故障分析与检修：根据故障时显示窗仍有字符显示分析，该机中的电脑板电路基本是正常的。此时，可在进入火力加热功能时注意仔细听机内电脑板中的继电器是否有跳动声，以判断电脑板中的火力控制电路是否工作正常。经初步观察，确认电路板工作正常。这时应重点检查机内门控开关、热切断保护器及供电输入导线，其电路原理图如图4-82所示。

在图4-82中，由电源插头输入的220V电压通过电源熔断器和热切断保护器2直接送入电脑板，为电脑板中的低压电源变压器供电，但根据故障现象中显示窗有字符显示，则说明220V电压已加到电脑板，因此，依据图4-82分析，此时220V电压也加到了RY2、RY3继电器的输入电极，且在进入火力加热功能时能够有继电器的跳动声，也说明RY2、RY3能够为烧烤管和高压变压器供电。烧烤管和高压变压器的供电回路能否同时有效则决定于S2的1、3端是否能够与S3开关同步导通。因此，这时应重点检查S3和S2轻触开关。其实物如图4-83中所示。

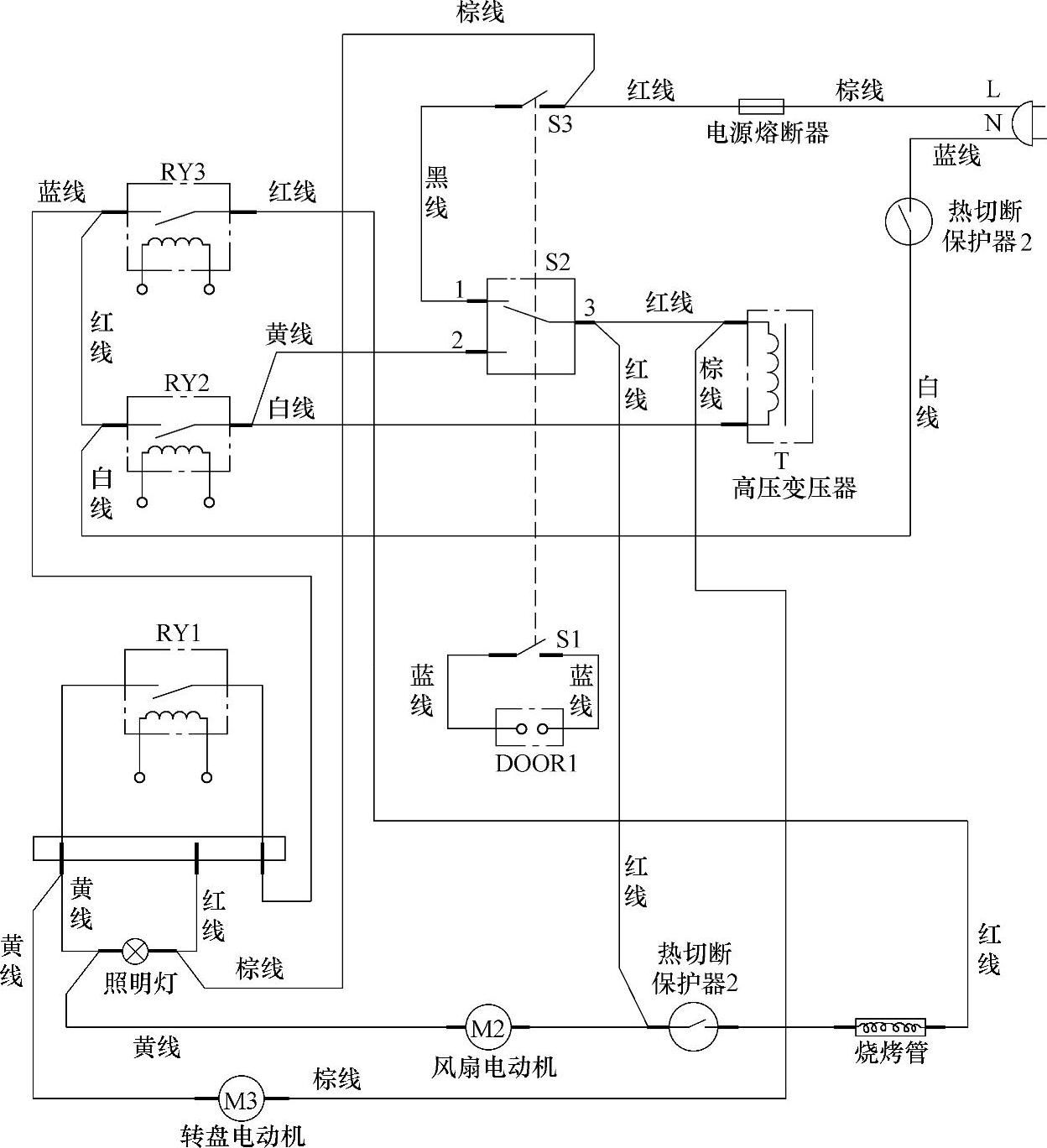

图4-82 美的KD20C-CF型微波炉整机供电源控制电路原理图

注：该图仅供参考。(www.daowen.com)

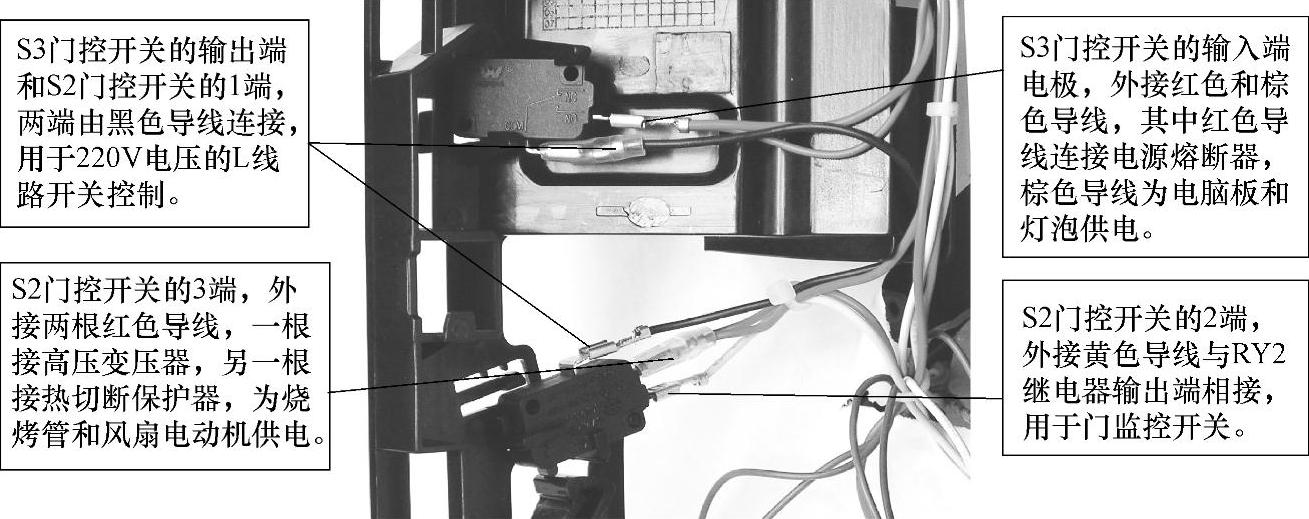

图4-83 美的KD20C-CF型微波炉中S2、S3门控开关实物图

经检查，最终是S2轻触开关损坏，将其换新后，故障排除。

小结：在图4-82中，S2是一种内含两个静触头的双触开关，其中1、3端开关用于220V电压的L端线路输入控制，在关闭炉门时该开关接通，为高压变压器，烧烤管及风扇电动机和转盘电动机供电；2、3端开关用作门监控开关，在打开炉门时导通，起保护作用。因此，当S2开关损坏时，有时还会出现关闭炉门时烧断电源熔断器的故障。这一点检修时应加以注意，必要时可将其直接换新。
