故障分析与检修：海尔WH2485EG型微波炉是一种具有电脑控制功能的光波炉，其控制功能主要由电脑板中的IC1和IC2～IC7等联合完成，其实物如图4-51所示，其引脚在正常状态下的电阻值见表4-1和表4-2～表4-7。因此，当海尔WH2485EG型微波炉控制功能失效时，应首先注意检查IC1和IC2～IC7的引脚电阻值，以判断控制电路中是否有短路或开路故障。

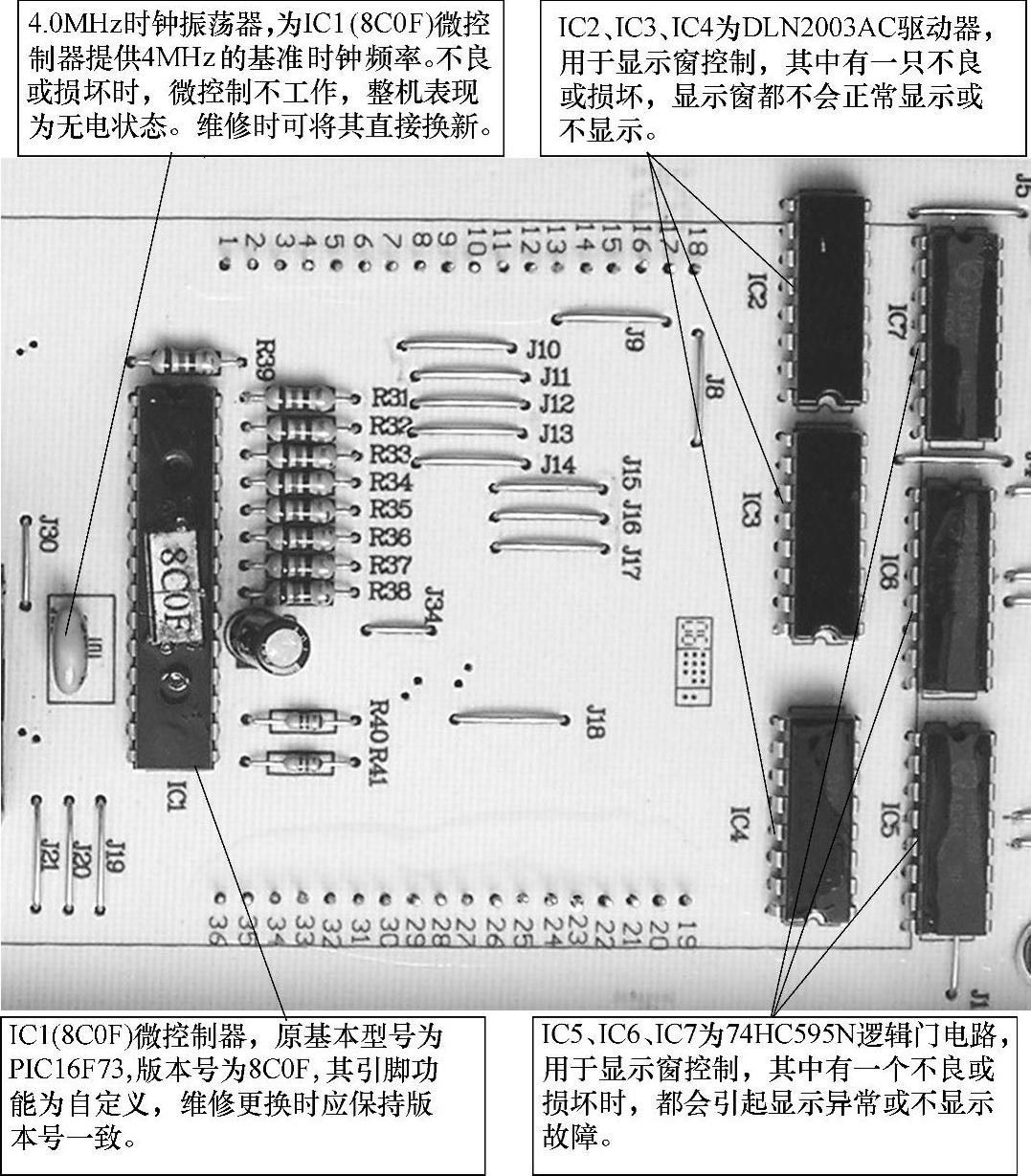

图4-51 海尔WH2485EG型微波炉电脑板中微控制器及屏显驱动电路实物图

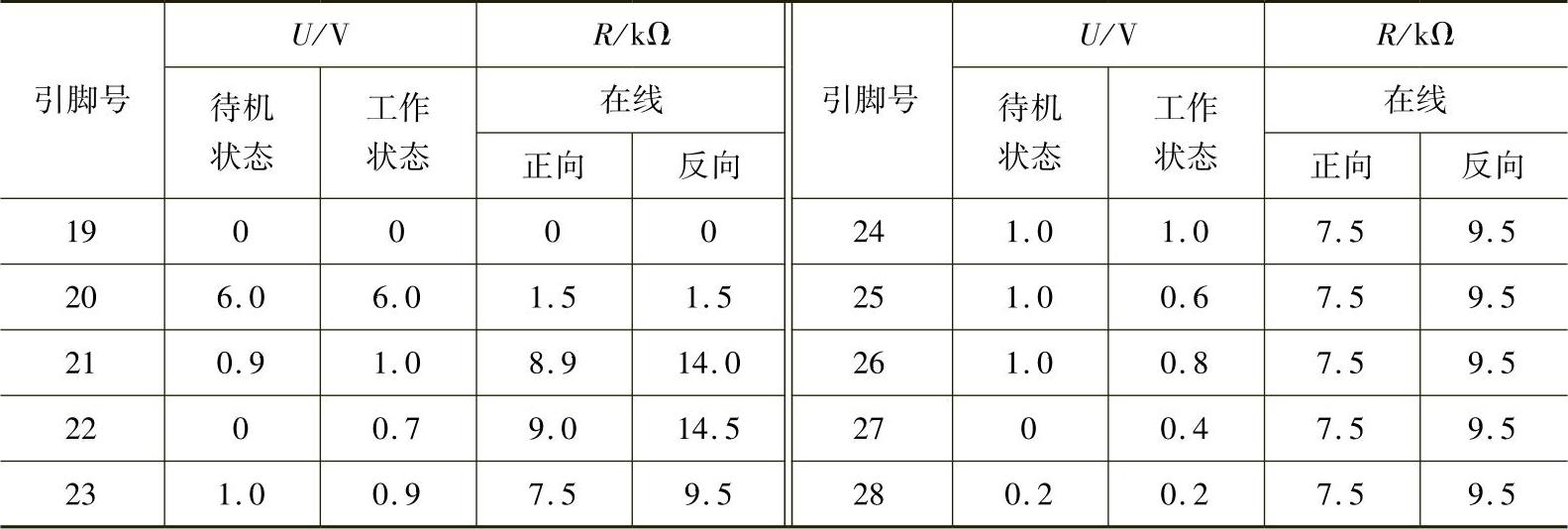

表4-1 IC1（PIC16F73）微控制器引脚正常状态下的电压值、电阻值

（续）

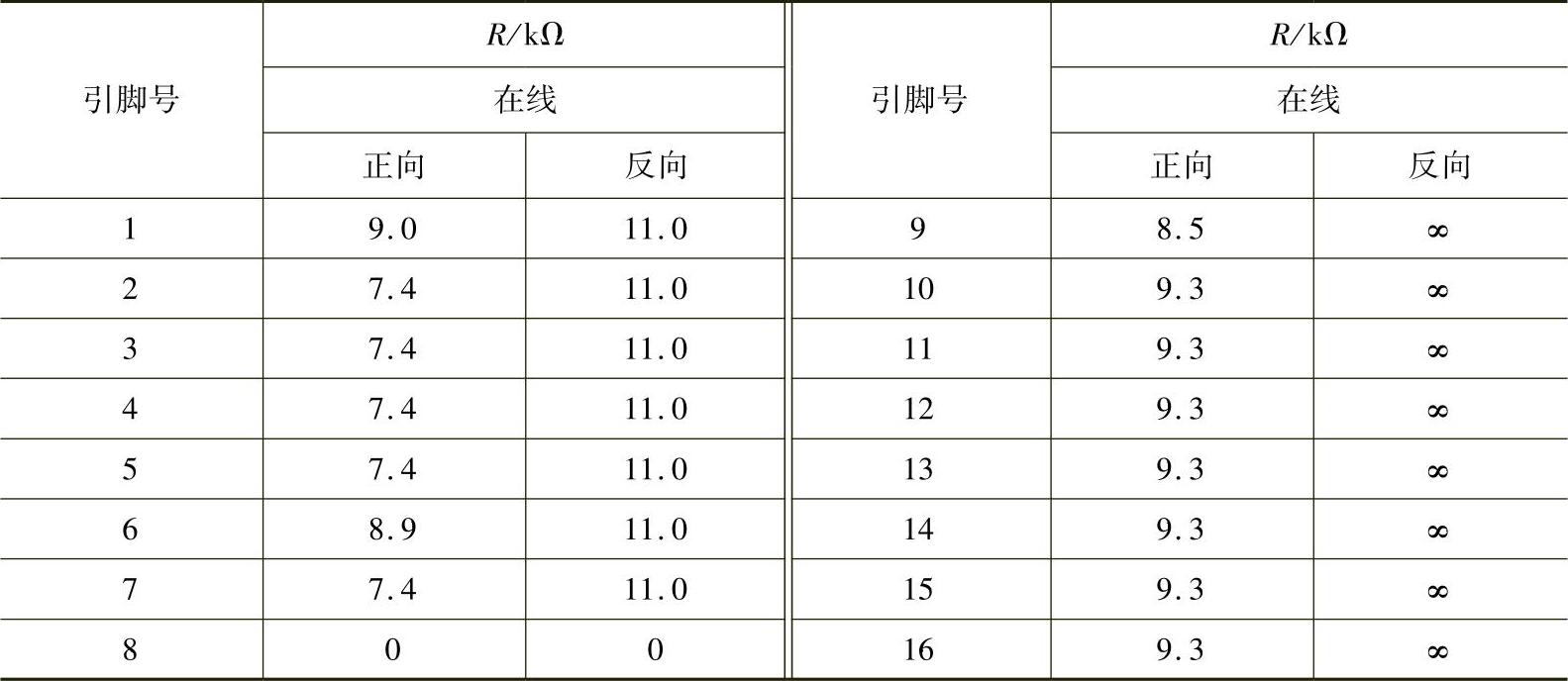

表4-2 IC2（DLN2003AC）驱动器引脚正常状态下在线正、反向电阻值

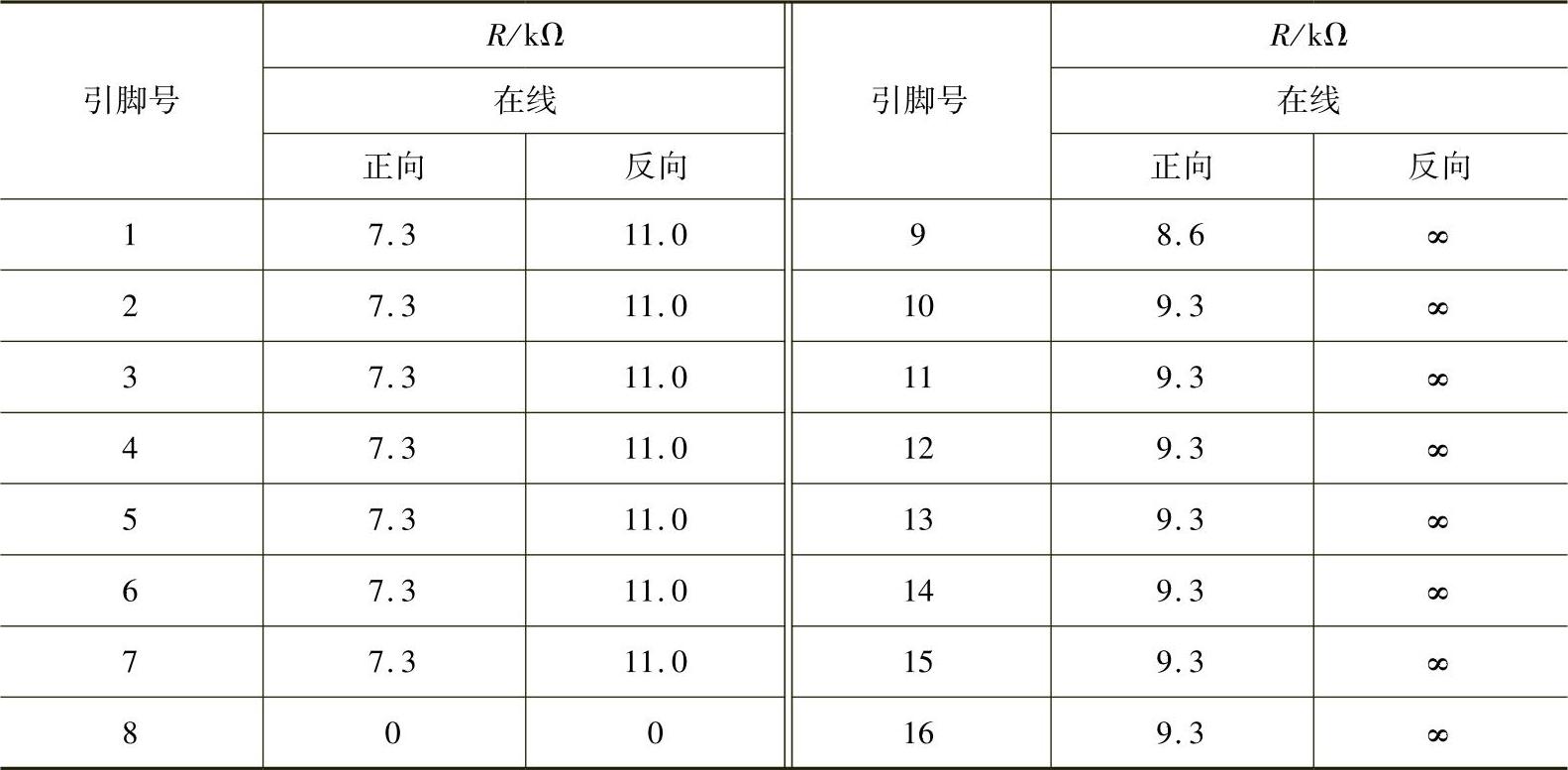

表4-3 IC3（DLN2003AC）驱动器引脚正常状态下在线正、反向电阻值

(www.daowen.com)

表4-4 IC4（DLN2003AC）驱动器引脚正常状态下在线正、反向电阻值

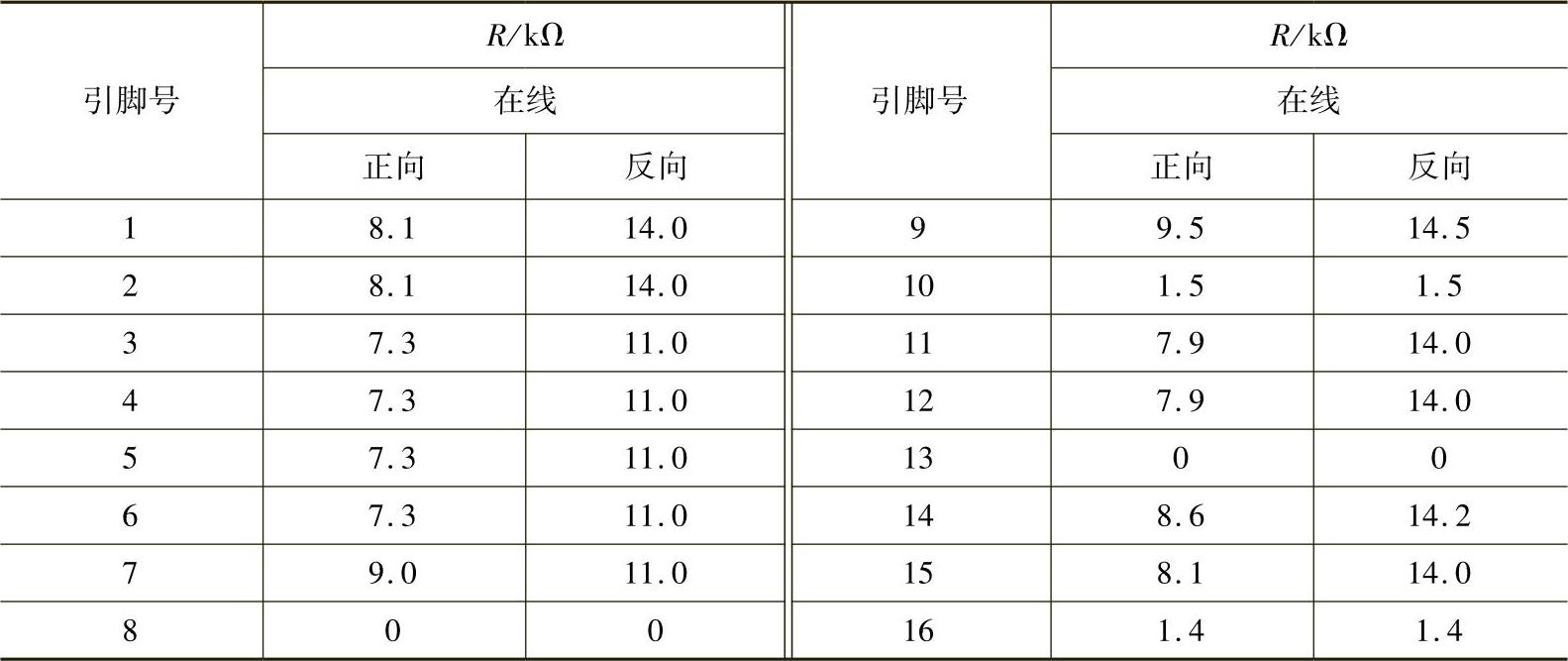

表4-5 IC5（74HC595N）逻辑门电路引脚正常状态下的在线正、反向电阻值

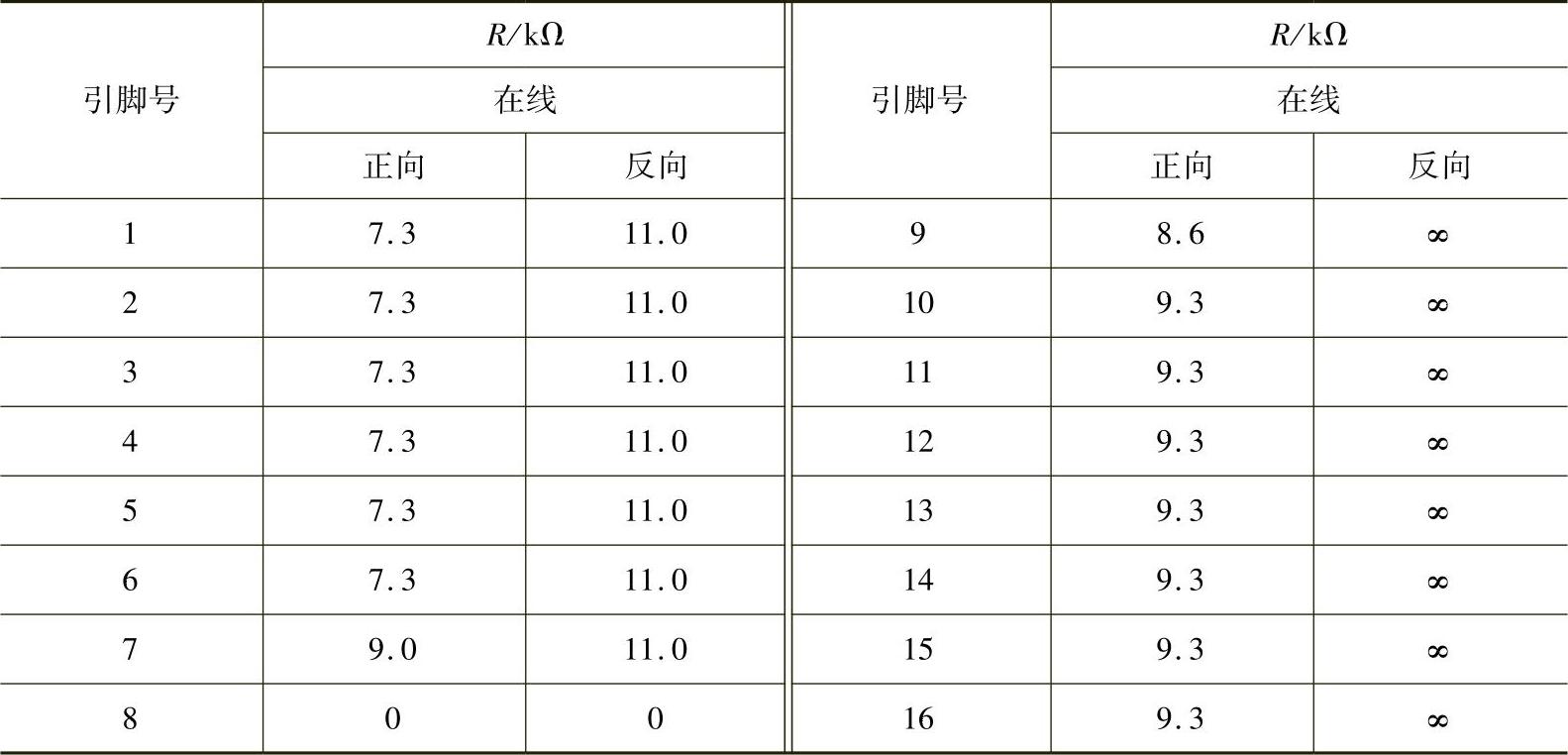

表4-6 IC6（74HC595N）逻辑门电路引脚正常状态下的在线正、反向电阻值

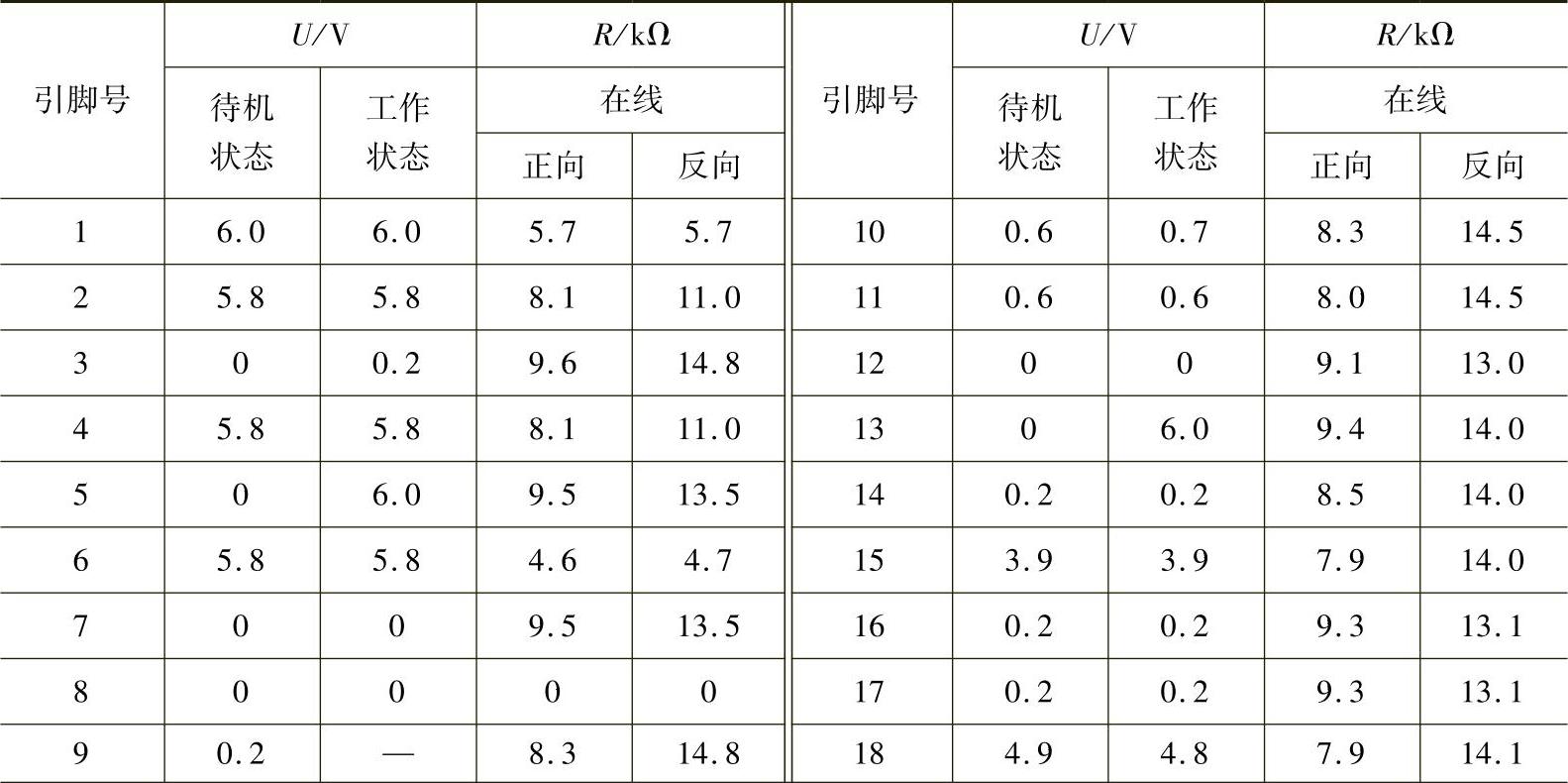

表4-7 IC7（74HC595N）逻辑门电路引脚正常状态下的在线正、反向电阻值

经检查，IC1和IC2～IC7的引脚电阻值基本正常，但在改用电压测量法检测IC1（8COF）⑩脚时钟振荡输出电压时，微控制器及其控制电路突然启动工作，显示窗有字符出现。再关机后重新开机，故障重复出现。根据检修经验，试将IC1⑨、⑩脚外接的4MHz时钟振荡器换新后，故障排除。

小结：在检修实践中，由于时钟振荡器不良而引起的控制功能失效、显示窗无显示的故障现象比较多见。检修时可首先将时钟振荡器直接换新一试。
