故障分析与检修：根据故障现象及检修经验，可判断门监控开关有故障。但在该机中，门监控开关与火力开关组合在一起，并在门钩控制下与门控第一、二联锁开关同步工作，其实物如图4-45所示，电路原理图见图4-40所示。

在图4-45中，门监控开关安装在门控第二联锁开关的上方，并受炉门下方门钩控制。门监控开关是一种双触头开关，其内部有两个定触头和一个动触头，动触头在轻触键的控制下在两个定触头之间跳变、其控制过程如图4-46所示。

在图4-46中，当关闭炉门时，炉门钩首先将门监控开关的轻触键向开关内部压下，使门监控开关断开，而火力开关接通，即图4-40中S3的COM1与NC2端分离，COM1与NO3端接通。同时，随着门钩下滑，将门控键压向门控第二联锁开关的轻触键，使门控第二联锁开关接通，高压电路获得供电电压开始工作，磁控管有微波发出，微波炉进入正常的加热状态。

当打开炉门时，门钩退出后，门监控开关和门控第一、二联锁开关均处于自然状态，其轻触键不受控制，如图4-47所示。此时，火力开关断开，门监控开关接通，即图4-40中S3的COM1与NO3端分离，COM1与NC2端接通。但同时S1和S2必须是断开的。

根据上述分析，检修时应首先重点检查门监控开关。结果是COM1与NC2端在关闭炉门时仍处于导通状态。因而说明门监控开关损坏。将其换新后，故障排除。

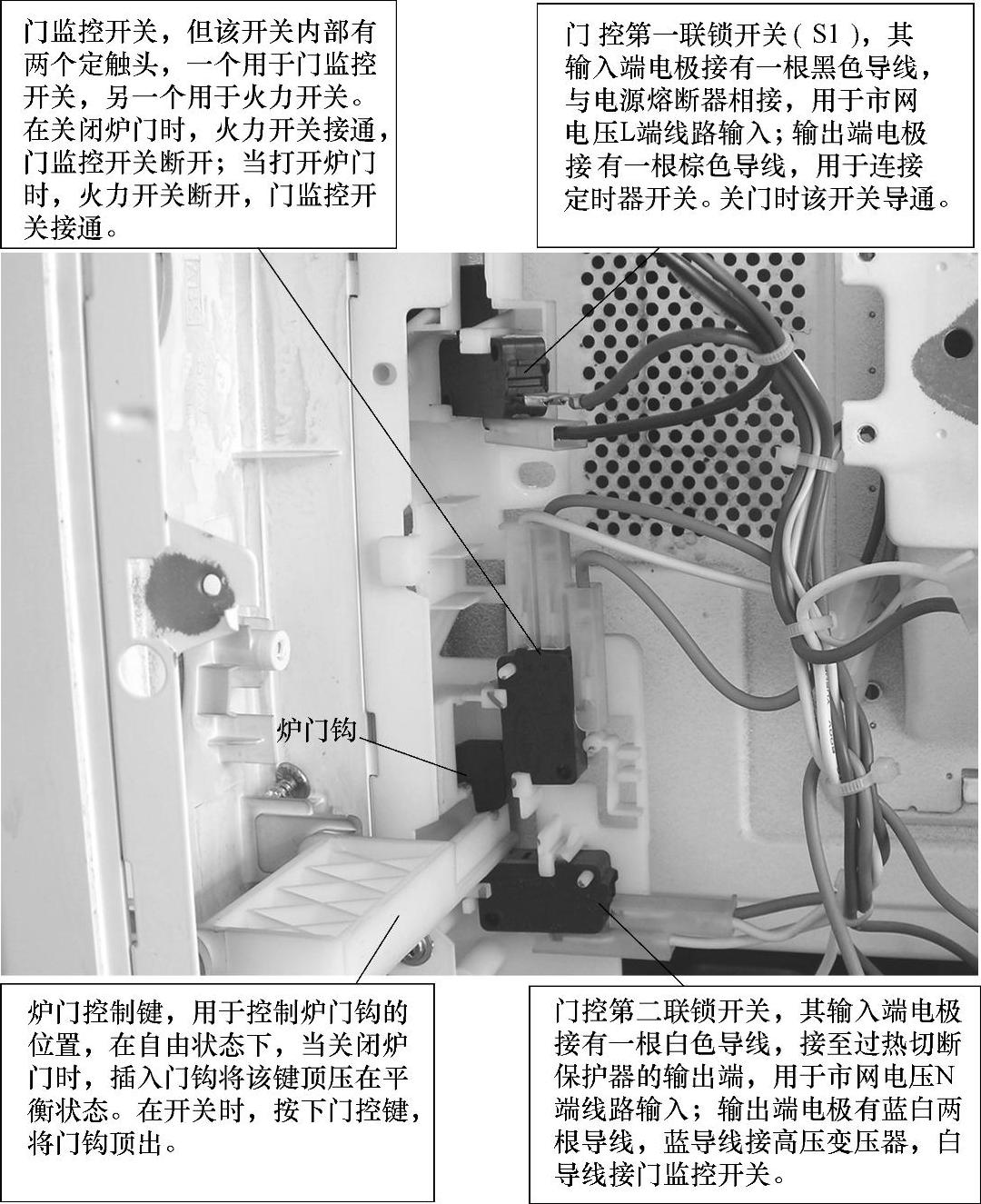

图4-45 LGW700（MS-2030T）型微波炉门控开关实物图

(www.daowen.com)

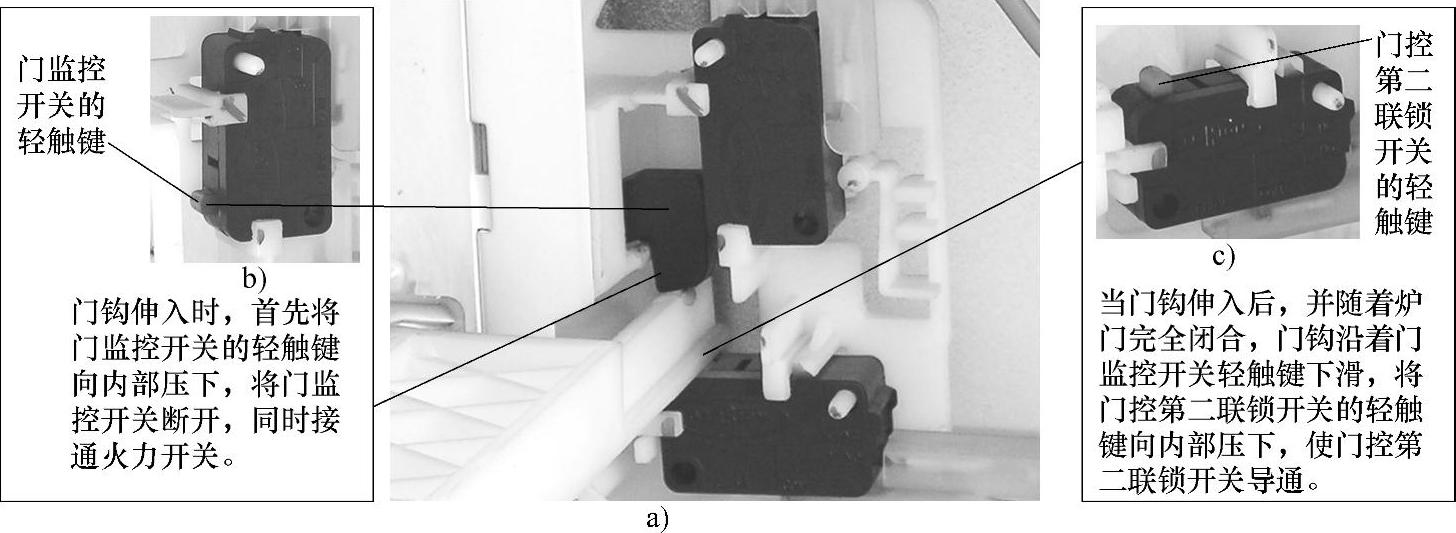

图4-46 门监控开关与门控第二联锁开关联动控制实物图

小结：门监控开关内有两个静触头，一个动触头，在自然状态，一个静触头与动触头常开（分开），另一个静触头与动触头常闭（闭合），如图4-48所示。因此，接通线路时一定不要接错。

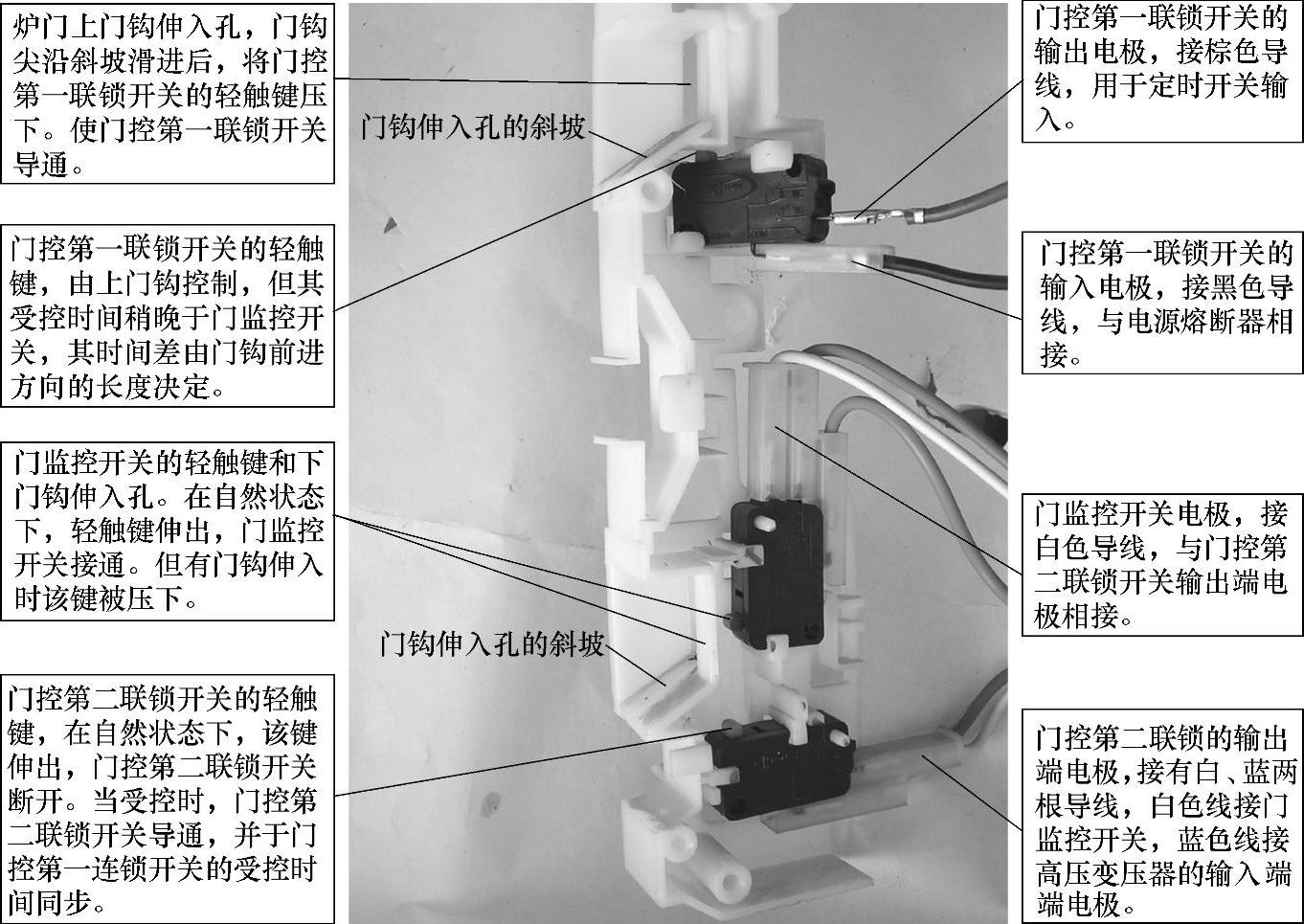

图4-47 LGW700（MS-2030T）型微波炉门控开关自然状态实物图

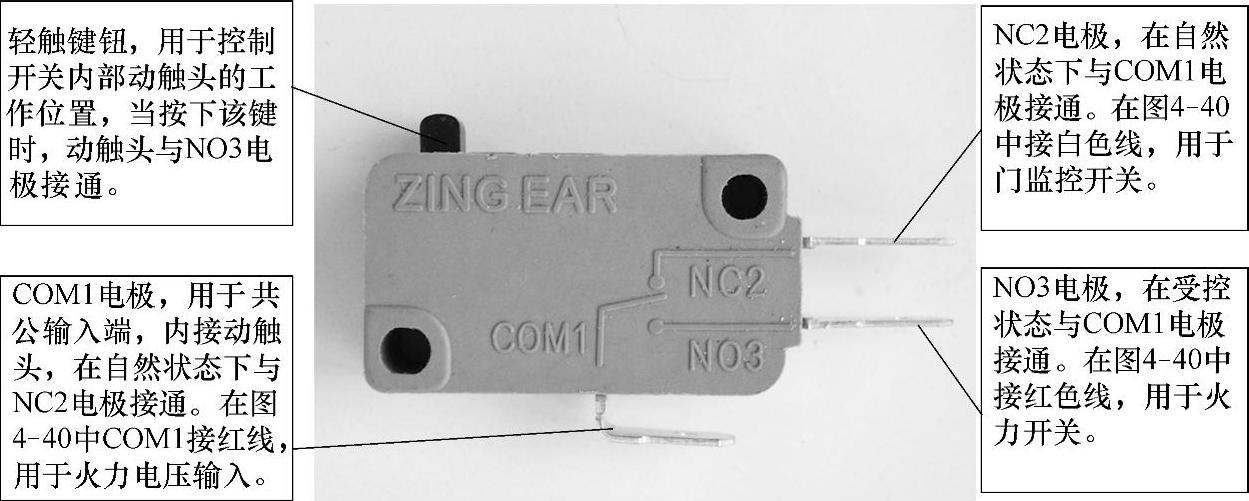

图4-48 常见双触头轻触开关实物图
