故障分析与检修：根据故障现象及该机整机电路的组成特点（见图4-40），可初步判断定时器中的定时火力一体化电动机有故障。但检修时可首先检测定时火力一体化电动机两极间是否有21V交流电压。经检查，定时火力一体化电动机两极间无电压。再进一步检测风扇电动机的中间电极也无21V电压，此时发现风扇电动机也不转动。但风扇电动机两端侧电极间有220V电压，因而判断风扇电动机的绕组呈开路性损坏。其实物如图4-43所示。

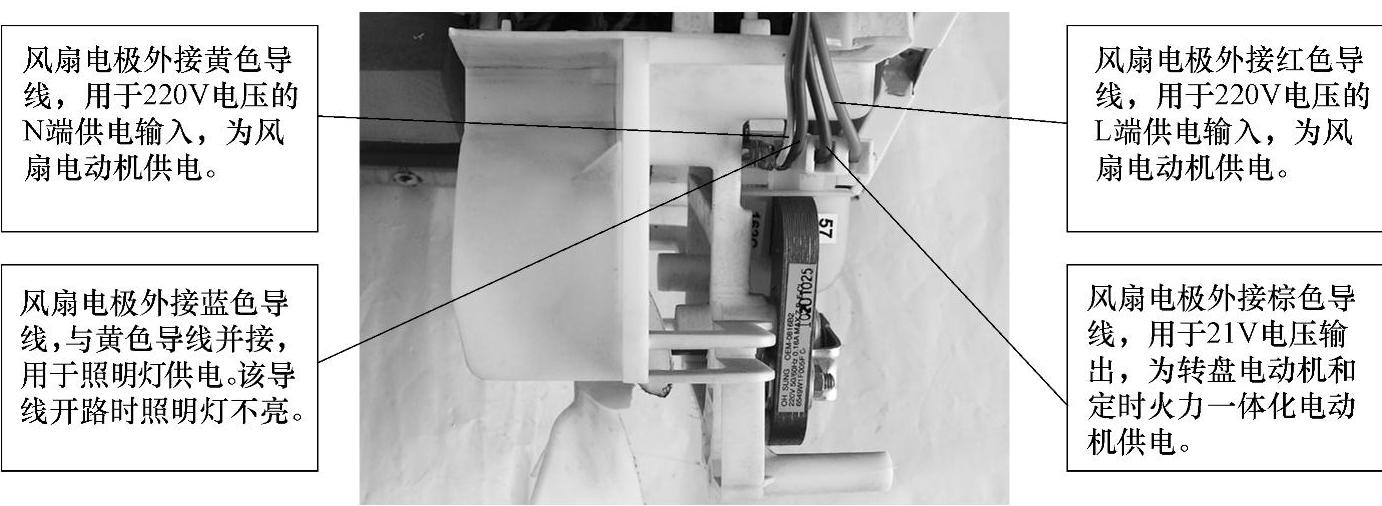

图4-43 LGW700（MS-2030T）型微波炉中风扇电动机实物图

在图4-43中，风扇电动机有3个电极，接有红色导线的电极接至定时开关（S4）电极；接有黄色、蓝色两根导线的电极接至过热切断保护器的输出端，用于市网电压N线路输入；接有棕色导线的中间电极，用于分压输出21V电压，一方面为转盘电动机供电，另一方面为定时火力一体化电动机供电。因此，定时火力一体化定时电动机的供电回路是：220V供电压N线路输入端→S6过热切断保护器→黄色导线→风扇电动机的2～3端绕组→棕色导线→转盘电动机的一个电极→蓝色导线→定时火力一体化电动机→S4定时开关→棕色导线→S1门控第一联锁开关→黑色导线→10A／250V电源熔断器→220V供电压L线路输入端。当风扇电动机3端无输出，而1、2端有电压时，应将风扇电动机拆下重点检查2～3端的绕组是否正常，引脚接线焊点是否良好，如图4-44所示。

(www.daowen.com)

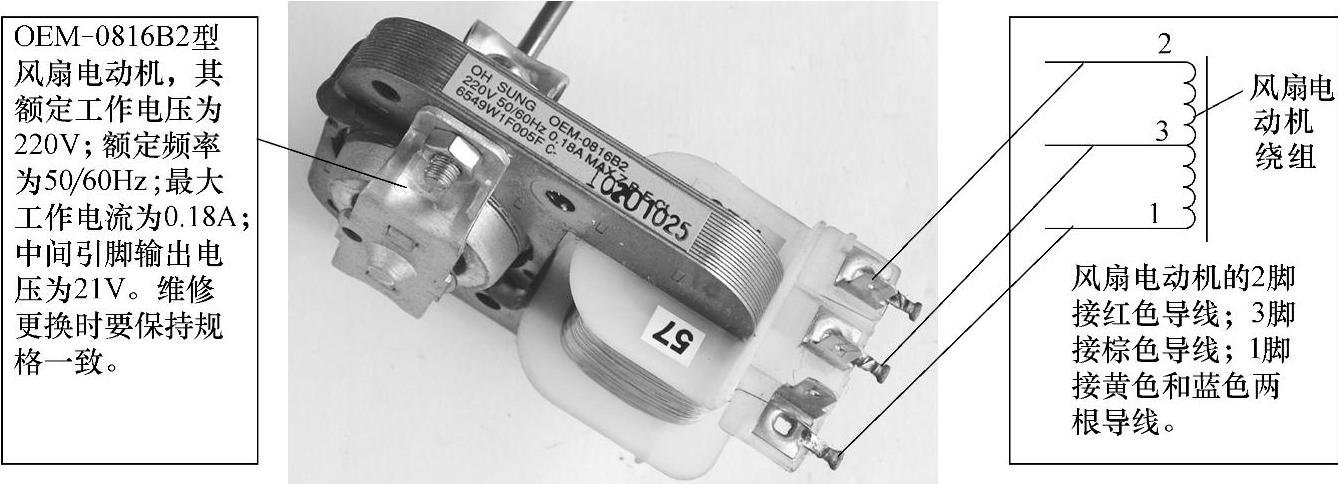

图4-44 LGW700（MS-2030T）型微波炉中风扇电动机实物图

经检查，结果是风扇电动机2脚端的绕组线头折断，将其补接后，故障排除。

小结：在本例故障中，当风扇电动机的中间电极无输出时，不仅定时火力一体化电动机不工作，同时转盘电动机也不转动；而风扇电动机的2脚端绕组线头开路时，不仅定时火力一体化电动机和转盘电动机不转，风扇电动机也不转动。因此，当定时火力一体化电动机不转动时，注意观察转盘和风扇是否都不转动，这对分析和判断故障的产生原因是很有帮助的。
