故障分析与检修 在LGW700（MS-2030T）型机械式微波炉中，在电源熔断器熔断换新后，仍表现为无电状态时，则说明整机电路中仍有开路性故障。这时应进一步检查整机电路。其电路原理图如图4-40所示。
根据图4-40电路分析，在电源熔断器完好时，整机仍呈现无电的故障原因应是某一开关没有接通，这时应重点检查S1门控第一联锁开关和S6过热切断保护器。但经检查S1和S6均正常。再进一步检查S4定时开关时，发现其输入电极有220V电压，但输出电极无电压。其实物如图4-41所示，其侧面标称实物如图4-42所示。

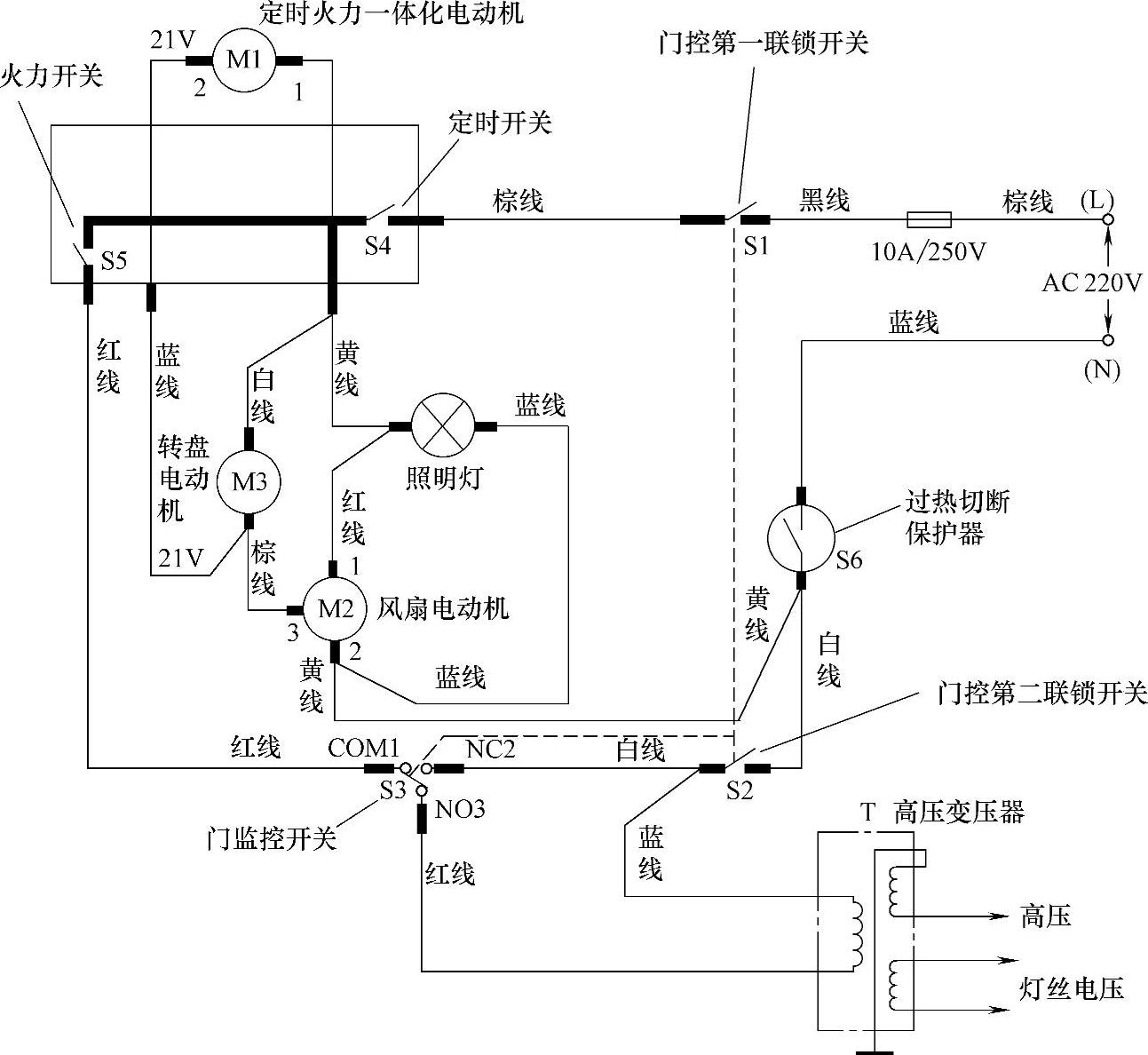

图4-40 LGW700（MS-2030T）型微波炉整机电路原理图
注：该图依实物绘制，仅供参考。另外，图中电动机引脚序号为作者方便文中叙述所注。

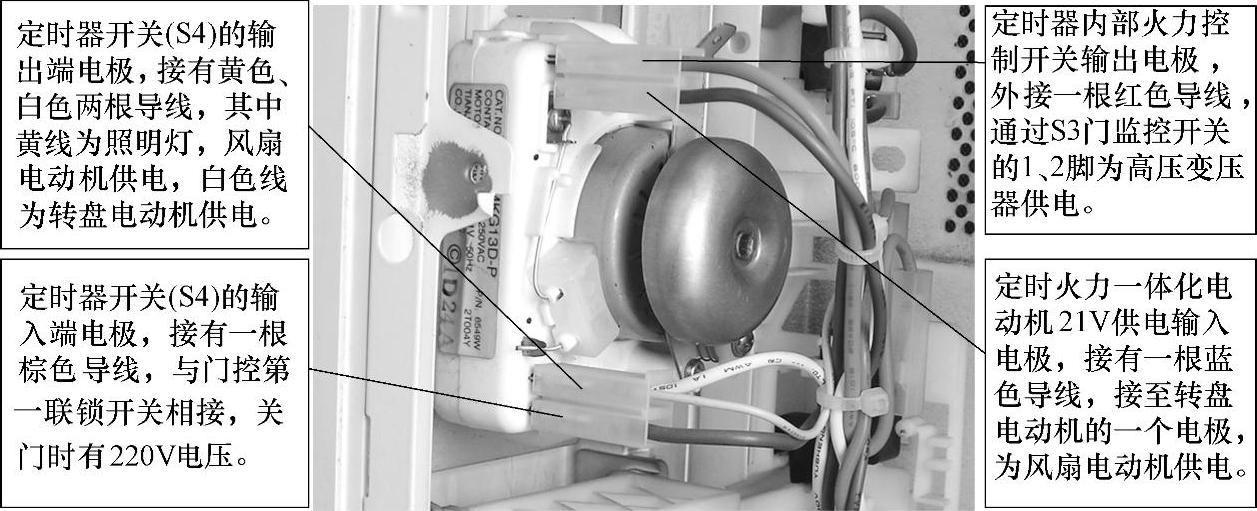

图4-41 LGW700（MS-2030T）型微波炉中定时器及其电极引线实物图(www.daowen.com)
经进一步检查，最终是定时器内部的定时开关（S4）触头因打火烧焦。这时应将定时器整体换新。但换新时要保持与原型号的标称规格一致。
将定时器换新后，故障排除。
小结：在该机中，定时器的规格与常见的普通定时器有所不同。在常见的普通定时器中，定时火力一体化电动机的工作电压为交流220V，而在该机的定时器中，定时火力一体化电动机的工作电压为交流21V。这一点在维修更换时一定要注意。
在定时器内部，定时开关（S4）触头间打火的情况比较多见，严重时易使电源熔断器烧断。但此时熔断器玻璃壳内部不会有较严重的焦黑现象或无焦黑现象。

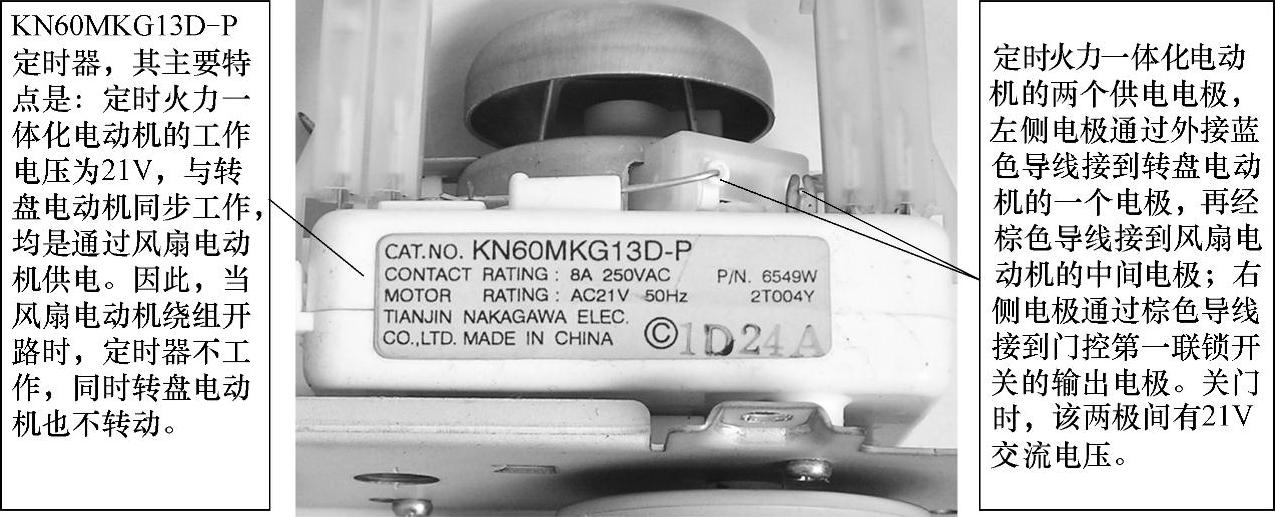

图4-42 LGW700（MS-2030T）型微波炉中定时器侧面标称实物图
