故障分析与检修：在格兰仕G8023CSL-K3型微波炉中，火力控制不顺畅，有时不能启动加热的故障原因比较复杂，所涉及的电路元器件也比较多，但其故障主要是在电脑板中。因此，检修时可首先注意检查电脑板电路。

在电脑板电路中，微波火力和烧烤火力均是由各自的继电器控制电路进行控制的，但继电器控制电路必须是在关闭炉门后首先进入准预备状态，才能够在微控制器的控制下进行微波加热、烧烤加热或组合加热。因此，在微波炉火力控制不顺畅，且有时不能启动加热时应重点检查准预备控制电路，其电路元器件实物图如图4-27中所示，电路原理图如图4-28所示。其中Q7为准预备控制电路中的主要元器件。

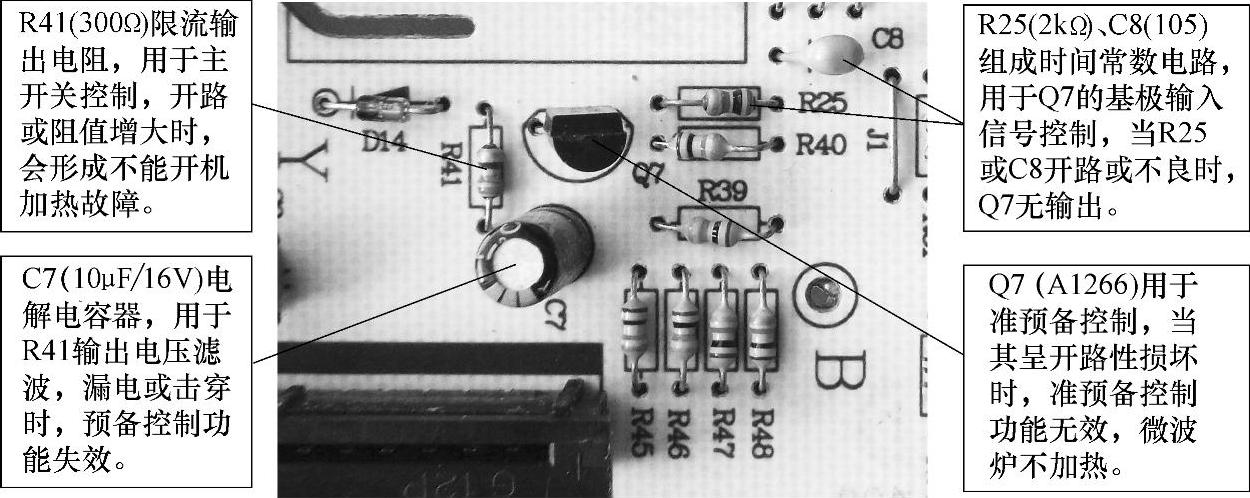

图4-27 格兰仕G8023CSL-K3型微波炉准预备控制电路元器件实物图

(www.daowen.com)

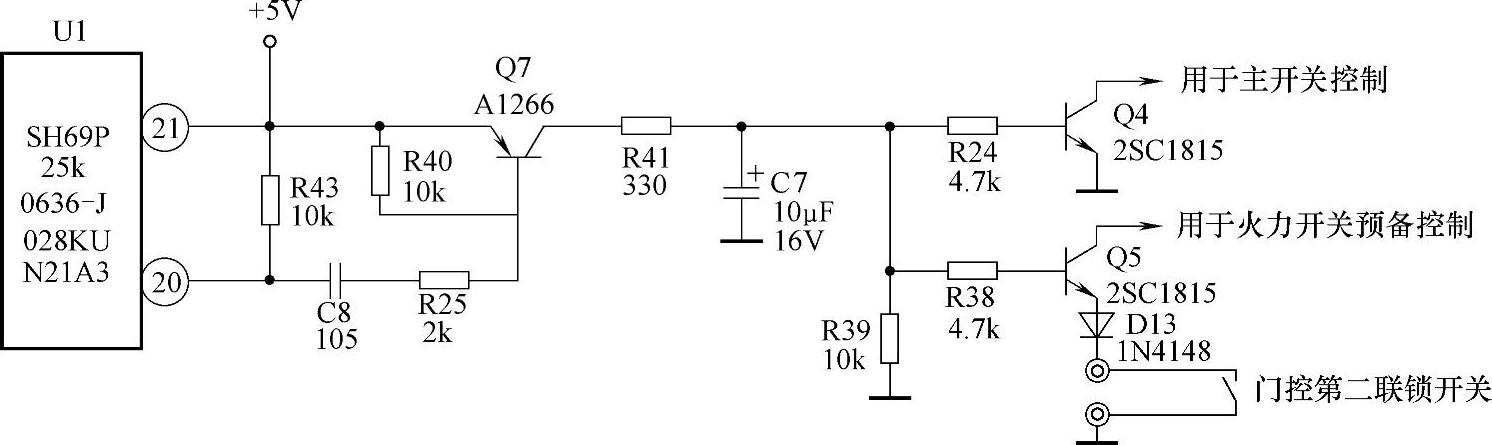

图4-28 格兰仕G8023CSL-K3型微波炉准预备控制电路

经认真检查，最终在更换C8（105）后，故障排除。

小结：在图4-27（或图4-28）中，C8为控制输出电容，用于输出U1（SH69P25K0636-J 028KU N21A）微控制器（20）脚输出的控制信号。当U1（20）脚输出1.8V低电平时，通过C8控制Q7导通，微波炉可进入加热状态。但在U1（20）脚输出4.3V高电平时，通过C8使Q7截止，微波炉处于待机状态。因此，在检查本例故障时，注意检查U1（20）脚的工作状态，这对分析故障的产生原因是很有帮助的。
