故障分析与检修：格兰仕G8023CSL-K3型是一种微电脑控制式微波炉，当其出现无电，且显示屏无字符显示时，一般是电脑板电路有故障，但检修时还需检查一下电源熔断器是否正常。经检查，电源熔断器正常，再检查电脑板中的＋5V电压为0V，但＋12V电压正常，因而判断＋5V稳压输出电路有故障。

在格兰仕G8023CSL-K3型微波炉电脑板中，＋5V稳压输出电路主要由Q1（2SC1815）、ZD1（5.6V）、C2（100μF／16V）等组成，其实物如图4-23中所示，电路原理图如图4-24所示。

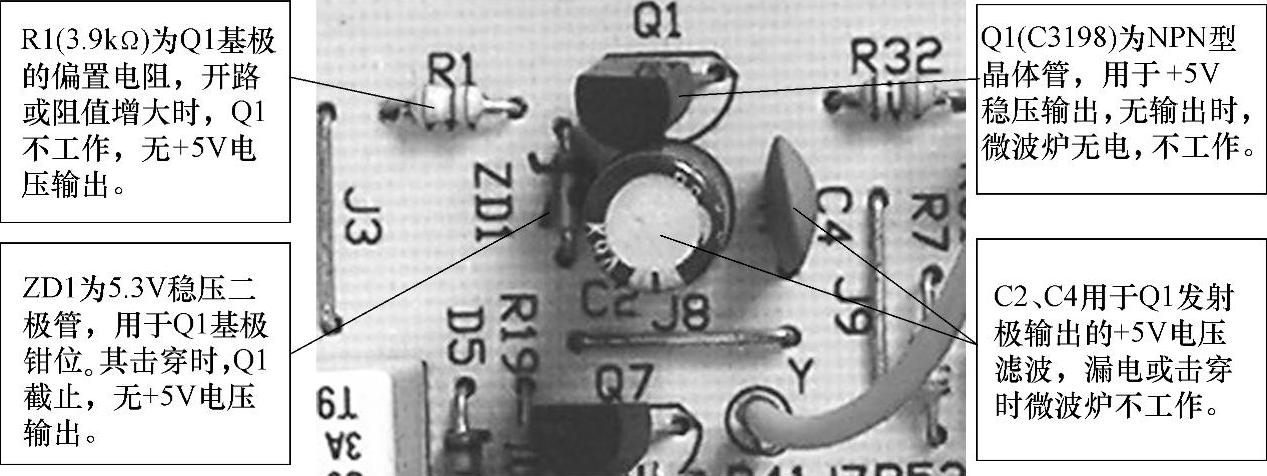

图4-22 格兰仕WD750B型微波炉电脑板中＋5V稳压电路元器件实物图

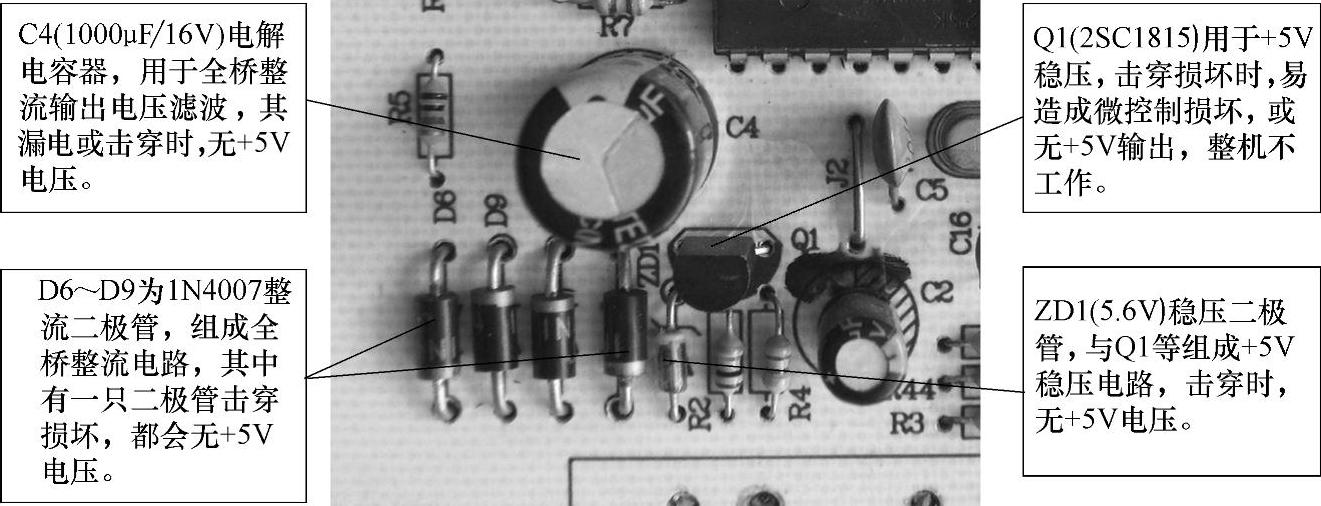

图4-23 格兰仕G8023CSL-K3型微波炉电脑板中＋5V稳压电路元器件实物图(www.daowen.com)

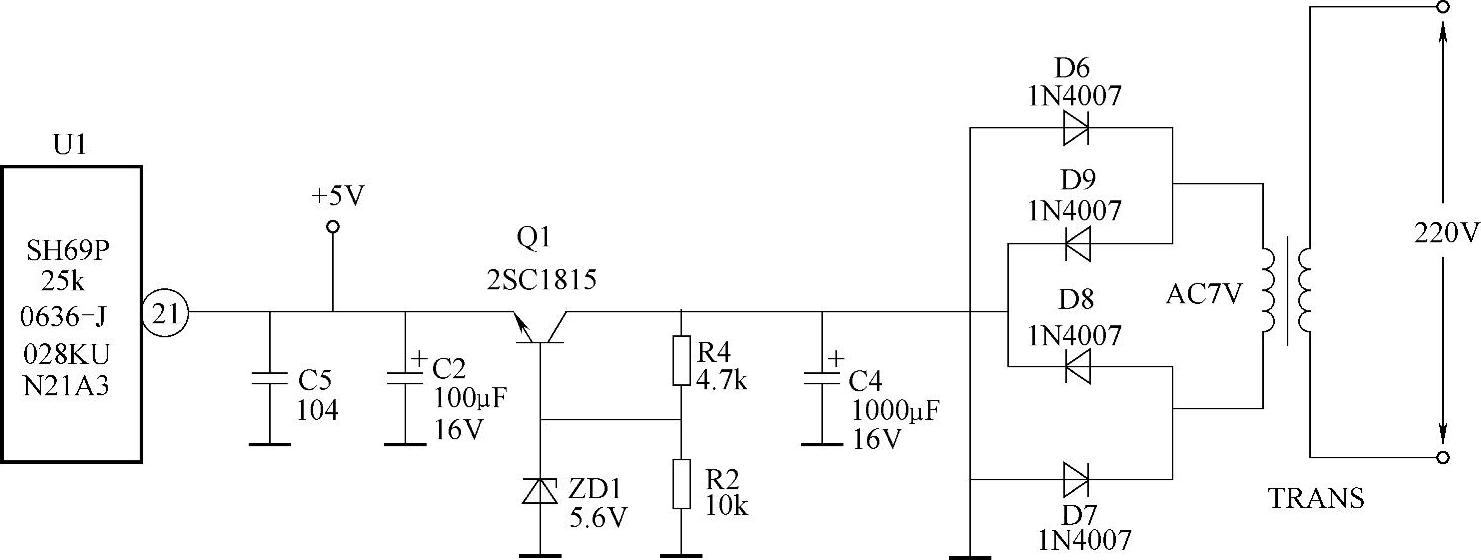

图4-24 格兰仕G8023CSL-K3型微波炉电脑板中＋5V稳压电路原理图

注：该图依实物绘制，仅供参考。

经进一步检查，最终是ZD1反向严重漏电，将其换新后，故障排除。

小结：在图4-23（或图4-24）中，ZD1为5.6V稳压二极管，它与Q1等组成＋5V稳压电路，主要为Q1的基极提供基准电压，使Q1发射能够输出稳定的＋5V电压。因此，当ZD1击穿损坏时，Q1截止无＋5V输出，微波炉呈现无电状态。
