故障分析与检修：在格兰仕WD750B微波炉中，烧烤加热是由RY2继电器和Q5（A1266）及Q6（A1266）等进行控制的，其实物如图4-18所示，电路原理如图4-19所示。烧烤控制与微波控制都与Q6有一个共同的连带关系，即烧烤与微波能够实施控制的先决条件必须是Q6首先导通。因此，在该微波炉不能进行烧烤加热时，应注意观察微波加热是否正常，以进一步判断故障的产生部位。

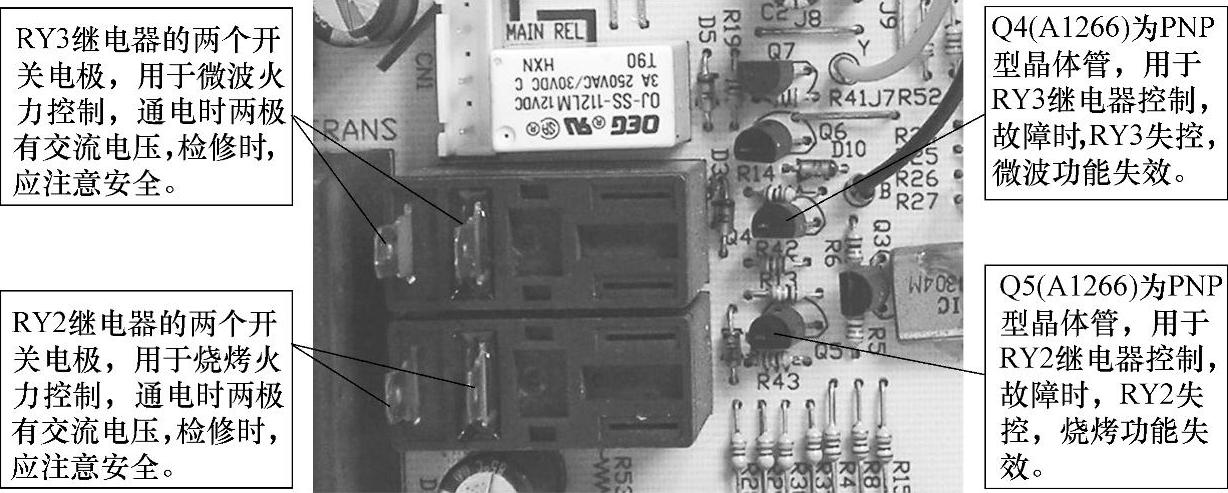

图4-18 格兰仕WD750B型微波炉中火力控制元器件实物图

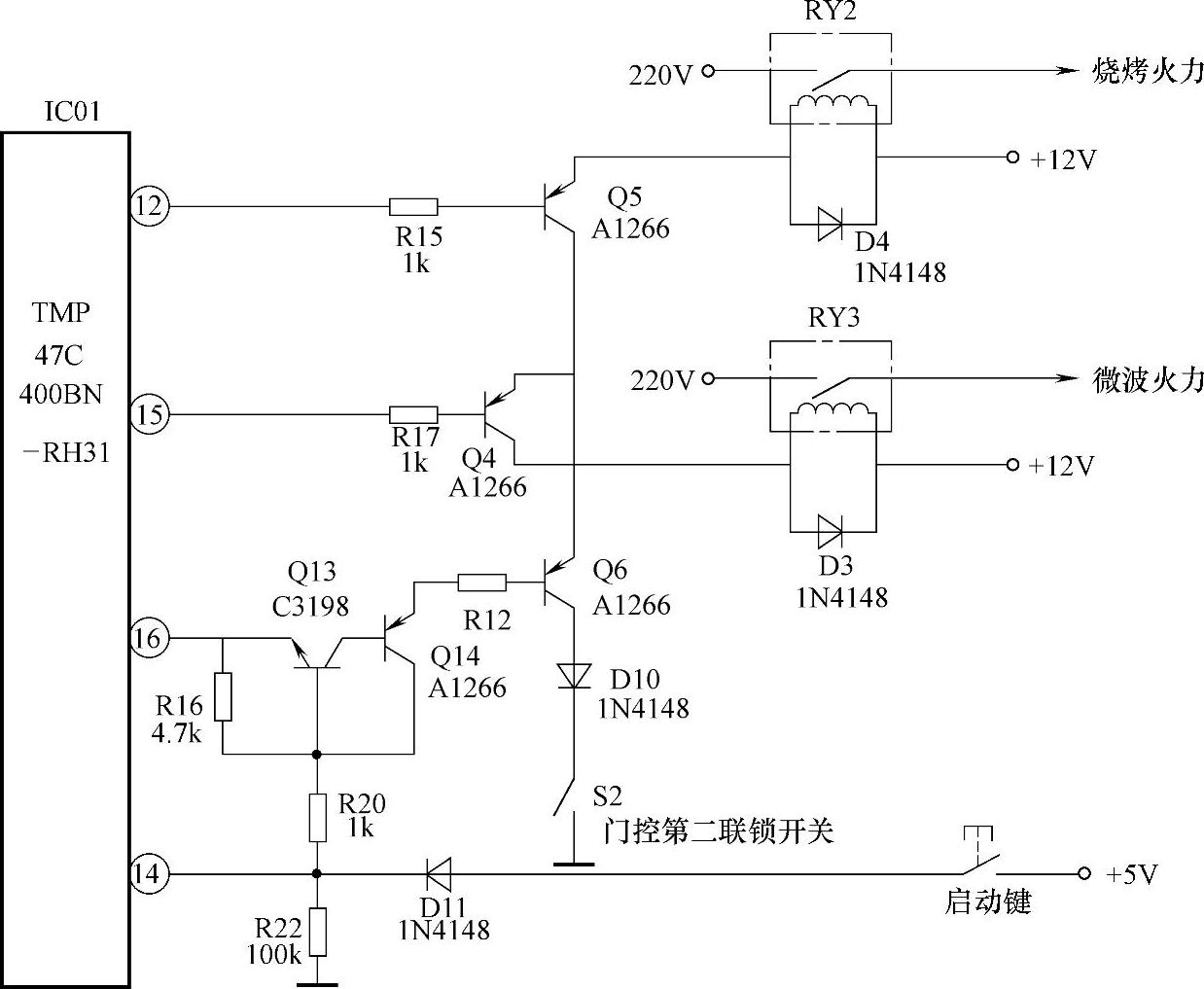

图4-19 格兰仕WD750B型微波炉中火力控制电路原理图

注：该图依实物绘制，仅供参考。(www.daowen.com)

经初步检查，微波加热正常，仅烧烤不能加热。因此，这时应重点加热烧烤管、Q5及IC01（TMP47C400BN-RH31)⑫脚控制电路。经检查烧烤管正常，IC01⑫脚也有高／低转换电平输出。因而判断仅是烧烤控制电路有故障。

经进一步检查，最终是RY2继电器损坏。将其换新后，故障排除。

小结：在图4-18中，RY2和Q5组成烧烤控制电路，在IC01（12）脚输出低电平烧烤指令时，Q5导通，RY2继电器内部的触头开关导通，烧烤功能进入。当RY2损坏时，烧烤不加热。

RY2损坏的常见原因一般是内部开关触头烧焦。维修时应将其直接换新。
