故障分析与检修：根据故障现象及检修经验，可初步判断本例故障是机内过热切断保护器自动保护的一种现象。检修时，应首先注意检查安装在磁控管顶部的过热切断保护器，如图4-10中所示。

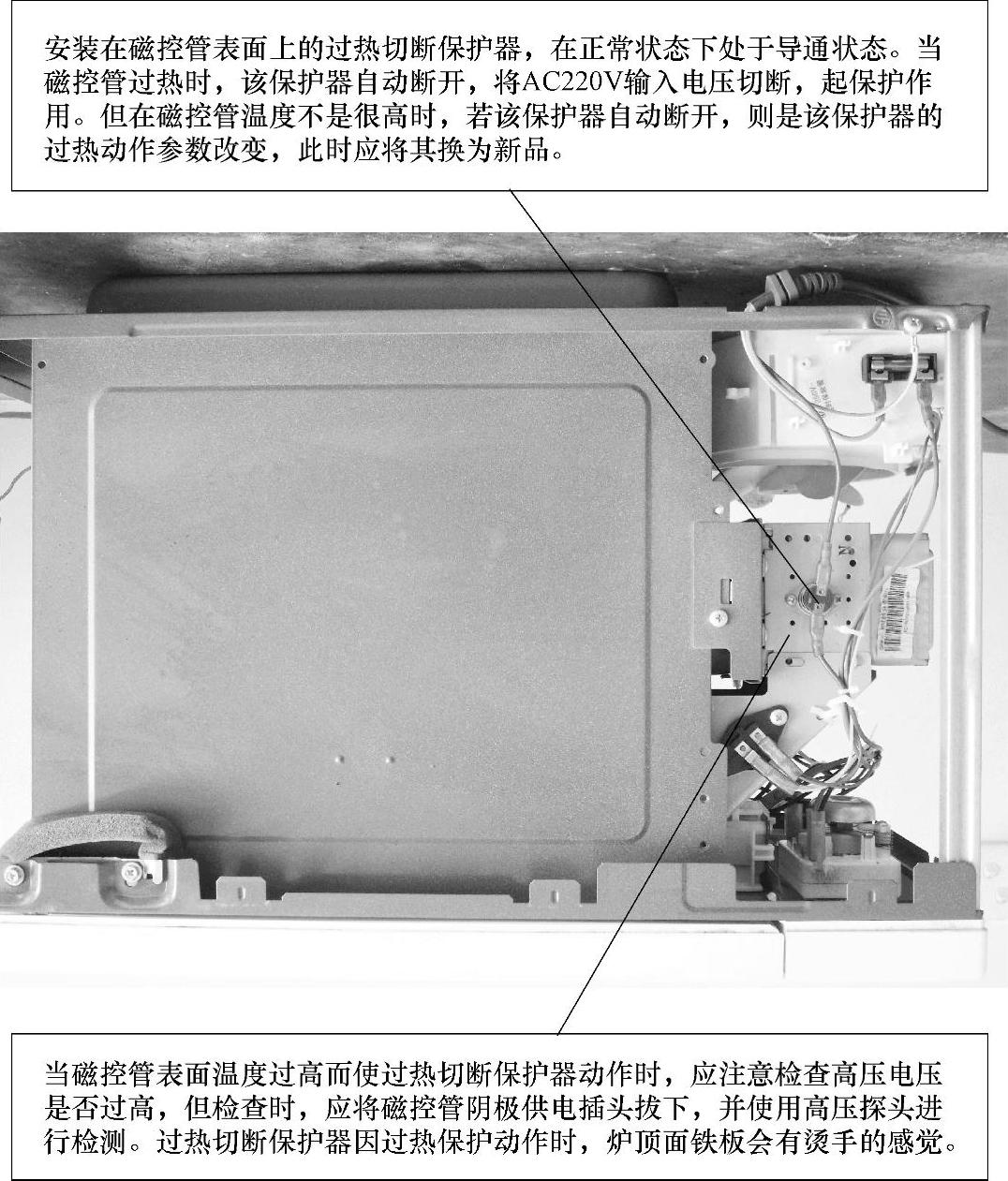

图4-10 格兰仕WP700 TL23-K1型微波炉顶面电路实物图

在检测过热切断保护器是否正常时，可将过热切断保护器拆下检查。检查时，可将万用表的两个表笔接在过热切断保护器的两个电极上，并将万用表的电阻档位拨在R×1k档，使表针指向0，然后用高功率电烙铁接触过热切断保护器的铝壳表面。若温度刚一上升，万用表的表针就跳回到∞，则说明该过热切断保护器不良，已不能再使用。(www.daowen.com)

经检查，过热切断保护器已不良，将其换为新品后，故障排除。

小结：过热切断保护器有一定的温度参数，在不同的使用环境中，也有不同的要求，以适应具体电路的工作需要，故一旦过热切断保护器的参数改变或不良，就会产生误动作，从而使受控电路停止工作，并处于保护状态。如果风扇不转或产生的风量不足，会使磁控管温度升高，进而使过热切断保护器保护动作。因此，在过热切断保护器自动断开的故障检修中，应注意区别是误动作还是保护动作是十分重要的。但为节省时间，若手头中有相同规格的正品过热切断保护器，则可将其直接换上试一试。
