格兰仕WP700TL23-K1型微波炉自动停机及再次加热功能

时间:2023-06-23 理论教育 版权反馈
【摘要】:故障分析与检修:根据故障现象及检修经验,可初步判断本例故障是机内过热切断保护器自动保护的一种现象。图4-10 格兰仕WP700 TL23-K1型微波炉顶面电路实物图在检测过热切断保护器是否正常时,可将过热切断保护器拆下检查。经检查,过热切断保护器已不良,将其换为新品后,故障排除。因此,在过热切断保护器自动断开的故障检修中,应注意区别是误动作还是保护动作是十分重要的。

格兰仕WP700TL23-K1型微波炉自动停机及再次加热功能

故障分析与检修:根据故障现象及检修经验,可初步判断本例故障是机内过热切断保护器自动保护的一种现象。检修时,应首先注意检查安装在磁控管顶部的过热切断保护器,如图4-10中所示。

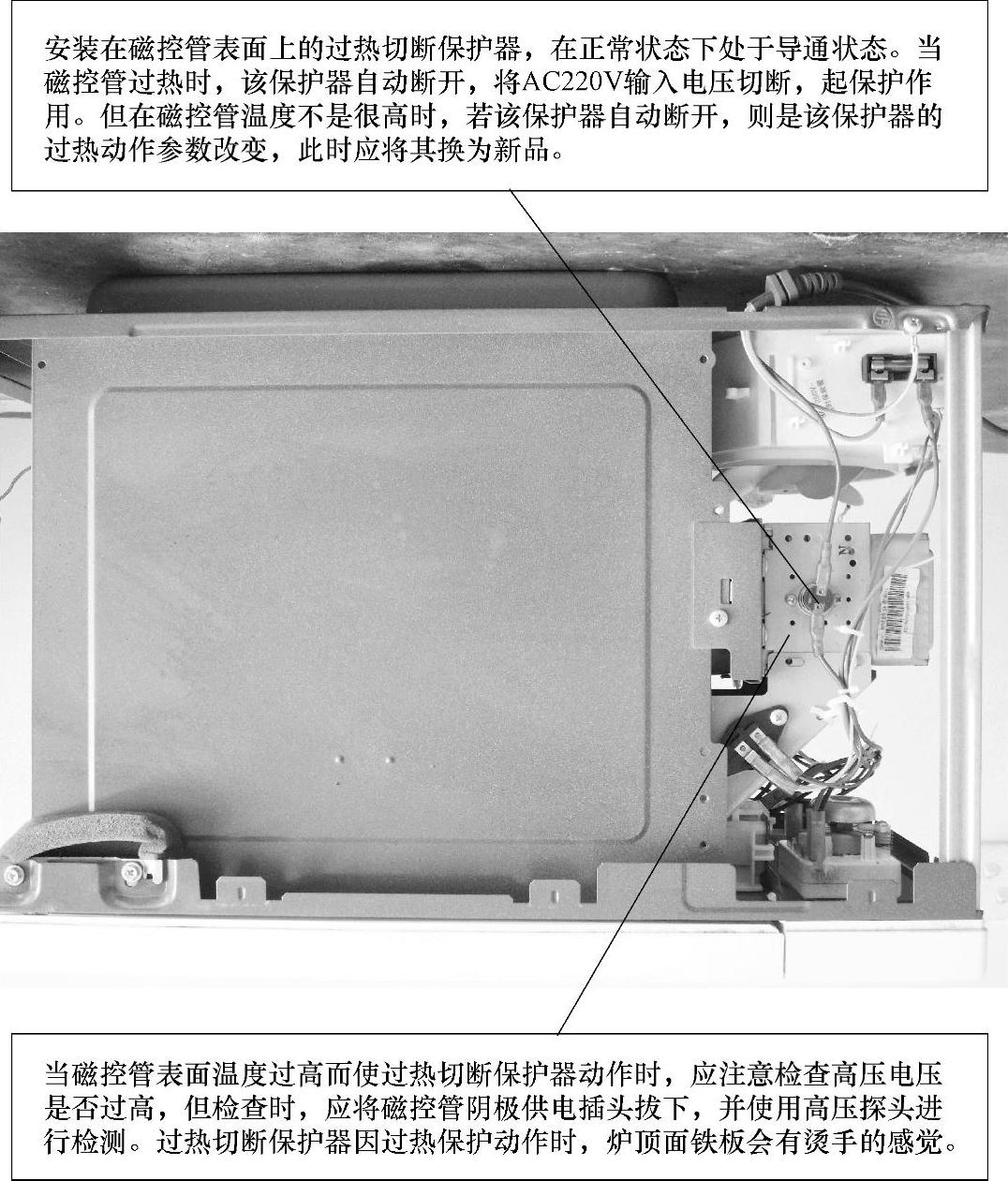

图4-10 格兰仕WP700 TL23-K1型微波炉顶面电路实物图

在检测过热切断保护器是否正常时,可将过热切断保护器拆下检查。检查时,可将万用表的两个表笔接在过热切断保护器的两个电极上,并将万用表的电阻档位拨在R×1k档,使表针指向0,然后用高功率电烙铁接触过热切断保护器的铝壳表面。若温度刚一上升,万用表的表针就跳回到∞,则说明该过热切断保护器不良,已不能再使用。(www.daowen.com)

经检查,过热切断保护器已不良,将其换为新品后,故障排除。

小结:过热切断保护器有一定的温度参数,在不同的使用环境中,也有不同的要求,以适应具体电路的工作需要,故一旦过热切断保护器的参数改变或不良,就会产生误动作,从而使受控电路停止工作,并处于保护状态。如果风扇不转或产生的风量不足,会使磁控管温度升高,进而使过热切断保护器保护动作。因此,在过热切断保护器自动断开的故障检修中,应注意区别是误动作还是保护动作是十分重要的。但为节省时间,若手头中有相同规格的正品过热切断保护器,则可将其直接换上试一试。
