故障分析与检修：根据检修经验，首先检测电源插头两极间的电阻值为∞，但检查电源熔断器正常，因而说明机内电源输入线路有开路性故障。根据该机电源输入线路的特点，这时应注意检查安装在磁控管上面的过热切断保护器，如图4-3所示。

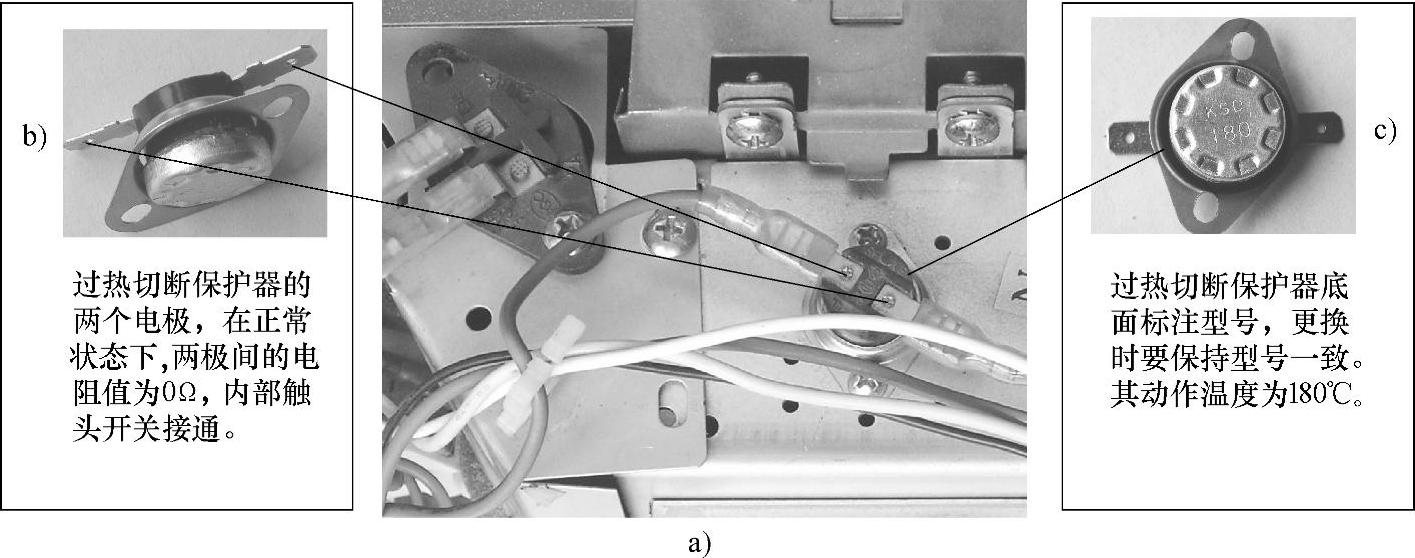

图4-3 安装在磁控管顶面上的过热切断保护器实物图

经检查，过热切断保护器两极间正、反向电阻值均为∞，因而说明过热切断保护器呈开路性损坏。将其换上新品后，故障排除。

小结：过热切断保护器主要用于磁控管过热保护，其动作温度一般是在120～145℃，但在该机中，安装在磁控管上的过热切断保护器底面标称值为180℃，如图4-3所示。

(www.daowen.com)

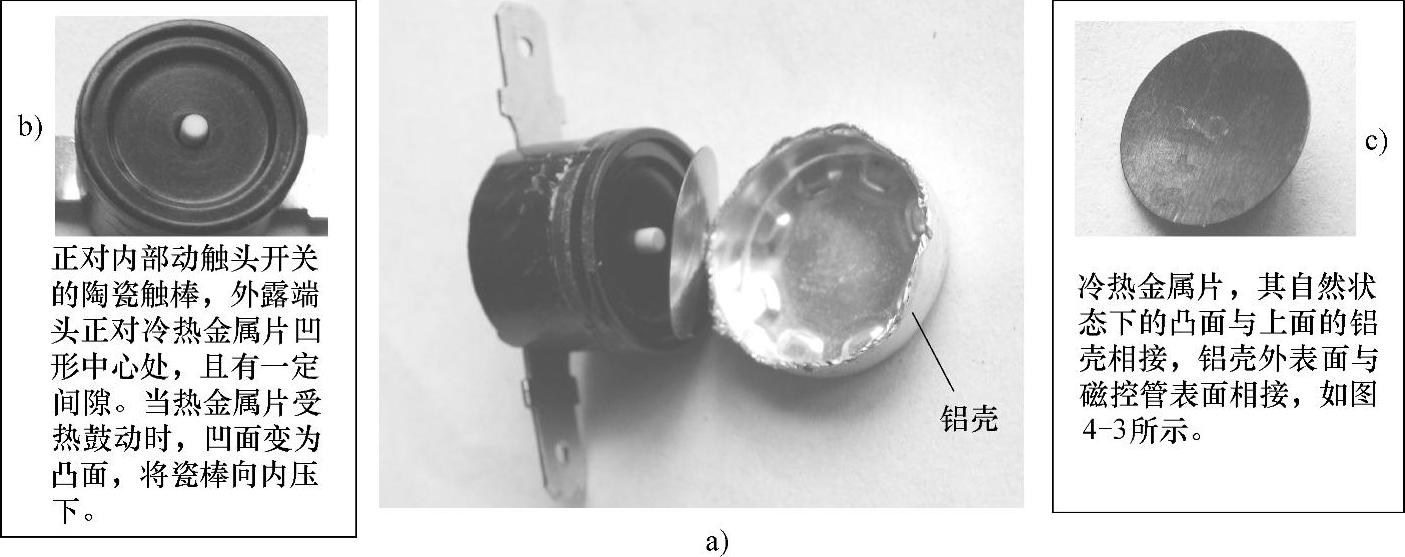

图4-4 过热切断保护器实物图

在图4-3中，过热切断保护器是一种内含动触头开关和冷热金属片的低压断路器，如图4-4和图4-5所示。当被监测的工件，如磁控管表面温度过高且超过保护器的温度值时，其内部的凹形冷热金属片鼓动，凹面变为凸面，使动触头开关断开，起到保护作用；当工件温度降到保护器的温度值以下时，凹形冷热金属片又鼓动回自然状态，动触头开关自动闭合。因此，当过热切断保护器内部的冷热金属片失效时，将失去翻动功能，动触头开关处于常闭或常开状态。处于常闭状态时，将失去保护作用，而处于常开状态时，电路不能接通，此时就只能将过热切断保护器换上新品。换为新品时，要保持与原型号的标称值一致。

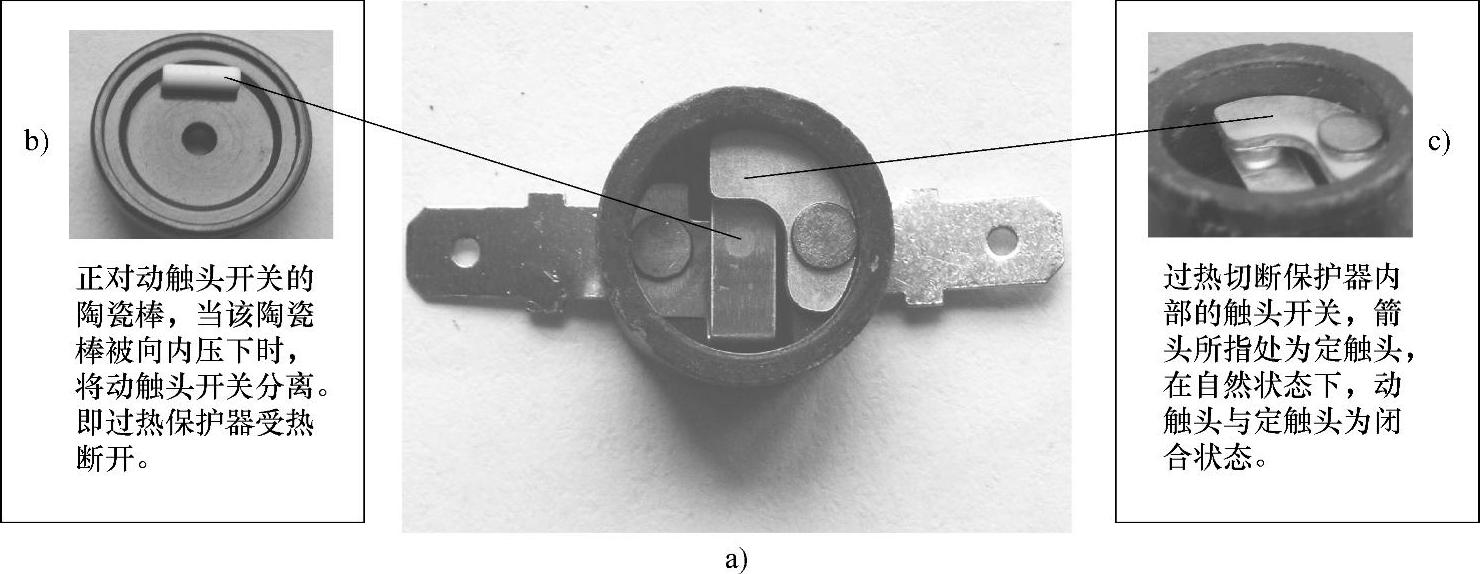

图4-5 过热切断保护器内部触头开关结构实物图
