微波炉中的转盘控制系统及电路实现方式

时间:2023-06-23 理论教育 版权反馈
【摘要】:在微电脑控制式微波炉中,转盘及其控制系统与机械式微波炉中的转盘控制系统基本相同,均是通过转盘电动机带动转盘运转。如在海尔WH2485EG型微电脑控制式微波炉中,转盘控制系统就主要由微控制器通过K3继电器对安装在微波炉底壳下面的转盘电动机实施控制,其实物如图3-40和图3-41所示,电路原理图如图3-42所示。因此,转盘电动机、照明灯是与风扇电动机同在K3继电器控制下同步工作,其控制过程参见风冷系统中的相关叙述。

微波炉中的转盘控制系统及电路实现方式

在微电脑控制式微波炉中,转盘及其控制系统与机械式微波炉中的转盘控制系统基本相同,均是通过转盘电动机带动转盘运转。但在微电脑控制式微波炉中,转盘电动机的工作状态是由微控制器控制的。如在海尔WH2485EG型微电脑控制式微波炉中,转盘控制系统就主要由微控制器通过K3电器对安装在微波炉底壳下面的转盘电动机实施控制,其实物如图3-40和图3-41所示,电路原理图如图3-42所示。

在海尔WH2485EG型微电脑控制式微波炉中,转盘电动机是驱动微晶玻璃托盘下面的搅拌叶片转动,而微晶玻璃托盘是固定不动的,如图3-43所示。

在图3-42中,转盘电动机与照明灯同受CN1的F端蓝线控制,而CN1的F端白线是用于风扇电动机的控制。因此,转盘电动机、照明灯是与风扇电动机同在K3继电器控制下同步工作,其控制过程参见风冷系统中的相关叙述。

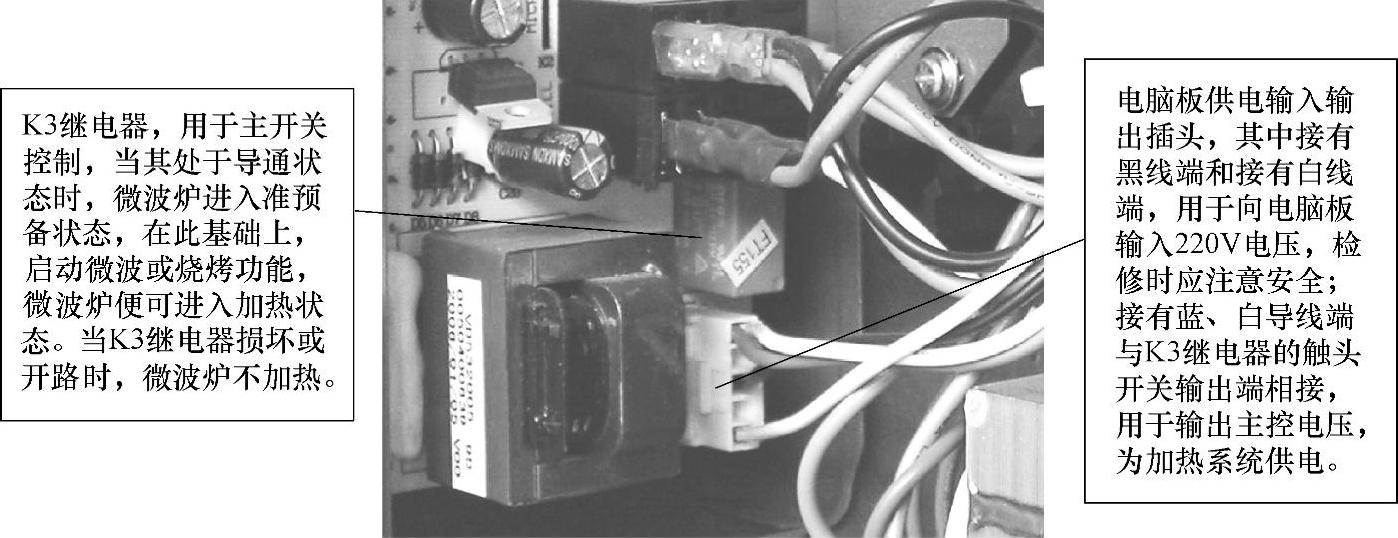

图3-40 海尔WH2485EG型微波炉电脑板中K3继电器实物图

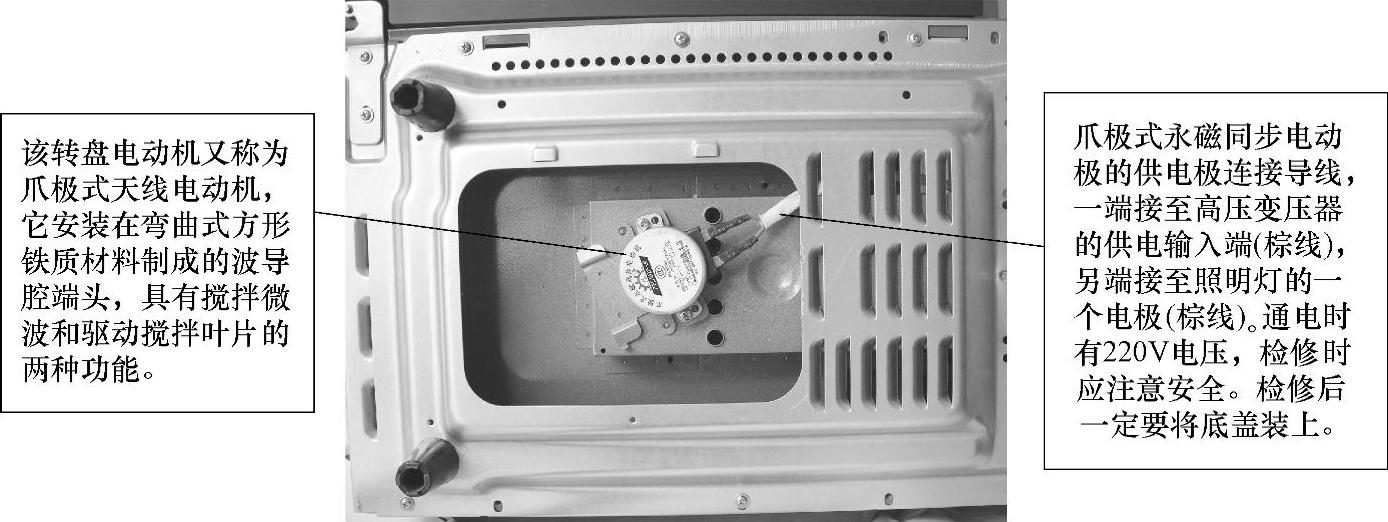

图3-41 海尔WH2485EG型微波炉中转盘电动机实物图(www.daowen.com)

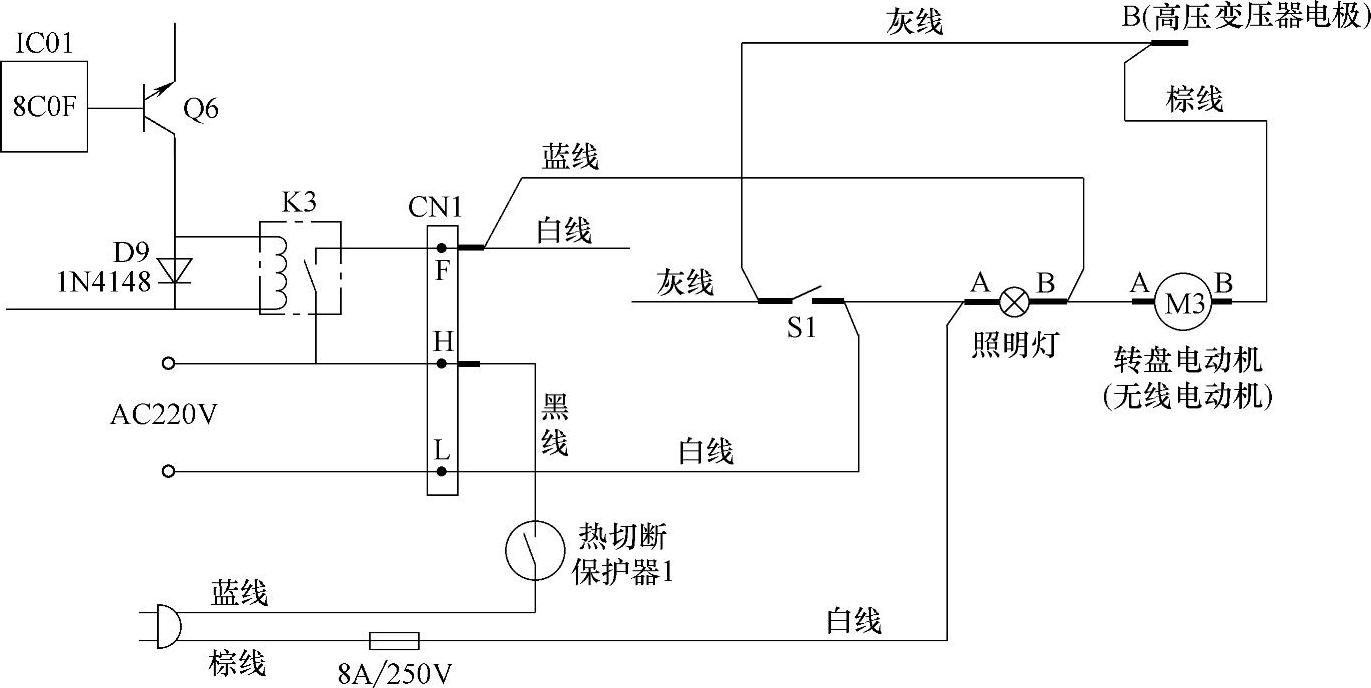

图3-42 海尔WH2485EG型微波炉中转盘电动机和照明灯控制电路原理图

注:该图依实物绘制,仅供参考。


图3-43 海尔WH2485EG型微波炉内腔中微晶玻璃托盘实物图
