在微电脑控制式微波炉中，光波加热系统主要由两只光波管等组成，用于烧烤食物。下面就以海尔WH2485EG型微电脑控制式微波炉为例对光波加热系统作些简要介绍。

1.光波管及其实物

光波管是一种细长的高效能发光管，它能够产生极高热量，对食物进行烧烤，其实物如图3-33所示。但在具体应用时，常将两只光波管串联后安装在微波炉内腔外壳顶部，如图3-34和图3-35所示。两只光波管点亮后所产生的光波通过微波炉内腔顶部预留的网孔，辐射到内腔中的食物上，其内腔顶部网孔结构如图3-36所示。

图3-33 光波管实物图

在图3-36中，透过微波炉内腔顶部的光波可直接辐射到炉内腔中的食物，对食物进行烧烤。其烧烤的程度，由光波管的发光时间决定。因此，在具体应用时，还需设置有烧烤控制电路。

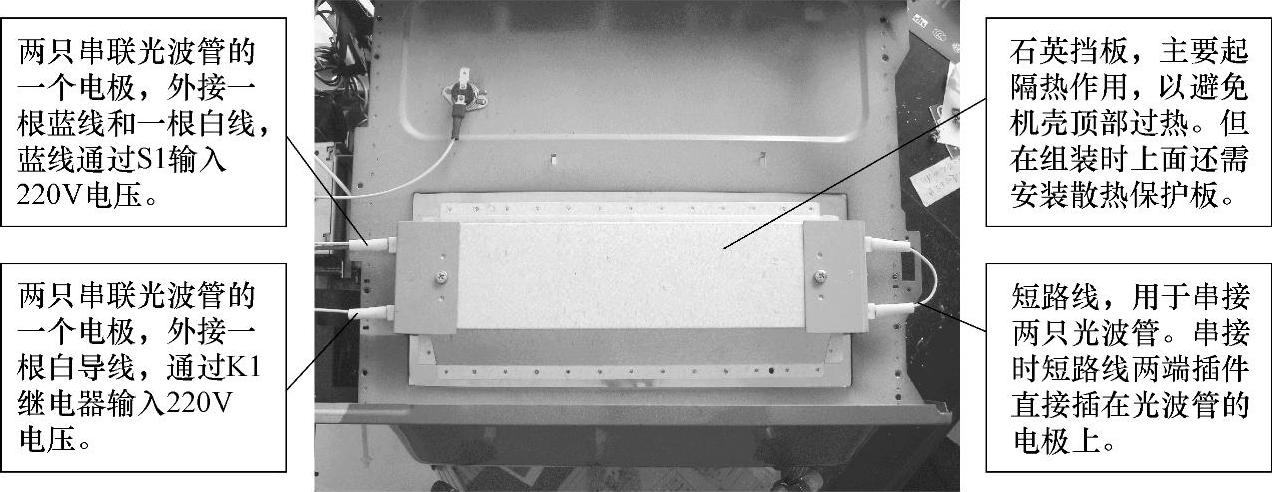

图3-34 光波管安装位置实物图

图3-35 光波管上面散热板实物图

(www.daowen.com)

图3-36 微波炉内腔顶部网孔结构实物图

2.烧烤火力控制电路

在海尔WH2485EG型微电脑控制式微波炉中，烧烤火力控制电路主要由继电器K1等组成，其实物如图3-30所示，电路原理图如图3-37所示。其中K1继电器由IC01微控制器控制。在待机状态或不进入烧烤功能时，K1不导通，光波管不发热。当IC01微控制器输出烧烤加热的控制信号时，K1继电器导通，由电源插头输入的220V交流电压通过热切断保护器1→K1→热切断保护器2加到H1光波管的B端电极，并通过H1→H2→S1→8A／250V电源熔断器→电源插头构成回路，从而使光波管释放出强烈的光波。K1的导通时间将决定着烧烤火力的大小，而K1的导通时间则由IC01微控制器控制。

图3-37 海尔WH2485EG型微波炉中烧烤火力控制电路原理图

注：该图依实物绘制，仅供参考。

3.组合加热控制

在海尔WH2485EG型微电脑控制式微波炉中，组合烧烤控制是由K1和K2两只继电器共同完成的，其实物如图3-30所示。

在3-30中，K1用于烧烤控制，K2用于微波加热控制。K1、K2导通时间的比例决定着微波功率和光波功率的比值。但K1、K2导通时间的比例是由微控制器内置编程软件程序控制的。其常用比例为3∶1、3∶2或3∶0。

当K1导通时间为周期的全部时间时，K2截止，此时为100％光波烧烤加热；当K1导通时间为周期的2／3时，光波功率为额定功率（900W）的2／3（600W），此时K2导通时间为周期的1／3，微波功率为额定功率（850W）的1／3（约为283W）；当K1导通时间为周期的1／3时，光波功率为额定功率的1／3（300W），此时K2导通时间为周期的2／3，微波功率为额定功率的2／3（566W）。K1与K2的导通与截止周期为30s。
