在微电脑控制式微波炉的故障检修中，能够掌握一些必要的检修要领，是十分必要的。这不仅是安全检修中的一些操作技能，同时也是维修成功的基本保证。对于微电脑控制式微波炉来说，除必须掌握机械式微波炉的检修要领（见第二章中的相关介绍）外，还要对微电脑板控制系统有一定的了解。

1.注意事项及检修要点

（1）注意事项

在微电脑控制式微波炉的故障检修中，最为重要的第一件事情应是人身安全，严防微波辐射及高压电击等。有关安全措施的细节可参见第二章中的相关介绍，这里不再重述，仅对有关安全检修电脑板电路的注意事项做些简要说明。

1）安全检修电脑板电路。检修电脑板电路时，往往需要通电检测相关的电压。为防止微波辐射、加热管烫伤、高压电击等事故发生，在通电检查电脑板之前，应首先将微波加热系统、烧烤管、高压系统等电脑板的负载供电电路断开。如在格兰仕G8023CSL-K3型微电脑控制式微波炉中，可将下方标有“MAIN”字符的继电器输出端电极插头拔下。此输出端电极插头接有一根白色导线和一根蓝色导线，如图3-46所示。

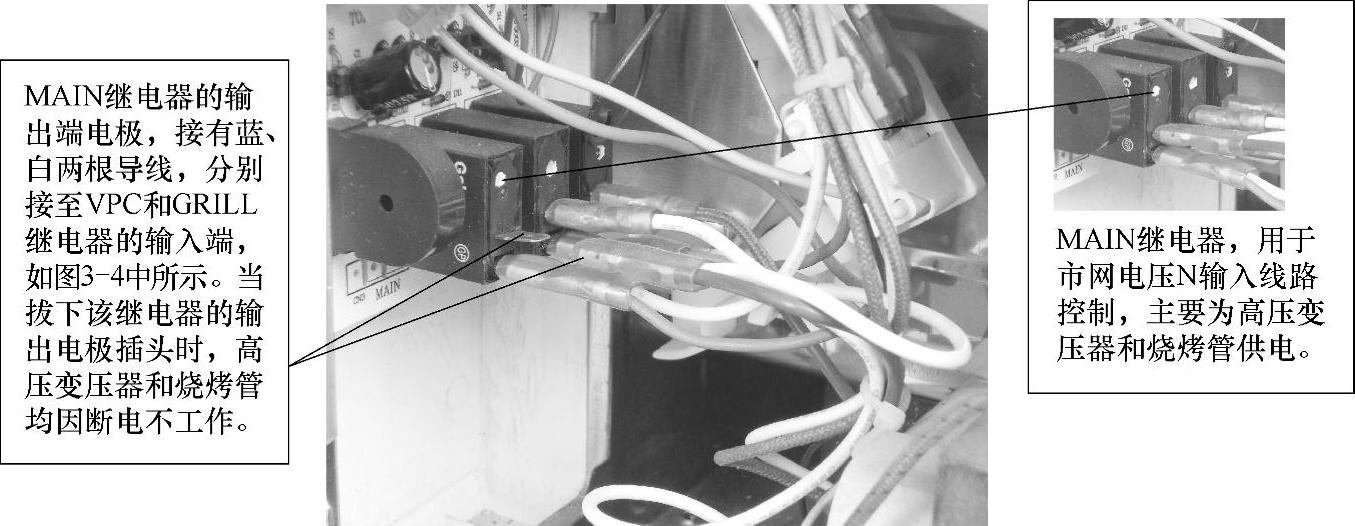

图3-46 MAIN继电器及输出端电极引线实物图

在图3-46中，MAIN继电器的输出端电极接有的蓝色导线接至用于控制烧烤管的继电器（CRILL）输入端，白色导线接至用于控制高压变压器的继电器（VPC）输入端，同时又通过蓝色导线接至照明灯、风扇电动机、转盘电动机的输入电极，其电路原理图见图3-4所示。因此，在拔下MAIN继电器的输出端电极时，微波炉不工作，但通过T01插件电脑板仍有220V供电电压输入，此时便可对电脑板进行安全检测。

2）安全检修烧烤电路。在微电脑控制式微波炉中，烧烤电路故障时，常需检测加到烧烤管两端的电压，如图3-47所示。但在通电检测前必须断开高压供电电路，避免遭到微波辐射。其断开方法如图3-48所示。

3）绝对禁止微波辐射到人体。在拆壳维修时，为防止人体遭到微波辐射，拆壳后的第一件事必须是断开高压变压器的220V供电输入线路。如在格兰仕G8023CSL-K3型微电脑控制式微波炉中，在拆壳后应将电脑板上的VPC继电器输出电极插头（接有一根白色电线）拔下，如图3-48所示。

4）一定要避免烫伤事故发生。在检修微电脑控制式微波炉时，有时需要通电检查烧烤管两极间的工作电压。但在通电后，烧烤管会立刻发热，这对维修人员的身体很不利，稍有不慎就会造成烫伤事故发生。因此，为安全起见，可将两只烧烤管另一端的两极连接线拔下，如图3-49所示。

（2）检修要点

在微电脑控制式微波炉的故障检修中，除与机械式微波炉一样，禁止在磁控管通电的情况下进行检修及一些相同的检修要点外，还因有独立的电脑板电路，而有另一些检修要点。

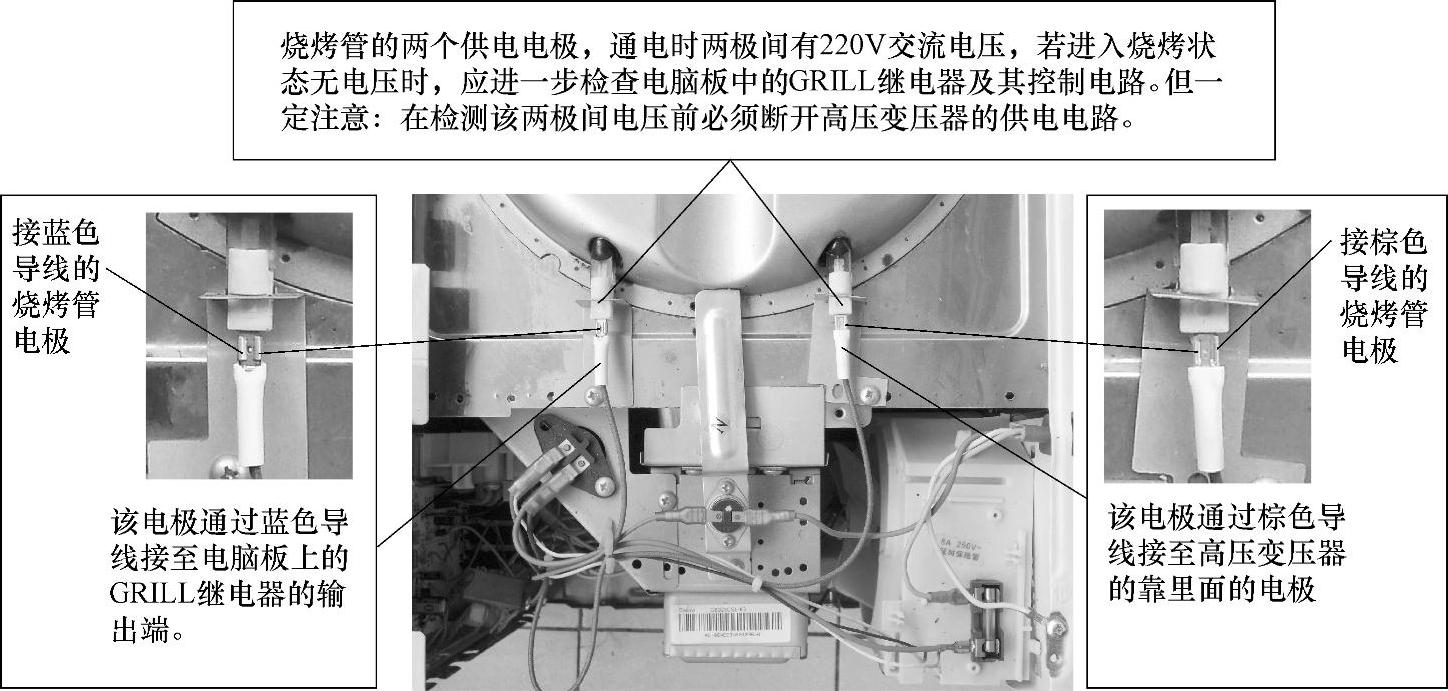

图3-47 格兰仕G8023CSL-K3型微电脑控制式微波炉中烧烤管两端供电输入线路实物图

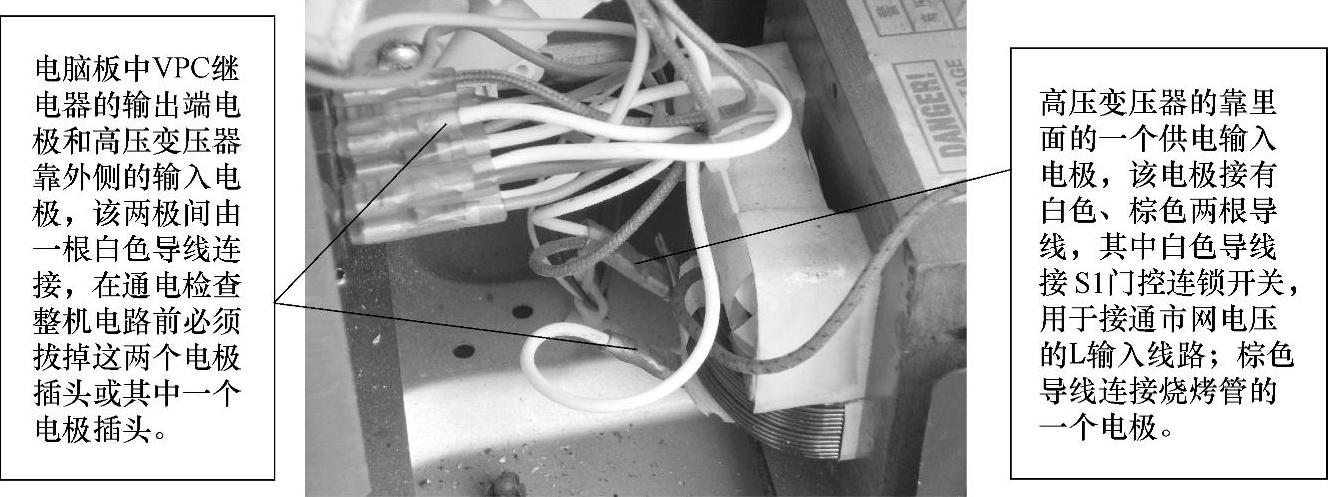

图3-48 格兰仕G8023CSL-K3型微电脑控制式微波炉中高压 变压器供电输入电极及外接导线实物图

1）在微电脑控制式微波炉无电不开机时，应注意检查微电脑板中低压电源变压器的输入、输出端电压，如图3-50所示。若低压电源变压器的输入端220V电压正常，而输出端无电压，则是低压变压器故障，此时应将变压器直接换新。

2）接通电源插头能听到蜂鸣器的“嘀”声，但电磁炉不加热，这时应注意检查电脑板电源输出继电器是否工作正常，如图3-51所示。当检查继电器不动作，而＋5V和＋12V电压又正常时，应进一步检查继电器的驱动电路。

图3-49 格兰仕G8023CSL-K3型微电脑控制式微波炉中 两只烧烤管的另两个电极间连接线实物图

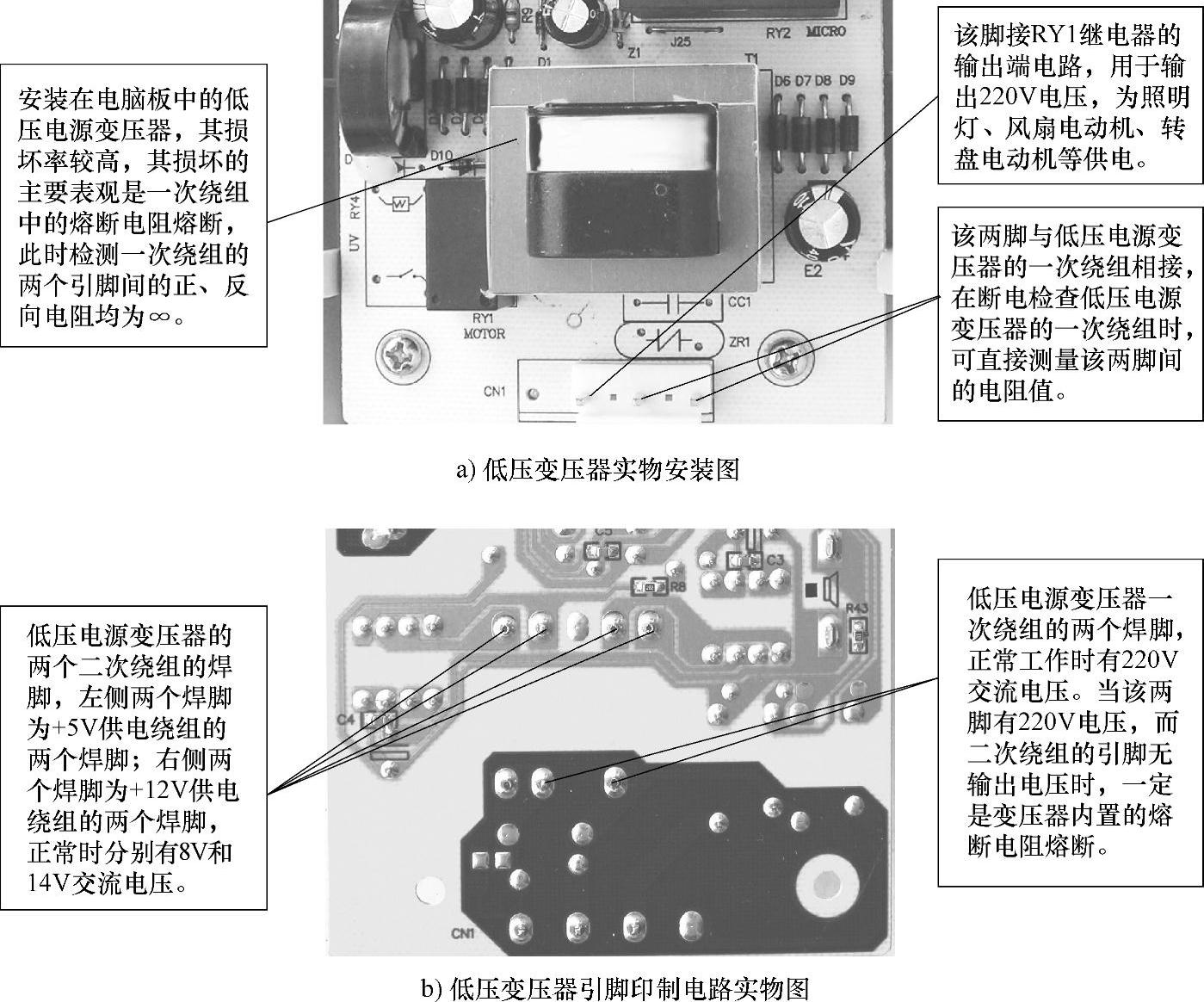

图3-50 美的KD20C-F型微电脑控制式微波炉电脑板中低压电源供电电路元器件实物图及引脚印制电路实物图

3）通电时无蜂鸣器声，不开机，但检查＋5V电压正常时，应注意检查微控制器的“三要素”。如在格兰仕G8023CSL-K3型微电脑控制式微波炉中，就主要是检查U1（SH69P25K 0636-J 028KU N21A3）微控制器的（21）脚和（22）、（23）脚，如图3-52所示。在检查时钟振荡器时，会引起停振，这一点在检修时应注意。

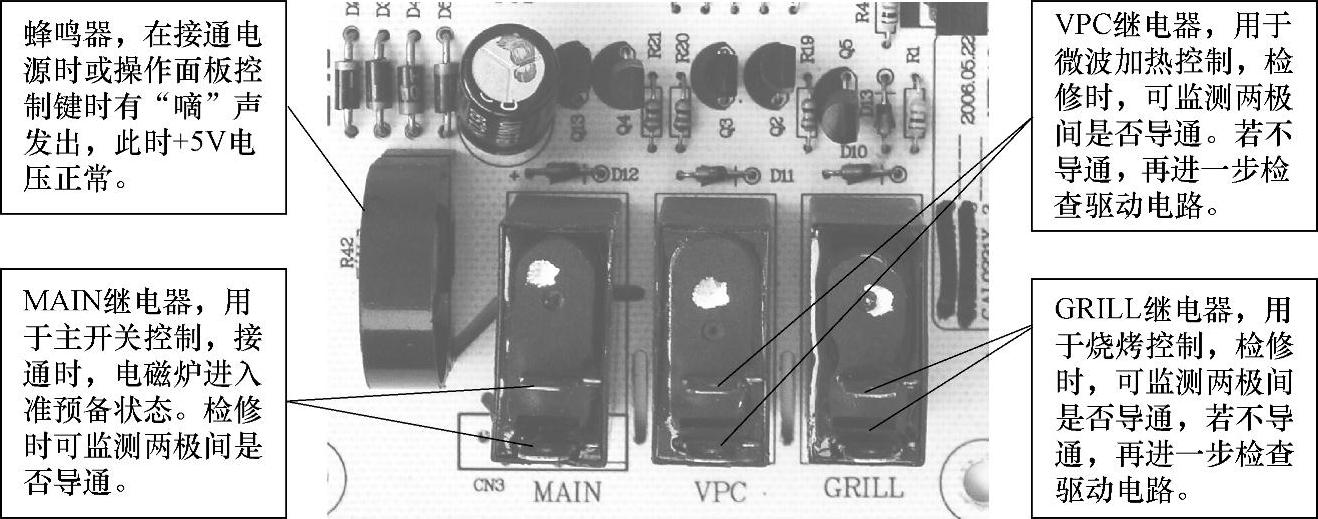

图3-51 格兰仕G8023CSL-K3型微电脑控制式微波炉中电脑板上的继电器实物图

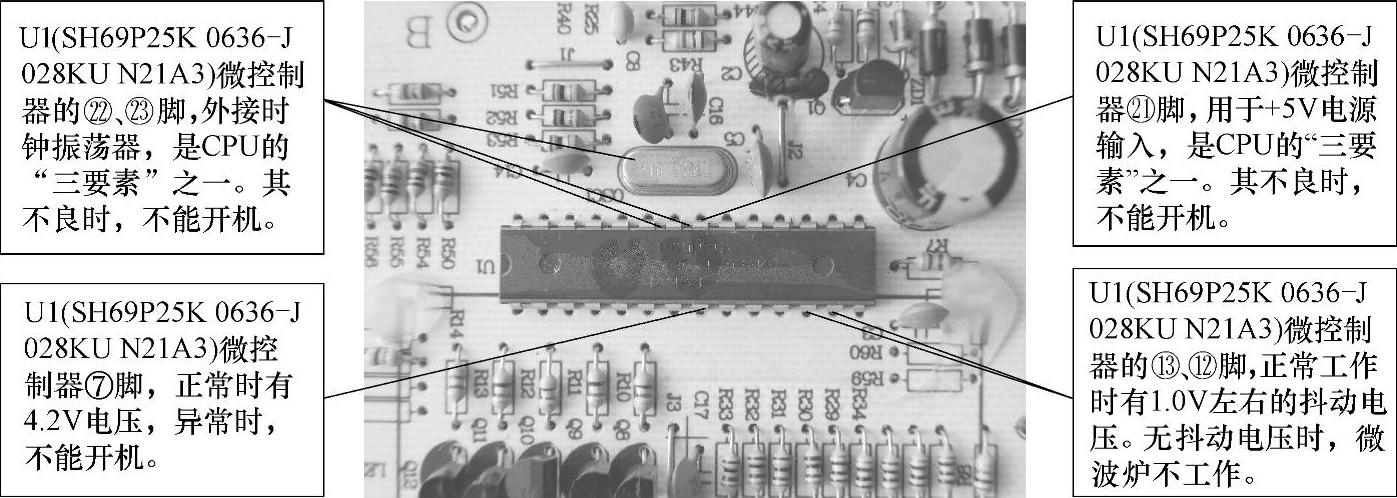

图3-52 格兰仕G8023CSL-K3型微电脑控制式微波炉中的微控制器实物图

4）不能微波加热时，应注意检查电脑板中用于控制高压变压器供电线路的继电器是否正常。如在格兰仕G8023CSL-K3型微电脑控制式微波炉中，就主要是检查VPC继电器是否正常。如图3-51所示。

5）不能烧烤加热时，应注意检查电脑板中用于控制烧烤加热管供电线路的继电器是否正常。如在格兰仕G8023CSL-K3型微电脑控制式微波炉中，就主要是检查GRILL继电器是否正常。(www.daowen.com)

2.检修技巧及处理方法

在微电脑控制式微波炉的故障检修中，能够掌握一些检修技巧及处理方法，对正确判断故障原因及修复故障电路至关重要。但检修技巧往往是灵活多样的，特别是对电脑板的故障检修，更是依据不同的微处理器型号及其引脚的自定义功能而有不同的检修技巧，同时对故障点的处理方法也是因事而异。这就需要具体问题应具体分析。

（1）检修技巧

1）微电脑控制式微波炉有蜂鸣器的“嘀”声，但微波炉不加热的检修技巧。

在微电脑控制式微波炉中，有蜂鸣器的“嘀”声，说明微电脑板电路基本正常工作，此时微波炉不工作，一般是供电源控制电路有故障，检修时就主要是检查主开关继电器输出电路。如美的KD20C-CF型微电脑控制式微波炉电脑板中的RY1（MOTOR）继电器。检修时可在不拆下电脑板的情况下直接检测RY1继电器输出端引线根部、如图3-53所示。但在通电检测时必须将高压变压器的输入端插头拔下，以防止人体遭到微波辐射或高压电击。

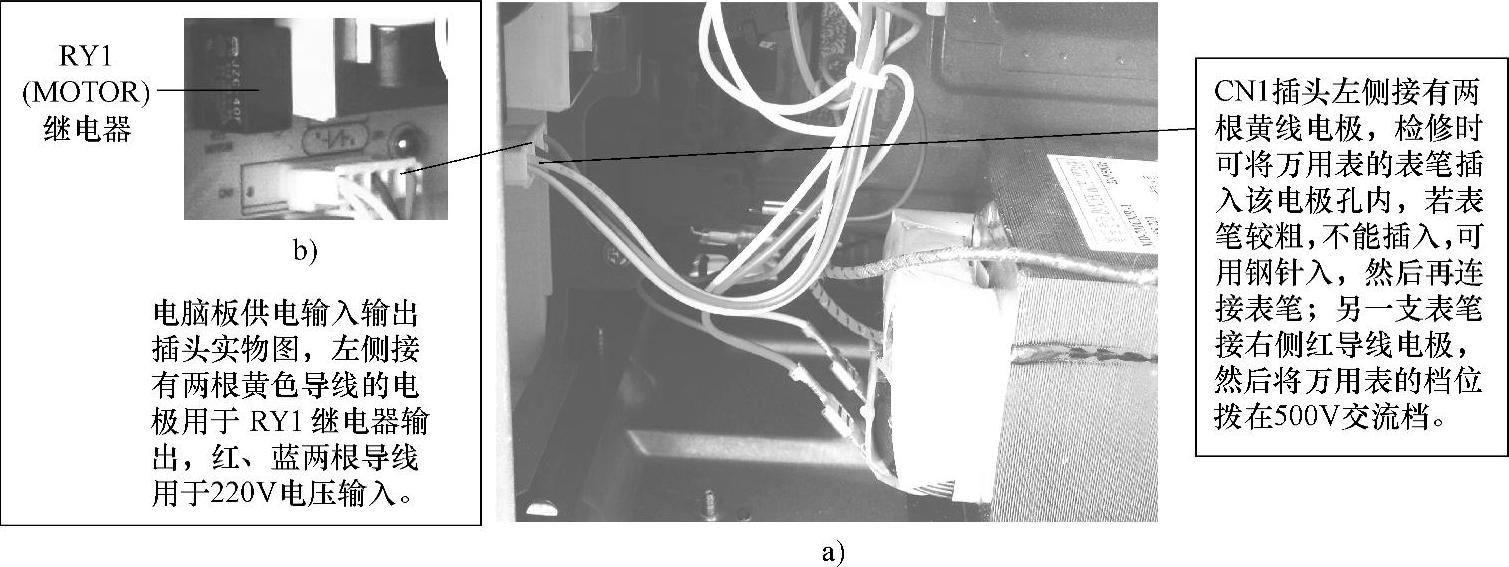

图3-53 美的KD20C-CF型微电脑控制式微波炉中电脑板供电输入输出插头实物图

在接好万用表后，可接通电源并按下启动键，若此时，万用表指针无指示，则说明RY1继电器未接通，此时应拆下电脑板做进一步检查；若此时，万用表指针指示220V电压正常，则说明RY1控制输出正常，此时，照明灯应点亮，同时风扇和转盘也应转动。若此时不能微波加热，应重点检查高压供电电路。

2）不能微波加热的检修技巧。

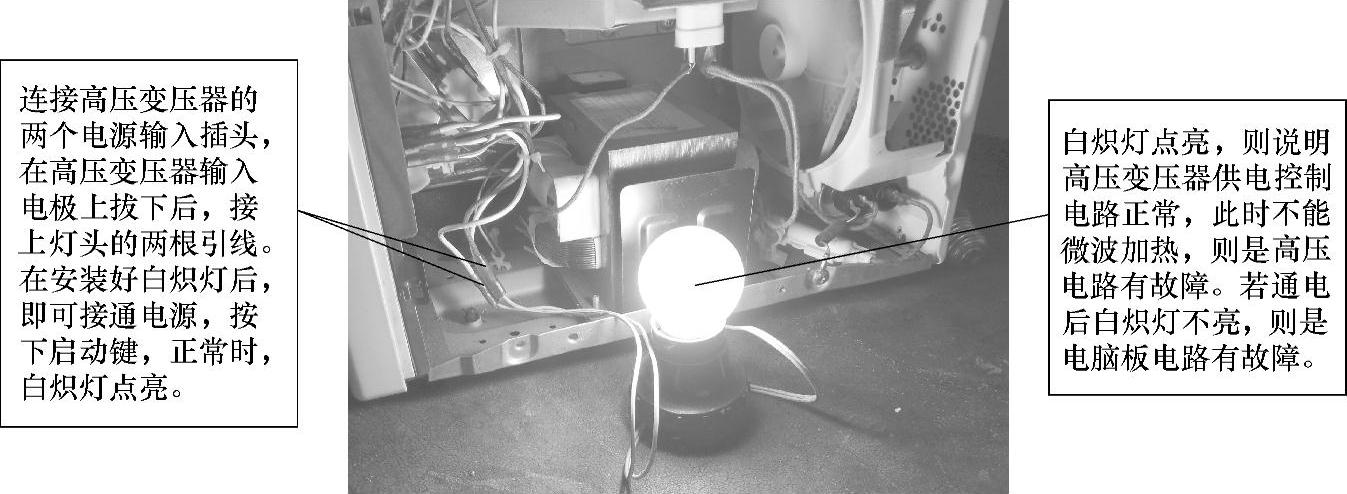

在微电脑控制式微波炉中，若仅不能微波加热，则应重点检查高压供电电路。如格兰仕G8023CSL-K3型微电脑控制式微波炉仅不能微波加热时，则应首先检查高压变压器的供电电压是否正常。但检查时应将高压变压器的输入电极拔下，然后再监测两个输入电极插头间的电压，监测时可并接一只白炽灯。若白炽灯点亮，则说明故障点在高压电路。其检修技巧如图3-54所示。但要注意：在通电检验前应将烧烤管的供电插头拔下，以避免烧烤管发热造成烫伤事故。

图3-54 格兰仕G8023CSL-K3型微电脑控制式微波炉高压变压器供电压检测技巧实物指示图

3）不能烧烤加热的检修技巧。

在微电脑控制式微波炉中，若仅是不能进行烧烤加热，则一般是烧烤管损坏或烧烤供电控制电路有故障。其检修技巧如图3-55所示。在通电检验前，必须拔掉高压变压器供电输入电极的插头，以避免遭到微波辐射。

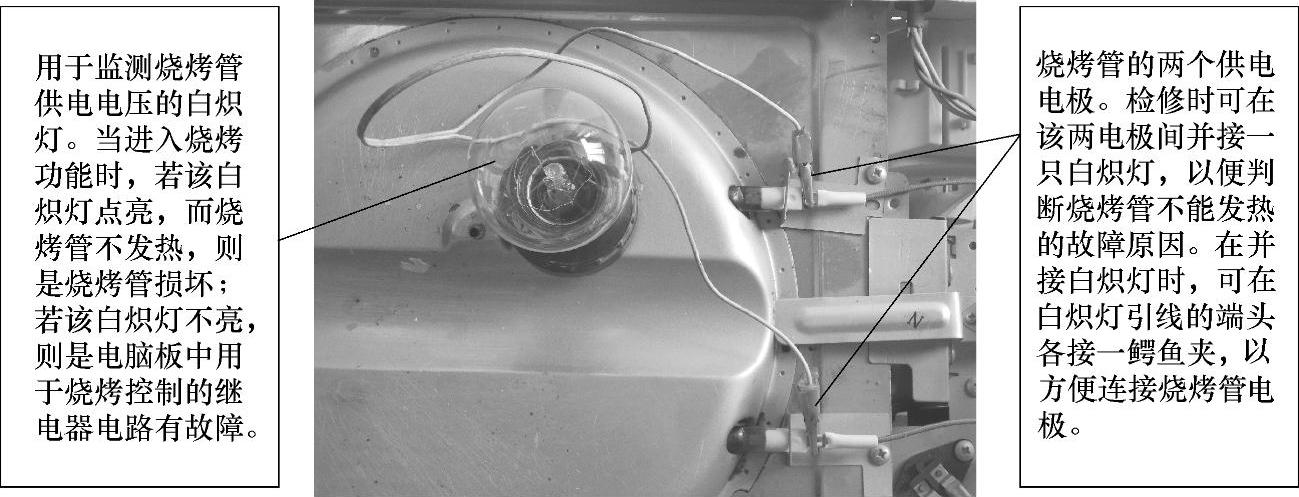

图3-55 格兰仕G8023CSL-K3型微电脑控制式微波炉烧烤管供电压检测技巧实物指示图

4）电脑板独立检修技巧

在微电脑控制式微波炉中，电脑板的故障率较高，但常因缺少图样等技术资料，而有时不能顺利修复，特别是上门维修，有时显得更加困难。因此，在检修电脑板时就总要将电脑板拆下，对其进行独立检修。

在对电脑板进行独立检修时，常因不受门控联锁开关控制，而使微控制系统不能进入工作状态，因而就不能判断某些控制输出电路是否能够正常工作。如格兰仕G8023CSL-K3型微电脑控制式微波炉中，电脑板电路能够正常工作的必要条件是炉门关闭，门控第二联锁开关接通，将电脑板中的B、Y两点短接，使火力控制电路进入准预备状态，其电路原理图见图3-3。

因此，在对电脑板进行独立检修时应掌握一定技巧，如对格兰仕G8023CSL-K3型微电脑控制式微波炉的电脑板进行独立检修时就需将B、Y两点用导线短接，如图3-56所示。

在图3-56中，当将B、Y两点短接，并为电脑板供电时，Q5（2SC1815）的发射极接地，使火力控制电路进入准预备状态，此时启动微波加热功能，则VPC（RY2）继电器接通，并有跳动声，用万用表的R×1k电阻档检测VPC（RY2）继电器输入输出端的极间电阻值应为0；若启动烧烤加热功能，则GRILL（RY3）继电器接通，也有跳动声，用万用表R×1k电阻档检测GRILL（RY3）继电器输入输出端的极间电阻值也应为0；若启动组合烧烤功能，VPC（RY2）和GRILL（RY3）两个继电器将同时导通，用万用表检测两个继电器输入输出端的极间阻值应均为0。

在对电脑板进行独立检修时，为判断各功能控制电路是否正常，则需接通键盘扫描电路。因此，对于上门维修在将电脑板带回检修时，应将面板控制键盘一起拿走。

（2）处理方法

在微电脑控制式微波炉的故障检修中，能够掌握一些处理方法，是维修成功的基本保证，特别是对电脑板进行维修时就显得更为重要。如在格兰仕G8023CSL-K3型微电脑控制式微波炉中，电脑板中的电源变压器的损坏率就较高，而在维修时又时常找不到与之相同的电源变压器，因而，这时就需要利用输出电压基本一致的电源变压器进行代换，其处理方法如图3-57所示。

在电脑板故障维修中，因电脑板类型较多，电路中的元器件结构也不完全一致，维修时的处理方法也是随机灵活的。有关更多的处理方法，因篇所限，这里就不予多述。在本书第四章中，将结合故障检修实例仍会进行介绍。

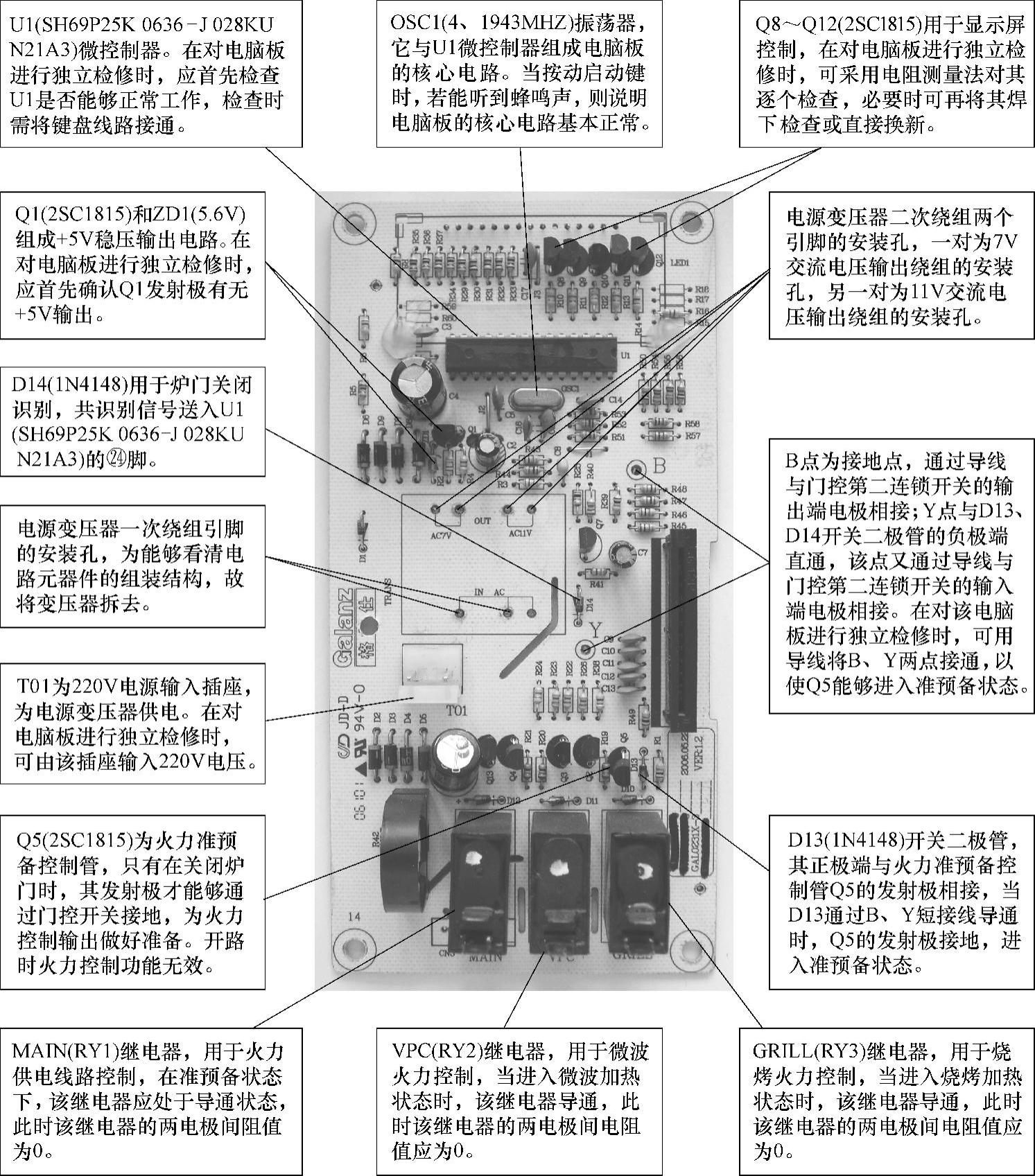

图3-56 格兰仕G8023CSL-K3型电脑板独立检修技巧指示图

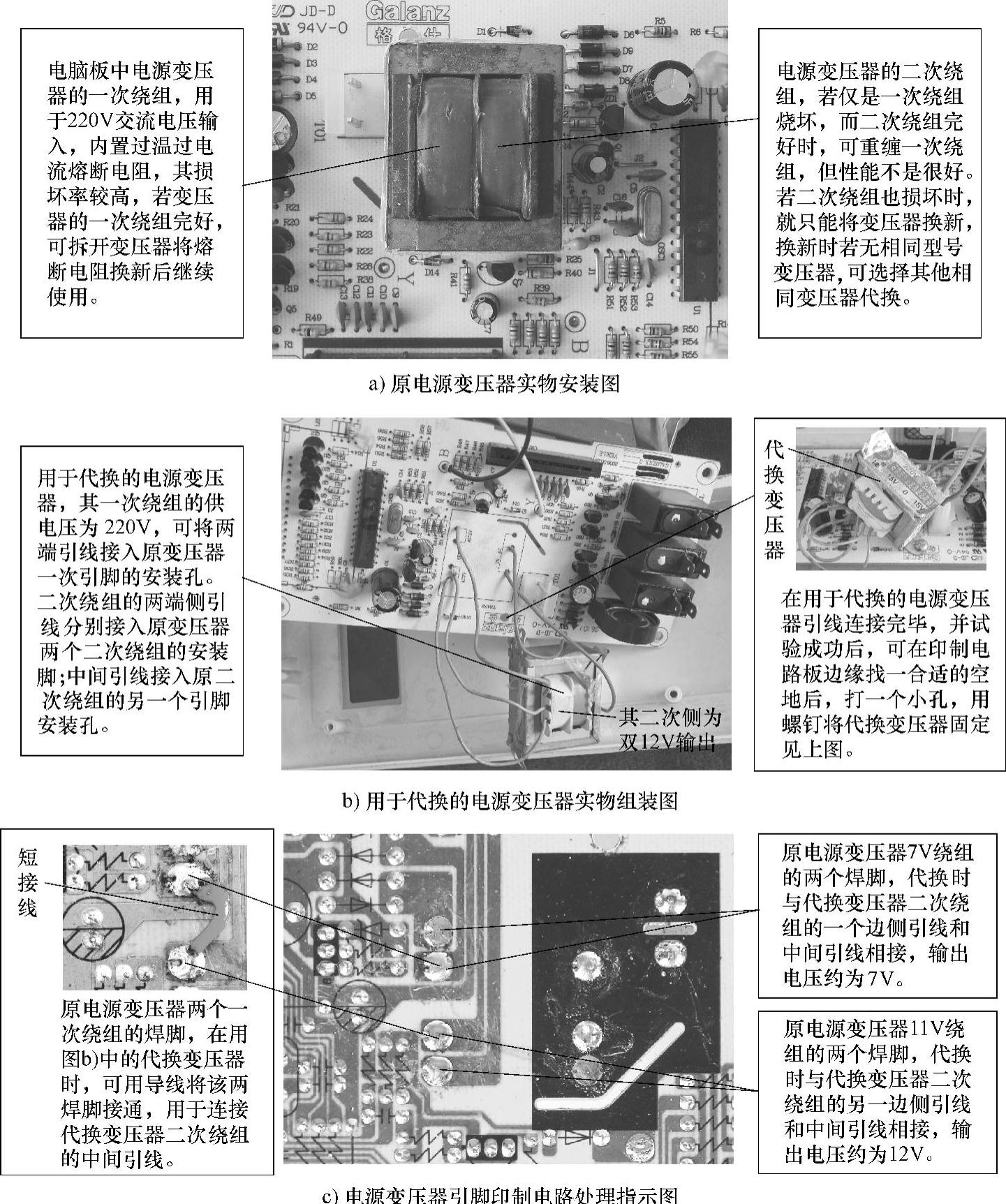

图3-57 格兰仕G8023CSL-K3型微波炉电脑板中电源变压器代换处理示范图
