转盘电动机及其控制系统主要是用于控制食物能够均匀加热。在微波炉的内腔中,由于微波是从侧翼辐射对食物进行加热的,故受到辐射的食物正面首先被加热,而食物背面的加热程度就相对迟缓一些。因此,为使食物能够均匀加热,就必须使被加热的食物在微波辐射过程中不停地转动,并使食物转动与微波发射在时间上同步,这就需要在微波炉中设置一个能够使食物转动的转盘电动机及其控制系统。
1.转盘电动机
转盘电动机是微波炉中的专用器件,它安装在机壳的底部,用于驱动微波炉内腔底面上放置的转盘,见图2-59。转盘电动机在不同机型中有不同的规格型号,根据供电压分为220V供电和30V供电等,根据功率来分有4W和3W等,其常见转盘电动机如图2-60~图2-62所示。

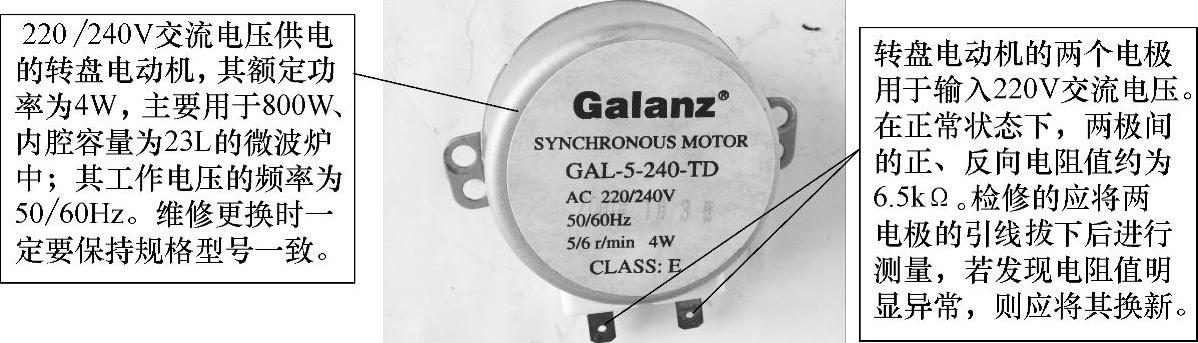

图2-60 格兰仕WP800(货号:WP800T)型微波炉中转盘电动机实物图

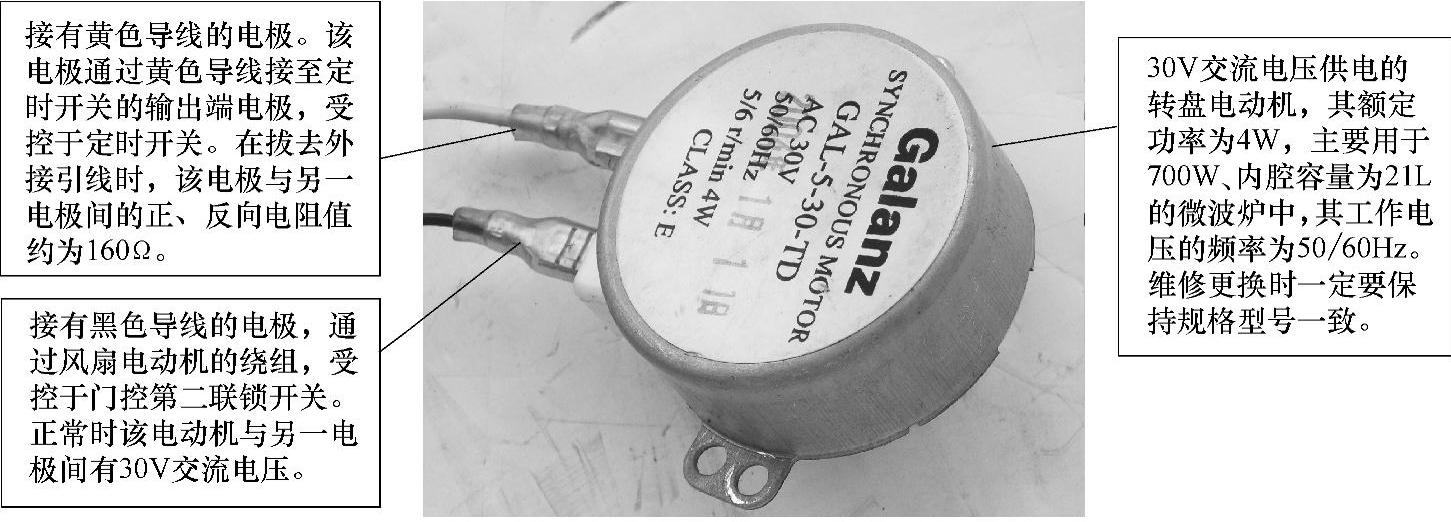

图2-61 格兰仕WP700(货号:P7021TP-6)型微波炉中转盘电动机实物图
在格兰仕WP700(货号:P7021TP-6)型微波炉中,所用转盘电动机为4W,由30V交流电压供电,其电路原理图见图2-57。在图2-57中,由于30V电压是从风扇电动机绕组中取出,因此转盘电动机与风扇电动机总是同步工作,一旦风扇电动机的内部绕组的输入端线路开路,转盘电动机也会与风扇电动机同时停止工作。这是30V交流供电转盘电动机供电线路的一个主要特点,在故障检修时应特别注意。
(www.daowen.com)

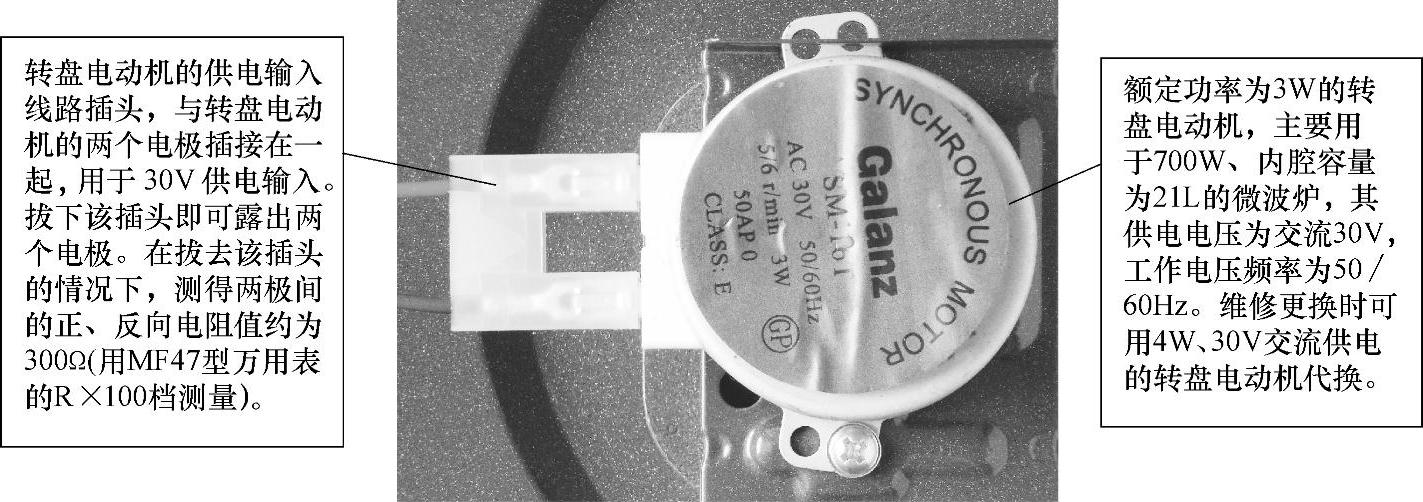

图2-62 格兰仕WP700TL23-K1型微波炉中转盘电动机实物图
在格兰仕WP800(货号:WP800T)型微波炉中,所用转盘电动机为4W,由220V交流电压直接供电,其电路原理图见图2-29。在图2-29中,转盘电动机的供电线路与风扇电动机、定时电动机及照明灯供电线路并联,在接通220V交流电压时,转盘电动机与风扇电动机等应是同时工作。但其中某一个电动机绕组开路时,都不会影响其他电动机正常工作。因此,在格兰仕WP800(货号:WP800T)型微波炉中,当风扇电动机绕组的输入端线路开路时,转盘电动机仍会正常工作。这一点是220V供电转盘电动机与30V供电转盘电动机在实际应用中的主要区别之处。因此,在维修更换转盘电动机时一定注意供电电压应与原型号一致。
2.转盘驱动控制电路

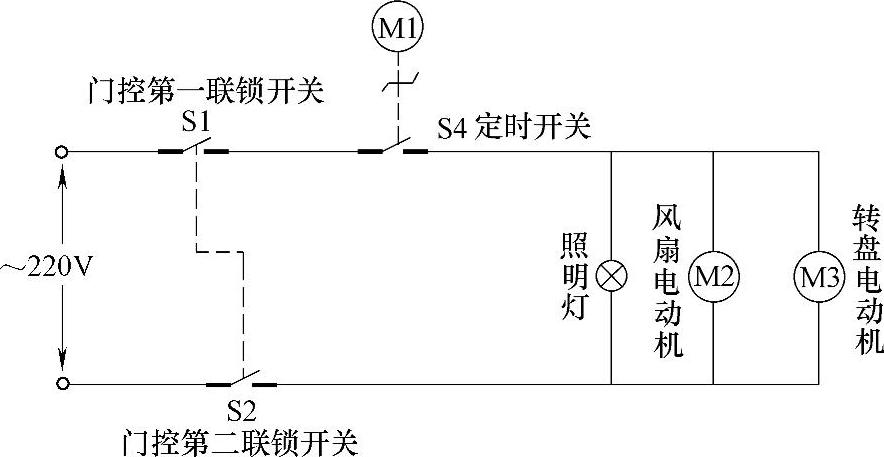

在微波炉中,转盘驱动控制电路主要由门控联锁开关等组成,这一点在不同型号的机械式微波炉中基本相同。如在格兰仕WP800(货号:WP800T)型微波炉中,转盘电动机的控制电路就主要由S4和S1、S2等组成,如图2-63所示。其中M3为转盘电动机,S4为定时器中的定时开关,S1为门控第一联锁开关,S2为门控第二联联锁开关。只有在关闭炉门和设置定时器档位时,转盘电动机才有工作电压加入,进而使转盘电动机驱动微波炉内腔底部平放的转盘匀速转动。当定时器设定时间结束时,随着定时开关S4的断开,转盘电动机停止转动。
图2-63 转盘电动机控制电路原理图
在定时器设定时间内,微波炉中的转盘不转时,可首先观察照明灯是否点亮。若照明灯能点亮,一般是转盘电动机损坏或转盘电动机的供电插头无电压输入,这时需要做进一步检查来判断;若照明灯不能点亮,一般是供电控制电路中有故障,这时应重点检查定时器中的定时开关及门控第一、第二联锁开关。若控制开关有故障,不仅照明灯不亮,风扇电动机也不转动。这一点是故障分析时很值得注意的。
