风扇冷却系统主要由风扇电动机和风扇叶轮等组成，并按照一定要求平行安装在磁控管的一侧。它是微波加热系统电路中一个重要的附属部分，主要作用是为磁控管散热。其散热效果能否达到要求，将直接影响磁控管的正常工作。若风扇冷却系统因故障停止工作，会使微波加热系统电路中的过热保护功能动作。

在风扇冷却系统中，风扇电动机引线有两电极和三电极之别，因此在不同机型中，风扇冷却系统有不同的电路组成，但其功能作用及技术要求是一致的。

1.两电极风扇电动机电路组成

两电极风扇电动机电路组成比较简单，应用时只需将两电极任意接入220V交流电压输入线路即可，如格兰仕WP800（货号：WP800T）型微波炉中即采用了两电极风扇电动机，其电路组成如图2-52所示，电路原理图见图2-29。

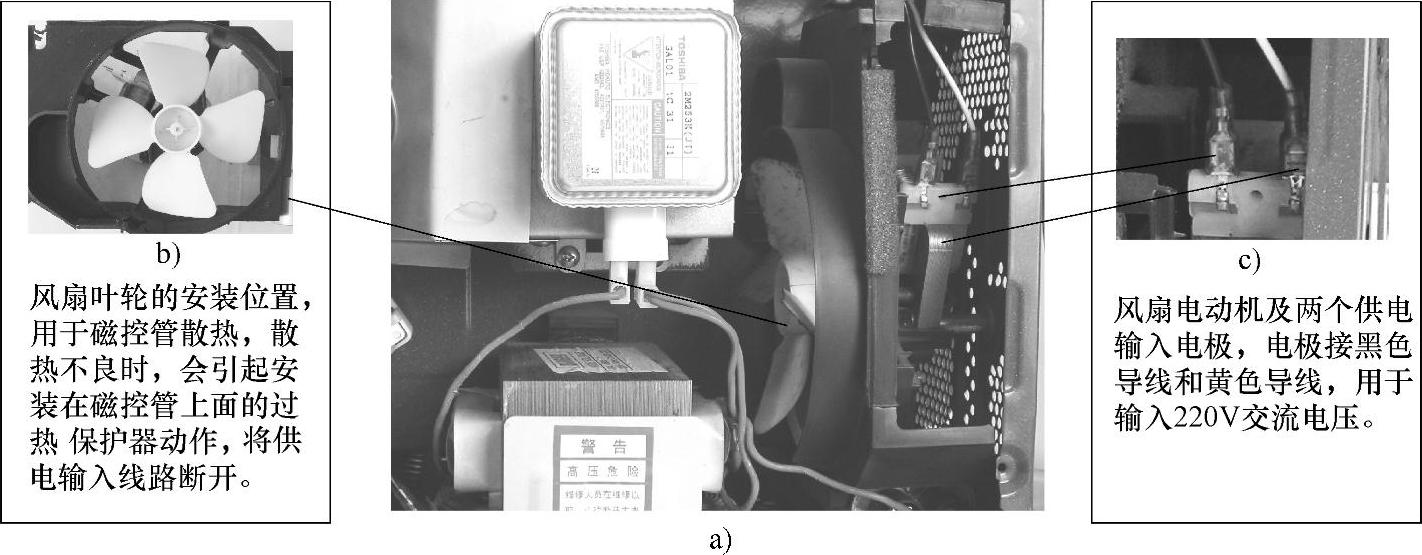

图2-52 格兰仕WP800（货号：WP800T）型微波炉中风扇冷却系统图

在图2-52中，风扇电动机固定在塑料骨架上，与塑料骨架形成一个总成，如图2-53所示。然后再将总成安装在微波炉内壳壁上的一个适当位置，其标准是：冷却风量的流向应平行于磁控管的散热片，避免冷风直接吹向磁控管封装部位；保证进出风口畅通，使经磁控管的风量能够大量导流，以满足冷却要求。

在图2-53中，风扇电动机绕有一个漆包线线径较细的定子绕组，绕组两端各接入一个电极，用于引入220V电压，如图2-54所示。但定子绕组的线径及匝数都有一定要求，一般以满足风扇叶轮能够产生不少于1m³／min的风量为标准。

在图2-52中，风扇电动机的两个供电输入电极中，接有黑色导线的电极与照明灯座的一个电极相通，接有黄色导线的电极与照明灯座的另一个电极相通，其导线连接如图2-55所示。

在图2-55中，照明灯座的两个电极用于输入220V交流电压，其中，一个电极通过黑色导线接至定时器上的定时开关输出电极，受定时开关控制；另一个电极通过蓝色导线接至门控第二联锁开关的输出电极，受门控第二联锁开关控制。因此，在格兰仕WP800（货号：WP800T）型微波炉中，当关闭炉门，拧动定时器旋钮时，随着照明灯点亮，风扇叶轮就开始转动，为磁控管散热。

2.三电极风扇电动机电路组成

三电极风扇电动机电路组成较两电极风扇电动机电路组成只是分出一个30V交流电压输出电极，为转盘电动机供电，而另两个电极仍用于220V交流电压输入，但在接线时一定注意不能把电极接错。在格兰仕WP700（货号：P7021TP-6）型微波炉中即采用了三电极风扇电动机，其电路组成如图2-56中所示，电路原理图如图2-57所示。

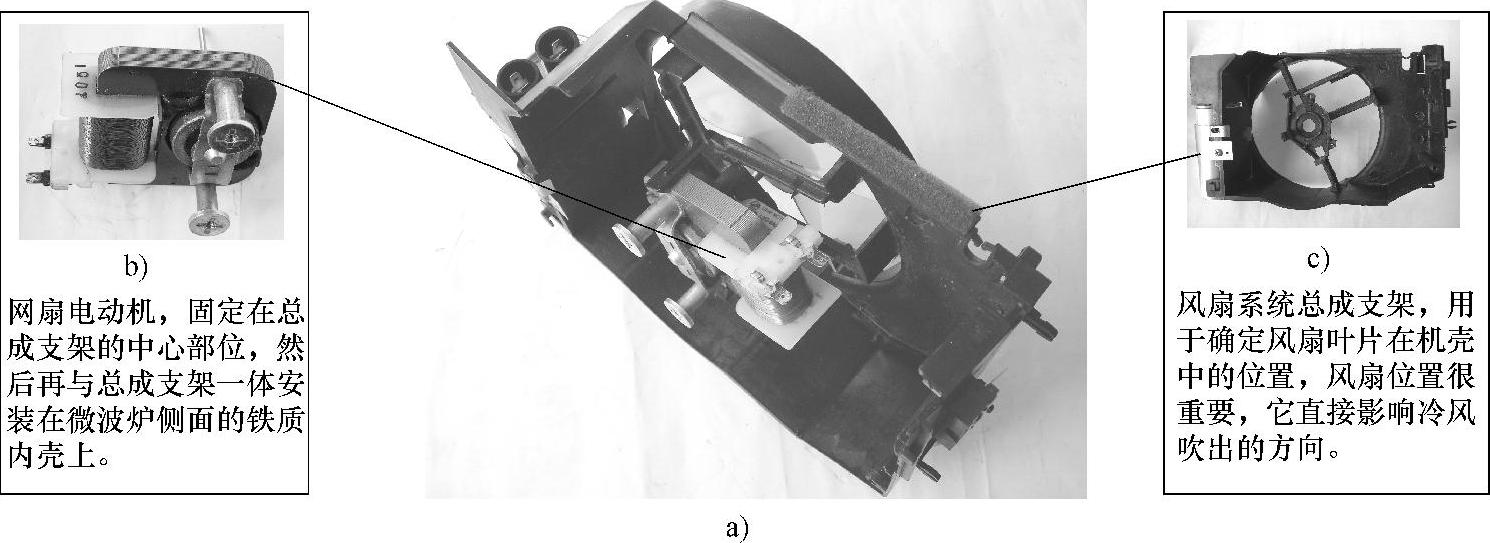

图2-53 格兰仕WP800（货号：WP800T）型微波炉中风扇系统总成侧视图

(www.daowen.com)

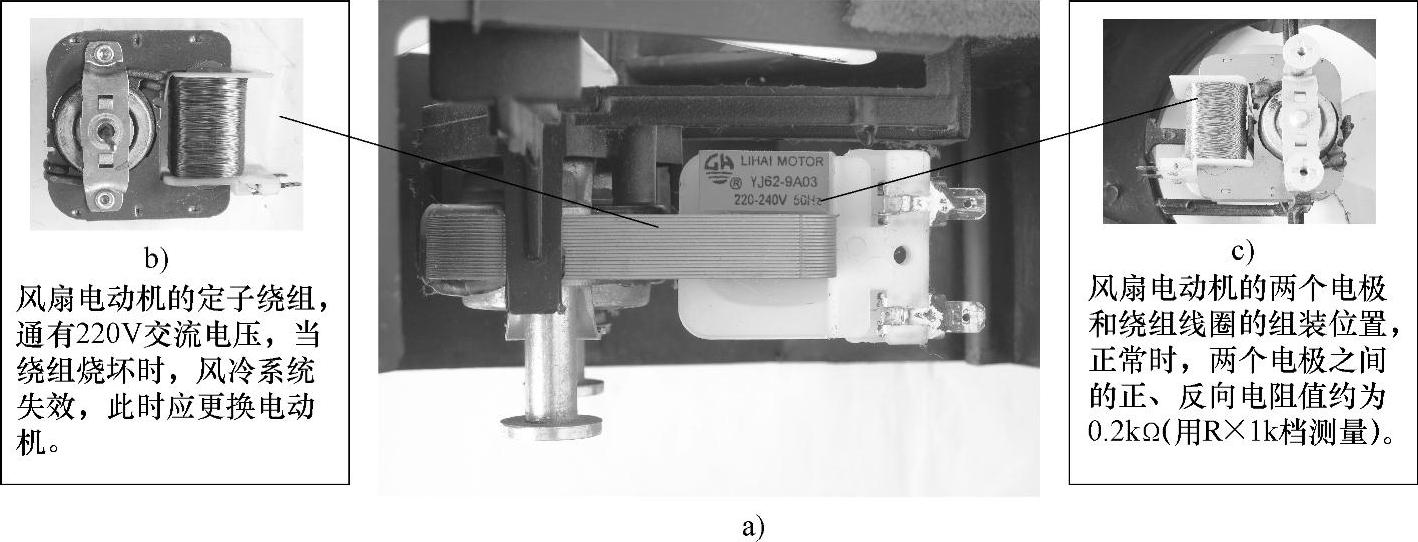

图2-54 格兰仕WP800（货号：WP800T）型微波炉中两极风扇电动机侧视图

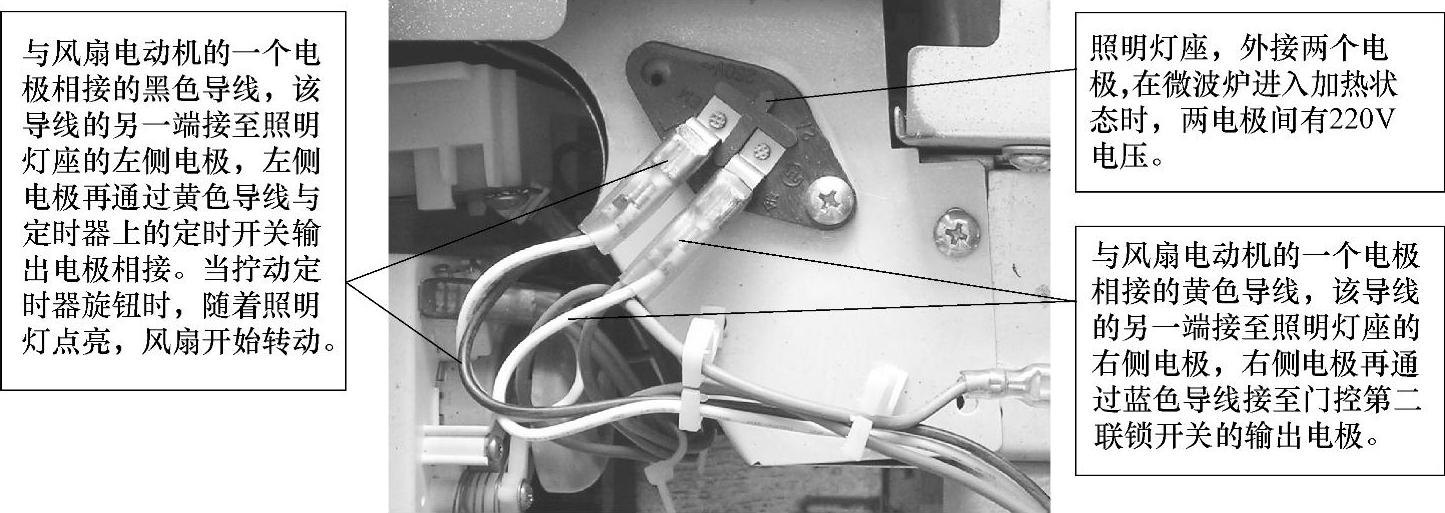

图2-55 格兰仕WP800（货号：WP800T）型微波炉中照明灯供电极引线实物图

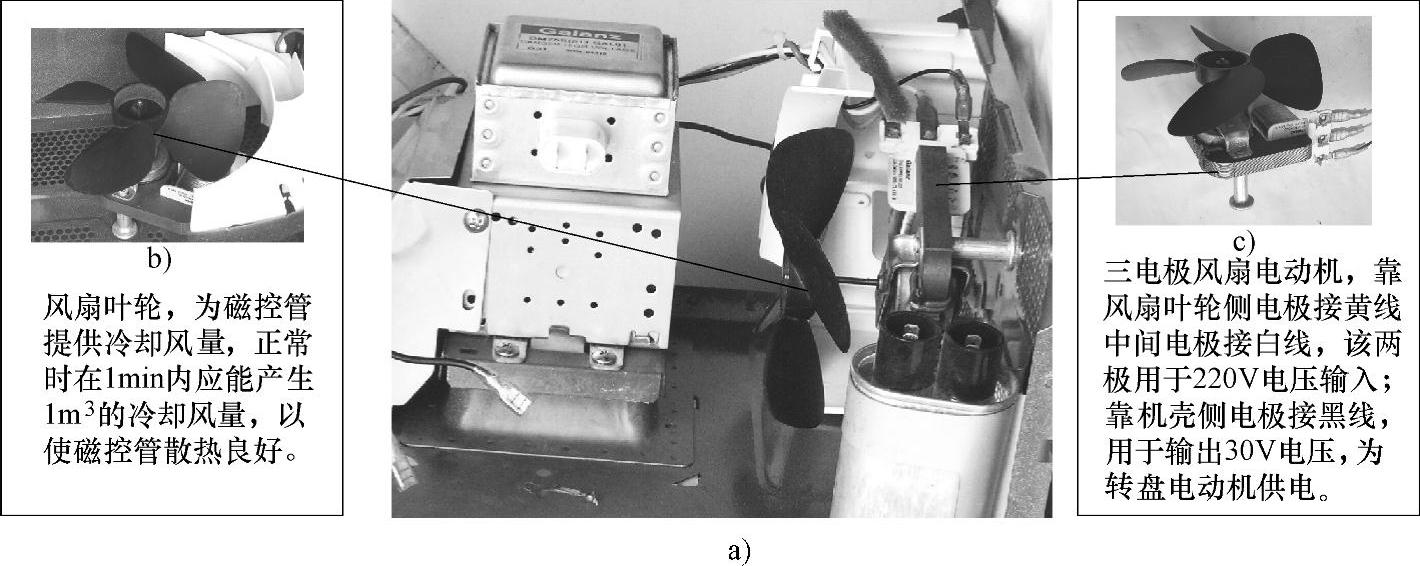

图2-56 格兰仕WP700（货号：P7021TP-6）型微波炉中风扇冷却系统组装图

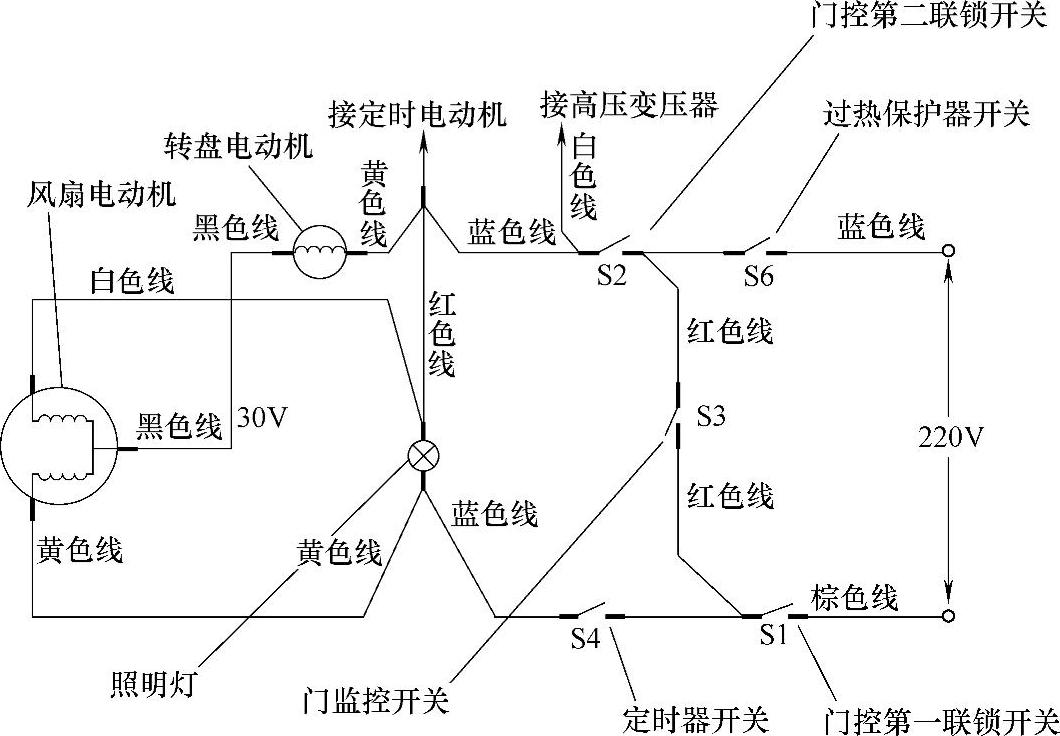

图2-57 格兰仕WP700（货号：P7021TP-6）型微波炉中风扇电动机和转盘电动机的供电电路原理图

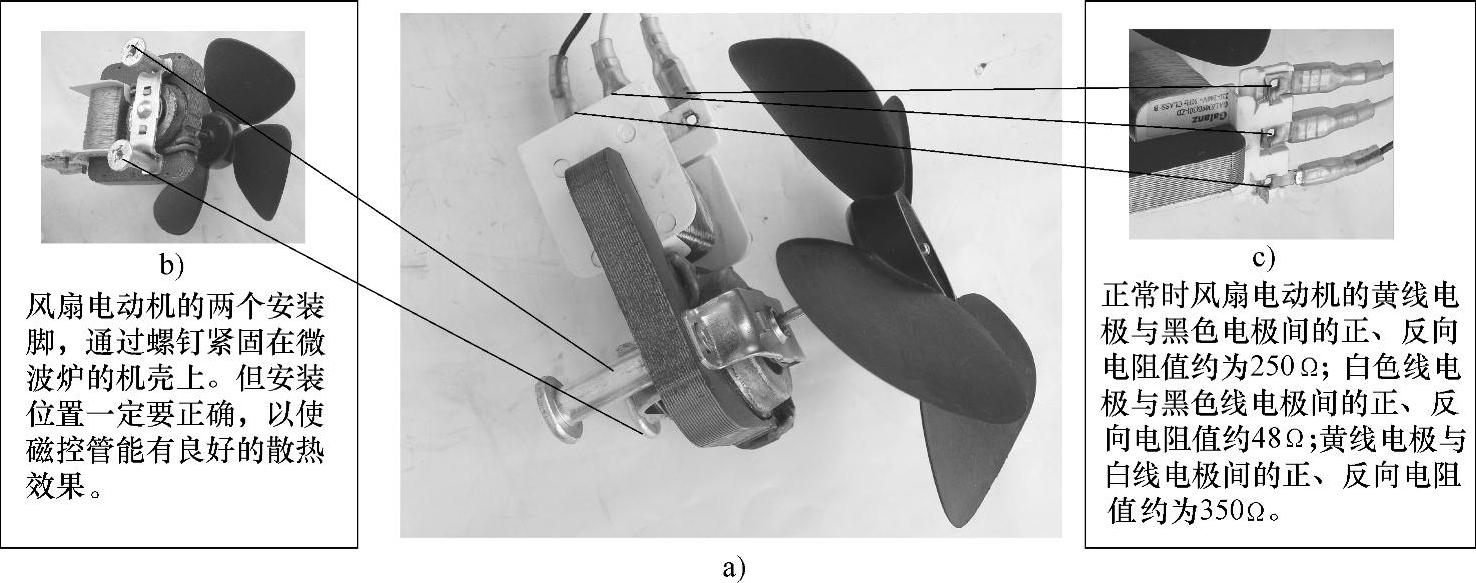

图2-58 格兰仕WP700（货号：P7021TP-6）型微波炉中风扇电动机与风扇叶轮实物图

在图2-56中，风扇电动机有3个电极，分别接黄、白、黑色导线，如图2-58中所示。其中，黄、白色导线所接电极用于220V交流电压输入，黄、白色导线的另一端接至照明灯的两个电动机，其线路组成与两电极风扇电动机的供电线路相同。在进行电路分析及故障检修时，两者可相互参考。黑色导线所接电极用于30V交流电压输出，黑色导线的另一端接至转盘电动机的一个电极，如图2-59所示。

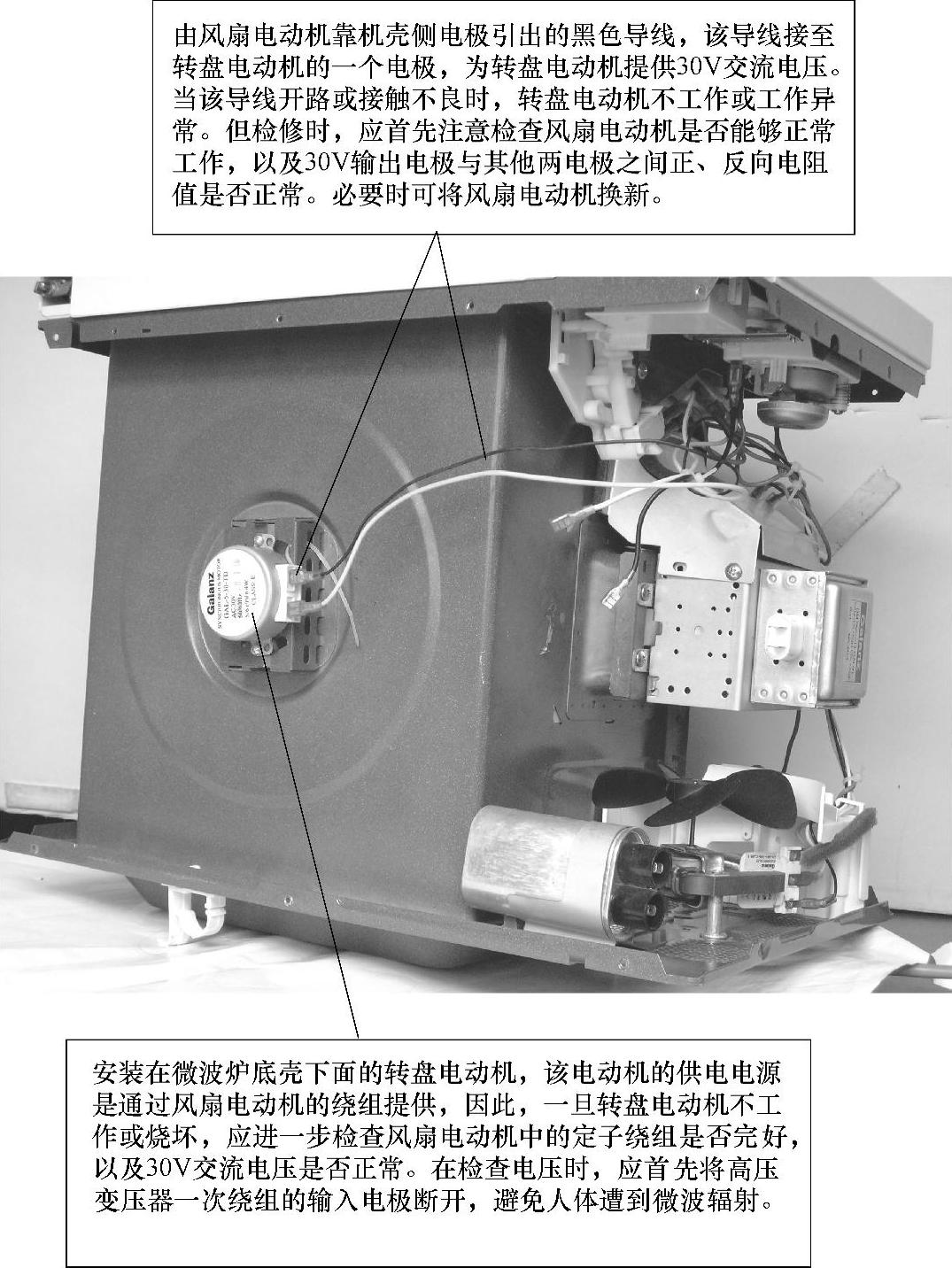

图2-59 格兰仕WP700（货号：P7021TP-6）型微波炉底面电路实物图

三电极风扇电动机电路组成的最大特点是，在风扇电动机的定子绕组中抽出一个接头，通过导线为转盘电动机供电。因此，一旦风扇电动机的定子绕组开路，就会连带转盘电动机停止工作，但风扇电动机的定子绕组漏电或局部击穿时，易使转盘电动机烧坏。这一点在电路分析及故障检修时很值得注意。

在格兰仕WP700（货号：P7021TP-6）型微波炉中，风扇电动机接白色导线电极与照明灯的一个电极相通，再通过红色导线接至定时火力一体化电动机的一个电极，并通过蓝色导线受控于门控第二联锁开关；风扇电动机接黄色导线电极与照明灯的另一个电极相通，再通过蓝色导线接至定时开关的输出端电极，并通过定时开关及输入端电极导线受控于门控第一联锁开关；风扇电动机接黑色导线电极与转盘电动机的一个输入电极直通，为转盘电动机供电。因此，在格兰仕WP700（货号：P7021TP-6）型微波炉中，当关闭炉门，扭动定时器旋钮时，随着照明灯点亮，风扇电动机和转盘电动机同时起动。
