磁控管和微波发射系统:工作原理及应用解析

格兰仕WP700型机械式微波炉中,磁控管及微波发射系统是微波加热系统电路中的核心部分,它主要是在定时火力一体化电动机的控制下向微波炉内腔食物发射具有一定功率要求的2450MHz微波,其实物如图2-51中所示。

在图2-51中,微波发射系统主要是由磁控管及固定在微波炉内腔微波输入口的铁质波导腔等组成。它们的机械性能及电气特性能直接影响微波炉的使用功率及加热效果。因此,在生产组装和维修拆卸时都有严格要求。

1.磁控管的基本要求

在微波发射系统中,磁控管必须符合国际标准,其微波发射频率必须稳定在2450MHz,且额定输出功率应为700~900W。在700W微波炉中,磁控管的额定输出功率应为700W,但在实际加热过程中,其平均输出功率不小于450W。有关磁控管的技术参数见表1-2。

在不同功率的微波炉中,所用磁控管的型号往往不同,而不同型号的磁控管,其阴极电压、灯丝电压及输出功率也不同,因此,在维修更换磁控管时,一定保持型号一致,应急代换时要保证额定输出功率基本相同。

2.波导装置及波导挡板的功能作用(www.daowen.com)

在格兰仕WP700型机械式微波炉中,由铁质材料制成并固定在微波炉内腔输入口的波导装置及安装在波导腔出口的用云母材料制成的波导挡板,是微波发射系统中的重要组成部分。其中,波导装置主要是用于导引微波能量,使微波向所设计的方向传输,并散射在被加热的食物中。波导装置的导引效率越高,微波加热的有效功率就越高;波导挡板的作用是阻挡微波炉内腔食物产生的蒸汽进入波导腔中,防止磁控管发射天线遭到侵蚀。因此,波导装置及波导挡板在微波发射系统中有着重要作用,在生产和维修过程中,对波导装置处理不当,将会引起微波泄漏或造成微波发射的有效功率下降。

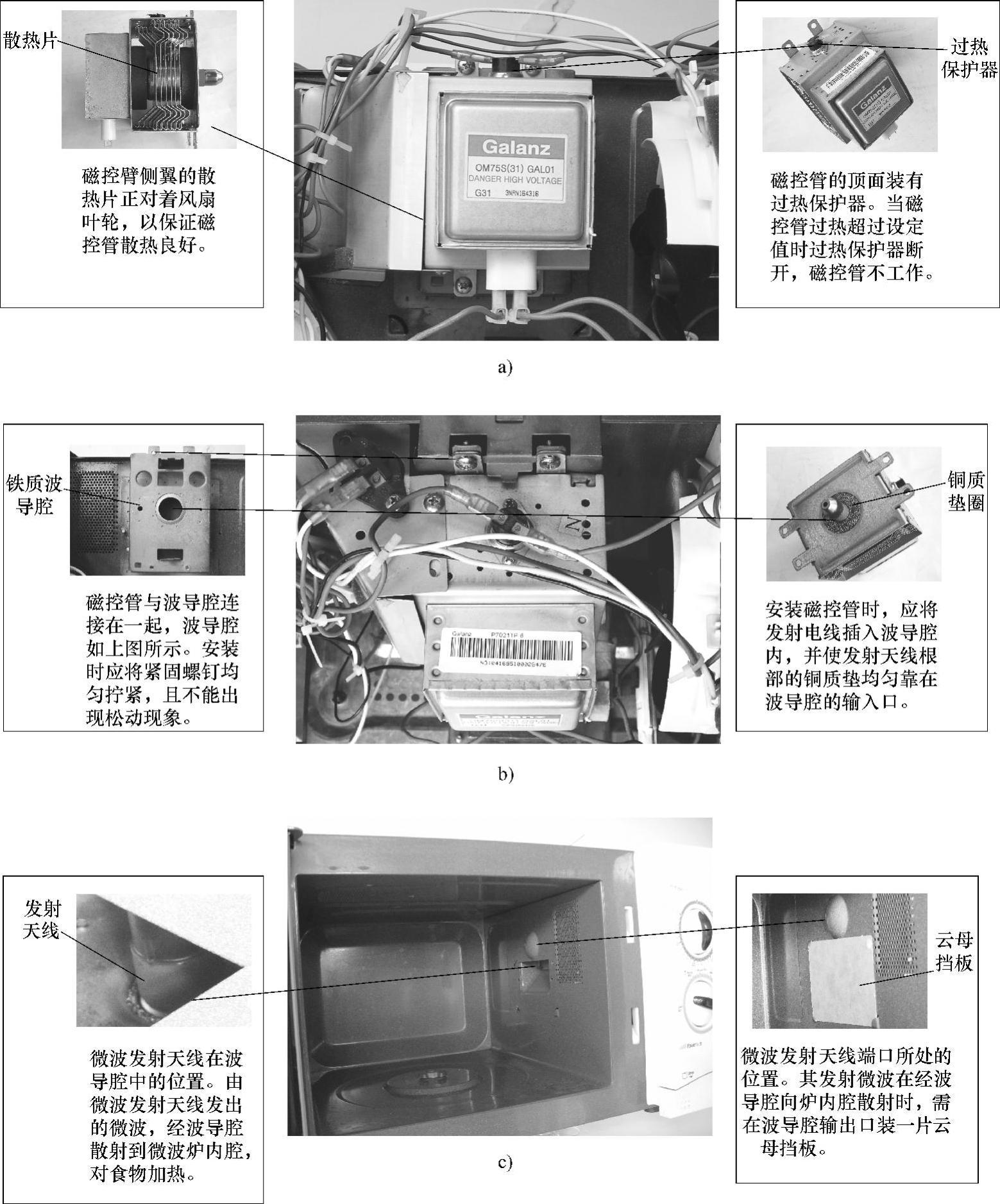

图2-51 格兰仕WP700(货号:P7021TP-6)型微波炉中磁控管及微波发射系统实物图

另外,在波导装置中,伸入波导腔的发射天线根部的铜质高频网状垫圈,应均匀平整地紧靠在波导腔的输入口,以起到绝缘密封作用。在生产和维修的安装过程中,若不慎使垫圈损坏或安装螺钉紧固不均匀,都易出现微波泄漏。这一点是绝对不允许的。
