定时器控制系统通常是由定时器和定时火力一体化电动机等组成在一个独立的铁制骨架上，并由定时、火力两个旋钮控制。它在机械式微波炉中比较通用，一般情况下，不同机型中的定时器控制系统都可以更换。因此，这里就仅以格兰仕WP700型机械式微波炉为例，对其基本功能进行分析介绍。其实物如图2-34所示，面板控制旋钮及功能控制如图2-35所示。

图2-34 格兰仕WP700（货号：P7021TP-6）型微波炉中定时器控制系统实物图

图2-35 格兰仕WP700（货号：P7021TP-6）型微波炉前面板定时、火力旋钮及指示档位实物图

1.定时控制功能

定时控制功能主要是设定微波炉的加热时间，加热时间越长，微波发射的时间也就越长，食物被烹调的也就越好。不同的食物需要有恰到好处的烹调时间，而这个烹调时间就主要是通过旋转门面板上的定时旋钮来设定。

在图2-35a中，当扭动定时器旋钮时，通过固定在轴杆上的齿轮装置，首先使定时器内部的定时开关触头接通，定时火力一体化电极的输入电极被接通，如图2-36所示。当定时开关刚一接通时，定时火力一体化电动机便开始转动，在此基础上继续向前扭动定时器旋钮，即可改变定时齿轮的角度，以设定定时器开关的接通时间，定时齿轮的改变角度越大，定时开关的接通时间越长，反之，则越短。定时开关接通时间的长短，就控制了微波炉的加热时间，但在通常情况下，定时开关的最长接通时间是30min。

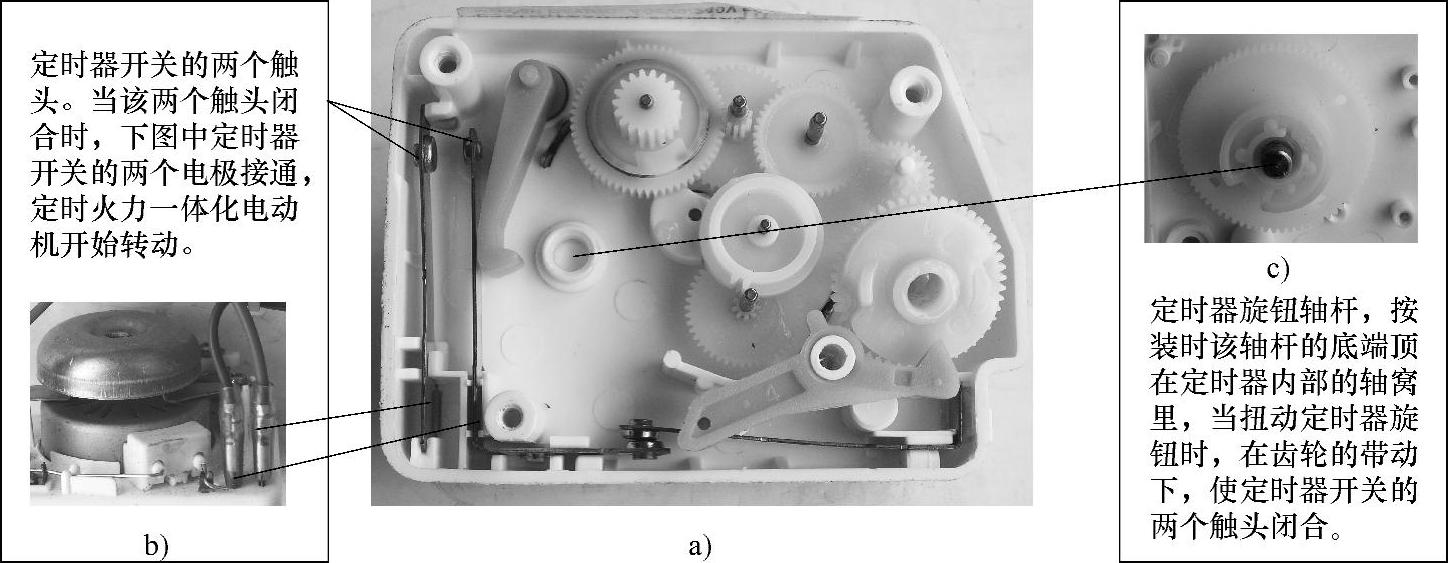

图2-36 定时器内部的定时开关实物图

在图2-36中，定时器内部触头开关是在一些组合齿轮的控制下，在设定时间结束时断开的。但组合齿轮的运行动力不是由传统钟表中的发条（钢卷弹簧）提供，而是由定时火力一体化电动机来带动，因此，在刚一扭动定时旋钮就使定时火力一体化电动机转动的第一层意义就是为定时组合齿轮提供动力，以实现倒计时功能。倒计时的时间越长，微波炉加热的定时时间就越长。在图2-35中，若将定时器旋钮白色指示线头指向“5”，则定时时间为5min，如图2-37所示；若将定时器旋钮白色指示线头指向“12”，则定时时间为12min，如图2-38所示；若将定时器旋钮白色指示线头指向“20”，则定时时间为20min，如图2-39所示；若将定时器旋钮白色指示线头指向“27”，则定时时间为27min，如图2-40所示；若将定时器旋钮白色指示线头指向“30”，则定时时间为30min，也就是最大的定时时间，如图2-41所示。在定时时间设定后，旋钮在定时火力一体化电动机的带动下会缓慢逆时针倒转，待回归至零时，有一声铃响，警示规定的加热时间结束，并提醒用户可以打开炉门取出食物。

在定时器旋钮处于逆时针倒转过程中，应避免手动助推定时器旋钮，或将定时器旋钮一下拧回到“0”点位置，以防止定时火力一体化电动机不能正常工作或损坏电动机。因此，若想在定时器旋钮逆时针回转过程中停止微波加热，可直接拉开炉门，由门控第一联锁开关和门控第二联锁开关切断定时火力一体化电动机的供电电源，然后再将定时旋钮手动归0，以使定时器开关断开，为下次操作定时器旋钮做好预备工作。

图2-37 5min定时设置实物图

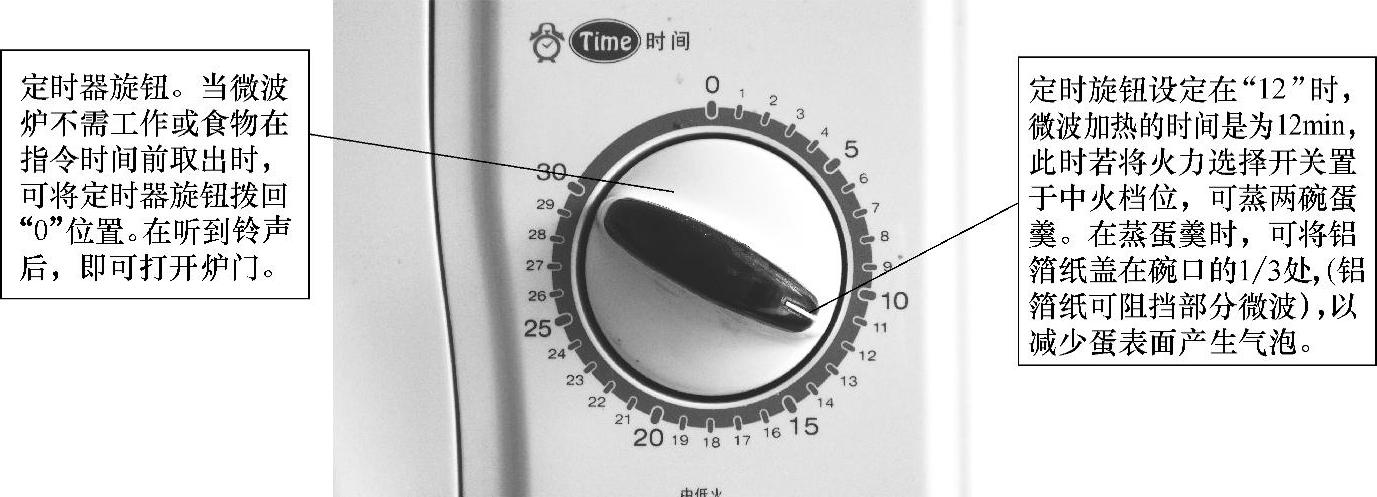

图2-38 12min定时设置实物图

图2-39 20min定时设置实物图

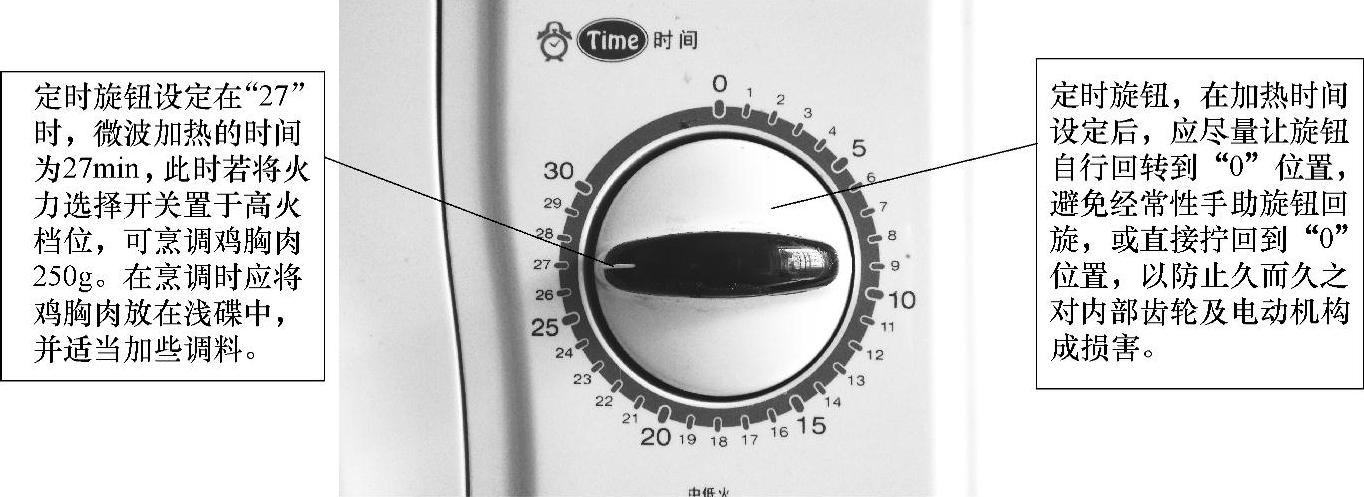

图2-40 27min定时设置实物图

2.火力控制功能(www.daowen.com)

火力控制功能主要是设定磁控管的输出功率，输出功率越大，磁控管间歇发射微波的时间就越长，烹调食物的火力就越大，越有利于烹调体积较大的食物。烹调火力可通过旋转小面板上的火力旋钮来设定，见图2-35。

在图2-35a中，当扭动火力旋钮时，通过蜗杆装置可调整火力控制齿轮的旋转角度，旋转角度越大，火力开关断开的时间越短，火力也就越大，但控制齿轮的旋转动力是由定时火力一体化电动机提供的。因此，火力触头开关是在控制齿轮的旋转角度和定时火力一体化电动机的联合控制下不断接通与断开，且每次接通与断开的周期为30s，如图2-42所示。当定时时间设定后火力触头开关就在定时火力一体化电动机的作用下以30s周期不断循环工作（这也是定时火力电动机的第二层用意，第一层用意是驱动定时齿轮）。在30s周期内，火力开关接通与断开的时间有不同的比例，以便设定不同的微波火力。

图2-41 30min定时设置实物图

图2-42 定时器内部的火力开关控制系统实物图

在图2-35a中，若将火力旋钮白色指示线指向不同的档位，火力开关就有不同的接通时间和断开时间，进而有不同的微波火力，如图2-43～图2-48所示。

图2-43 Low低火力设置实物图

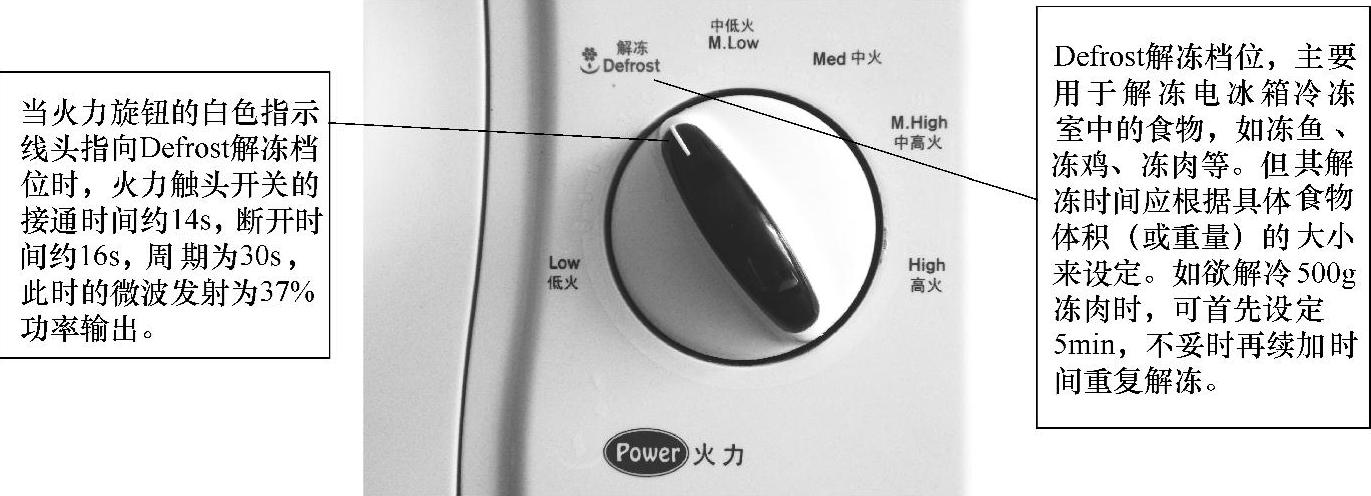

图2-44 Defrost解冻火力设置实物图

图2-45 M·Low中低火力设置实物图

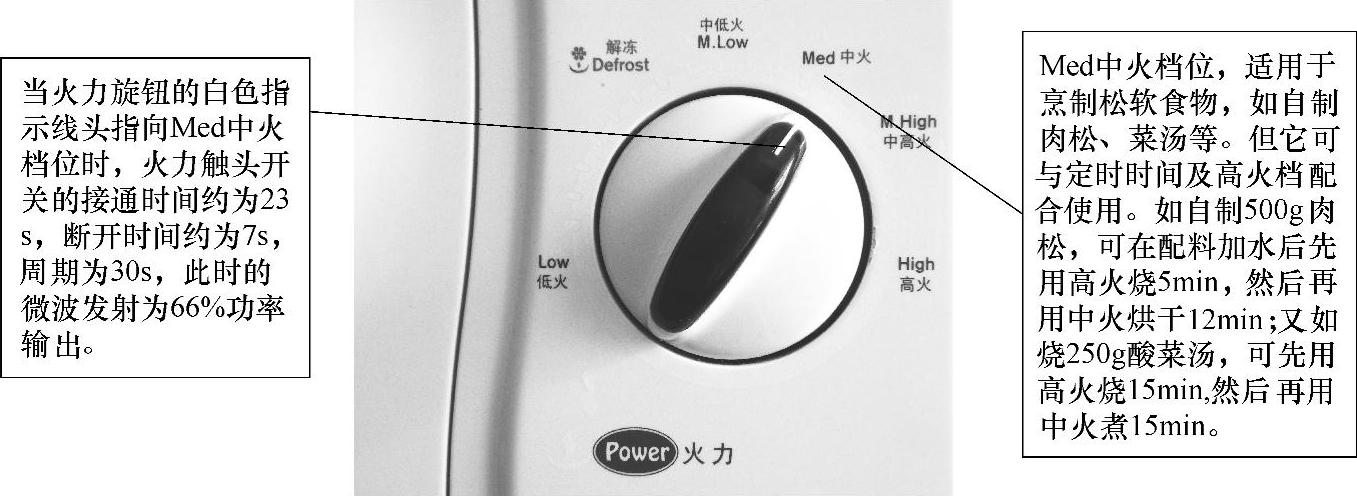

图2-46 Med中火力设置实物图

图2-47 M·High中高火力设置实物图

图2-48 High高火力设置实物图
