门控联锁开关通常是由3只轻触开关联合组成在门控塑料骨架上，并由炉门钩的插入和退出进行控制。其控制方式在不同机型中并不完全相同。

1.格兰仕WP700（货号：P7021TP-6）型微波炉门控开关电路

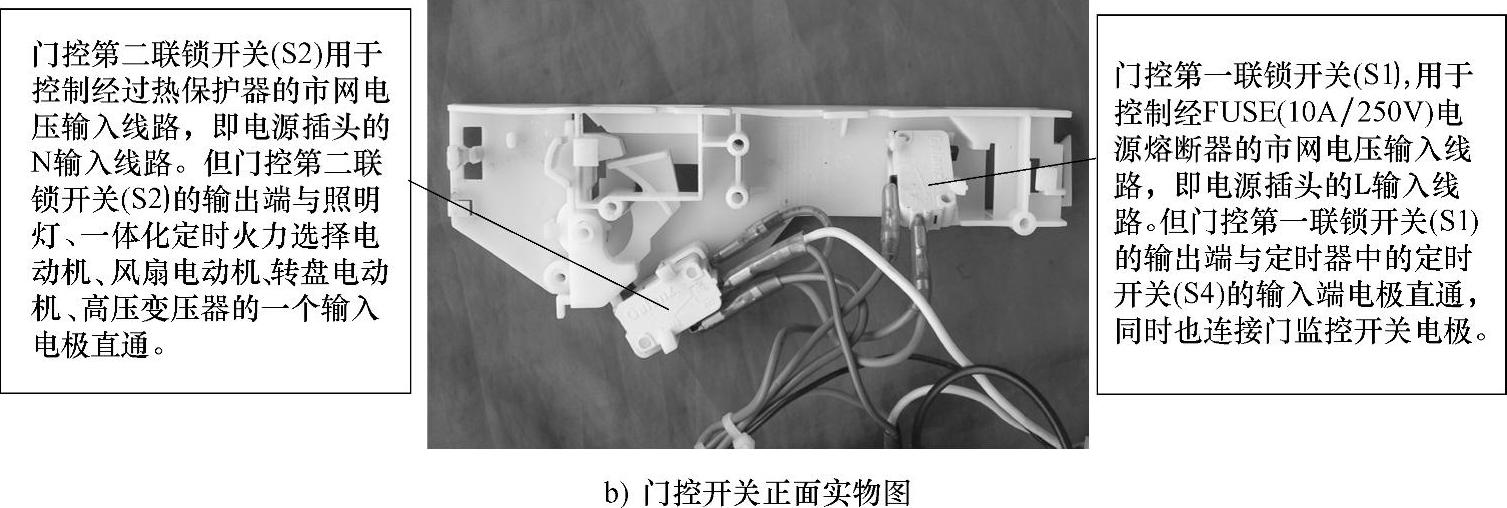

格兰仕WP700（货号：P7021TP-6）型微波炉中的门控开关电路主要由3只轻触开关及一些接插件和多种颜色导线等组成，如图2-7所示，其电路原理图如图2-8所示。这3只轻触开关是在炉门打开或关闭状态下转入导通或断开的。因此，在了解门控开关电路的工作原理时，首先应弄清楚门钩与3只轻触开关的动作过程。

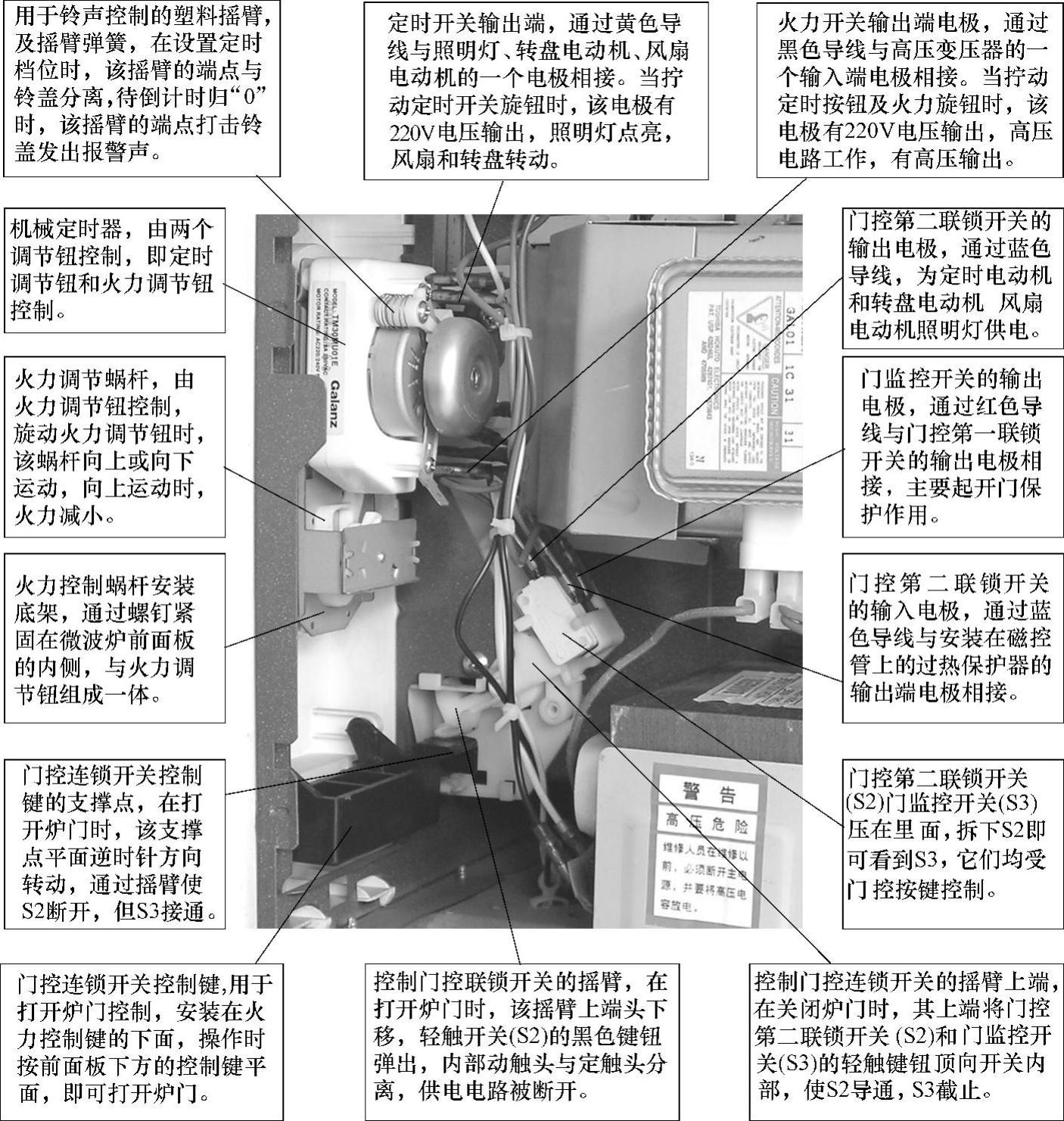

图2-6 格兰仕WP800（货号：WP800T）型微波炉门控电路实物图

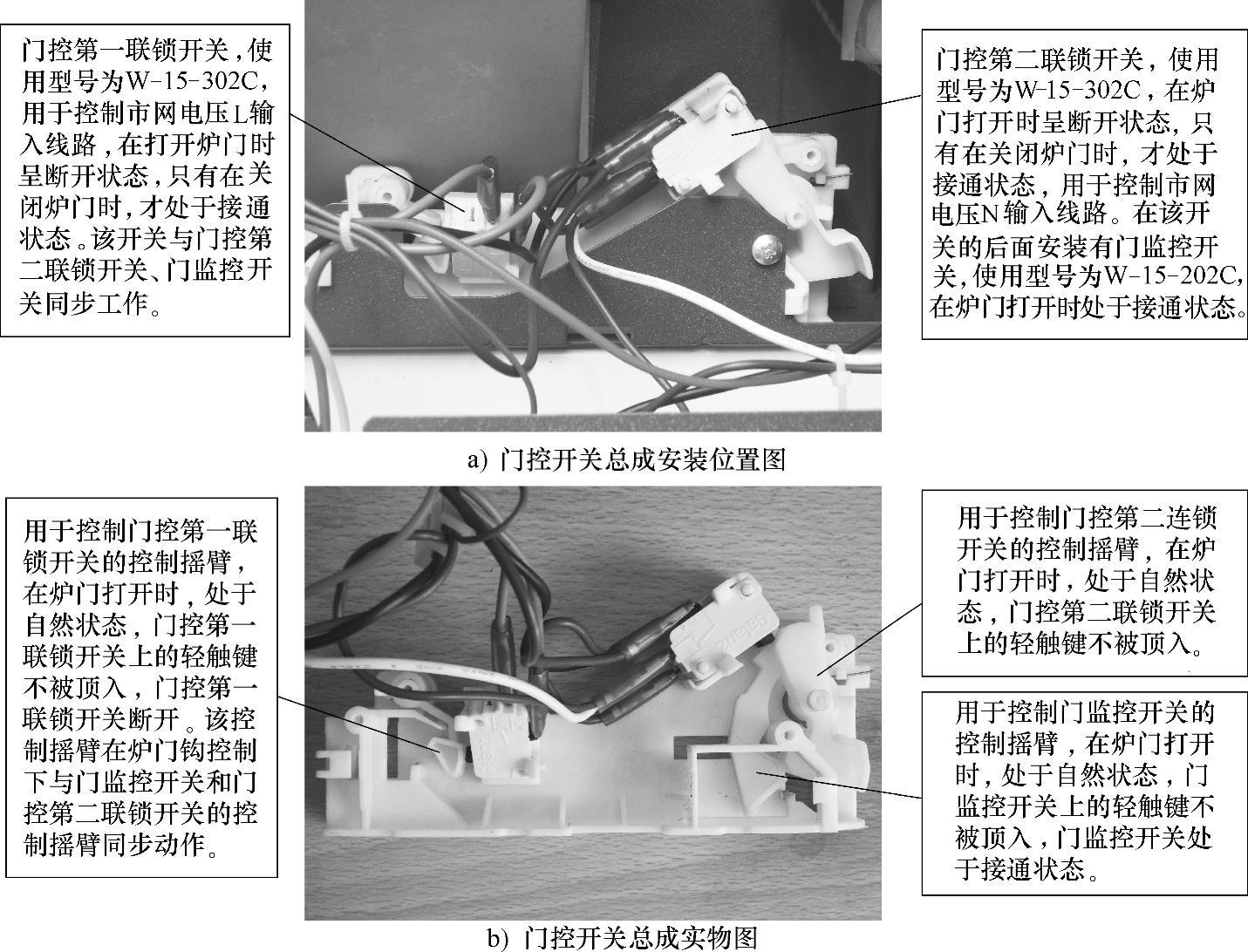

图2-7 格兰仕WP700（货号：P7021TP-6）型微波炉中门控开关电路实物图

图2-7 格兰仕WP700（货号：P7021TP-6）型微波炉中门控开关电路实物图（续）

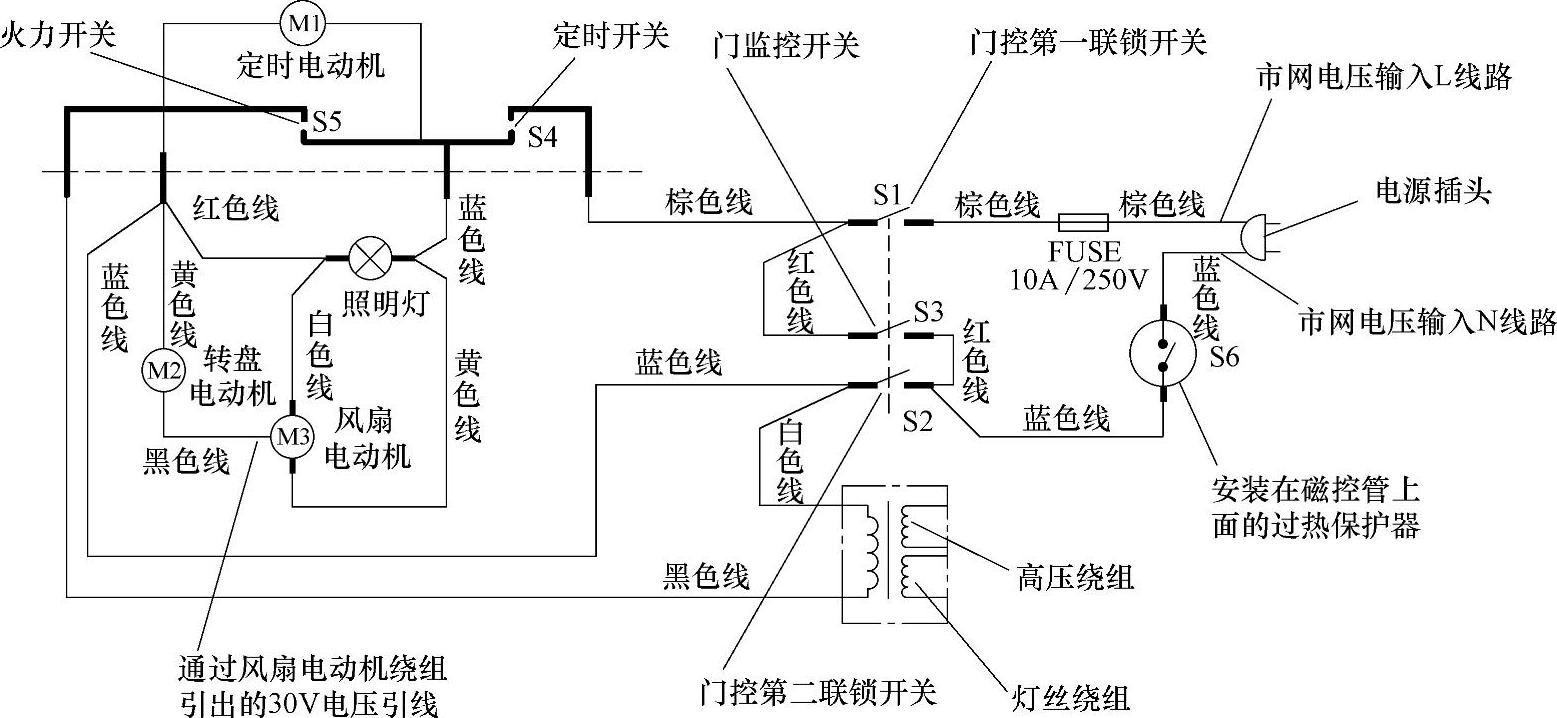

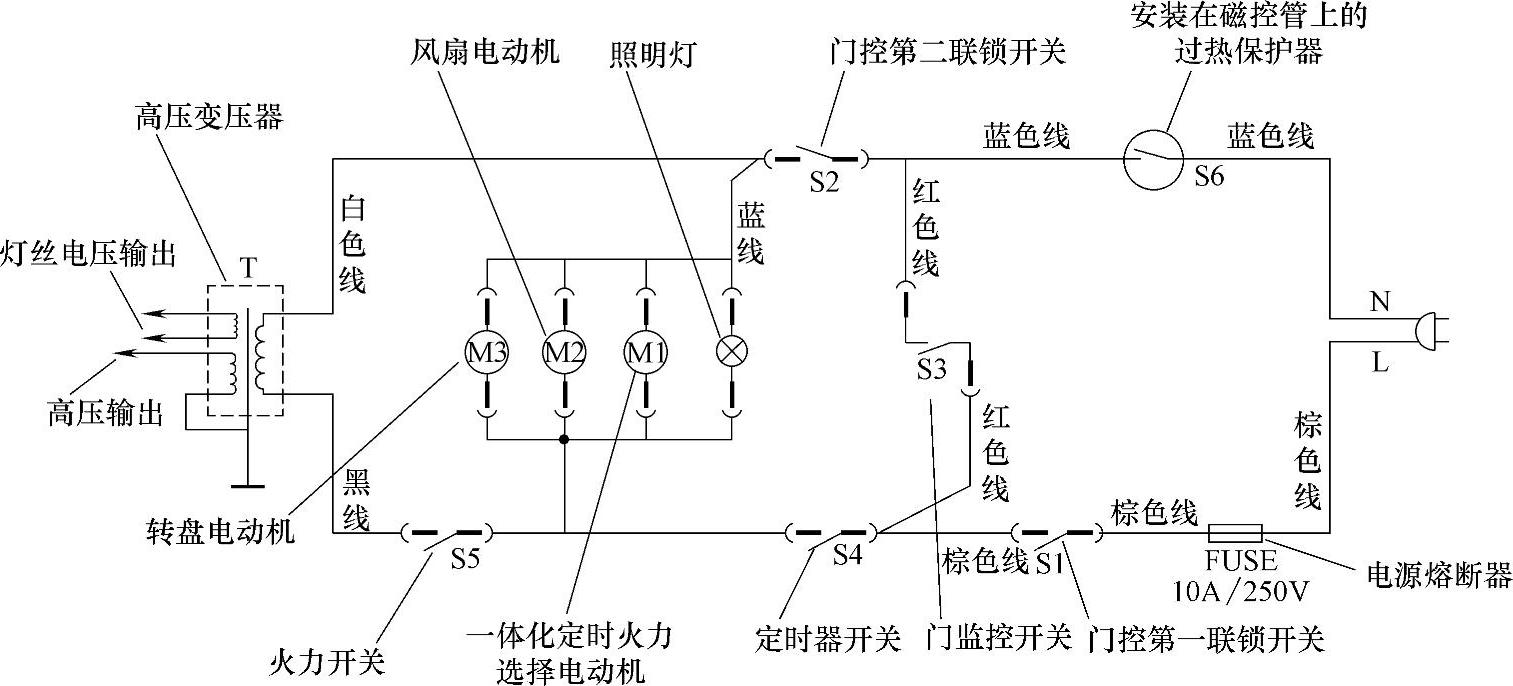

图2-8 格兰仕WP700（货号：P7021TP-6）型微波炉中门控开关电路原理图

注：该图依实物绘制，仅供参考。

（1）炉门钩的控制功能

炉门钩的控制功能主要是在炉门关闭时能够使门控第一、第二联锁开关（S1、S2）接通，门监控开关（S3）断开，而在炉门打开时能够使门控第一、第二联锁开关断开，门监控开关接通，如图2-9和图2-10所示。

在图2-10中，在关闭炉门时，门钩的顶尖必须是伸入到合适的位置，以使第一、第二联锁开关接通，而使门监控开关断开。这就要求门钩的长度必须合适，同时联锁开关总成骨架的安装位置必须准确。否则会使门钩顶尖的插入位置偏离要求的设定位置，进而造成门控开关不能接通或门监控开关不能断开的故障。

在图2-10中，炉门的上面门钩主要是控制门控第一联锁开关。在插入门钩时，门钩的顶尖刚好顶在门控第一联锁开关的轻触键上，并使轻触键向开关内部压缩，以使内部触头开关闭合，如图2-11所示。

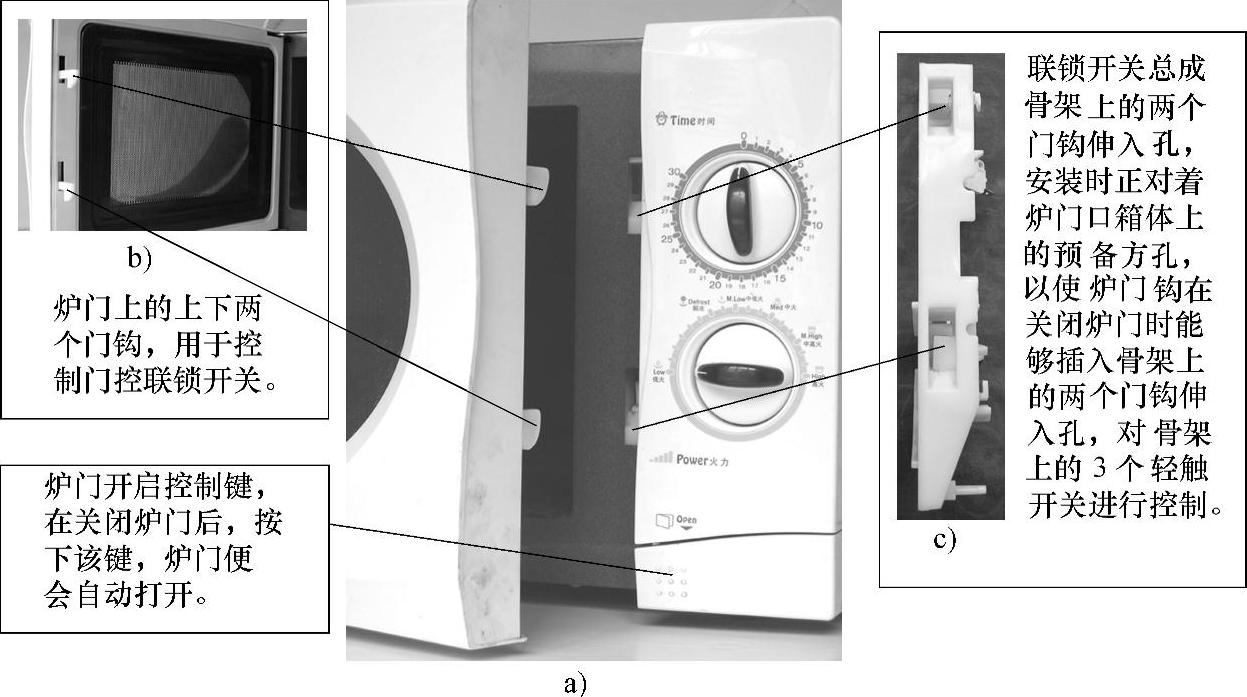

图2-9 格兰仕WP700（货号：P7021TP-6）型微波炉门钩位置实物图

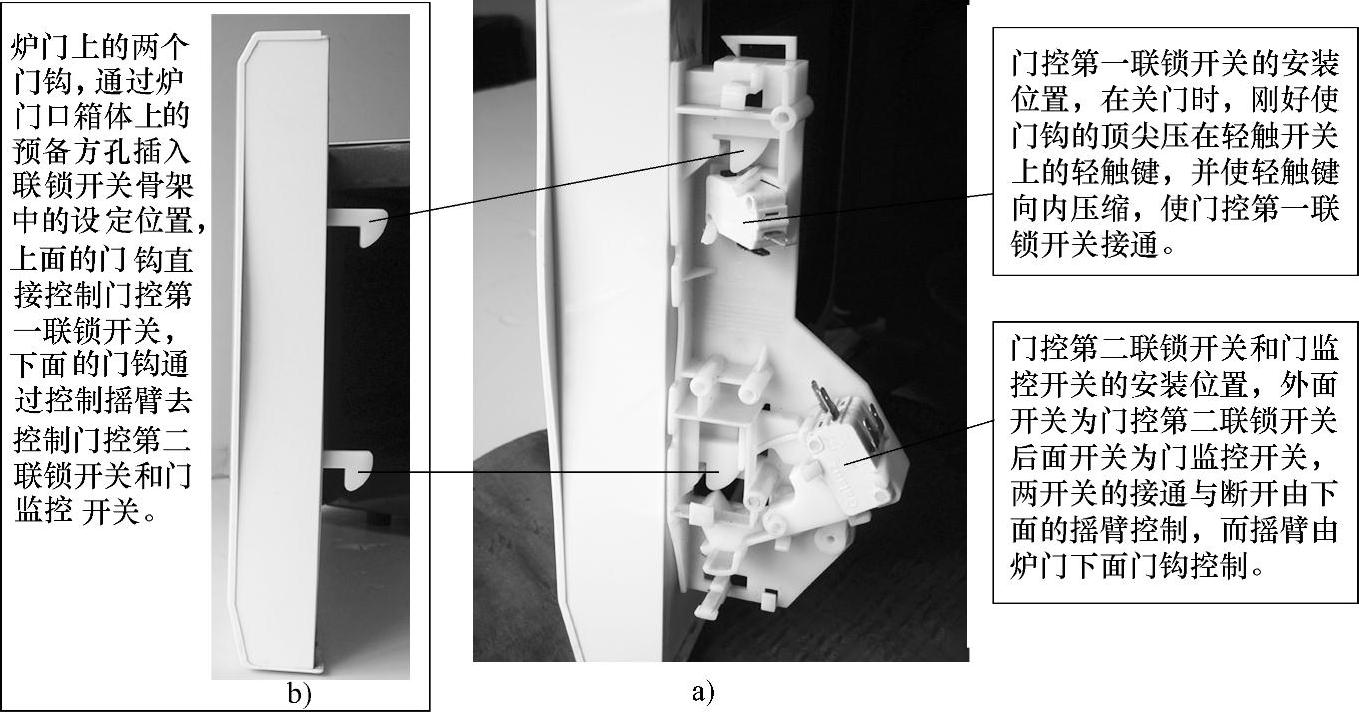

图2-10 格兰仕WP700（货号：P7021TP-6）型微波炉门钩控制实物图

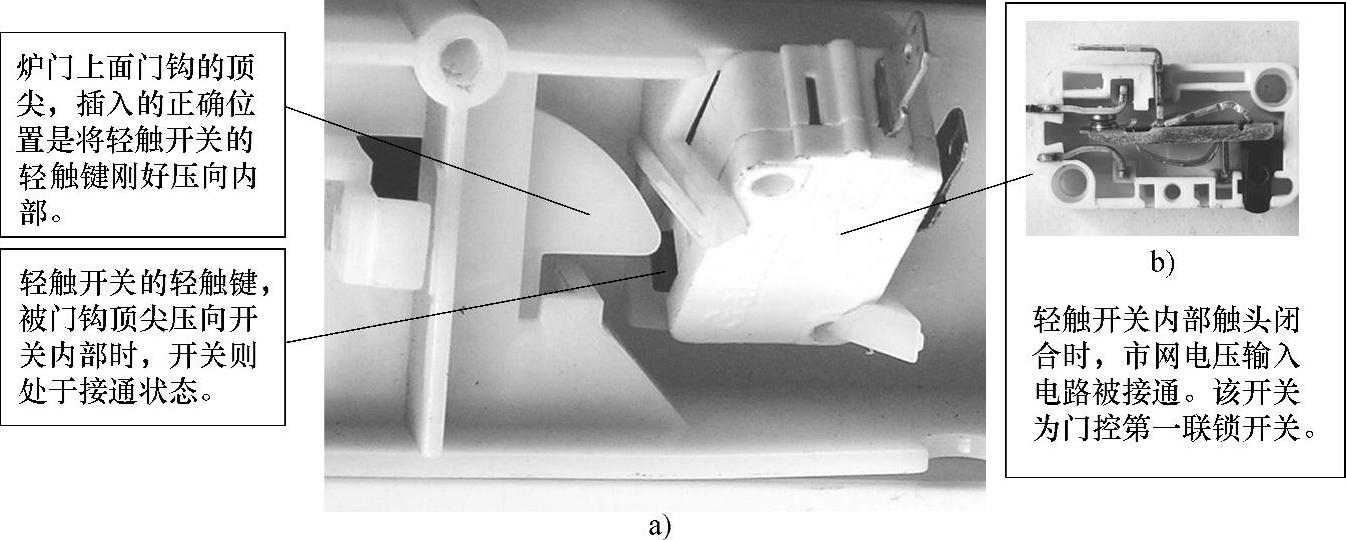

图2-11 炉门的上面门钩控制位置实物图

在图2-10中，炉门下面的门钩主要是控制门控第二联锁开关和门监控开关，但它是通过两个摇臂进行控制的，如图2-12所示。在打开炉门，抽出门钩时，两个摇臂回到自然状态，门控第二联锁开关和门监控开关的轻触键弹出，如图2-13和图2-14所示。在门控第二联锁开关的轻触键弹出时，其内部的触头开关分离，市网电压输入线路被断开；在门监控开关的轻触键弹出时，其内部的触头开关闭合，起到炉门打开时的保护作用。但在插入门钩时，由于门钩的几何设计，使门监控开关先于门控第二联锁开关动作，即门控第二联锁开关还没有接通时，门监控开关就已经断开；而在打开炉门抽出门钩时，门控第二联锁开关先于门监控开关动作，即在门监控开关接通之前，门控第二联锁开关就已经断开，它们的时间差极短，主要由门钩的圆滑曲线的长度决定，如图2-15所示。

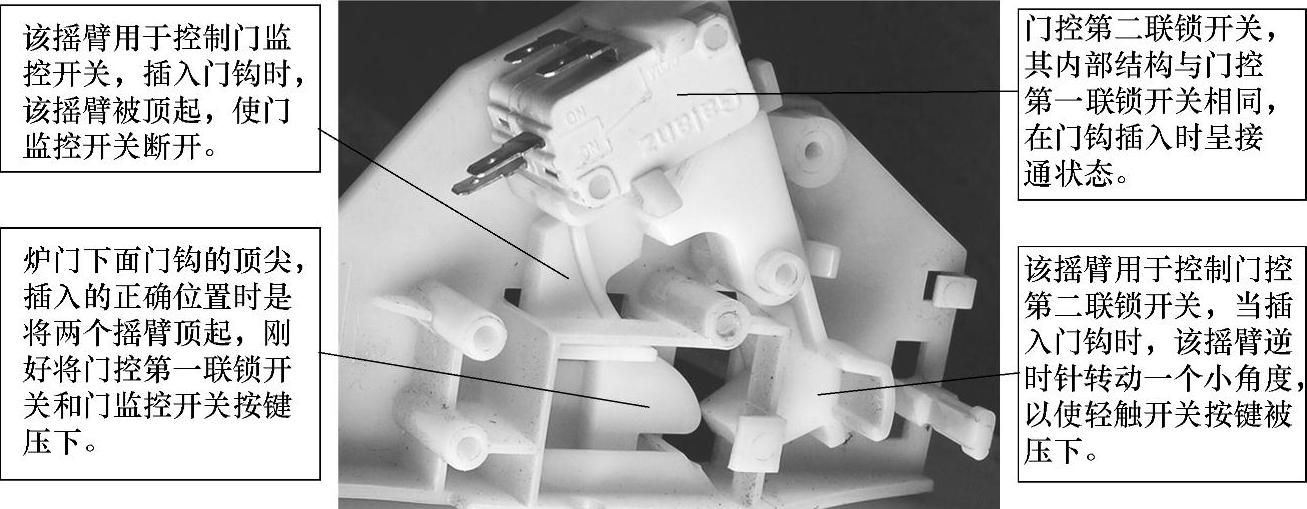

图2-12 炉门的下面门钩控制位置实物图

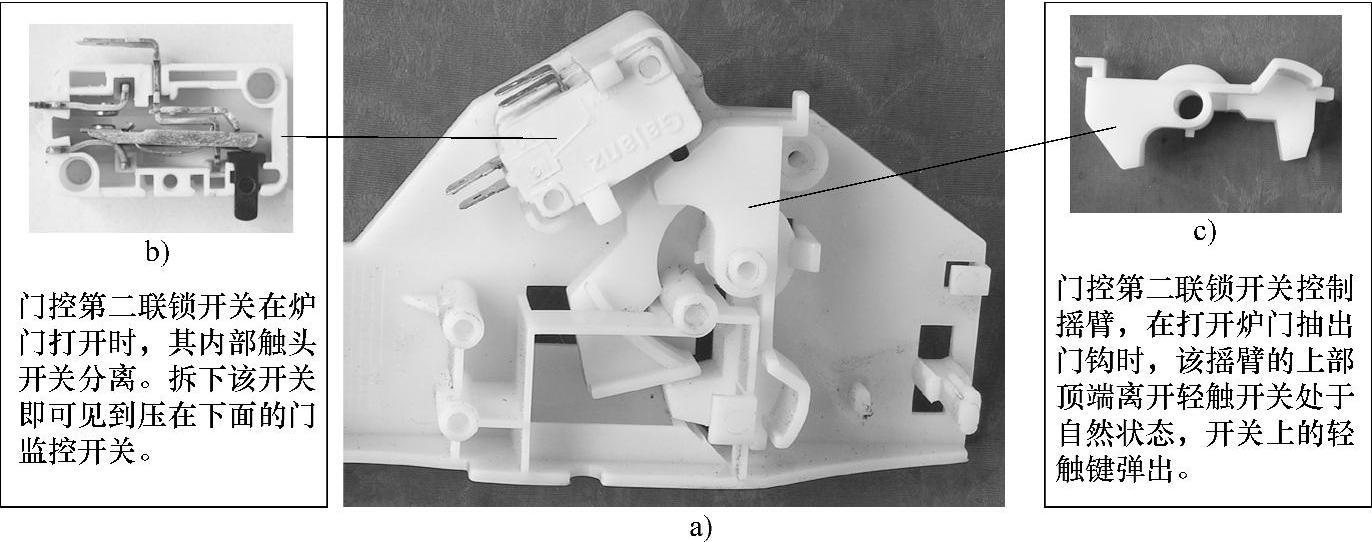

图2-13 门控第二联锁开关控制摇臂处于自然状态实物图

（2）门控第一联锁开关电路

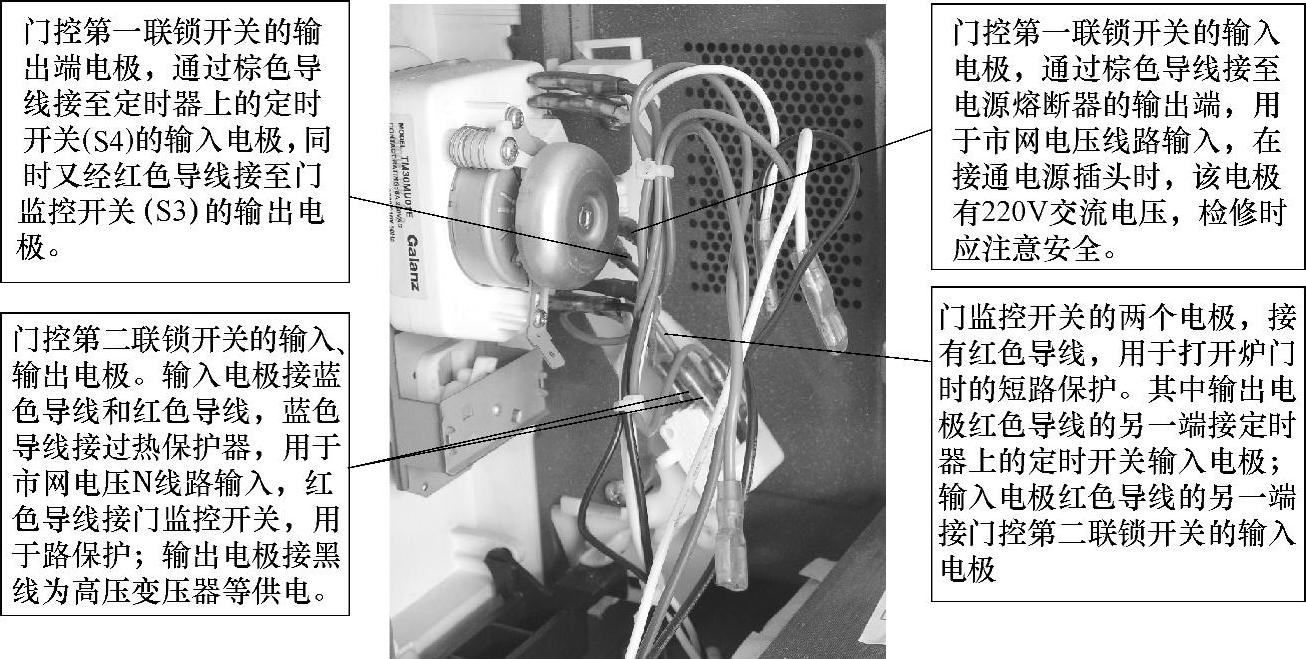

在格兰仕WP700（货号：P7021TP-6）型微波炉中，门控第一联锁开关电路主要由W-15-302C轻触开关、棕色导线、8A／250V电源熔断器等组成，其实物如图2-16和图2-17所示，电路原理图见图2-8。

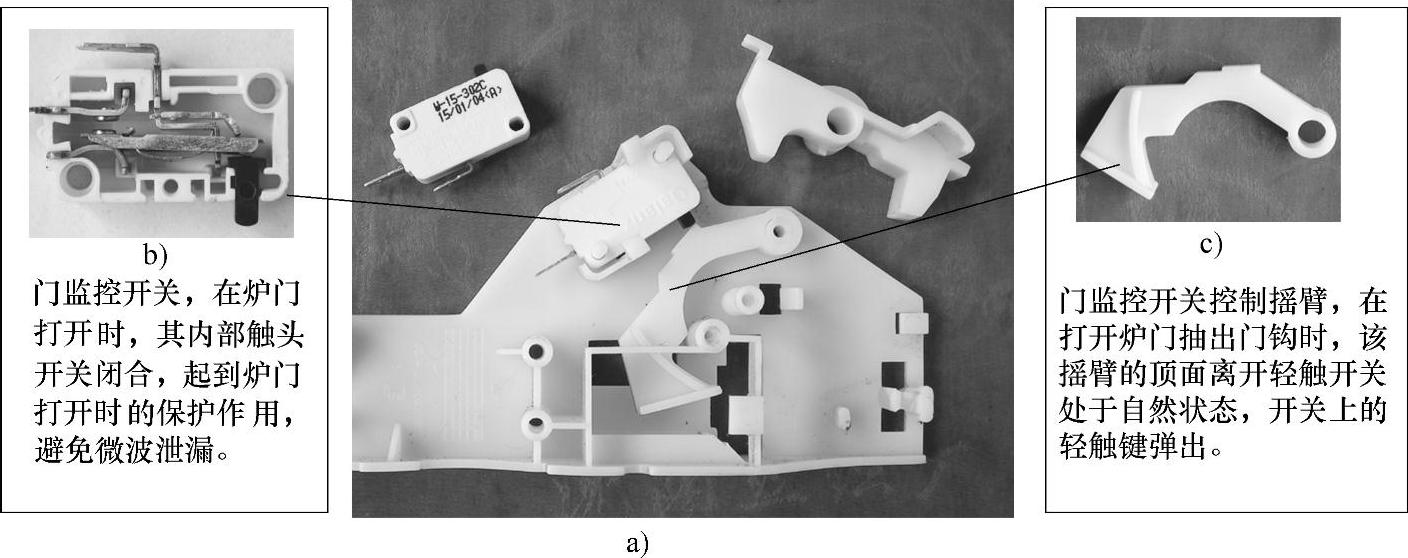

图2-14 门监控开关控制摇臂处于自然状态实物图

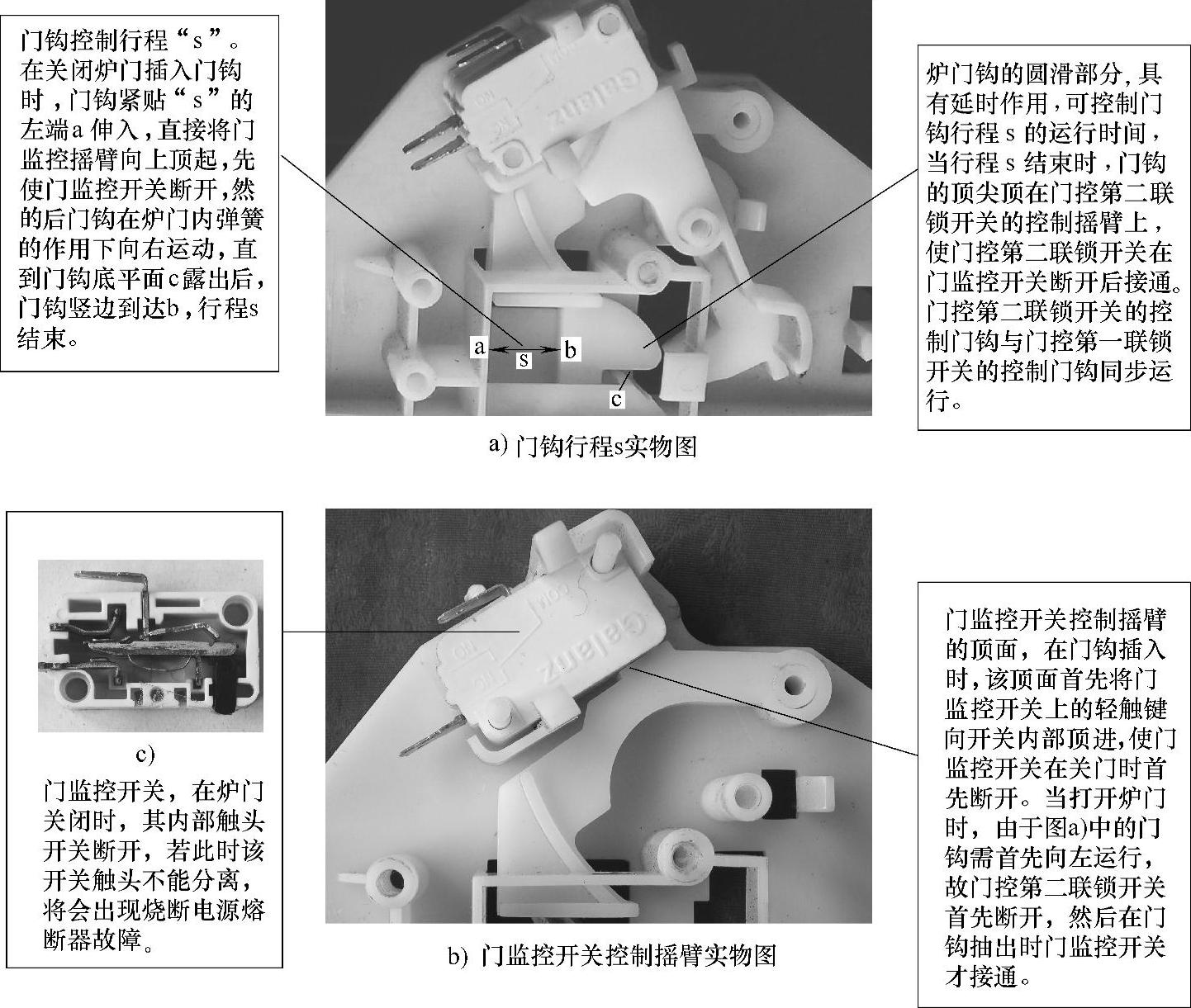

图2-15 门控第二联锁开关和门监控开关受控过程实物图

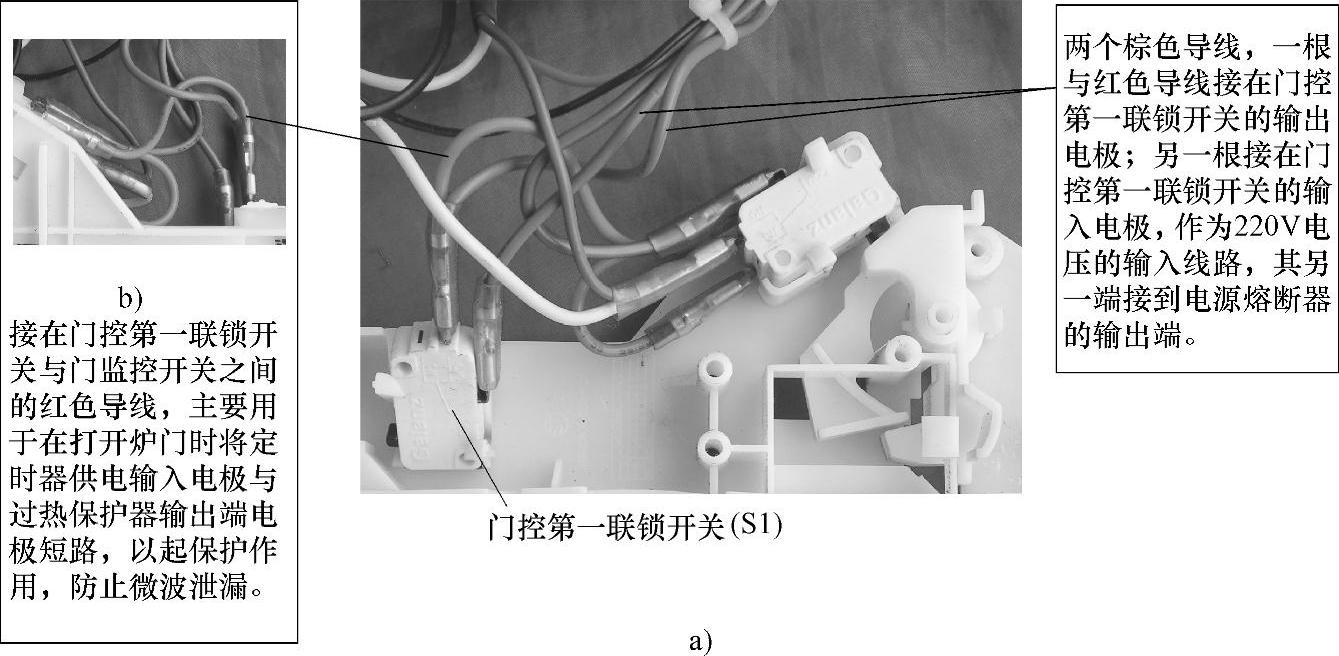

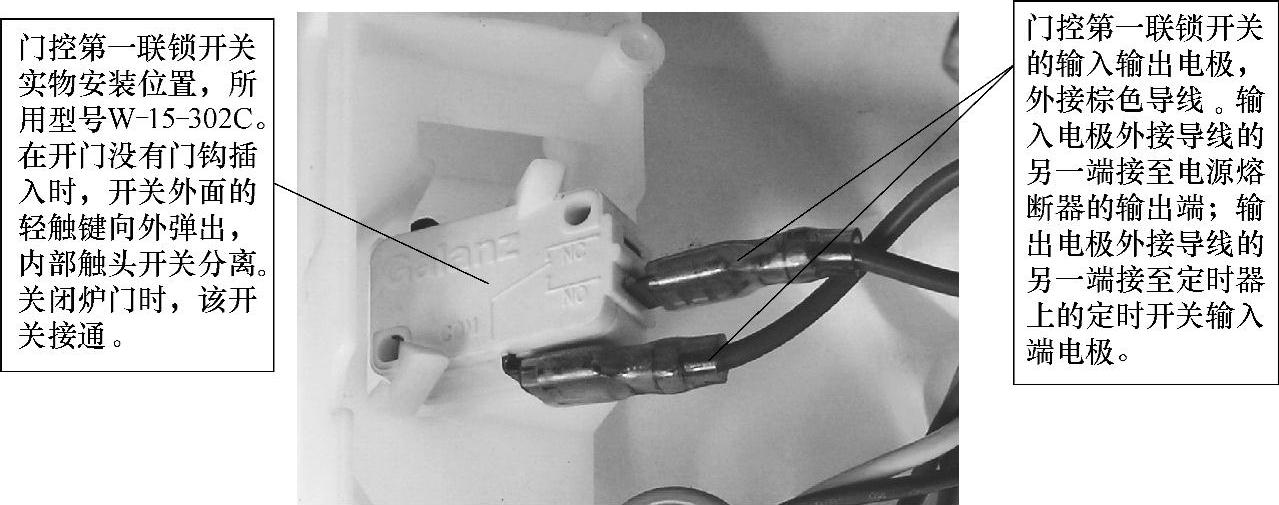

图2-16 格兰仕WP700（货号：P7021TP-6）型门控第一联锁开关及外接导线实物图

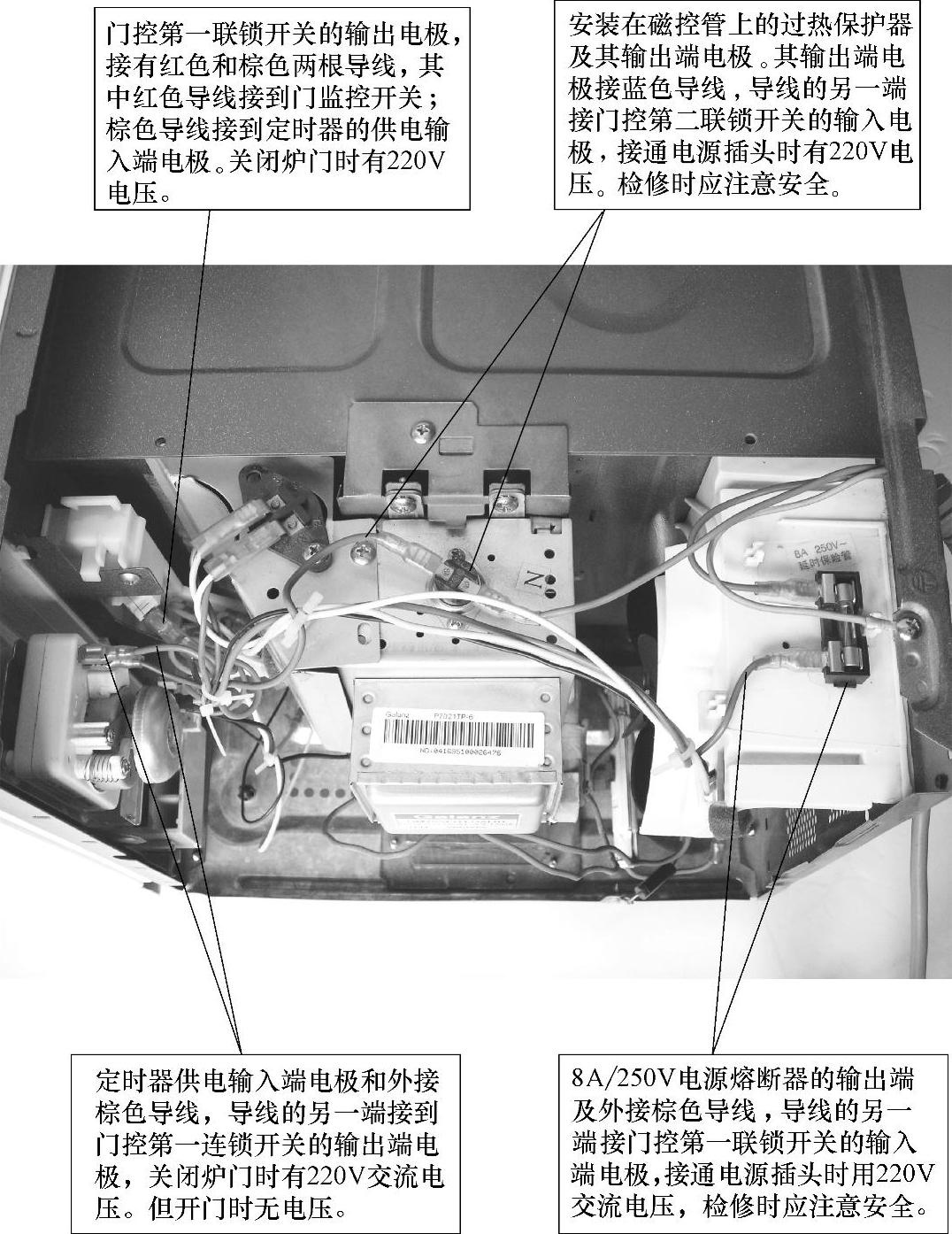

图2-17 格兰仕WP700（货号：P7021TP-6）型微波炉市网电压输入线路实物图

在图2-16中，门控第一联锁开关的输出电极接有红色和棕色两根导线，只有在关闭炉门时才有220V交流电压输出；门控第一联锁开关的输入电极只接一根棕色导线，只要将电源插头接入市网电压插座时就有220V交流电压，检修时应注意安全。

（3）门控第二联锁开关电路

在格兰仕WP700（货号：P7021TP-6）型微波炉中，门控第二联锁开关电路主要由W-15-302C轻触开关、蓝色和白色导线、过热保护器等组成，用于市网电压N输入线路，其实物如图2-18所示，其电路原理图见图2-8。

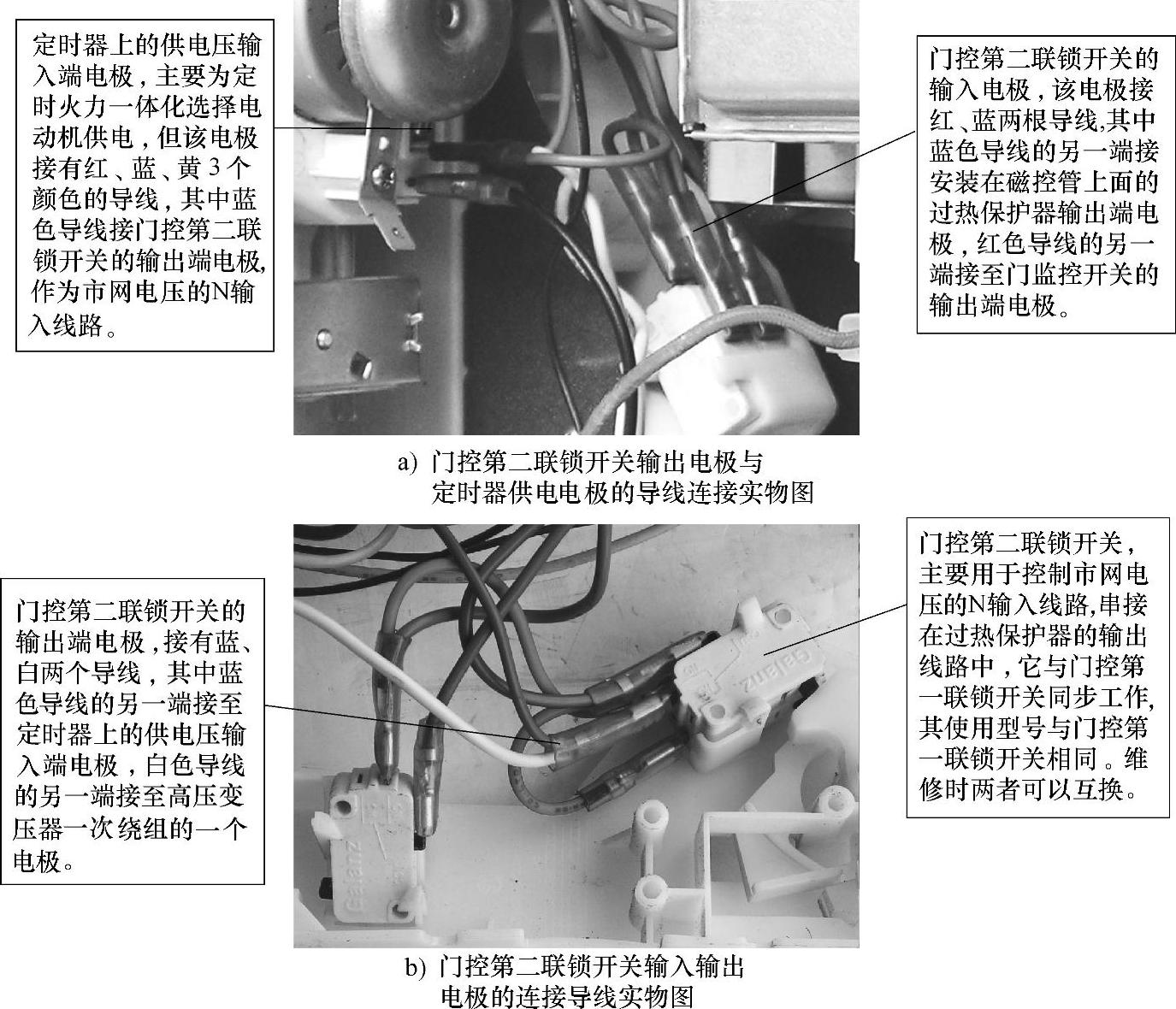

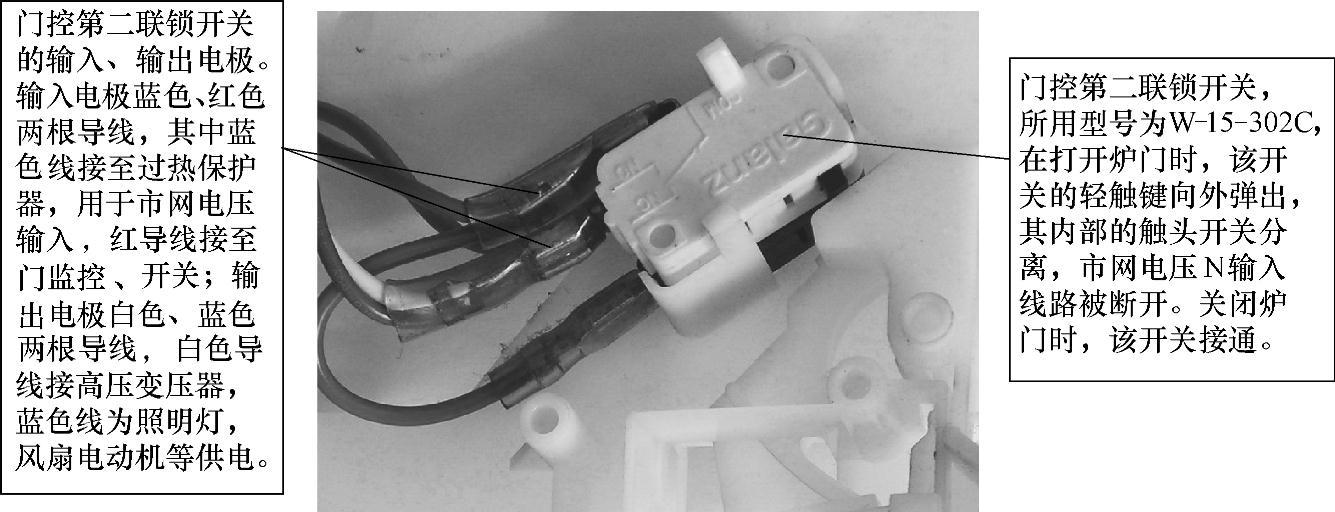

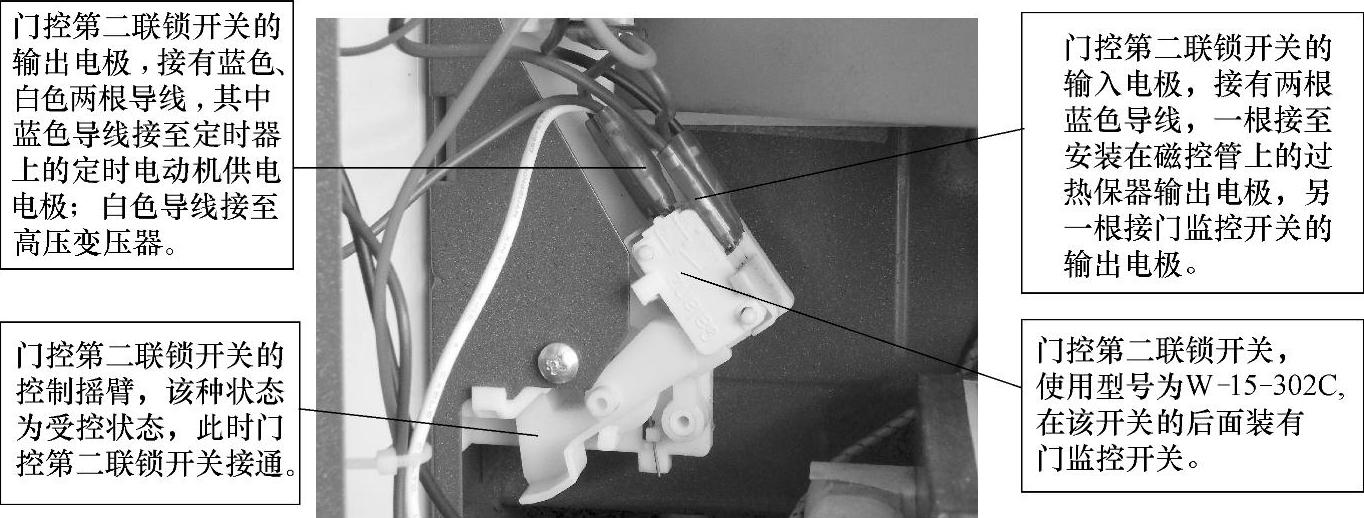

图2-18 格兰仕WP700（货号：P7021TP-6）型电动机门控第二联锁开关及外接导线实物图

在图2-18（或图2-8）中，门控第二联锁开关，在关闭炉门时，有220V交流电压输出，并通过白色导线为高压变压器供电，同时又通过蓝色导线为定时器的定时电动机供电，但在定时电动机供电电极上又引出红、黄两根导线，其中红色导线为照明灯和风扇电动机供电，黄色导线为转盘电动机供电。因此，当门控第二联锁开关导通时，风扇和转盘应同时转动，照明灯也点亮。

（4）门监控开关电路

在格兰仕WP700（货号：P7021TP-6）型微波炉中，门监控开关电路主要由W-15-202C和两根红色导线等组成，用于炉门打开时的一种保护，其实物如图2-19所示，电路原理图见图2-8。

在图2-19（或图2-8）中，门监控开关只有在打开炉门时才会处于导通状态，但此时门第一、第二联锁开关必须断开。在打开炉门时，门监控开关将门控第一联锁开关的输出端与门控第二联锁开关的输入端短接，以防止因门控开关漏电或未彻底断开而使高压电路在打开炉门时处于工作状态，形成微波泄漏，对人体造成危害，这一点是绝对不允许的。因此，在微波炉中，门监控开关电路必须工作可靠。

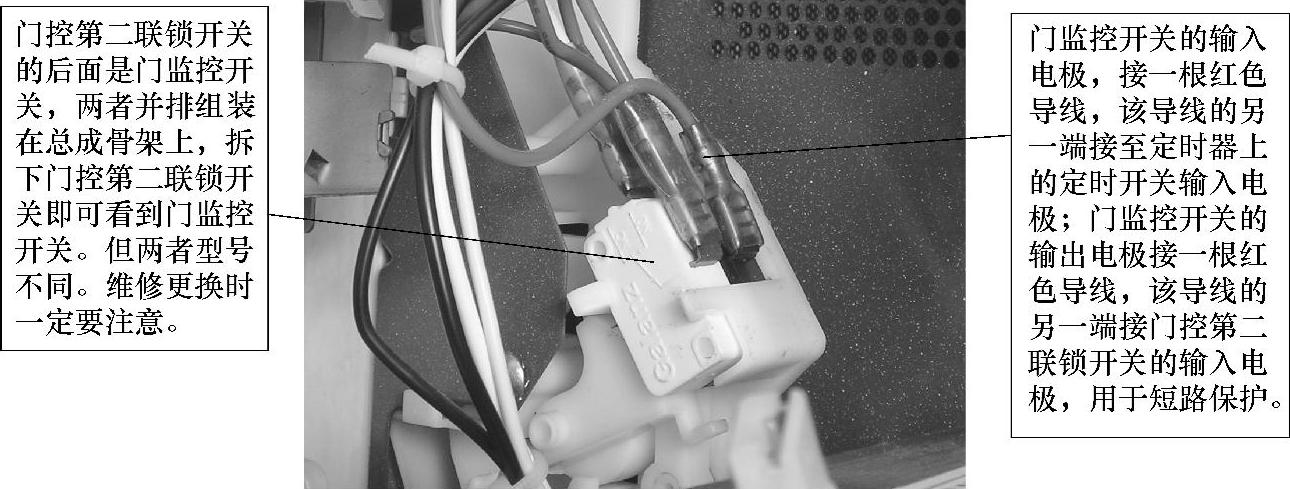

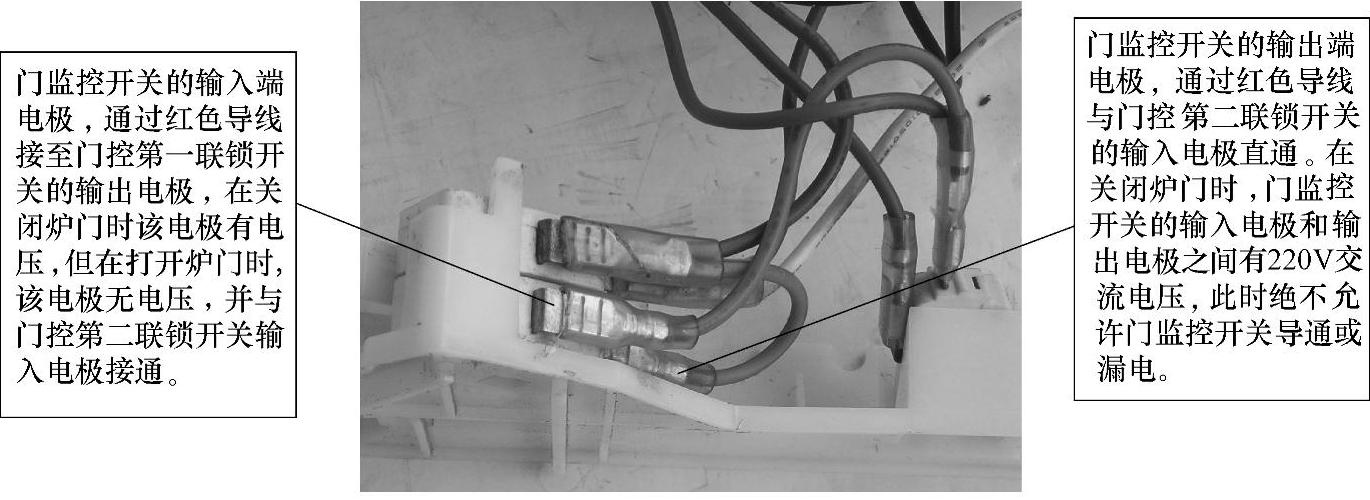

图2-19 格兰仕WP700（货号：P7021TP-6）型微波炉门监控开关外接导线实物图

图2-20 格兰仕WP700TL23-K1型微波炉中的门控开关电路实物图

2.格兰仕WP700TL23-K1型微波炉门控开关电路

格兰仕WP700TL23-K1型微波炉中的门控开关电路主要由3只轻触开关及一些接插件和多种颜色导线等组成，但其控制方式较格兰仕WP700（货号：P7021TP-6）型微波炉有些差别。其主要差别是门钩的几何形式不同，且微波炉的前面板下面没有设置开门按键。其实物如图2-20所示，电路原理图如图2-21所示。因此，在了解该种门控开关电路的工作原理时，就主要是弄清楚门钩机制的差别之处。

（1）炉门钩的控制功能

炉门钩的控制功能主要是使门控第一、第二联锁开关在关闭炉门时能够同步接通，同时使门监控开关一定先于门控第一、第二联锁开关接通之前断开。而在打开炉门时，门控第一、第二联锁开关同时断开，同时门监控开关在门控第一、第二联锁开关断开后接通。在格兰仕WP700TL23-K1型微波炉中门钩的插入与退出是以直接关门和拉门进行控制的，即开门时不需要按开门按键（该机中也没有设置开门按键），如图2-22所示。(www.daowen.com)

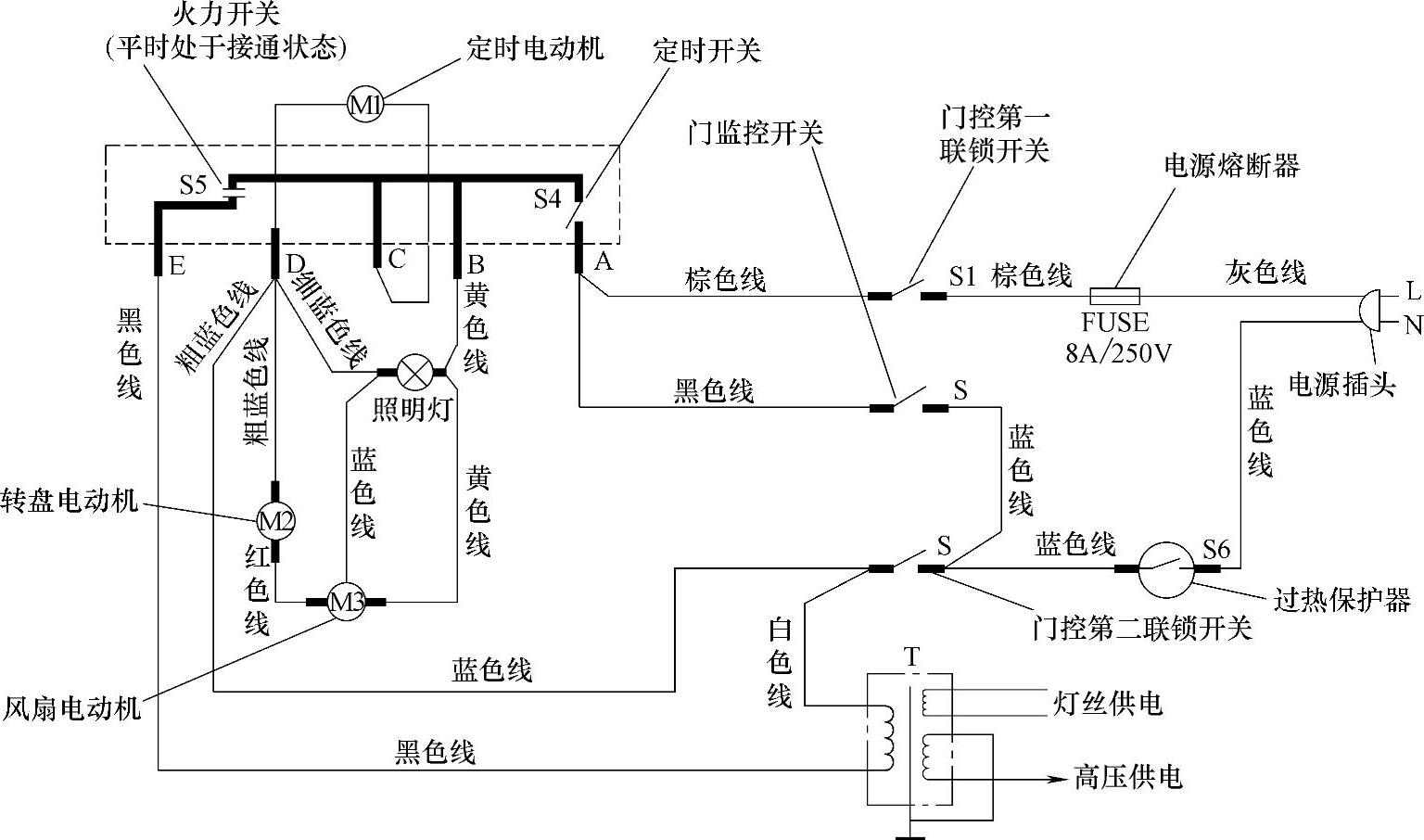

图2-21 格兰仕WP700TL23-K1型微波炉中的门控开关电路原理图

注：该图依实物绘制，仅供参考。

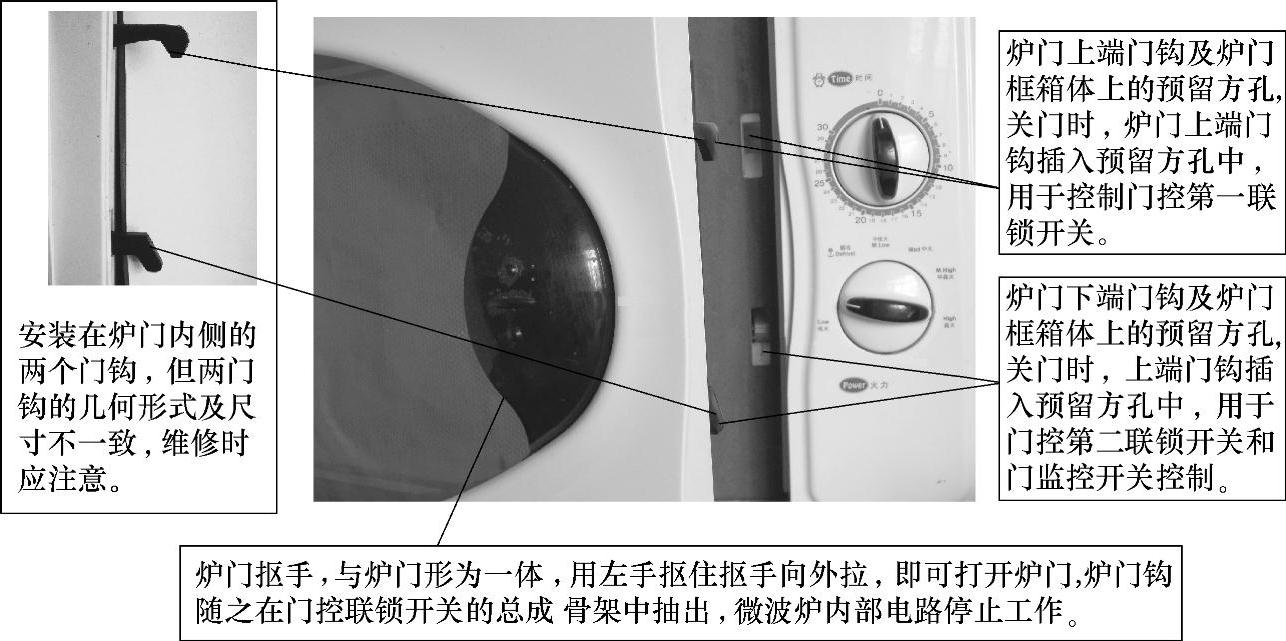

图2-22 格兰仕WP700TL23-K1型微波炉炉门抠手及门钩实物图

在图2-22中，炉门上端门钩用于控制门控第一联锁开关，其控制过程如图2-23所示；炉门下端门钩用于控制门控第二联锁开关和门监控开关，其控制过程如图2-24所示。

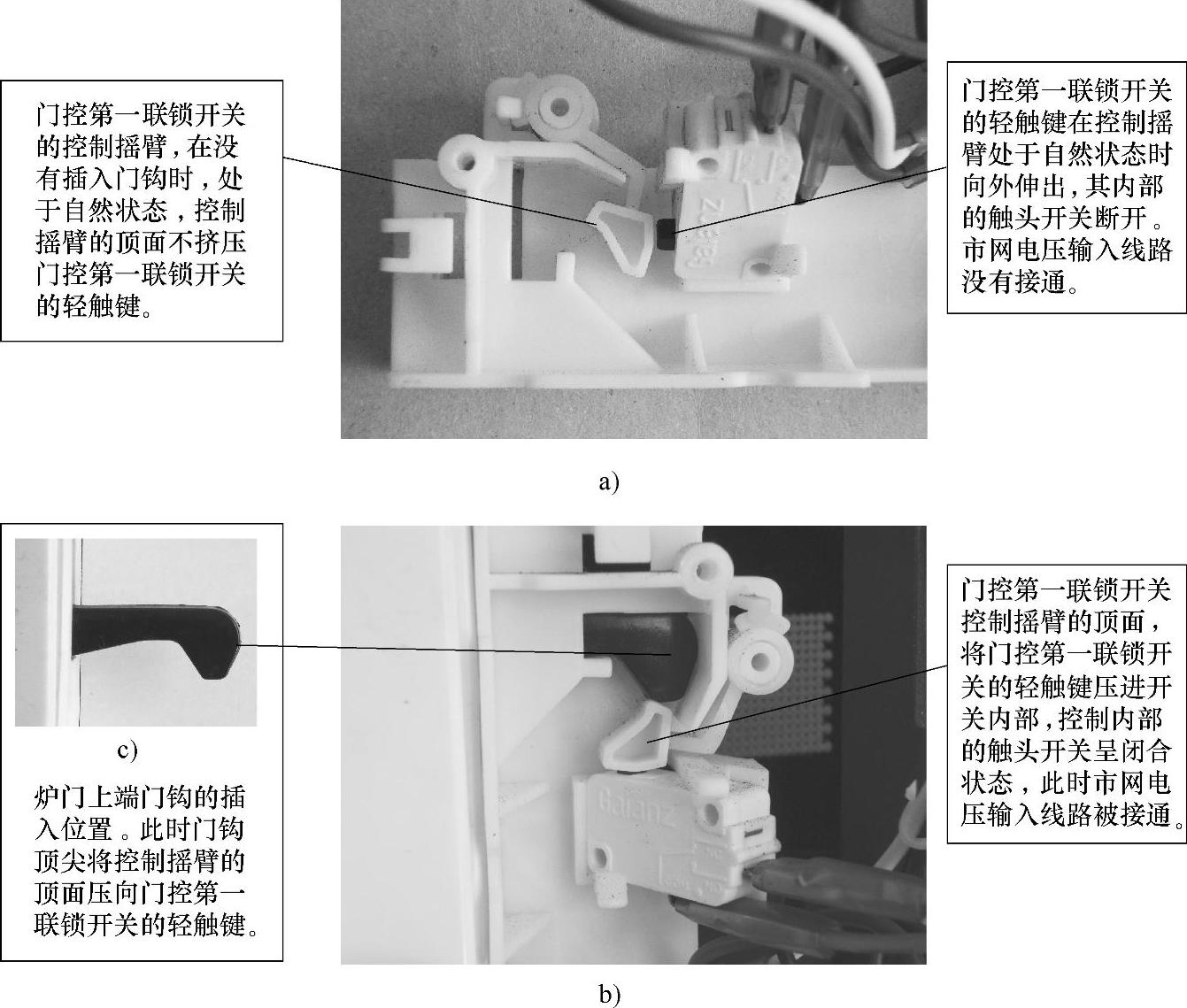

图2-23 门钩对门控第一联锁开关的控制过程实物图

在图2-24中，门监控开关与门控第二联锁开关受控的间隔时间是由炉门下端门钩的斜边长度决定的，门钩斜边越长，门监控开关与门控第二联锁开关受控的间隔时间越长，安全系数越低，反之，受控的间隔时间越短，安全系数也越高。间隔时间过短，会出现门监控开关还没有彻底断开时，门控第二联锁开关就已经导通，形成烧断电源熔断器的短路故障。这一点在维修时一定要注意。

（2）门控第一联锁开关电路

在格兰仕WP700TL23-K1型微波炉中，门控第一联锁开关电路主要由W-15-302C轻触开关，两根棕色导线和8A／250V电源熔断器等组成，用于市网电压输入线路，其实物如图2-25所示，电路原理见图2-21。

在图2-25中，门控第一联锁开关的输入电极通过棕色导线和电源熔断器相接，在接通电源插头时就有220V电压输入；门控第一联锁开关的输出电极通过棕色导线接到定时器开关的输入端电极，只有在关闭炉门时才有220V电压输出。

（3）门控第二联锁开关电路

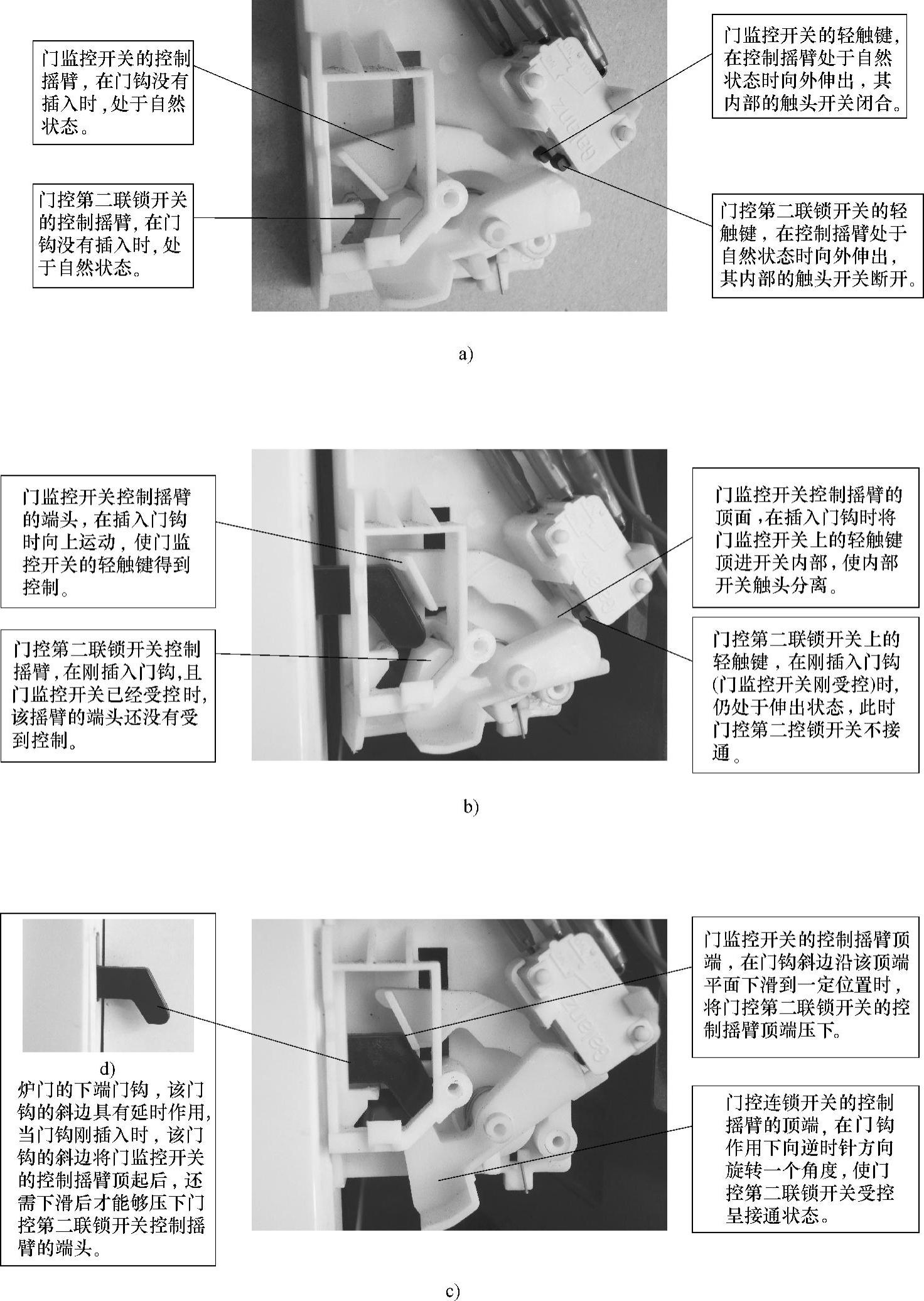

图2-24 门钩对门控第二联锁开关和门监控开关的控制过程实物图

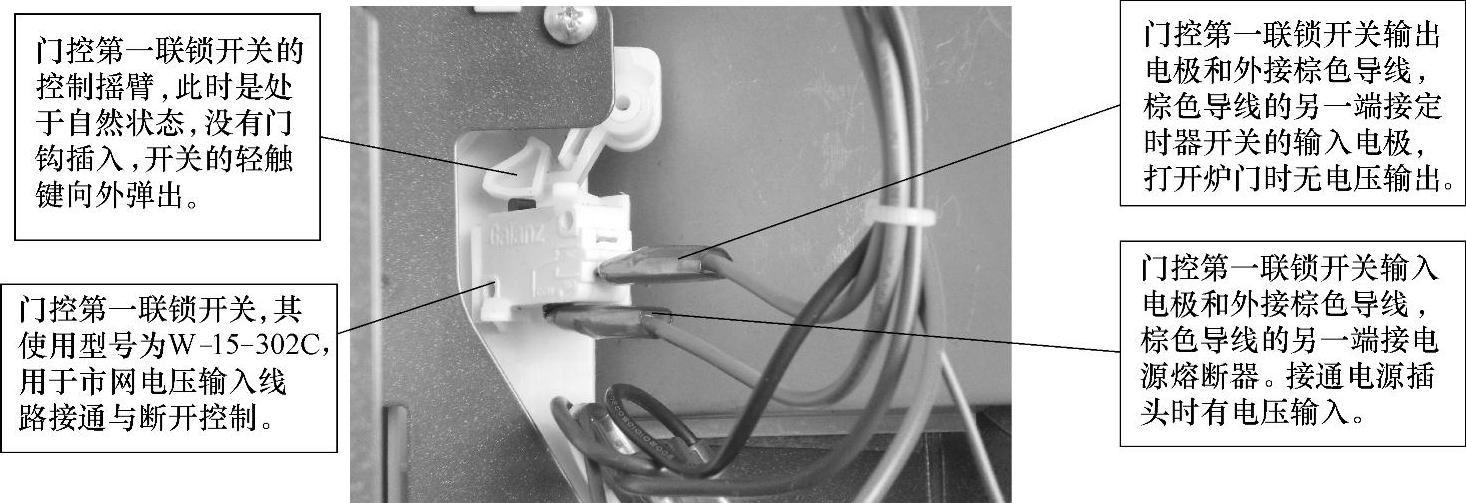

图2-25 格兰仕WP700TL23-K1型微波炉中门控第一联锁开关及外接导线实物图

在格兰仕WP700TL23-K1型微波炉中，门控第二联锁开关电路主要由W-15-302C轻触开关、蓝色导线和过热保护器等组成，用于市网电压输入线路，其实物如图2-26所示，电路原理见图2-21。

图2-26 格兰仕WP700TL23-K1型微波炉中门控第二联锁开关及外接导线实物图

在图2-26中，门控第二联锁开关的输入电极接有两个蓝色导线，其中一根接至过热保护器，用于220V电压输入，另一根接至门监控开关，用于开炉门时的短路保护。门控第二联锁开关的输出电极接有蓝、白两根导线，其中蓝色导线接至定时电极的输入电极，为定时电动机和转盘电动机、照明灯、风扇电动机供电，见图2-21。其中白色导线主要为高压变压器供电。

（4）门监控开关电路

在格兰仕WP700TL23-K1型微波炉中，门监控开关电路，主要由W-15-202C轻触开关和黑、红两根导线等组成，其实物如图2-27中所示，电路原理图见图2-21。

在图2-27中，门监控开关的输入电极接黑色导线，通过定时开关的输入电极接至门控第一联锁开关的输出端；门监控开关的输出电极接蓝色导线，接至门控第二联锁开关的输入电极。当打开炉门时，门监控开关接通，执行短路保护功能。

3.格兰仕WP800（货号：WP800T）型微波炉门控开关电路

格兰仕WP800（货号：WP800T）型微波炉中的门控开关电路主要由3只轻触开关及一些接插件和多种颜色导线等组成，如图2-28所示，其电路原理图如图2-29所示。

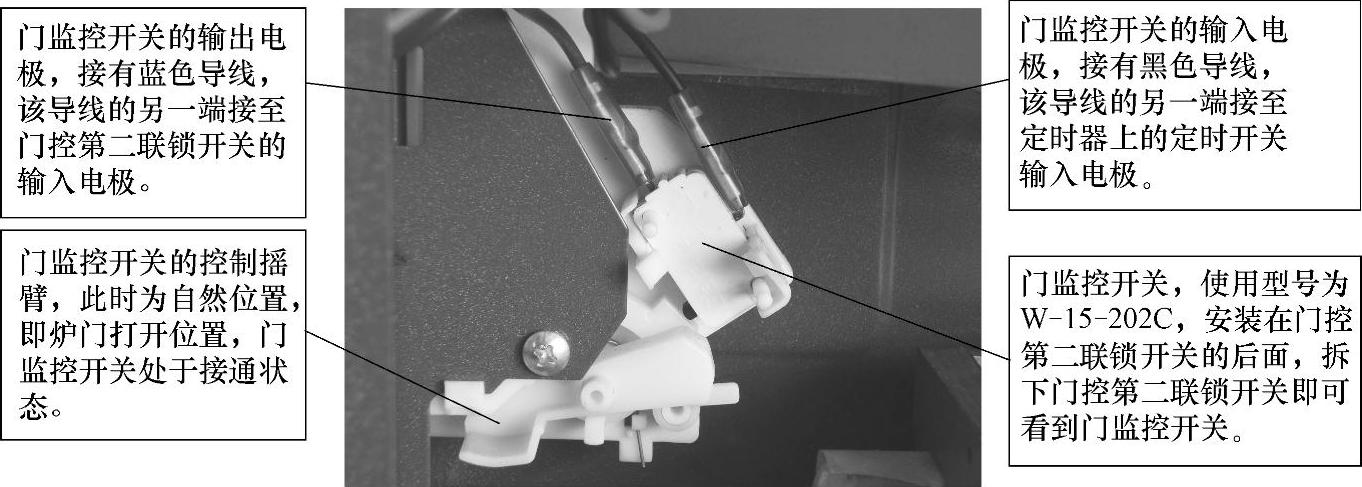

图2-27 格兰仕WP700TL23-K1型微波炉中门监控开关及外接导线实物图

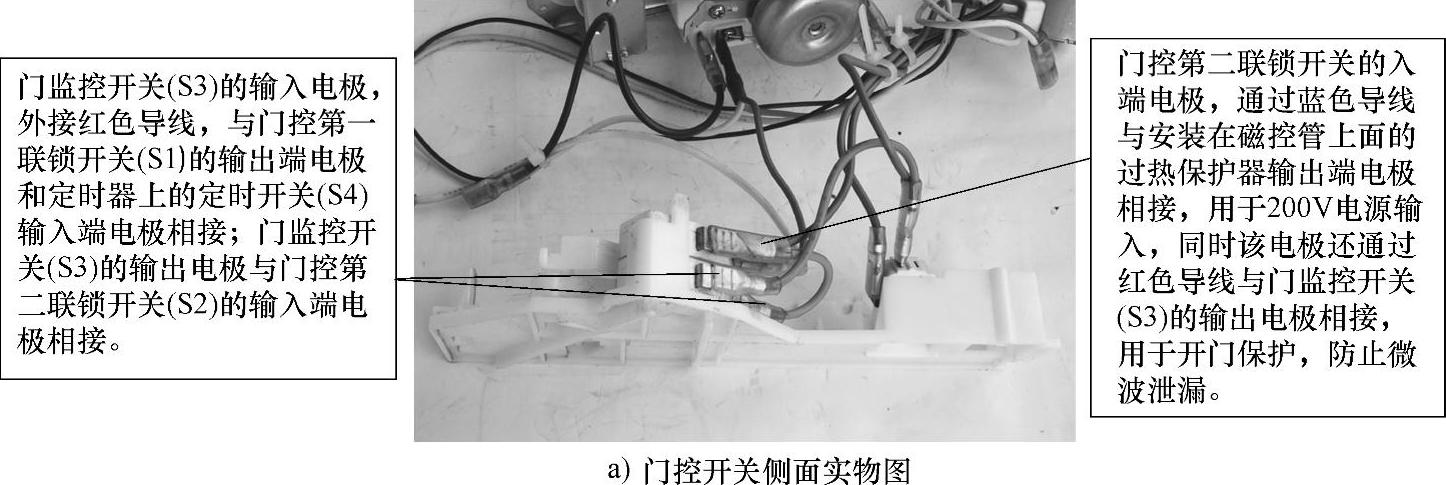

图2-28 格兰仕WP800（货号：WP800T）型微波炉中门控开关电路实物图

图2-29 格兰仕WP800（货号：WP800T）型微波炉门控电路原理图

注：该图仅供参考。

（1）炉门钩的控制功能

炉门钩的控制功能主要是在炉门关闭时能够使门监控开关首先断开，然后再将门控第一、第二联锁开关接通，其功能作用与格兰仕PW700型微波炉相同，但其门控的控制方式有所不同，如图2-30所示。

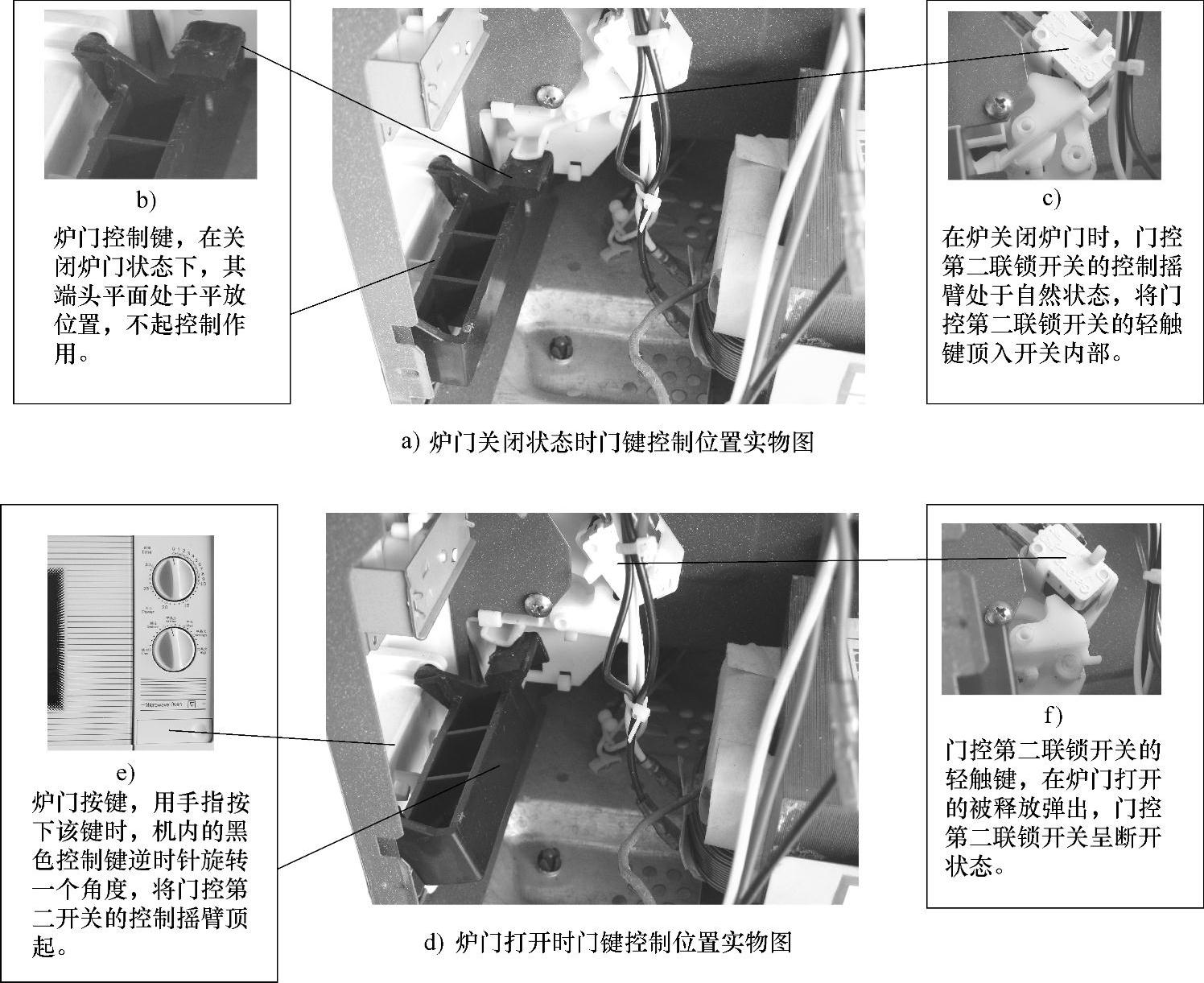

图2-30 格兰仕WP800（货号：WP800T）型微波炉中门键控制位置实物图

在图2-30中，门控第二联锁开关的控制摇臂是受黑色的长方形控制键控制，在关闭炉门，控制键处于自然状态时，门控联锁开关的控制摇臂的下端自然下垂，上端将门控联锁开关的轻触键顶进开关内部，使门控第二联锁开关接通，门监控开关断开；而当打开炉门时，门控联锁开关的控制摇臂受控，其上端离开门控开关的轻触键，使门控第二联锁开关断开，门监控开关接通。因此，在格兰仕WP800（货号：WP800T）型微波炉中门控机制与格兰仕WP700型微波炉门控机制的最大不同是其控制摇臂的功能动作正好相反，即在格兰仕WP700型微波炉中，控制摇臂受控时，门控第一、第二联锁开关接通，门监控开关断开，而在格兰仕WP800（货号：WP800T）型微波炉中，控制摇臂受控时，门控第一、第二联锁开关断开，门监控开关接通。这种差别在维修中是很值得注意的。

（2）门控第一联锁开关电路

在格兰仕WP800（货号：WP800T）型微波炉中，门控第一联锁开关电路主要由W-15-302C轻触开关、两根棕色导线等组成，用于市网电压L输入线路，其实物如图2-31所示，电路原理图见图2-29。

图2-31 格兰仕WP800（货号：WP800T）型微波炉中门控第一联锁开关电路实物图

在图2-31中，门控第一联锁开关，主要用于控制电源熔断器输入线路的接通与断开。但在接通电源插头时，门控第一联锁开关的输入端电极就有220V市网交流电压，检修时应注意安全。

（3）门控第二联锁开关电路

在格兰仕WP800（货号：WP800T）型微波炉中，门控第二联锁开关电路，主要由W-15-302C轻触开关和蓝、白色导线等组成，其实物如图2-32所示，电路原理见图2-29。

图2-32 格兰仕WP800（货号：WP800T）型微波炉中门控第二联锁开关电路实物图

在图2-32中，门控第二联锁开关主要用于控制过热保护器输入线路的接通与断开，但在接通电源插头时，门控第二联锁开关的输入电极就有220V市网交流电压，检修时应注意安全。

（4）门监控开关电路

在格兰仕WP800（货号：WP800T）型微波炉中，门监控开关电路主要由W-15-202C轻触开关及两根红导线等组成，其实物如图2-33所示，电路原理图见图2-29。

在图2-33中，门监控开关主要用于打开炉门保护，防止微波泄漏。检修时一定确保门监控开关工作可靠。

图2-33 格兰仕WP800（货号：WP800T）型微波炉中门监控开关电路实物图
