微控制器电路是微电脑控制式微波炉控制系统中的核心电路，它主要由中央微控制器及一些外围元器件等组成。以取代机械式微波炉中的定时火力一体化机械式控制系统，从而提高了微波炉的工作效率及使用性能。在众多品牌型号微波炉中，所采用的中央微控制器的型号并不完全相同，故所形成的微控制器电路也不完全一致，但其工作原理大同小异。维修时可相互参考。本节就以美的KD20C-F型微波炉中的电脑芯片为例，对微控制器电路做以简要介绍。其实物如图1-52所示，电路原理图如图1-53所示。

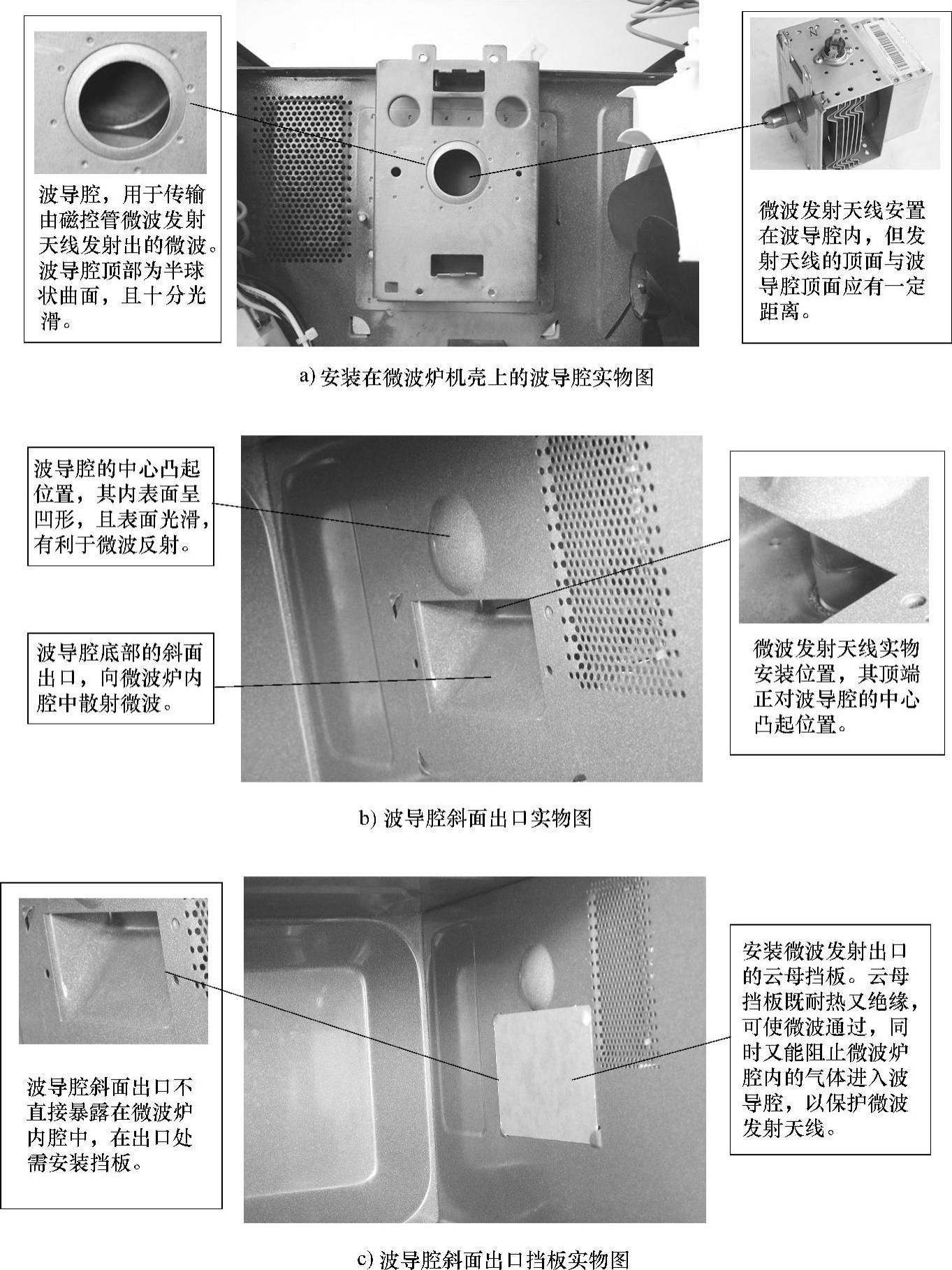

图1-51 微波发射通道实物图

在美的KD20C-F型微波炉中，SN8P2604KB微控制器组装在小块独立的电路板中，它是整机控制系统中的核心器件，又俗称其为单片机。它主要用于完成微波火力、烧烤火力、风扇电动机和转盘电动机等的控制，其引脚使用功能及正常状态下的电压值、电阻值见表1-3。

1.蜂鸣器控制及ON／OFF开关电路

在图1-53中，IC1（SN8P2604KB）的⑨脚和⑥脚及外接的TR11、TR12等组成蜂鸣器控制及ON／OFF开关电路，但它们是同步工作的，即开机时随着蜂鸣器发出一声“嘀”，ON／OFF开关进入导通状态。

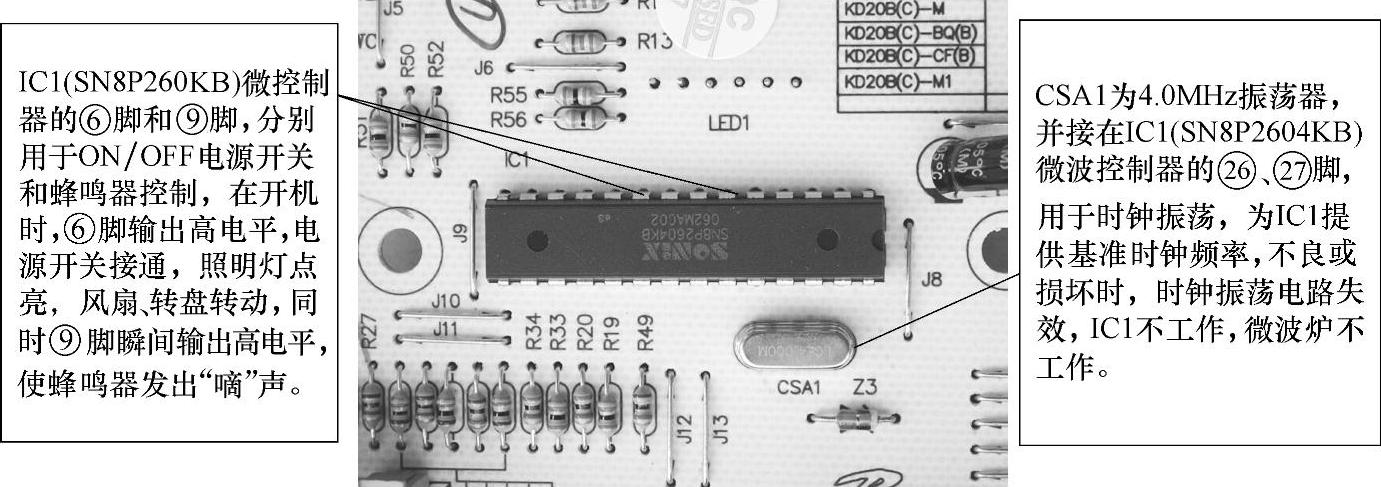

图1-52 美的KD20C-F型微波炉中SN8P2604KB微控制器实物图

（1）蜂鸣器控制电路

蜂鸣器控制电路是由IC1（SN8P2604KB）的⑨脚和R42、TR11、R43等组成，在待机或整机正常加热时，IC1⑨脚输出0V低电平，TR11导通，＋12V电源通过R43到地构成回路，蜂鸣器不发声。每当烹调或加热程序结束或操作某一控制按键时，IC1⑨脚均会有瞬间高电平输出，使TR11瞬间截止，蜂鸣器发出一声鸣叫。IC1⑨脚输出高电平的次数，由烹调加热程序决定。因此，当操作某一按键时，若无蜂鸣器发出的“嘀”声，则应注意检查IC1⑨脚是否有高电平输出，以便进一步判断故障的产生原因。

（2）ON／OFF开关电路

在图1-53中，ON／OFF开关电路主要由RY1、D10、TR12、R22和IC1（SN8P2604KB）的⑥脚组成，用于风扇、转盘、照明灯的供电电路控制。在待机状态下，IC1⑥脚输出0V低电平，TR12截止，RY1触头断开，整机不工作。当按下本机启动键时，IC1⑥脚输出5.0V高电平，TR8导通，＋12V电源通过RY1中的线圈→TR8的c、e极→地构成回路，使RY1中触头接通，风扇电动机、转盘电动机同时转动，照明灯点亮，整机进入工作状态。IC1⑥脚输出高电平的时间由烹调加热程序设定。(www.daowen.com)

2.微波火力控制电路

在图1-53中，RY2、TR9及IC1（SN8P2604KB）⑦脚等组成微波火力控制电路。在待机状态下，IC1⑦脚输出0V低电平，TR9截止，RY2继电器触头断开，微波炉不加热。当启动微波加热功能时，IC1⑦脚输出5.0V高电平，TR9导通，＋12V电压通过RY2中的线圈→TR9的c、e极→D00R1（接门控联锁开关S1）→地构成回路，使RY2中的触头接通，高压电路启动，磁控管开始发射微波，对食物进行加热。IC1⑦脚输出高电平的时间由烹调加热程序设定。因此，IC1⑦脚输出高电平的时间长短将决定磁控管发射微波功率的大小。

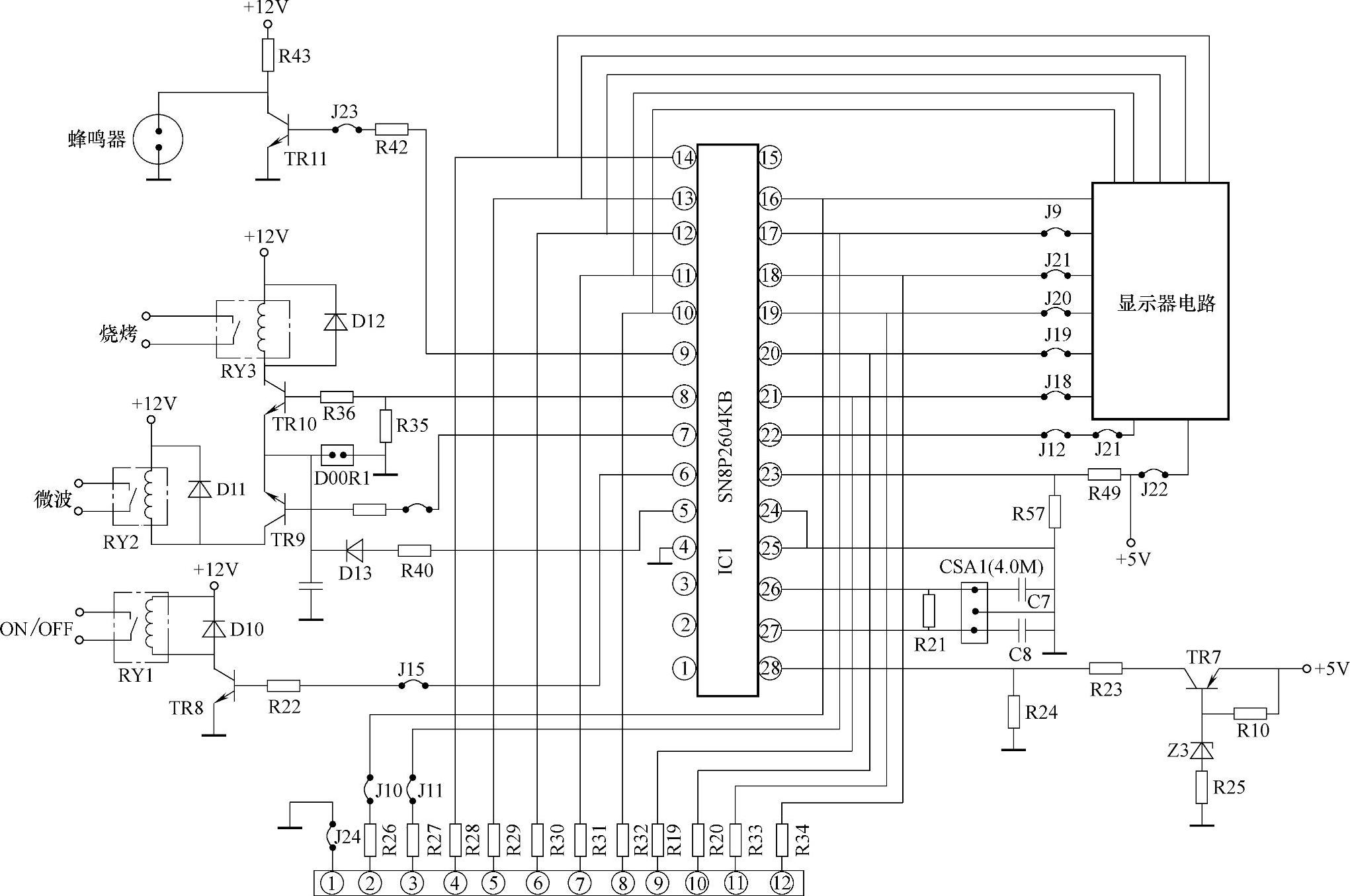

图1-53 美的KD20C-F型微波炉中微控制电路原理图

注：该图依实物绘制，仅供参考。

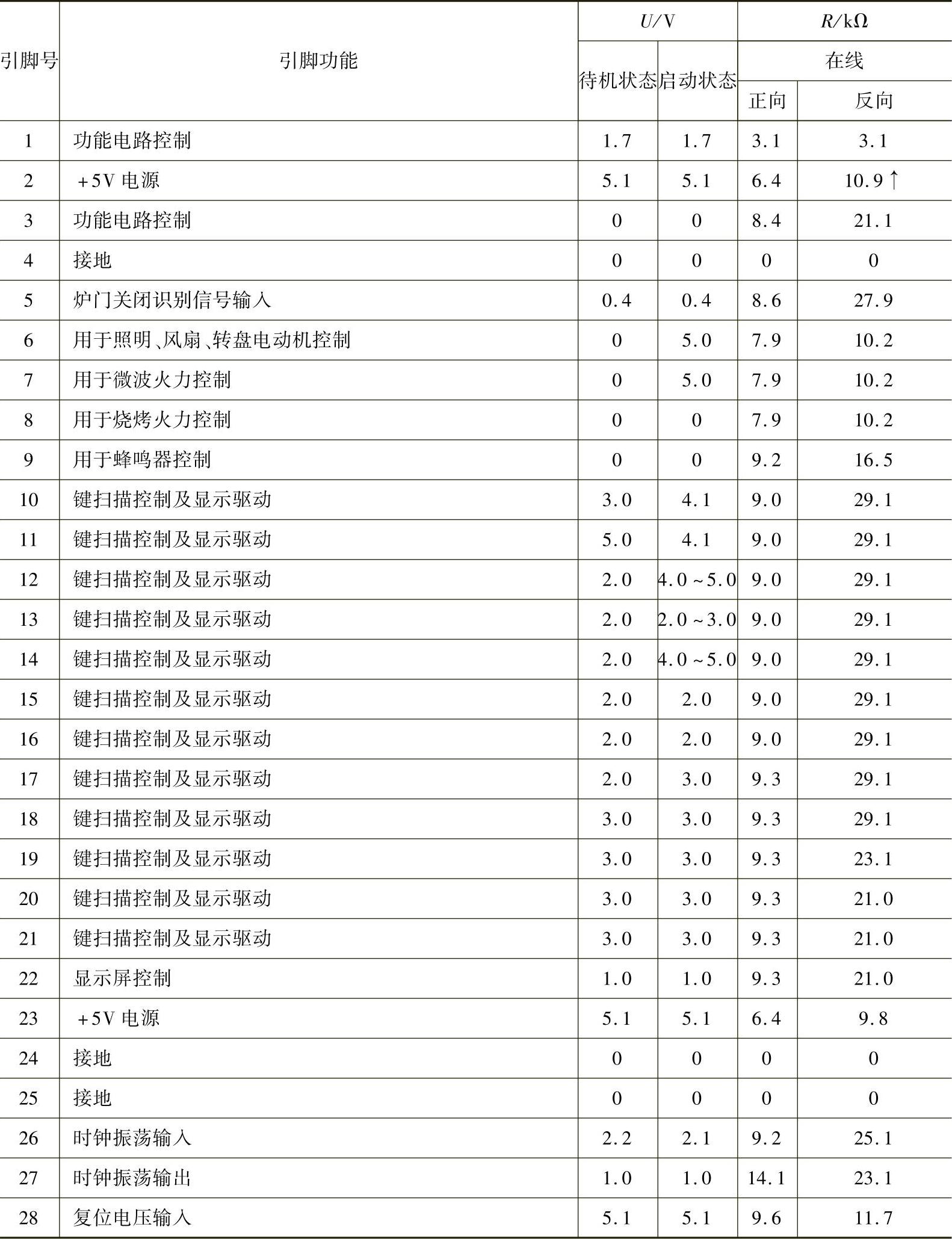

表1-3 SN8P2604KB微控制器引脚功能及电压值、电阻值

注：表中数据用MF47型万用表测得，仅供参考。

3.烧烤火力控制电路

在图1-53中，RY3、TR10、R36和IC1（SN8P2604KB）的⑧脚等组成烧烤火力控制电路。在待机或烧烤功能未进入时，IC1⑧脚输出0V低电平，TR10截止，RY3触头断开。当烧烤功能进入时，IC1⑧脚输出5.0V高电平，TR10导通，RY3触头接通，烧烤加热管开始加热。IC1⑧脚输出高电平的时间由烧烤加热的设置程序决定。因此，IC1⑧脚输出高电平的时间长短将决定烧烤管发热功率的大小。

有关微控制电路的更多功能，将在后面的章节中结合实物机型加以介绍，这里暂不多述。
