鼠标壳及其模具型腔型芯的实体造型

【目的要求】掌握曲面裁剪实体、抽壳、模具生成和实体布尔运算命令的应用与操作。

【教学重点】综合应用曲面裁剪实体、抽壳、模具生成和实体布尔运算命令。

【教学难点】综合应用曲面裁剪实体、抽壳、模具生成和实体布尔运算对鼠标壳及其模具型腔型芯的实体造型。知识链接

1.曲面裁剪除料

【功能】

曲面裁剪除料用生成的曲面对实体进行修剪，去掉不需要的部分。

【操作步骤】

（1）选择曲面裁剪除料工具，弹出“曲面裁剪除料”对话框，如图3－187所示。

（2）拾取曲面，确定是否进行除料方向选择，单击“确定”按钮完成操作。

裁剪曲面是指对实体进行裁剪的曲面，参与裁剪的曲面必须大于所裁剪的实体；除料方向选择是指除去哪一部分实体的选择，分别按照不同方向生成实体。

2.抽壳

【功能】

抽壳根据指定壳体的厚度将实心物体抽成内空的壁厚均匀的薄壳体。

【操作步骤】

（1）选择抽壳工具，弹出“抽壳”对话框，如图3－188 所示。

图3-187“曲面裁剪除料”对话框

（2）输入抽壳厚度，选取需抽去的面，单击“确定”按钮完成操作。

厚度是指抽壳后实体的壁厚；需抽去的面是指要拾取的、去除材料的实体表面；向外抽壳是指与默认抽壳方向相反，在同一个实体上分别按照两个方向抽壳，生成实体的尺寸是不同的，如图3－189 所示。

图3-188“抽壳”对话框

图3-189　生成的实体

注意：抽壳厚度要合理。

3.缩放

【功能】

缩放给定基准点对零件进行放大或缩小。

【操作步骤】

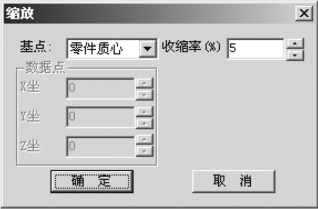

（1）选择缩放工具，弹出“缩放”对话框，如图3－190 所示。

图3-190“缩放”对话框

（2）选择基点，填入收缩率，需要时填入数据点，单击“确定”按钮完成操作。基点包括三种：零件质心、拾取基准点和给定数据点。

①零件质心：是指以零件的质心为基点进行缩放。

②拾取基准点：是指根据拾取的工具点为基点进行缩放。

③给定数据点：是指以输入的具体数值为基点进行缩放。

④收缩率：是指放大或缩小的比率。此时零件的缩放基点为零件模型的质心。如图3－190 所示是以零件质心为基准点，收缩率为5%进行缩放。

4.型腔

【功能】

型腔以零件为型腔生成包围此零件的模具。

【操作步骤】

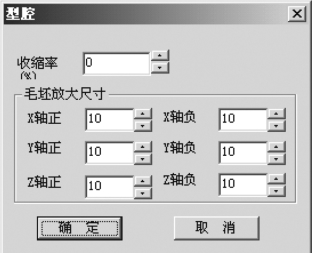

（1）选择型腔工具，弹出“型腔”对话框。如图3－191 所示。

图3-191“型腔”对话框

（2）分别填入收缩率和毛坯放大尺寸，单击“确定”按钮完成操作。

①收缩率：是指放大或缩小的比率。

②毛坯放大尺寸：可以直接输入所需数值，也可以单击按钮来调节。

注意：收缩率介于－20%～20%之间。

5.分模

【功能】

分模型腔生成后，通过分模，使模具按照给定的方式分成几个部分。

【操作步骤】

（1）选择分模工具，弹出“分模”对话框。如图3－192 所示。(www.daowen.com)

图3-192“分模”对话框

（2）选择分模形式和除料方向，拾取草图，单击“确定”按钮完成操作。

分模形式包括两种：草图分模和曲面分模。

①草图分模：是指通过所绘制的草图进行分模。

②曲面分模：是指通过曲面进行分模，参与分模的曲面可以是多条边界相连的曲面。

③除料方向的选择：是指除去哪一部分实体的选择，分别按照不同方向生成实体。

【鼠标壳造型操作步骤】

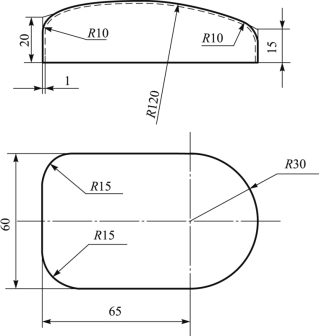

图3－193 为鼠标壳零件图。

图3-193　鼠标壳零件图

1.生成鼠标壳主体

（1）单击零件特征树的“平面xOy”，选定该平面为草图基准面。

（2）选择草图工具，进入草图状态。

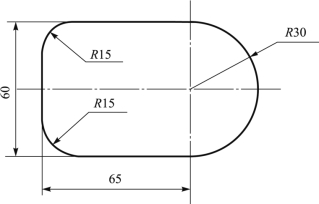

（3）按零件图尺寸绘制草图如图3－194 所示。

（4）选择拉伸增料工具，在弹出的对话框中选择“固定深度”方式，拉伸对象为上一步所画的“草图0”，输入深度值为30，按F8键在轴测图中观察，单击“确定”按钮，如图3－195 所示。

图3-194　绘制草图

图3-195　拉伸图形

2.生成鼠标壳体

（1）在xOz 面（按F7键），绘制R120 的圆弧，如图3－196 所示。

（2）选择扫描面工具，起始距离输入－40，扫描距离输入80，扫描角度0，按空格键拾取扫描方向y 轴正向，拾取曲线R120 弧，按F8键，效果如图3－197 所示。

图3-196　绘制圆弧

图3-197　扫描图形

（3）选择曲面裁剪除料工具，选择曲面，方向向上，按F8键在轴测图中观察，单击“确定”按钮，如图3－198 所示。

（4）编辑隐藏线面，选择过渡工具，拾取上表面，输入半径10，单击“确定”按钮，如图3－199 所示。

图3-198　裁剪除料

图3-199　过渡

（5）选择抽壳工具，输入厚度为1，选择鼠标底面，单击“确定”按钮，完成鼠标壳造型，如图3－200 所示。

3.生成鼠标型腔和型芯

（1）选择缩放工具，选择基点：零件质心；填入收缩率：5，单击“确定”按钮完成操作。

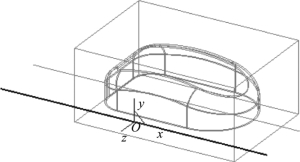

（2）选择型腔工具，分别填入收缩率和毛坯放大尺寸，单击“确定”按钮完成操作。如图3－201 所示。

图3-200　选择鼠标底面

图3-201　设置型腔

（3）选择直线工具，在立即菜单中，选择“水平＋垂直”中的“水平”，输入长度200，选择原点，单击“确定”按钮完成操作。如图3－202 所示。

（4）选择型腔前面为草图平面，按F2键进草图，选择曲线投影工具，选择直线，投影成草图（分模使用），如图3－203 所示。

图3-202　画线

图3-203　投影

（5）选择分模工具，选择“草图”分模形式，除料方向向下，拾取草图，单击“确定”按钮完成型腔造型。如图3－204 所示。

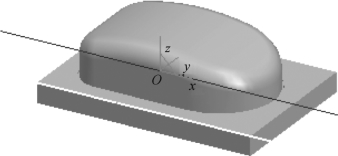

（6）同上一步操作，如果除料方向向上，单击“确定”按钮完成型芯型腔造型。如图3－205 所示。

图3-204　型腔造型

图3-205　完成造型
