故障说明:三菱重工SRC388HENF空调器,制冷开机后刚开始制冷正常,但效果逐渐下降,约5min后不再制冷,到室外机检查冷凝器温度很高,但室外风机不运行。

1.测量室外风机供电

开机后使用万用表交流电压挡,黑表笔接室外机接线端子上2号端子(电源零线N)、红表笔接4号端子(室外风机供电)测量室外风机工作电压,正常值等于电源电压交流220V,实测电压为交流218V,说明室内机主板已输出供电,故障点在室外机。

2.测量室外风机线圈阻值

操作步骤及结果见图7-65:关断空调器电源,使用万用表电阻挡,表笔接运行绕组(R、白色引线、位于室外机接线端子的2号端子)和公共端(C、黑色引线、位于4号端子),实测阻值为382Ω；表笔接公共端和起动绕组(S、橙色引线、位于风机电容),实测阻值为434Ω；表笔接运行绕组和起动绕组,实测阻值819Ω。根据阻值结果R_RS(819Ω)≈R_CR(382Ω)+R_CS(434Ω),判断室外风机线圈阻值正常。

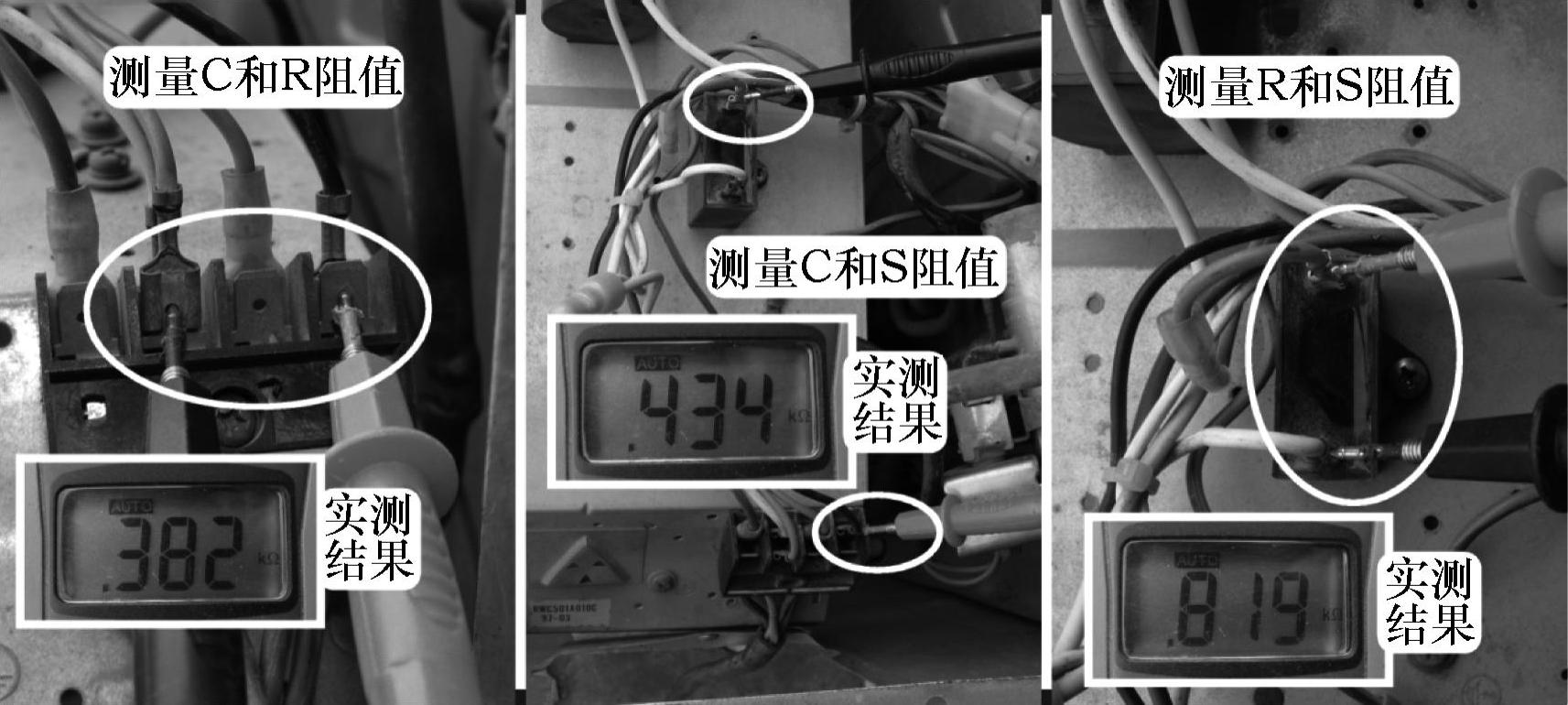

图7-65 测量室外风机线圈阻值及结果

3.拨动风扇扇叶

操作步骤见图7-66:线圈阻值和供电电压均正常而风机不运行,故障原因有可能为电机内部轴承卡死或起动电容无容量损坏,用手拨动扇叶顺畅,排除轴承卡死故障。将空调器接通电源并开机,用手顺时针拨动风机扇叶,室外风机便顺时针运行；用手逆时针拨动风机扇叶,室外风机便逆时针运行；用手拨动扇叶便能运行,说明电机没有起动力矩,初步判断起动电容损坏。

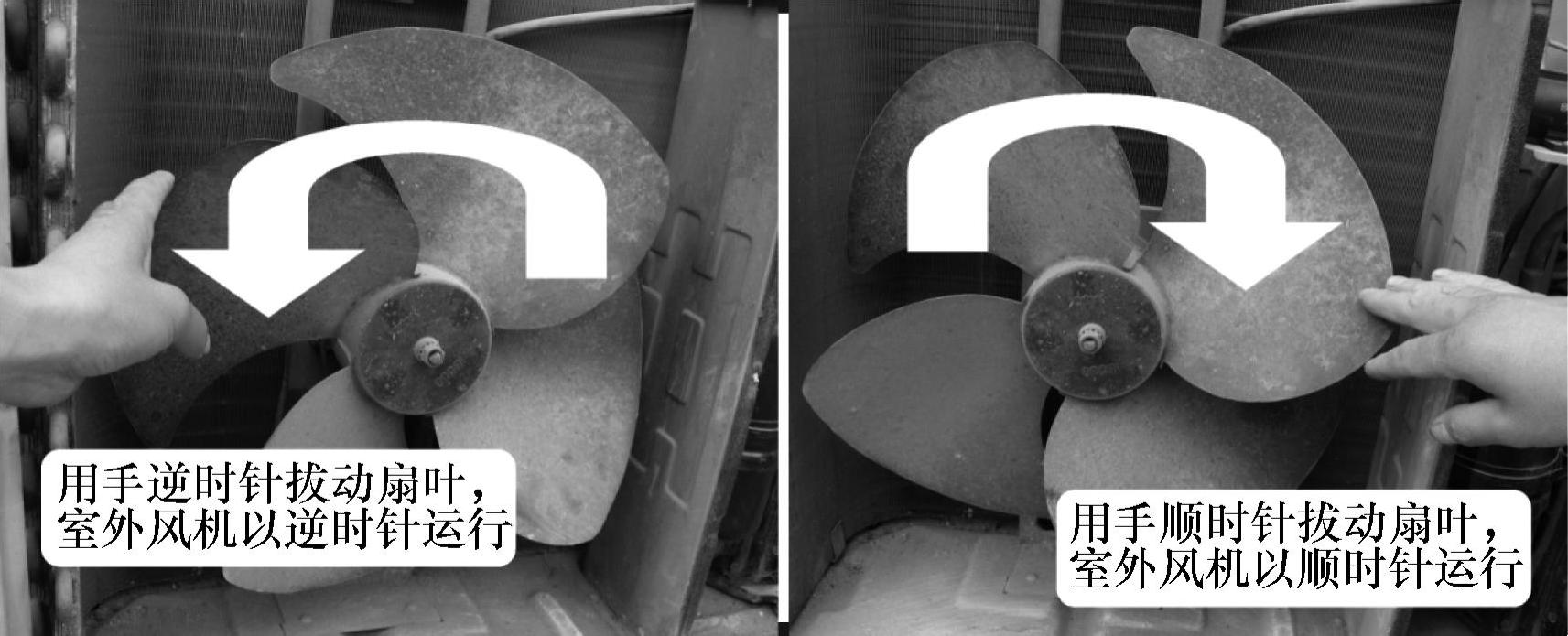

图7-66 拨动风扇扇叶

4.检查风机电容(www.daowen.com)

操作步骤及结果见图7-67:取下风机电容,将电容的两个端子接上引线,并接通电源约3s,然后短接引线的两个端子,正常时应能听到响声,而实际短接时无响声,确定起动电容无容量损坏。

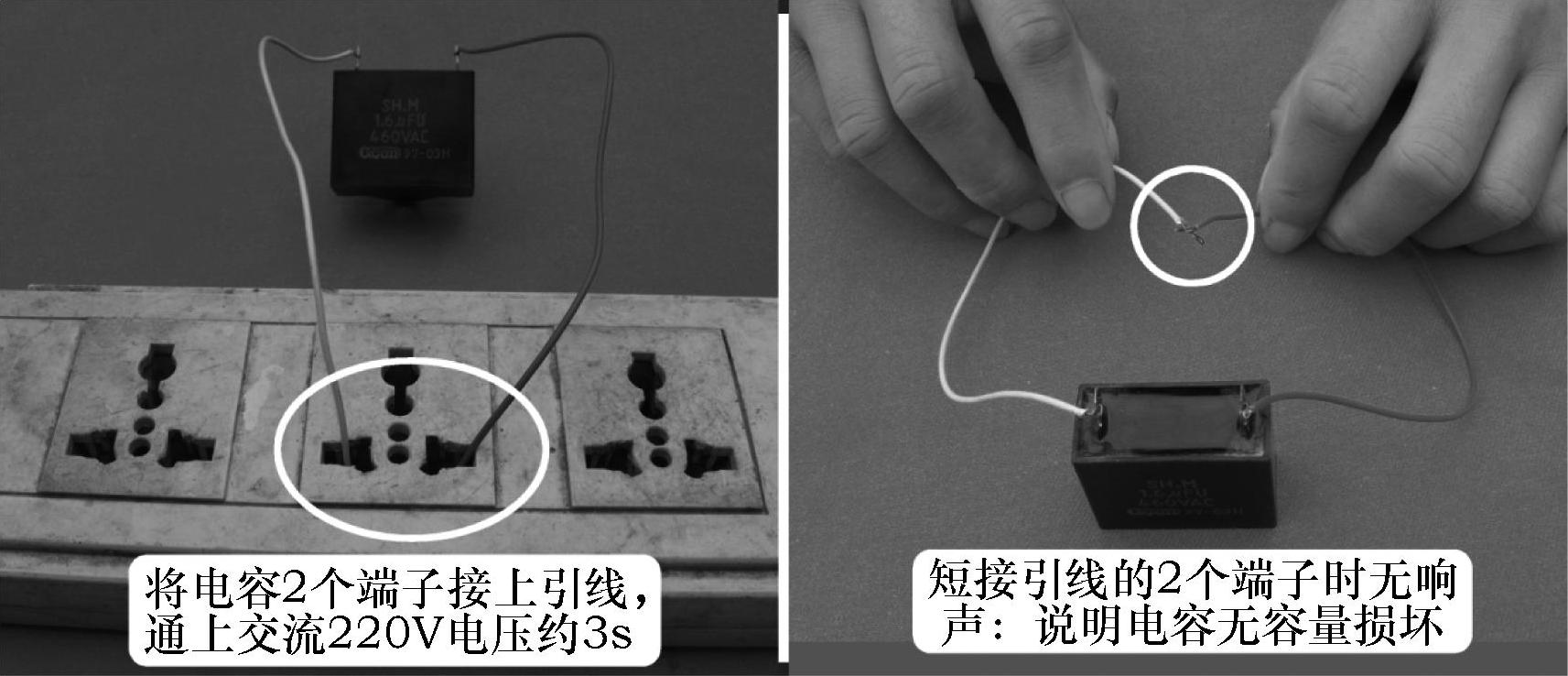

图7-67 使用充电法检查风机电容及结果

维修措施:更换室外风机电容,见图7-68,更换室外风机电容后室外风机运行正常。

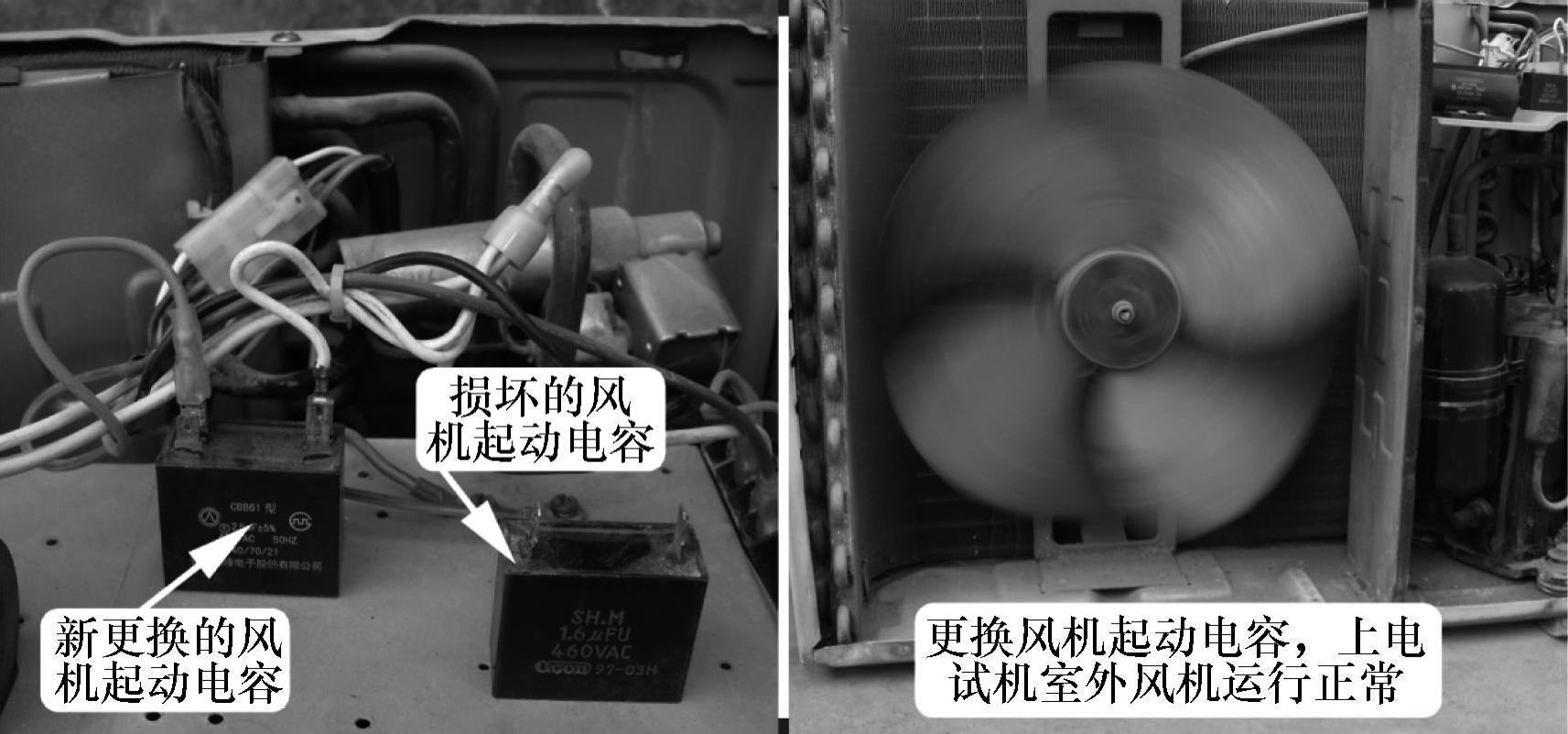

图7-68 更换室外风机电容后运行正常

总结:室外风机起动电容无容量,导致室外风机不能运行,空调器开机后刚开始时由于冷凝器为常温所以制冷正常,因无室外风机散热,冷凝器温度逐渐升高,最终(约5min)使压缩机过载保护停机。室外风机起动电容另一个常见故障为容量减小,致使室外风机的转速变慢,冷凝器散热效果变差,最终表现为制冷效果差。

经验:使用万用表电阻挡测量室外风机线圈阻值时,要防止室外起风等原因带动风机扇叶转动,因为此时电机将产生感应电压,干扰万用表测量数据。如风机扇叶转速快,万用表显示阻值在0Ω和无穷大之间变换,如风机扇叶转速慢,则万用表显示阻值一直变换(结果有时比正常值大,有时比正常值小),以测量本例空调器室外风机公共端和运行绕组的阻值为例说明,见图7-69。

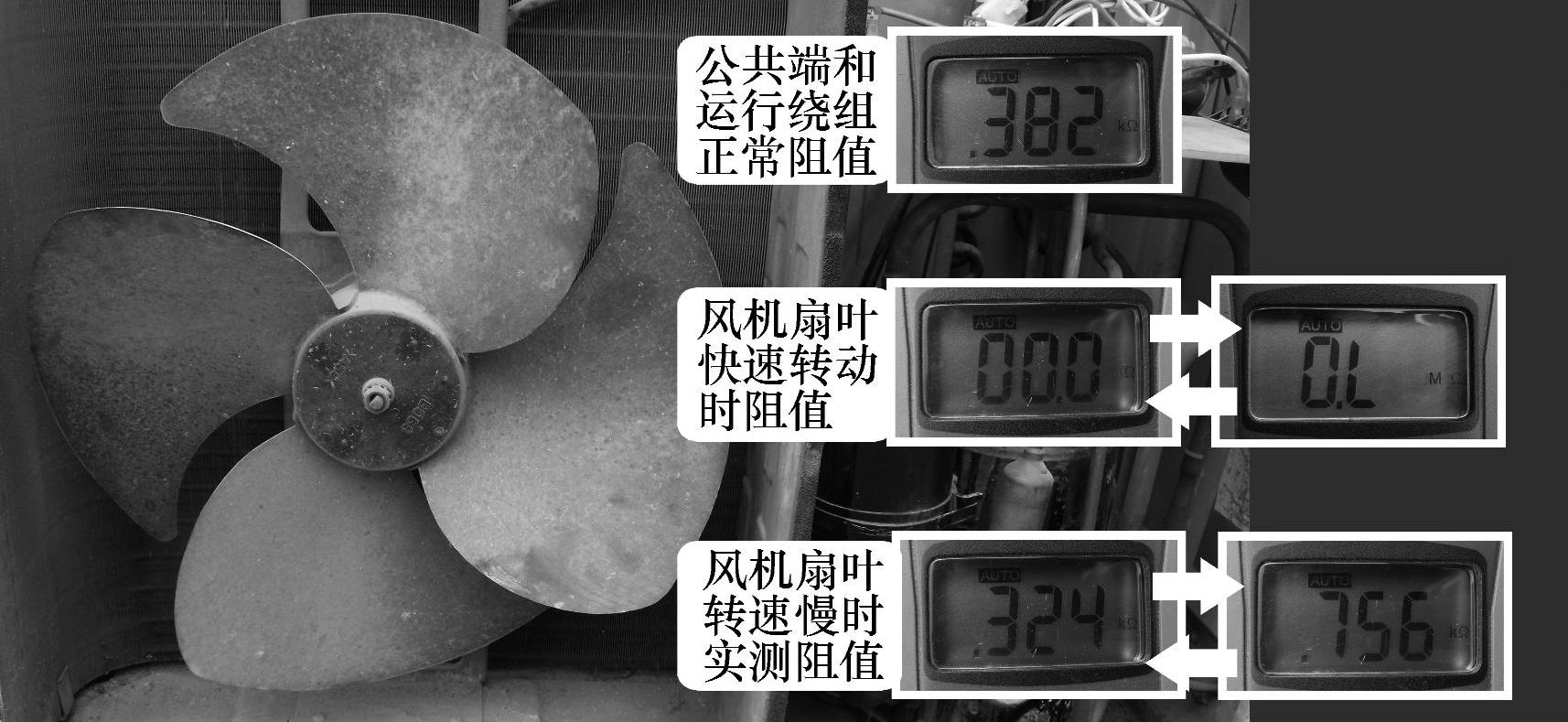

图7-69 扇叶转动时对测量阻值的影响
