故障说明:海信KFR-25GW空调器,开机后不制冷,到室外机查看时压缩机运行,但室外风机不运行。

1.测量室外风机电压

操作步骤及结果见图7-60:使用万用表交流电压挡,在室外机接线端子上黑表笔接2号端子(N为电源零线)、红表笔接4号端子(FM为室外风机)测量供电电压,正常值为交流220V左右,实测电压为0V,说明室外风机未运行是由于没有供电所致；到室内机接线端子上测量室外风机供电(N和FM端子),正常值应为交流220V左右,实测电压说明室内机主板已输出供电,应检查连接线是否断路或接错。

图7-60 测量室外风机电压及结果

2.测量室外风机电阻和电压

操作步骤及结果见图7-61:关断空调器电源,使用万用表电阻挡(表笔接N和FM端子),在室内机接线端子上测量N和FM阻值(相当于测量室外风机公共端和运行绕组),正常值约为250Ω,实测结果说明室外风机阻值正常,且室内外机连接线没有断路故障。

由于连接线无断路故障且室内机主板已输出供电,因此在室外机接线端子上红表笔接FM端子,黑表笔接其他端子测量电压,当测量到CM端时为正常电压交流220V,说明室内外机连接线接错。

图7-61 测量室外风机电阻及结果

3.检查室内机和室外机接线端子连接线

操作步骤及结果见图7-62:断开空调器电源,查看室内机和室外机接线端子上连接线接线顺序,室内机1地为黄绿线、2N为蓝色线、3CM为棕色线、4FM为白线、5VA为黑线,室外机1地为黄绿线、2N为棕色线、3CM为蓝色线、4FM为白线、5VA为黑线,结果说明室内机和室外机接线端子上2N和3CM端子连接引线接反。

图7-62 检查室内机和室外机接线端子连接引线及结果

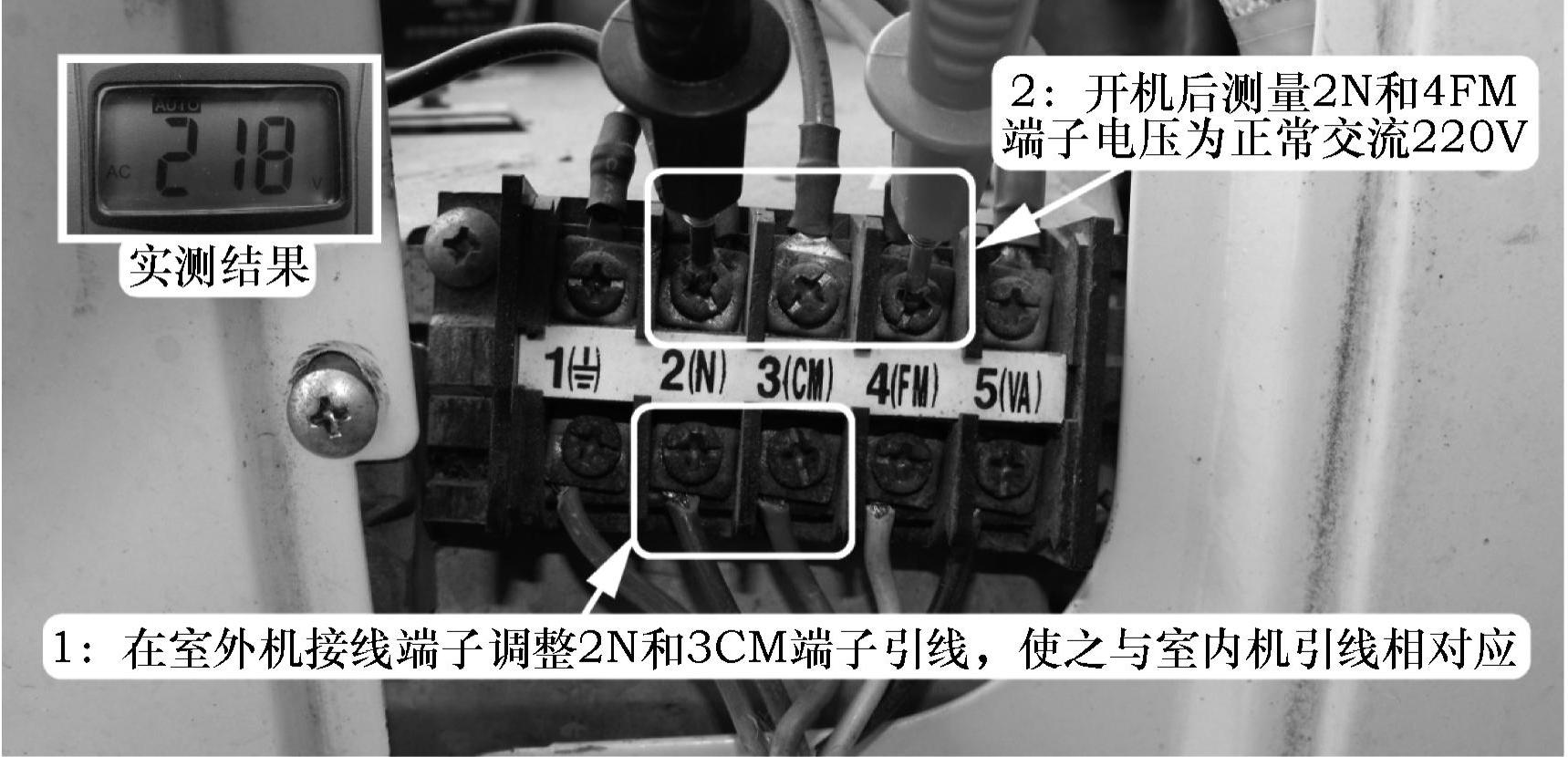

维修措施:在室外机接线端子调整2号和3号引线位置。图7-63为维修措施及测量正常的室外风机供电电压。(www.daowen.com)

图7-63 调整2号与3号引线位置

总结:本例由于室外机2N(电源零线)和3CM端子连接引线接反,3CM端子变为电源零线、2N端子变为压缩机供电,因此压缩机供电不受影响能正常运行,而4FM端子(室外风机供电)和2N端子电压不能形成交流220V,室外风机因无供电而不能运行。

4.连接线常见故障

室内外机连接线故障在实际维修中占有很大的比例,常出现在新装空调器或移机完成之后试机时发生故障。除了本例故障外,还有以下因接线错误或自然老化发生的故障。

①室外风机和四通阀线圈引线接反:制冷模式下开机时出现空调器不制冷,室外风机不运行、室内机吹风为热风,运行一段时间室外机停机保护；制热模式下开机制热正常,但出现不化霜故障。

②电源零线和室外风机引线接反:制冷模式下开机空调器不制冷,室外风机运行、压缩机不运行；制热模式开机空调器不制热,压缩机和四通阀线圈均因无供电而不能工作,只有室外风机运行。

③零线和四通阀线圈引线接反:制冷模式开机空调器不制冷,室外机不运行；制热模式开机空调器不制热。

④室外风机和压缩机引线接反:初次上电正常,制冷模式或制热模式开机,压缩机供电后将室内机主板的保险管熔断,造成上电无反应故障。

⑤室内外机加长连接线断路或引线接反:室内机和室外机位置距离较远,原配管道不够长时,通常需要加长管道,同时也需要加长连接线,如果引线接错,会出现制冷或制热不正常的故障；如果加长的连接线接头没有接实,也会出现制冷或制热不正常的故障。

⑥连接线绝缘层脱落:见图7-64,连接线如果质量不好(包括某些品牌空调器原装连接线),经过几年风吹日晒之后绝缘层脱落,上电或开机后空气开关跳闸。

图7-64 连接线绝缘层脱落
