压缩机继电器线圈开路原因及解决方法

故障说明:海信KFR-25GW挂式空调器遥控器开机后不制冷,检查室外风机运行但压缩机不运行,显示板组件“运行”指示灯亮。图7-41为海信KFR-25GW挂式空调器压缩机继电器驱动电路。

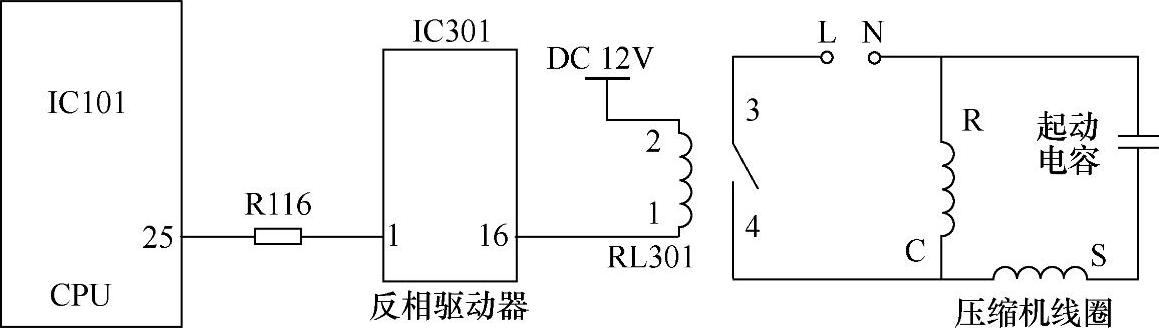

图7-41 海信KFR-25GW挂式空调器压缩机继电器驱动电路

1.测量压缩机工作电压

使用万用表交流电压挡在室外机接线端子测量压缩机电压,正常电压为交流220V,实测为0V,说明室内机没有向压缩机供电;在室内机接线端子上测量压缩机电压仍为0V;根据“运行”灯亮判断CPU已输出压缩机控制信号,故障应在压缩机继电器驱动电路。

2.查看压缩机继电器焊点

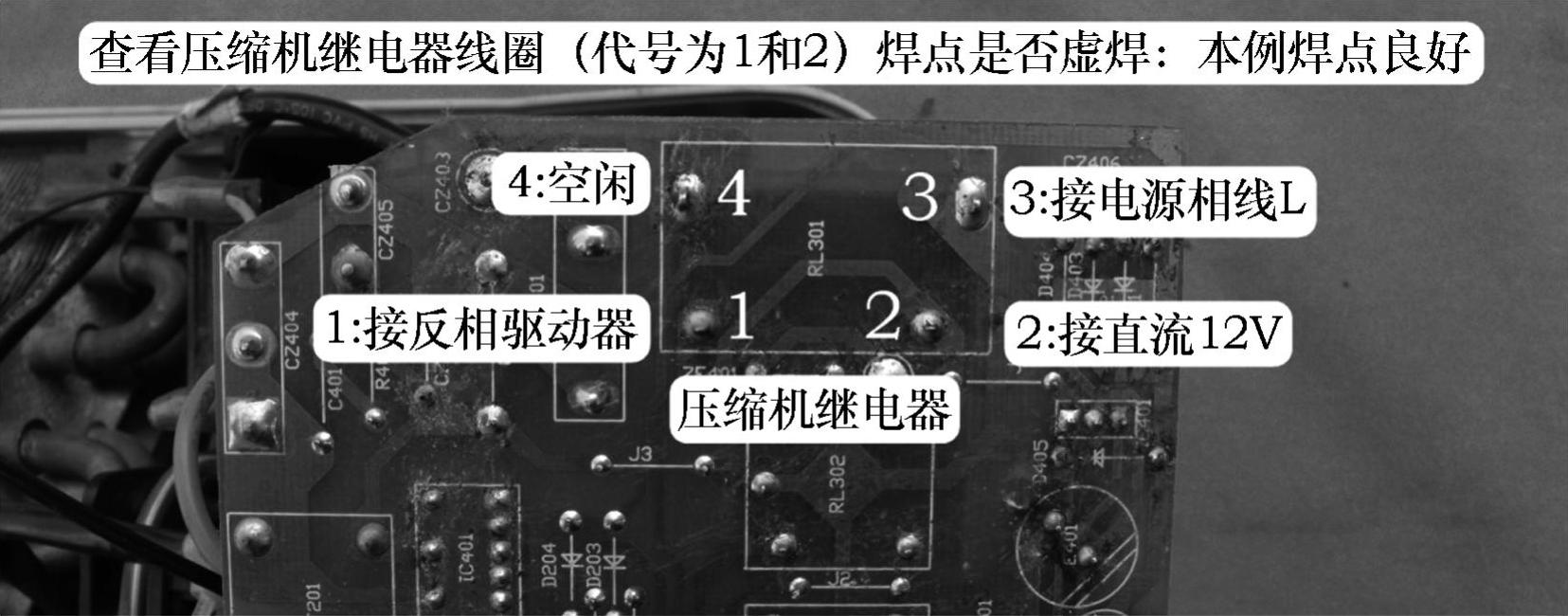

由于老式主板压缩机继电器线圈焊点容易虚焊造成压缩机无供电故障,因此首先查看焊点是否虚焊。从图7-42可以看出,本例焊点良好,没有虚焊故障。

说明:继电器有4个引脚,焊点1和2为线圈引脚,焊点3和4为触点引脚。


图7-42 查看压缩机继电器焊点及结果

3.测量线圈两端电压

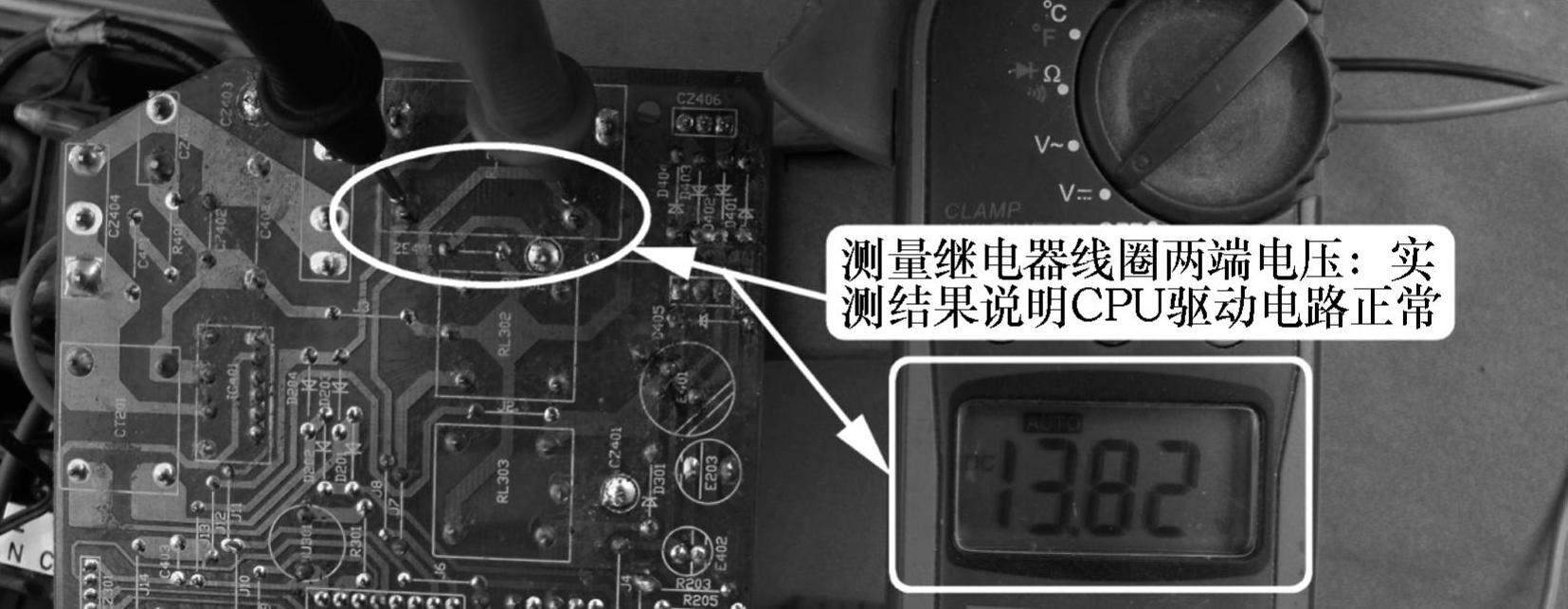

操作步骤及结果见图7-43:遥控开机,使用万用表直流电压挡测量继电器线圈两端电压,正常为直流12V,实测为直流14V(本机主板未设7812稳压集成块,因此测得的电压随交流220V变化),说明控制电路正常,应重点检查继电器线圈阻值是否正常。

说明:测量时红表笔接2号引脚,黑表笔接1号引脚,万用表显示屏显示的数值为正电压,否则显示数值为负电压。


图7-43 测量线圈两端电压及结果

4.测量线圈1号引脚对地电压(www.daowen.com)

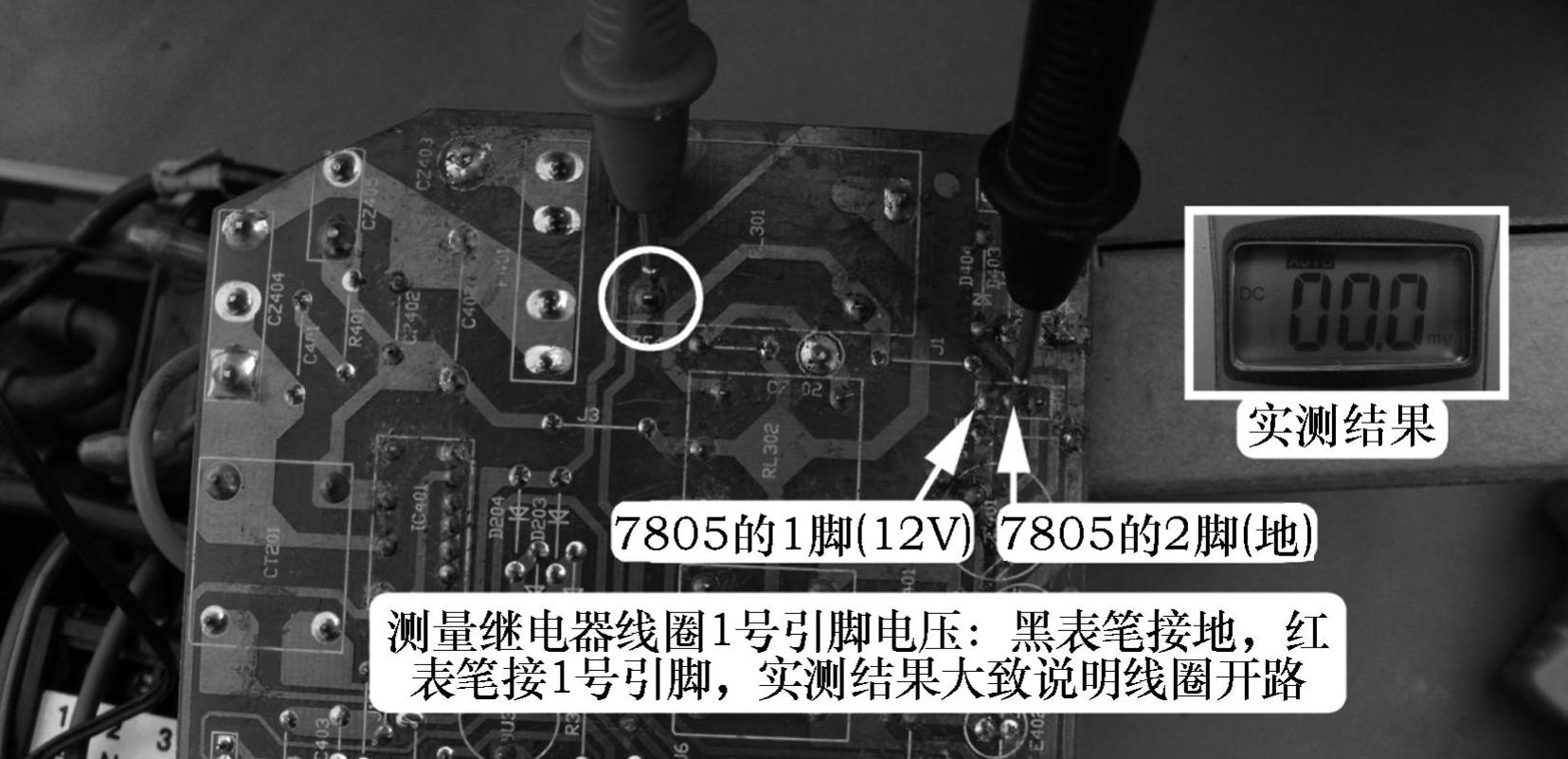

操作步骤及结果见图7-44:遥控器关机但是不拔下电源插头,使用万用表直流电压挡测量线圈1号引脚的电压,由于继电器线圈正常时为导通状态且阻值较小,因此正常值约等于12V电压,如结果为0V,可大致判断线圈开路,应关断电源后再使用万用表电阻挡测量线圈阻值,实测结果为0V,说明线圈可能开路。


图7-44 测量线圈1号引脚对地电压及结果

5.测量线圈阻值

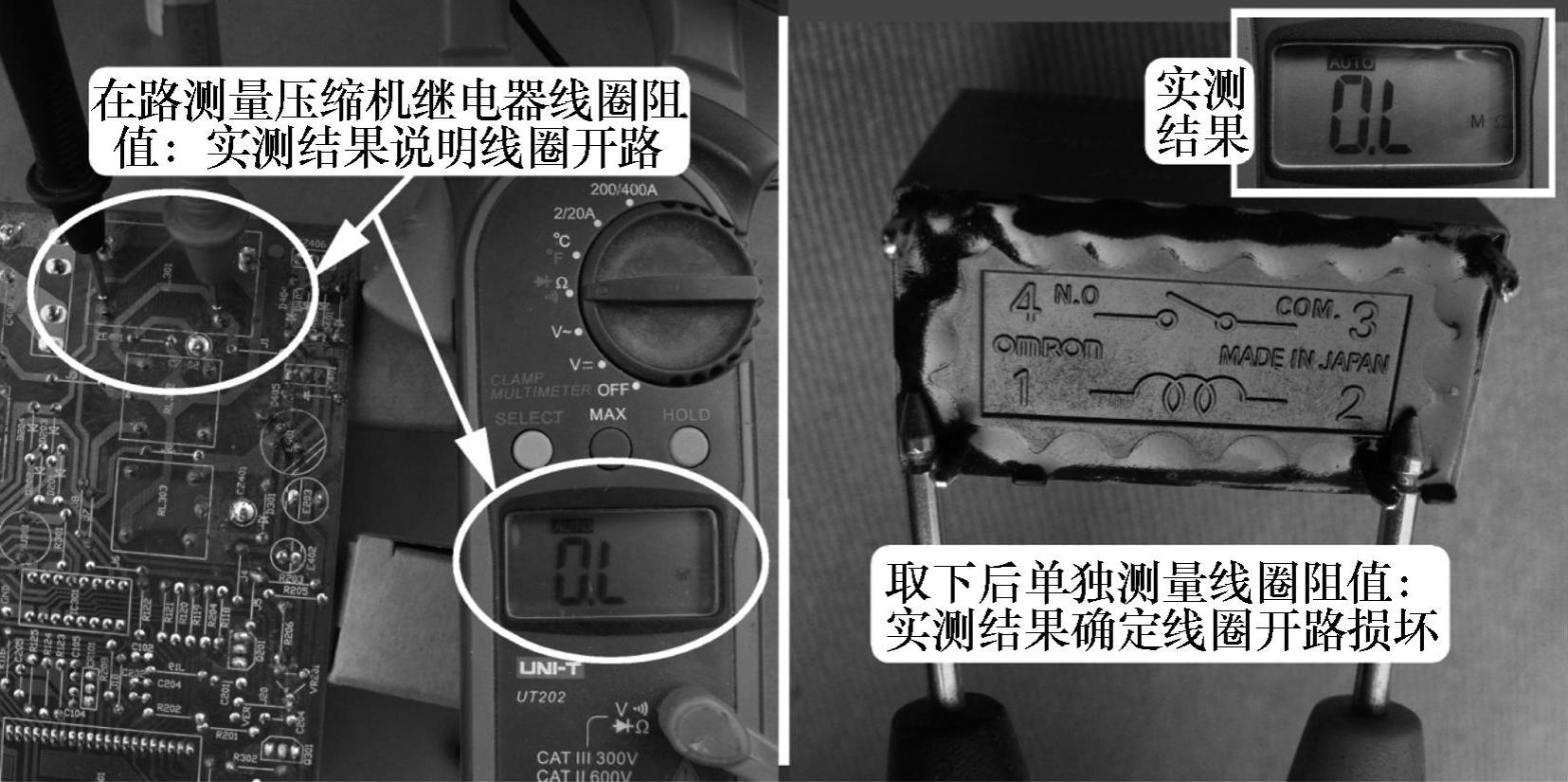

操作步骤及结果见图7-45:使用万用表电阻挡测量继电器线圈阻值,正常值为200Ω左右,实测结果为无穷大,为准确判断,将继电器取下后单独测量阻值仍为无穷大,确定继电器线圈开路损坏。


图7-45 测量线圈电阻及结果

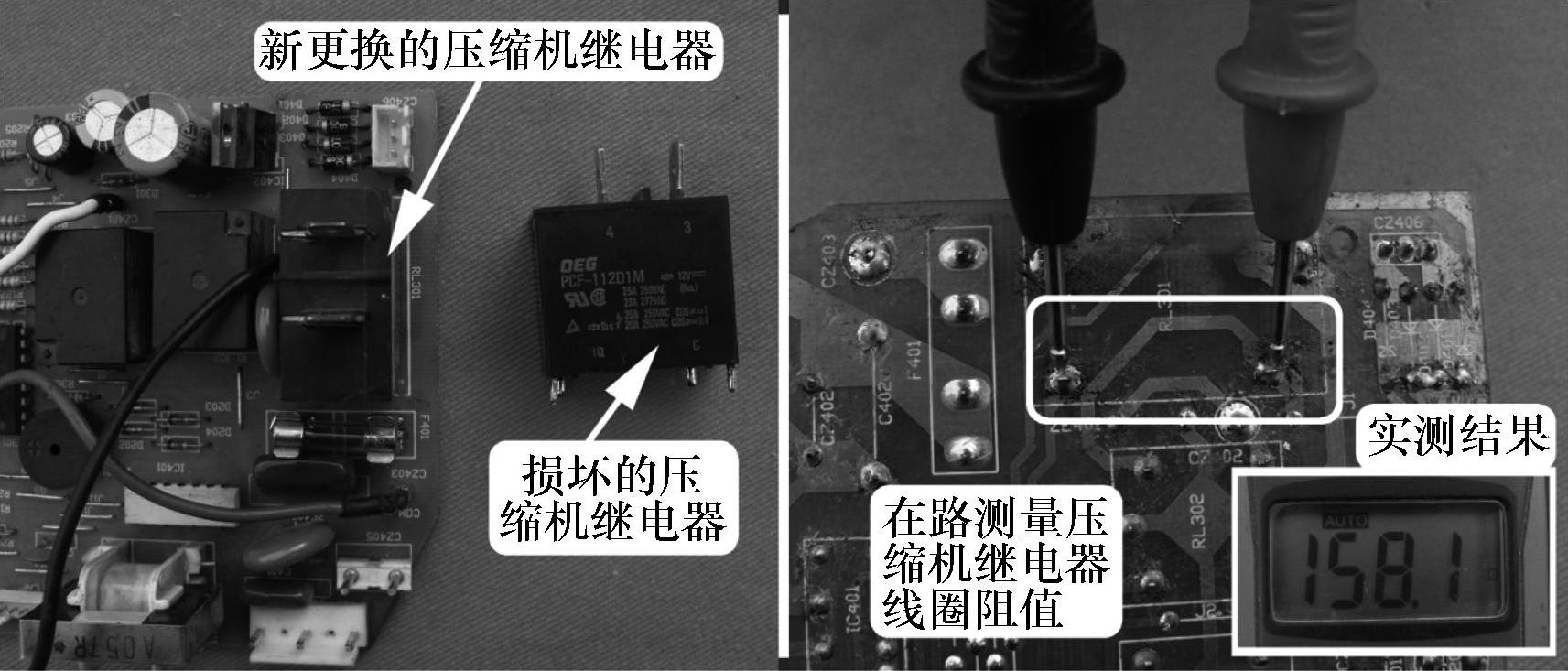

维修措施:更换压缩机继电器。图7-46为更换压缩机继电器及测量正常的继电器线圈阻值。


图7-46 更换压缩机继电器及测量正常线圈阻值

总结:本例由于线圈开路,触点不能吸合,压缩机因无供电而不能工作,因此空调器不制冷。

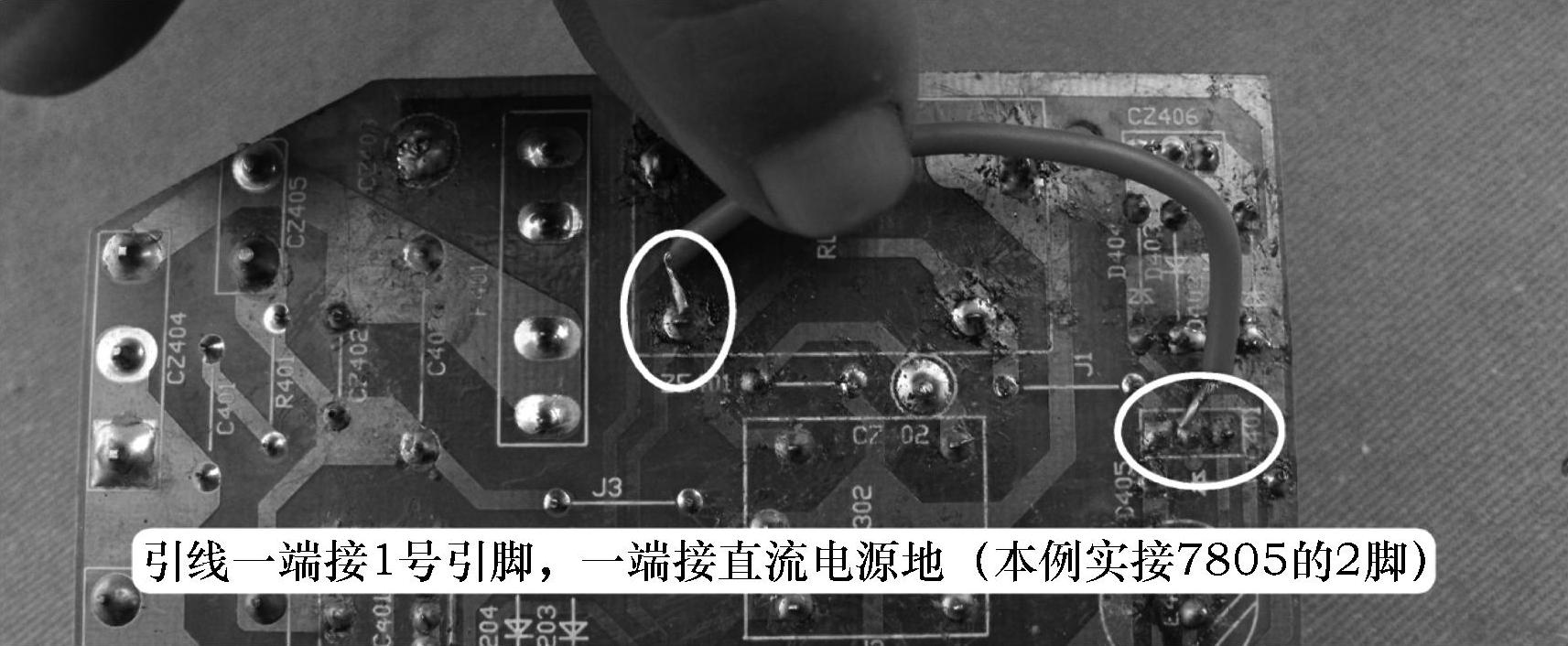

在实际维修中,如果需要单独检测继电器是否正常,在空调器通电后(注意不要开机),使用引线短接继电器的1号引脚和直流电源地,这样相当于直接给继电器线圈供电,如果能听到触点的吸合声且继电器的负载开始工作,说明继电器正常;如果听不到触点的吸合声,可确定继电器损坏。短接引线方法见图7-47。


图7-47 短接引线方法
