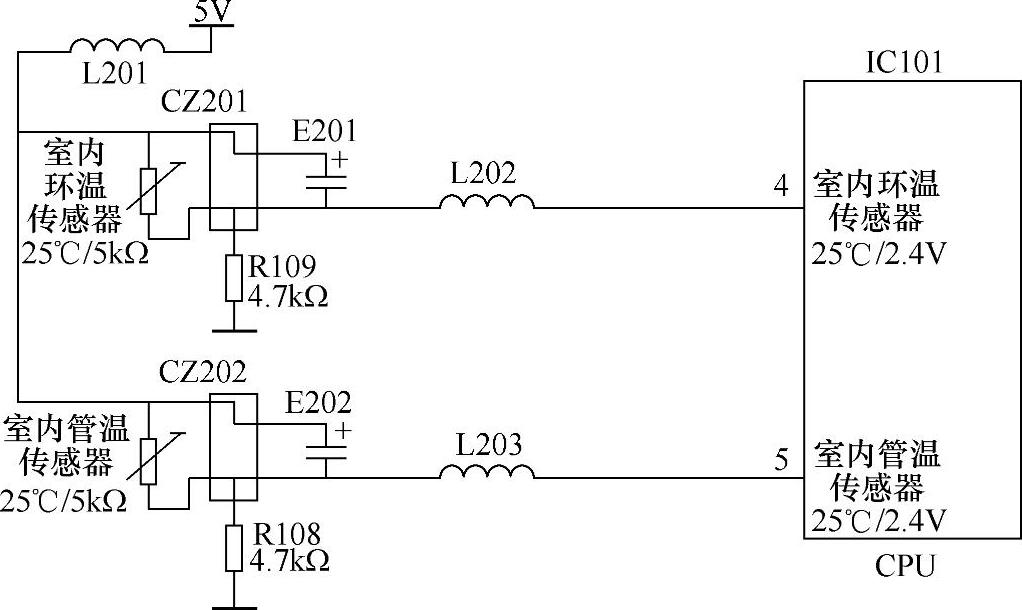

故障说明:海信KFR-25GW空调器,遥控开机后室内风机运行,但压缩机和室外风机均不运行,显示板组件上“运行”指示灯也不亮。在室内机接线端子上测量压缩机与室外风机供电电压为交流0V,说明室内机主板未输出供电；根据开机后“运行”指示灯不亮,说明输入部分电路出现故障,CPU检测后未向继电器电路输出控制电压,因此应首先检查传感器电路。图7-30为海信KFR-25GW空调器传感器电路原理图。

图7-30 海信KFR-25GW空调器传感器电路原理图

1.测量环温和管温传感器插座分压点电压

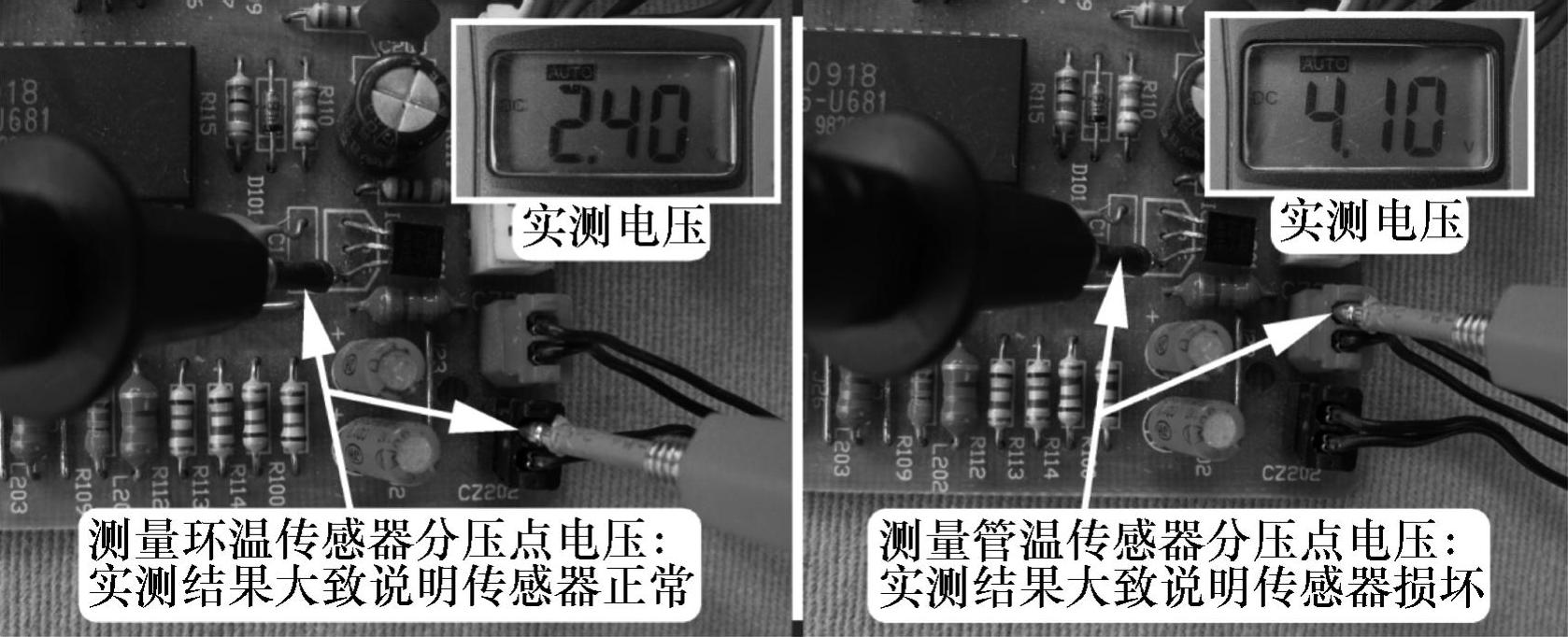

操作步骤及结果见图7-31:首先使用万用表直流电压挡,将黑表笔接地(本例实接复位集成块34064的地脚)、红表笔接插座分压点测量电压(此时房间温度约为25℃),两个插座的正常值均应接近2.5V,实测结果大致说明环温传感器正常,应重点检查管温传感器。

图7-31 测量环温和管温传感器插座分压点电压及结果

2.测量管温传感器阻值

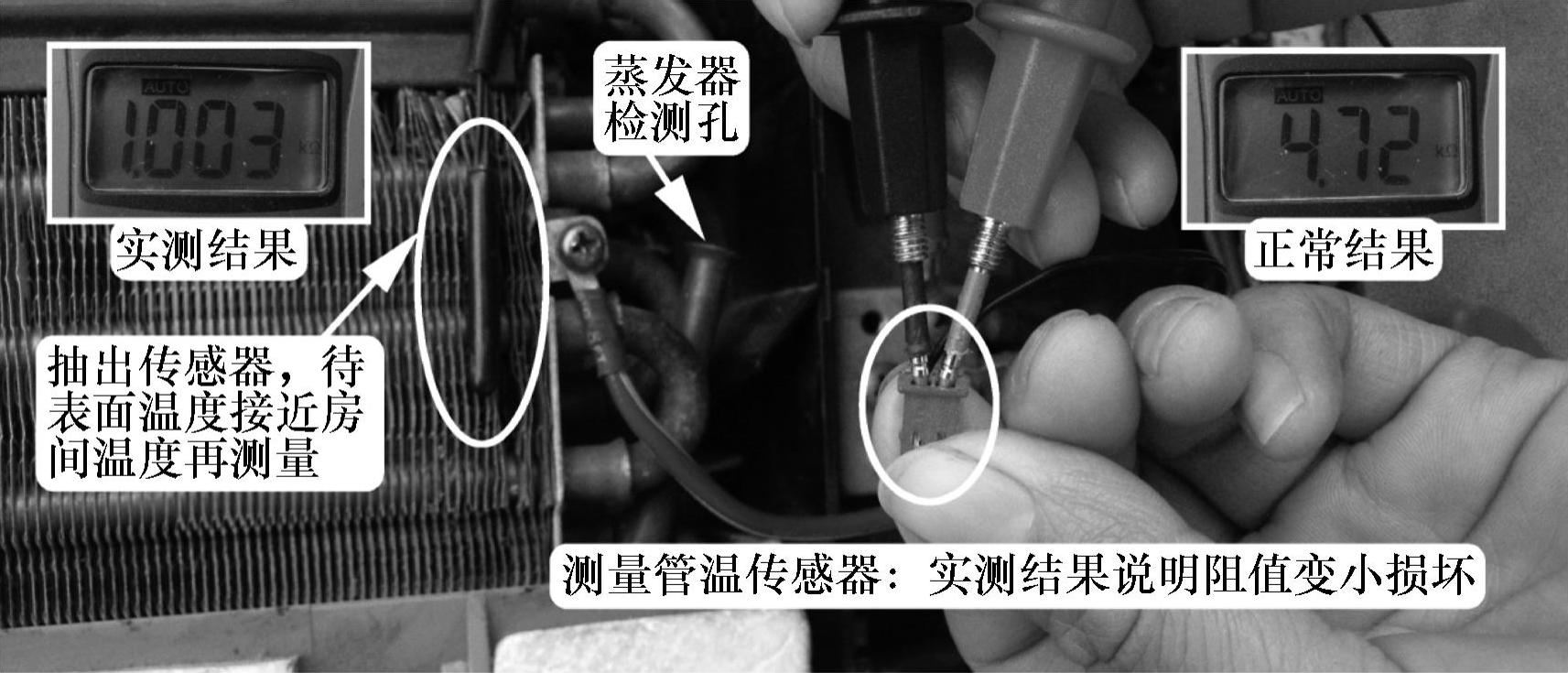

操作步骤及结果见图7-32:断电并将管温传感器从蒸发器检测孔抽出(防止蒸发器表面温度影响测量结果),并等待一定的时间使传感器表面温度接近房间温度；再使用万用表电阻挡测量插头两端,正常阻值应接近5kΩ,实测结果说明管温传感器阻值变小损坏。

说明:本例空调器传感器使用型号为25℃/5kΩ。

图7-32 测量管温传感器阻值及结果

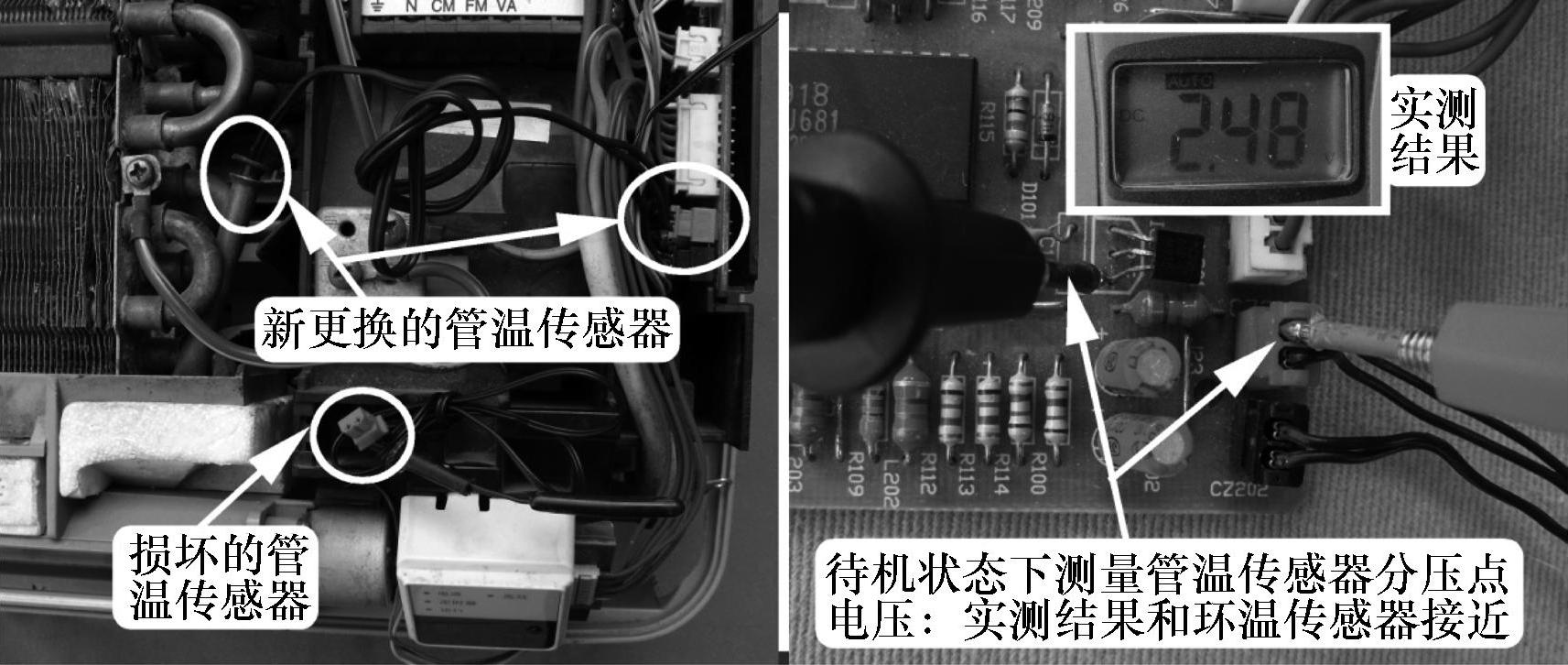

维修措施:更换管温传感器。图7-33为维修措施及测量正常的管温传感器分压点电压。

图7-33 更换管温传感器及测量正常的分压点电压结果

3.应急措施

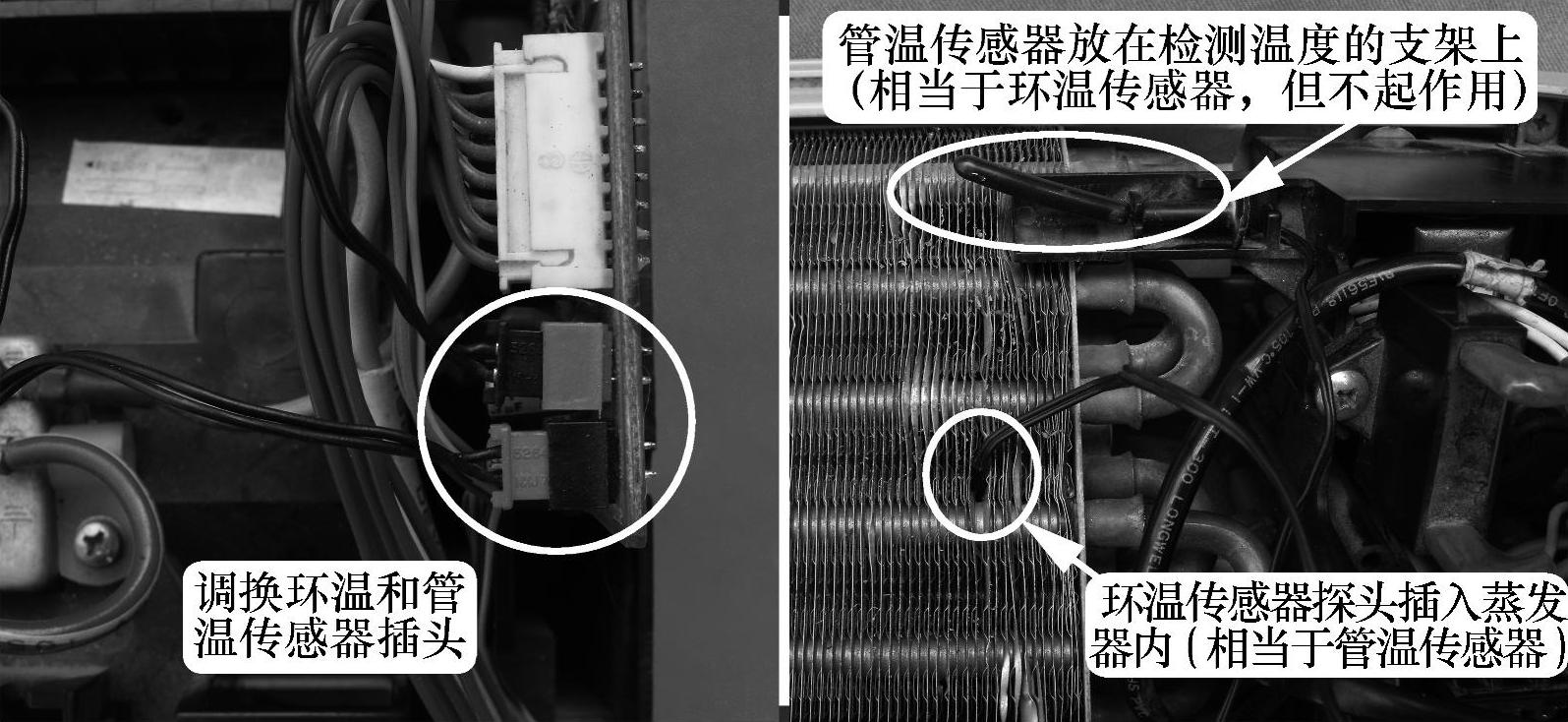

在夏季维修时,如没有配件更换,而用户又十分着急使用,可以将环温和管温传感器插头互换,见图7-34,并将环温传感器探头插在蒸发器内、管温传感器探头放在检测温度的支架上,开机后能应急制冷,但没有温度自动控制功能(即空调器不停机一直运行),应告知用户房间温度下降到一定值后拔下空调器电源插头。

图7-34 调换环温和管温传感器插头

4.传感器在维修中的常见经验

①封装型式:见图7-35,管温传感器常见有塑封(多见于海信空调器)和铜头(在很多品牌的空调器中使用)两种封装型式,两种功能相同。(www.daowen.com)

图7-35 塑封和铜头管温传感器

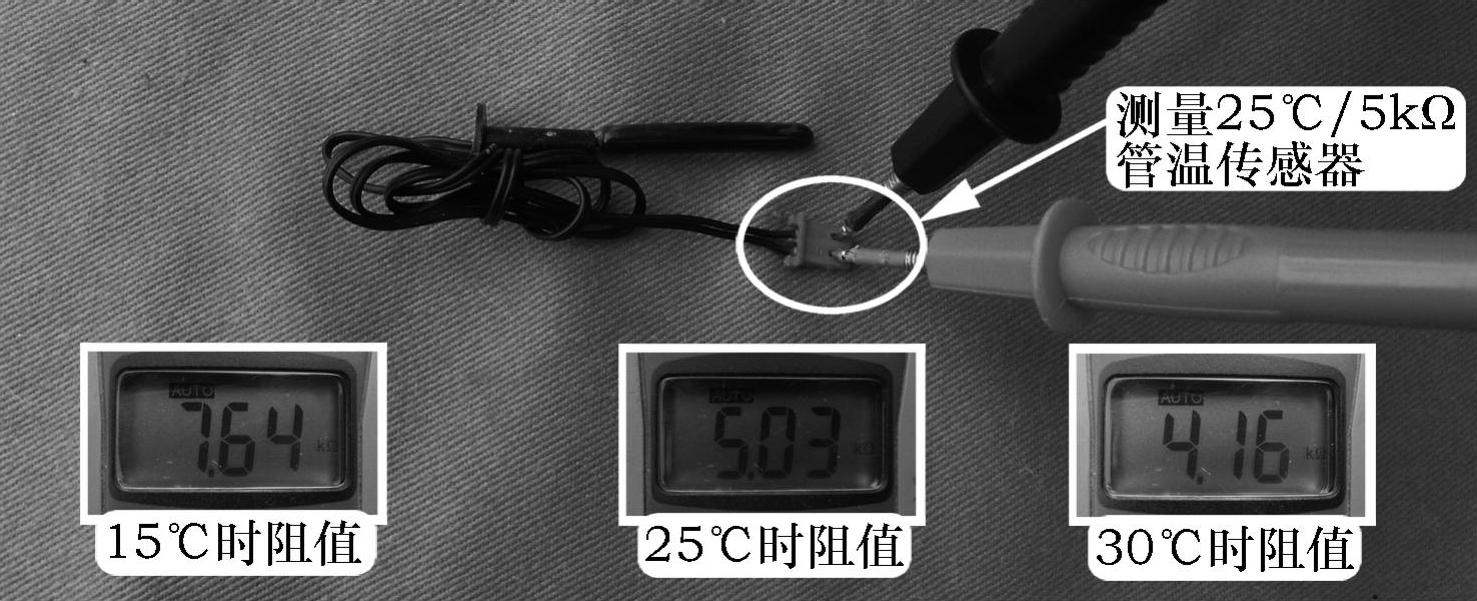

②测量方法:传感器为负温度系数的热敏电阻,以25℃时的阻值为标准分为三种型号,即25℃/5kΩ、25℃/10kΩ、25℃/15kΩ,无论是哪一种型号的传感器,阻值随温度升高而下降,温度下降时阻值升高。图7-36为以25℃/5kΩ为例测量传感器阻值；表7-1为三种传感器在几个温度下相对应的阻值。

图7-36 传感器的负温度系数特性

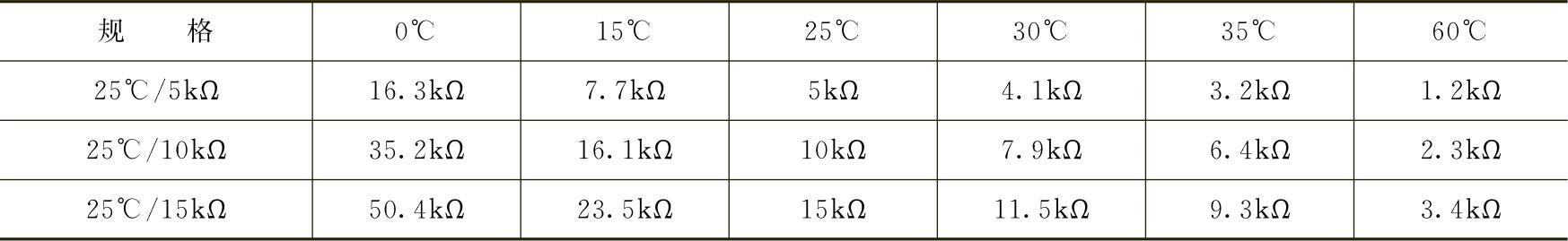

表5-1 三种传感器各个温度下的阻值对照

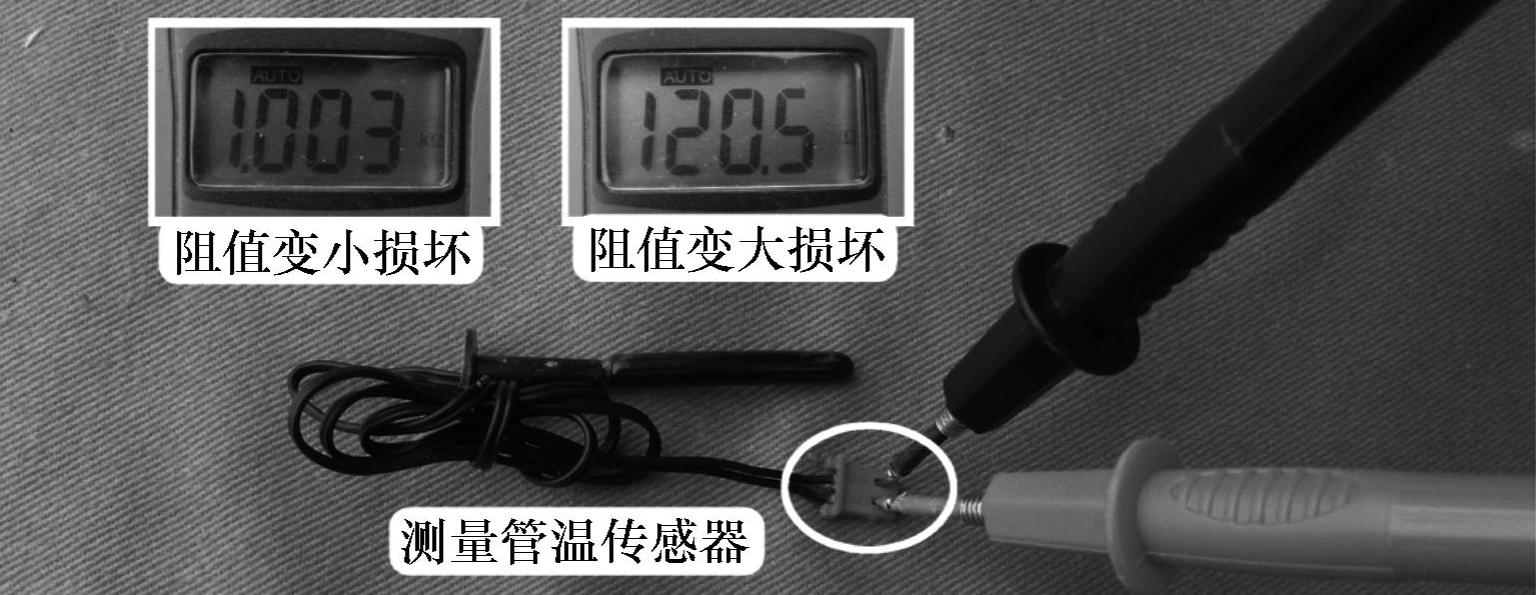

③普通电阻损坏时一般为阻值变大,而传感器损坏时有些为阻值变大,有些为阻值变小,不是一成不变,见图7-37。

图7-37 损坏的传感器阻值

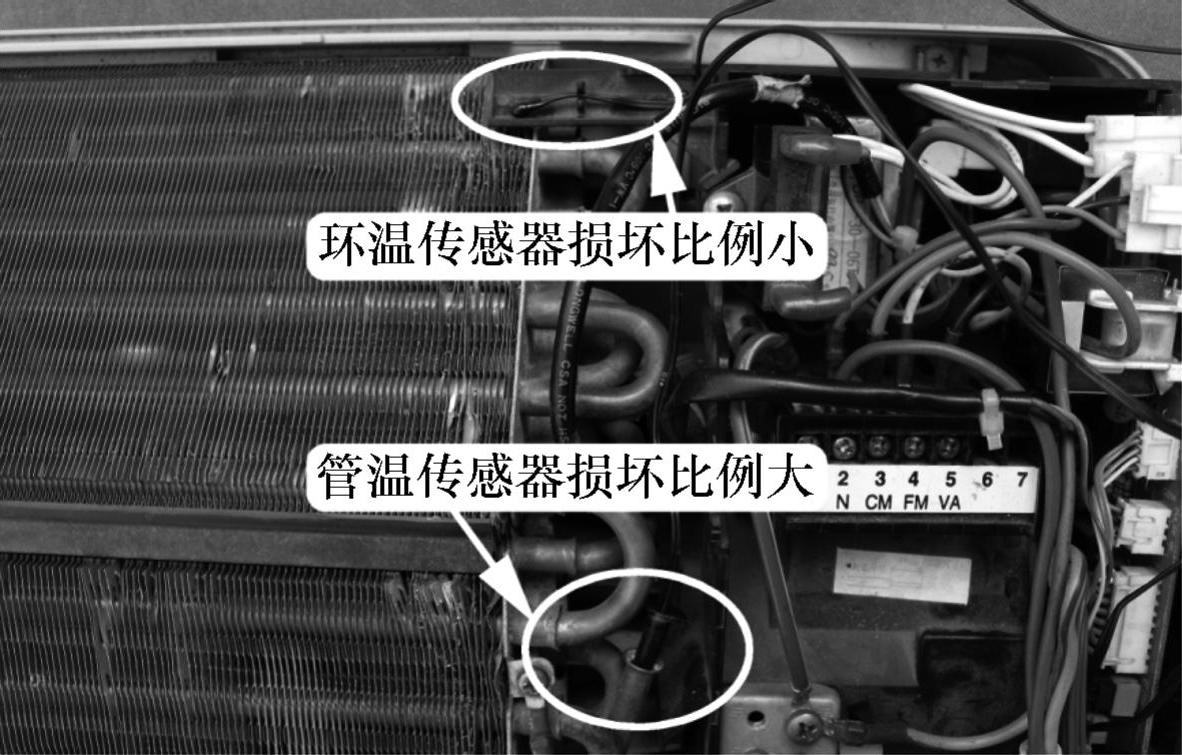

④损坏比例:见图7-38,管温传感器的作用有检测制冷模式防结冰、制热防过载和化霜检测等许多功能,且工作的温度时高时低,因而在实际维修中,管温传感器的损坏比例较大,而环温传感器一般不会损坏。

图7-38 环温和管温传感器损坏率的比较

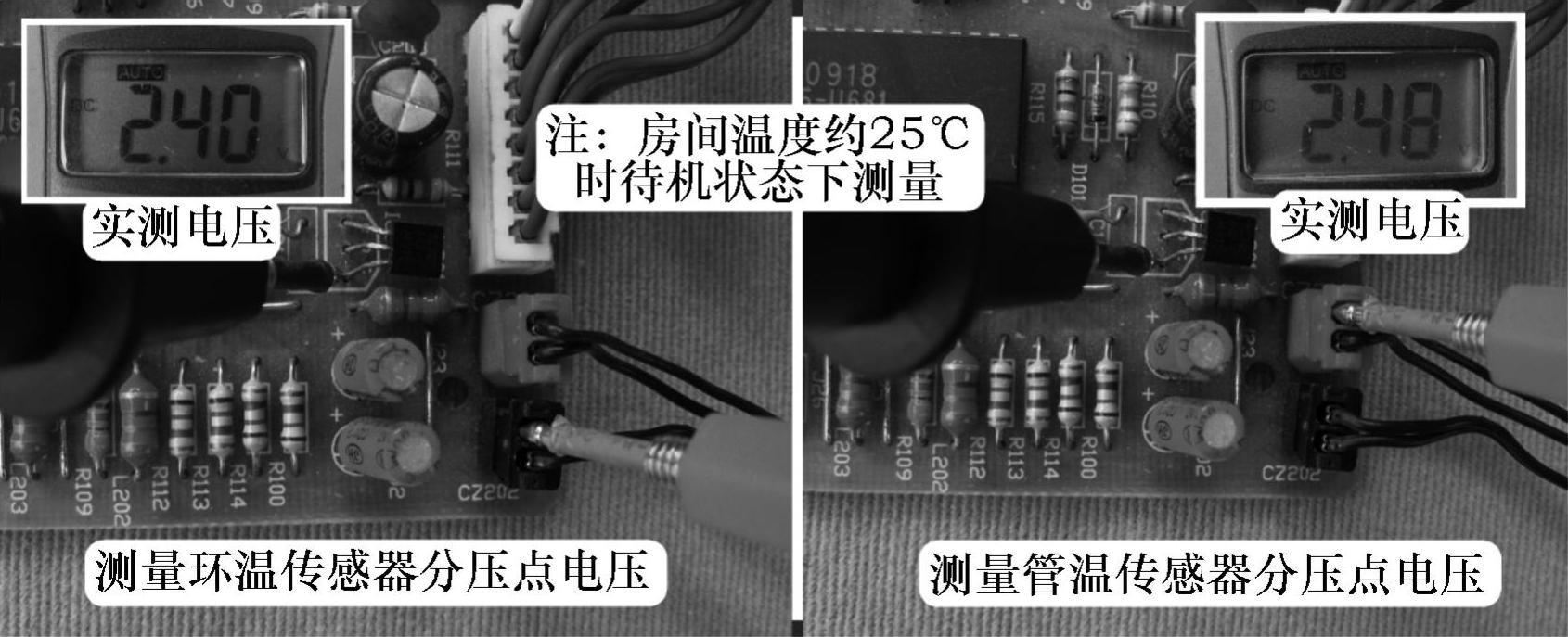

⑤同一空调器上的环温和管温传感器使用型号一般相同(少数机型除外),相同温度下测量分压点的电压值通常接近(本例测量时房间温度约为25℃),见图7-39。因而在测量传感器时可以参考使用,如检测环温传感器,可以测量管温传感器阻值和分压点电压,结果应接近,如误差太多,则说明出现故障。

图7-39 正常的传感器分压点电压

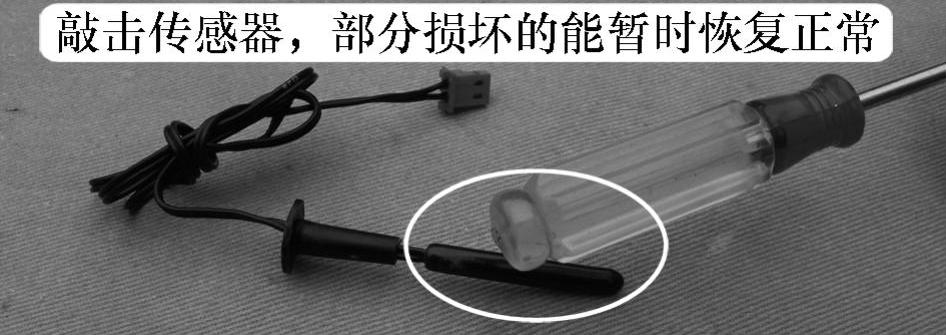

⑥传感器阻值变值损坏时,可以将探头轻轻振动,见图7-40,有些传感器能暂时恢复正常且可以应急使用,但最终还是要更换。

图7-40 传感器应急修理方法
