故障说明:美的KFR-26GW/I1Y空调器,将遥控器调到制冷模式开机,室内风机运行约30s后自动关机,显示板组件上“运行”指示灯快闪报故障代码,含义为“风机速度失控”,应检查霍尔反馈(即转速反馈)插座反馈电压。图7-25为美的KFR-26GW/I1Y空调器霍尔反馈电路原理图。

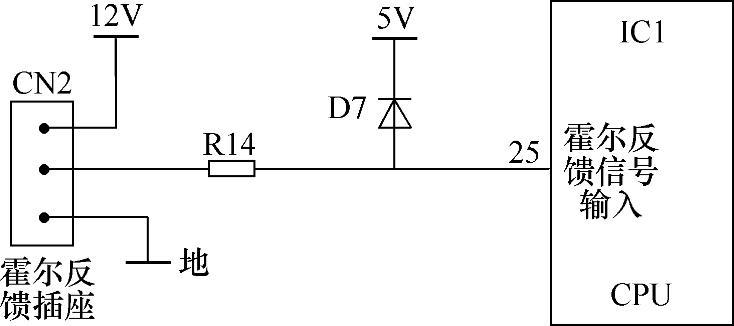

图7-25 美的KFR-26GW/I1Y空调器霍尔反馈电路原理图

1.测量霍尔反馈插座供电及反馈电压

霍尔反馈插座共有三根引线,功能分别为电源(本机为直流12V,棕色)、霍尔反馈(白色)、地(黑色)。

操作步骤及结果见图7-26:遥控开机后使用万用表直流电压挡,黑表笔接地(本例实接7812散热片),红表笔接棕色引线测量电机内部霍尔反馈电路供电电压,实测结果说明正常；使用红表笔接白色引线测量反馈端电压,正常电压为4V左右,而实测结果电压为0V,大致判断PG电机未输出霍尔反馈信号。

说明:由于室内风机只能运行约30s,因此要先接好表笔再用遥控器开机。

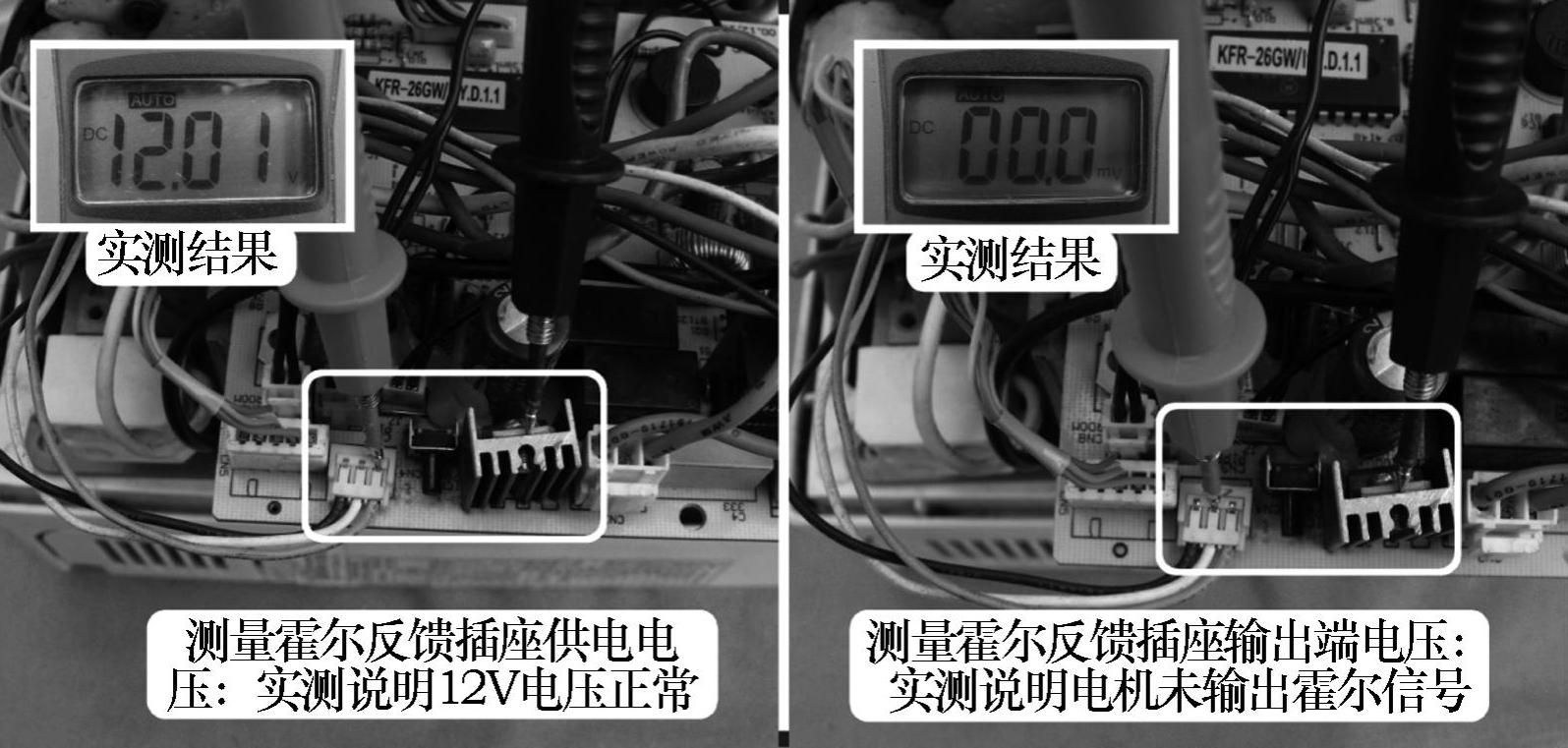

图7-26 测量霍尔反馈插座电压及结果

2.拨动贯流风扇时测量反馈端子电压

操作步骤及结果见图7-27:遥控器关机,但不拔下空调器电源插头,将手从出风框伸入并慢慢拨动贯流风扇,同时使用万用表直流电压挡(黑表笔接地,红表笔接反馈端子)测量霍尔反馈端子电压,正常为0V～8V～0V～8V的跳动电压,而实测电压一直为0V,说明电机内部霍尔反馈电路损坏,由于室内风机为塑封电机且集成为一体,不能打开维修,只能更换室内风机。

(www.daowen.com)

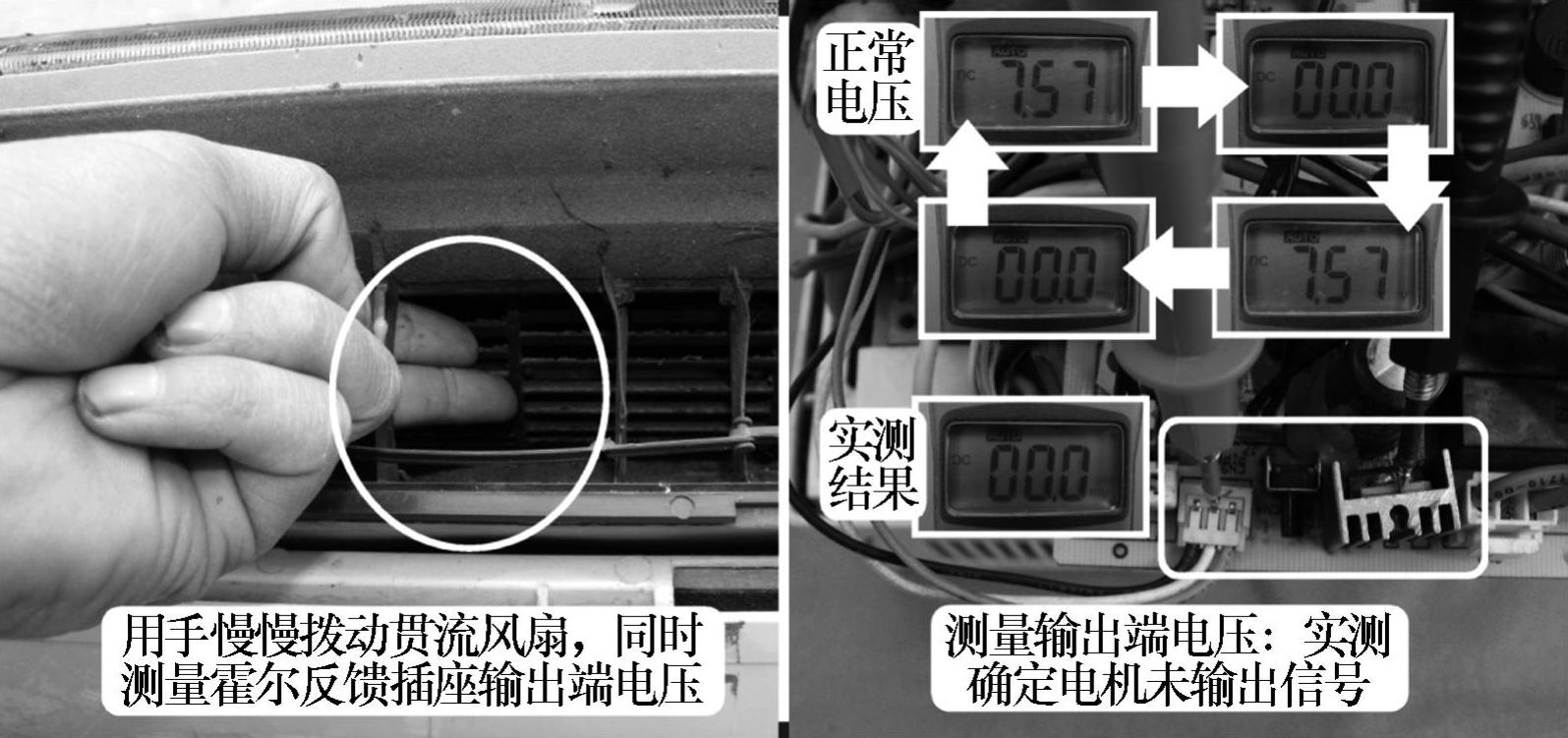

图7-27 拨动贯流风扇时测量反馈端子电压及结果

维修措施:更换室内风机。图7-28为维修措施及PG电机运行时测量霍尔反馈端电压结果。

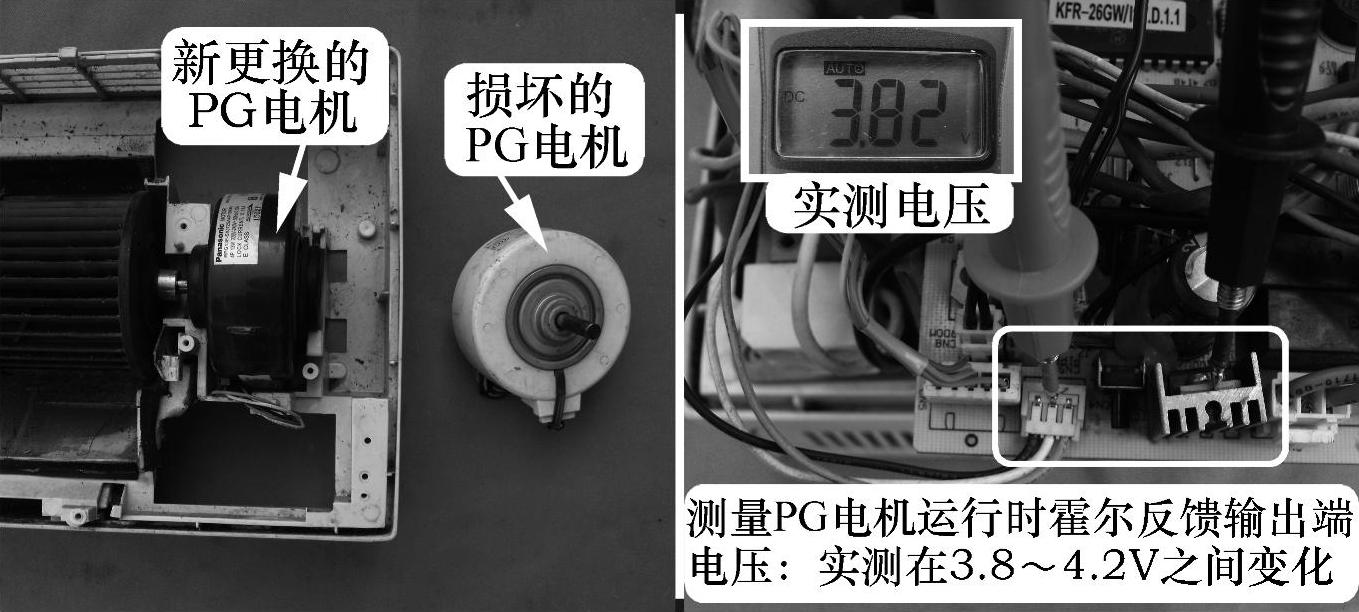

图7-28 更换PG电机及电机运行时霍尔反馈端电压

总结

①本例由于PG电机内部霍尔反馈电路损坏,CPU检测不到霍尔反馈信号,因此对空调器整机停止供电进行保护,并通过显示板组件的指示灯显示故障代码。

②电机内部霍尔反馈电路损坏,在拨动贯流风扇时反馈电压通常一直为0V、5V(或12V)或稳定的某个电压值,维修时反馈电压只要不是跳动电压即可判断电机损坏。

③CPU检测不到霍尔反馈信号,本例表现为30s后自动关机并报故障代码。海信KFR-23GW/56空调器室内风机运行约20s后停止室内风机供电,每隔约15s驱动室内风机运行一次以检测霍尔反馈信号；东洋KFR-35GW/D空调器逐渐增加室内风机的工作电压直至最大值运行约10s,然后停止室内风机供电并报故障代码。由此可见,即使是相同的故障原因,不同厂家的空调器,表现出的故障现象也各不相同。

④本例空调器霍尔反馈供电电压为直流12V,目前的空调器PG电机霍尔反馈供电电压通常为直流5V,见图7-29,电机运行时反馈端子电压为2.5V,停机拨动贯流风扇时反馈端子电压为5V～0V～5V～0V的跳变电压。

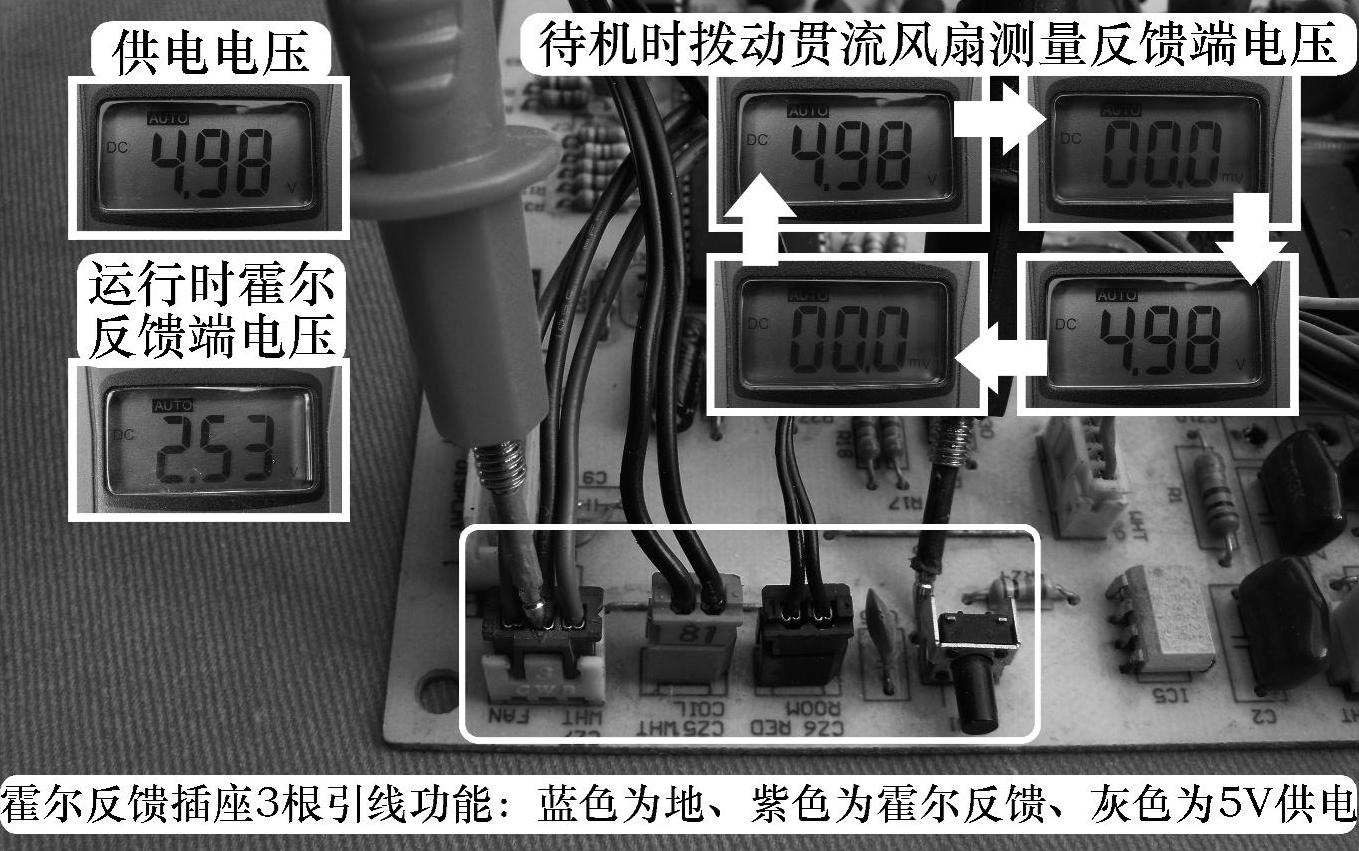

图7-29 霍尔反馈为5V供电的输出端电压
