故障说明:海信KFR-23GW/56空调器,上电后整机不工作,导风板不能自动关闭,也不能接收遥控信号,测量插头阻值正常,说明变压器初级线圈正常,重点检查电源电路和CPU三要素电路。图7-17为海信KFR-23GW/56空调器电源电路原理图。

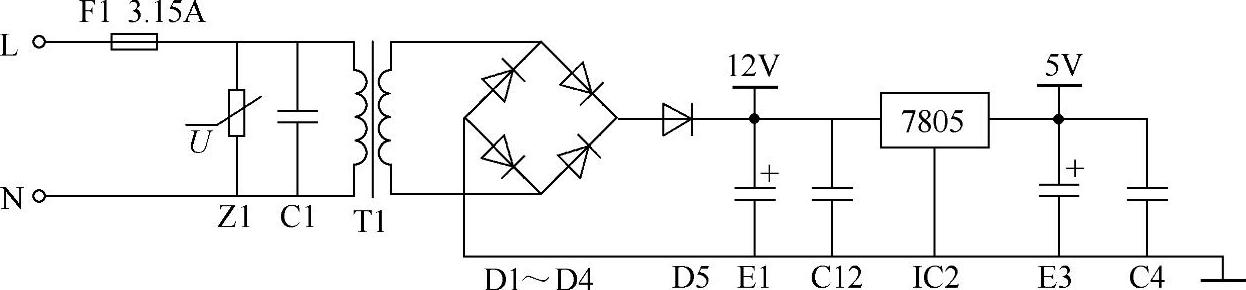

图7-17 海信KFR-23GW/56空调器电源电路原理图
1.测量直流5V电压
操作步骤及结果见图7-18:使用万用表直流电压挡,黑表笔接滤波电容负极(相当于接7805的②脚地),红表笔接③脚,正常电压应为直流5V,实测为直流0V,应测量①脚(输入端)电压。

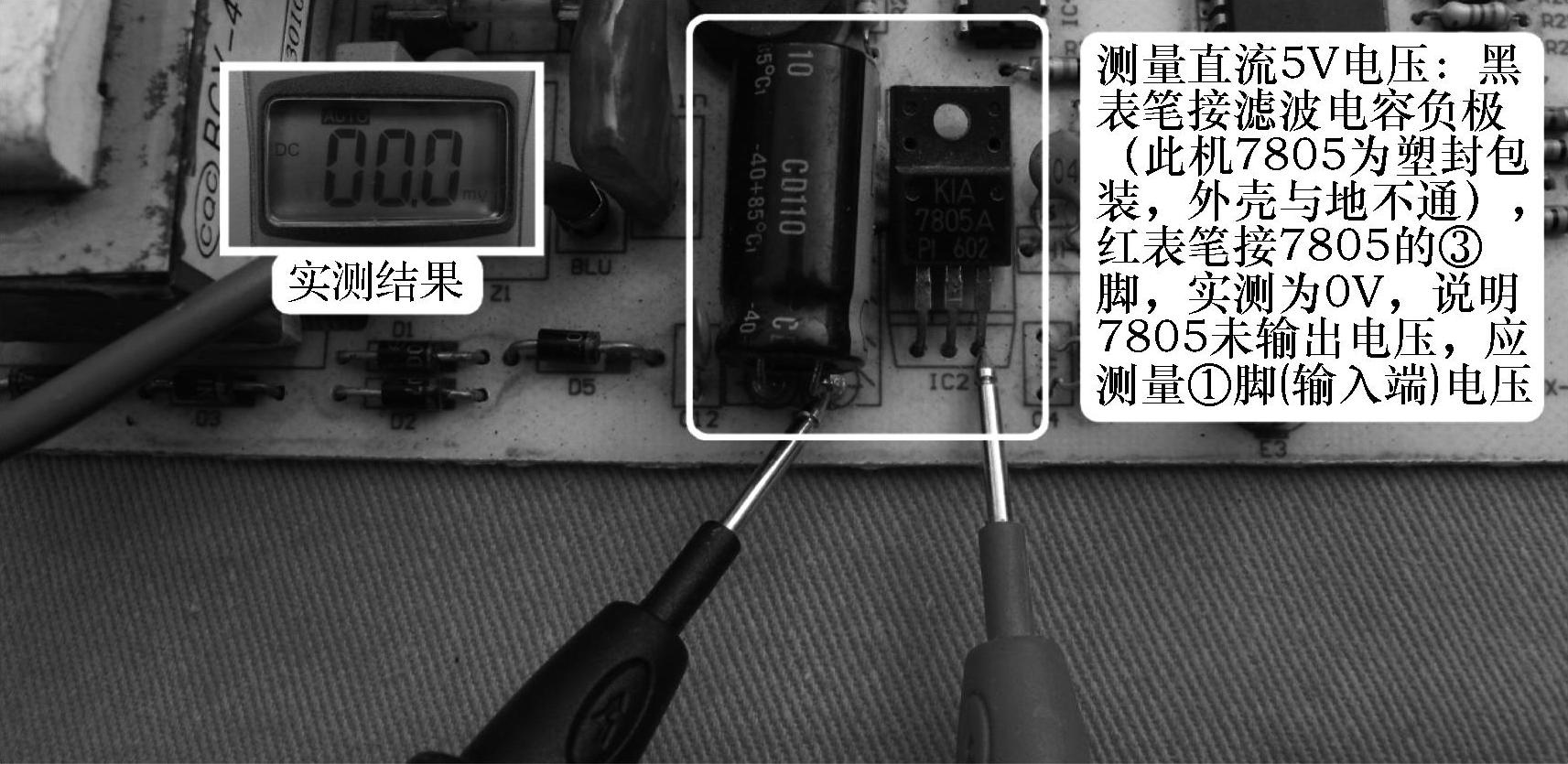

图7-18 测量直流5V电压及结果
2.测量12V电压
操作步骤及结果见图7-19:使用万用表直流电压挡,黑表笔不动依旧接滤波电容负极,红表笔接7805的①脚,正常电压约为直流13V,实测电压为直流16V也属正常,此电压由变压器降压后由次级线圈经整流和滤波电路直接提供,由于没有设7812稳压块,电压随电网电压波动而变化。

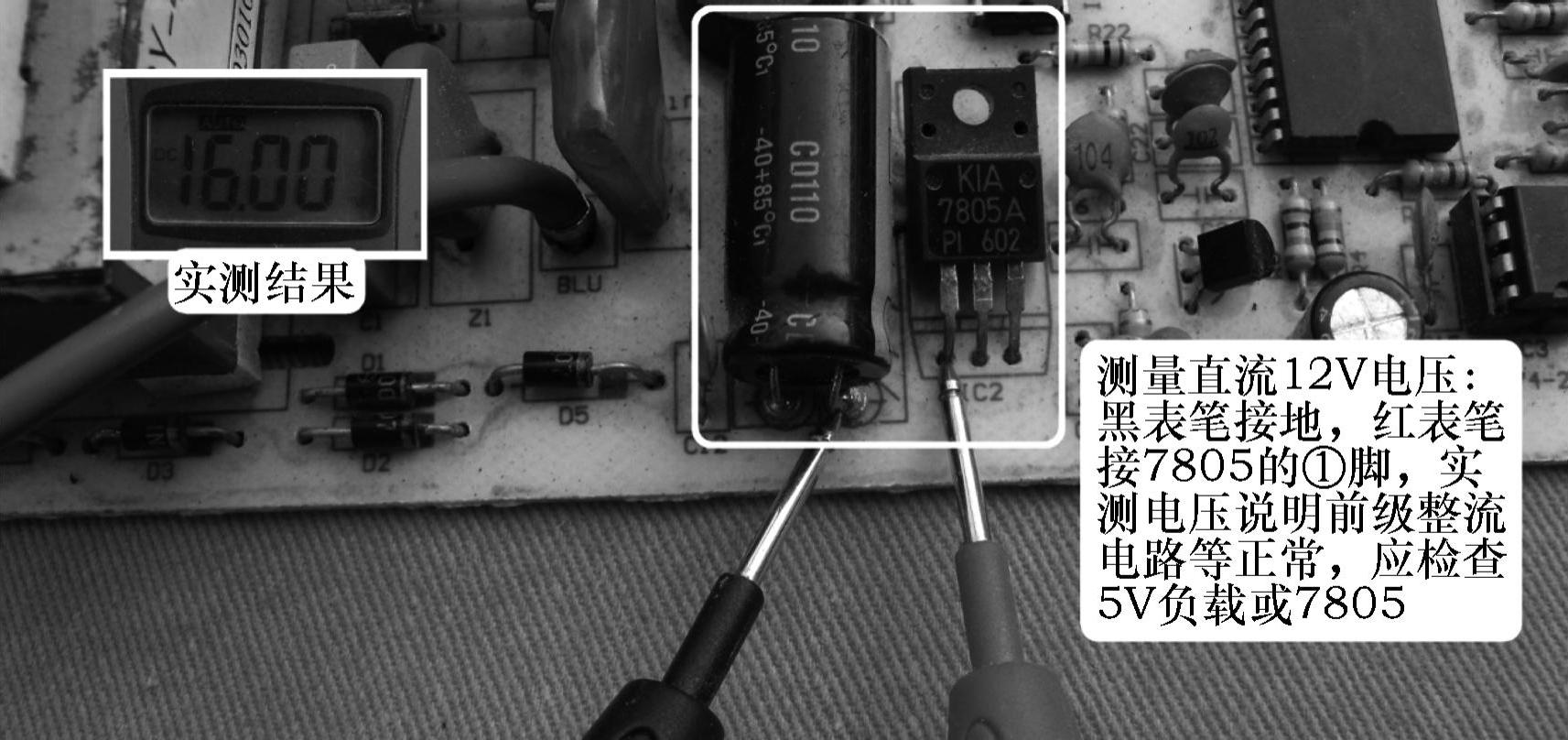

图7-19 测量12V电压及结果(www.daowen.com)
3.测量5V对地阻值
操作步骤及结果见图7-20:使用万用表电阻挡,黑表笔接滤波电容负极,红表笔接7805的③脚(输出端),正常阻值为数kΩ,实测结果说明5V负载正常,判断7805损坏。
说明:由于环温和管温传感器电路并联,因此5V负载对地阻值较低。

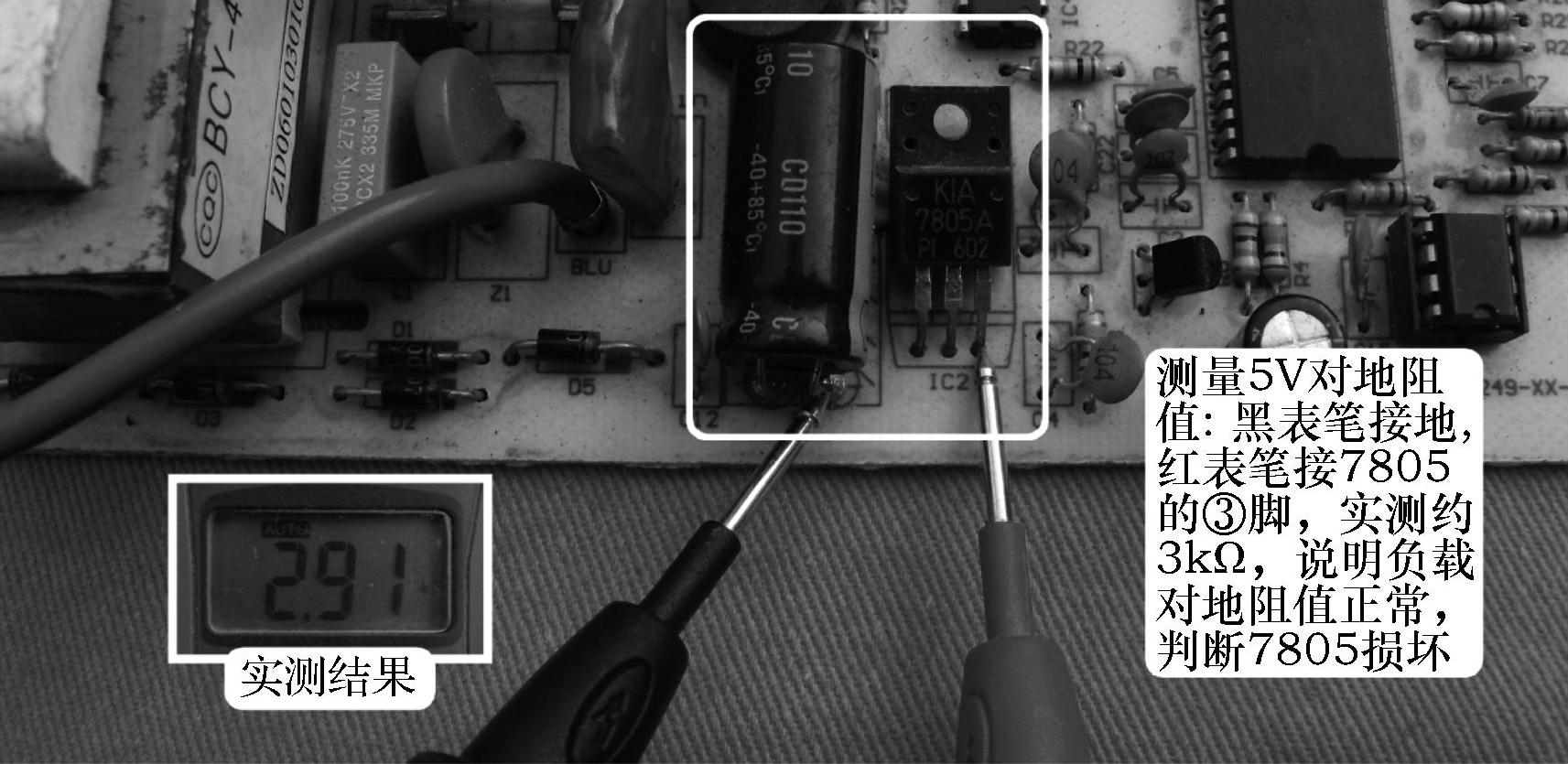

图7-20 测量5V对地阻值及结果
维修措施:更换7805试机正常,见图7-21。
总结:7805和7812的检修方法一样,如果输出端没有正常的电压输出,在确保输入端电压正常且负载没有短路故障后,即可判断损坏。

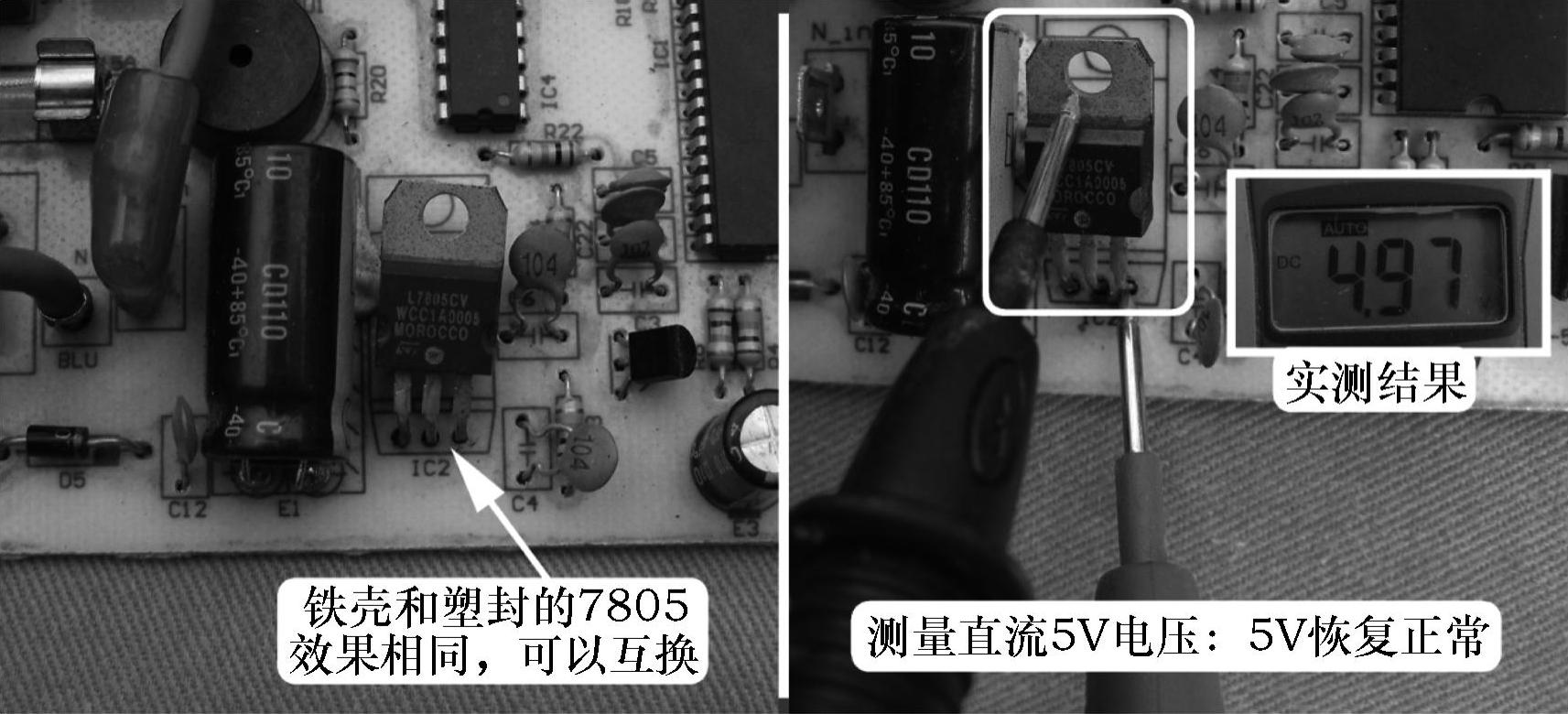

图7-21 更换7805及测量5V电压
