故障说明:东洋KFR-35GW/D空调器整机不工作,导风板不能自动复位,测量空调器插头阻值为294Ω,插座交流220V电压正常,可大致说明变压器正常,导风板不能自动复位说明CPU没有工作,应当首先测量5V电压是否正常。图7-10为东洋KFR-35GW/D空调器电源电路原理图。

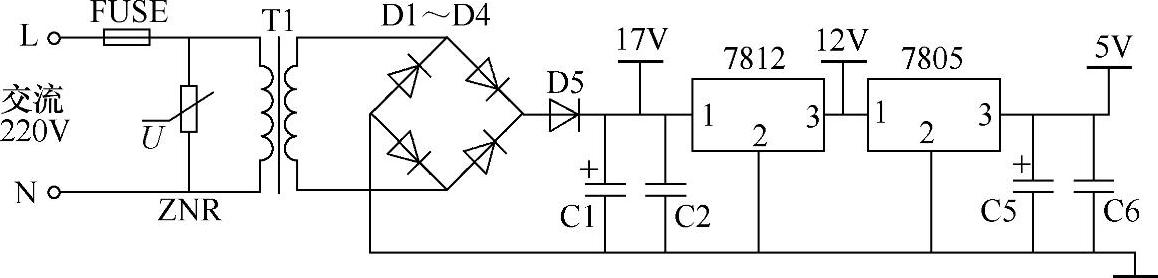

图7-10 东洋KFR-35GW/D空调器电源电路原理图
1.测量5V电压
操作步骤及结果见图7-11:使用万用表直流电压挡,黑表笔接7805的表面铁壳(铁壳为地端,相当于接②脚),红表笔接③脚(输出端),正常电压应为直流5V,实测电压为直流0V,应当测量7805的①脚(输入端)电压是否正常。

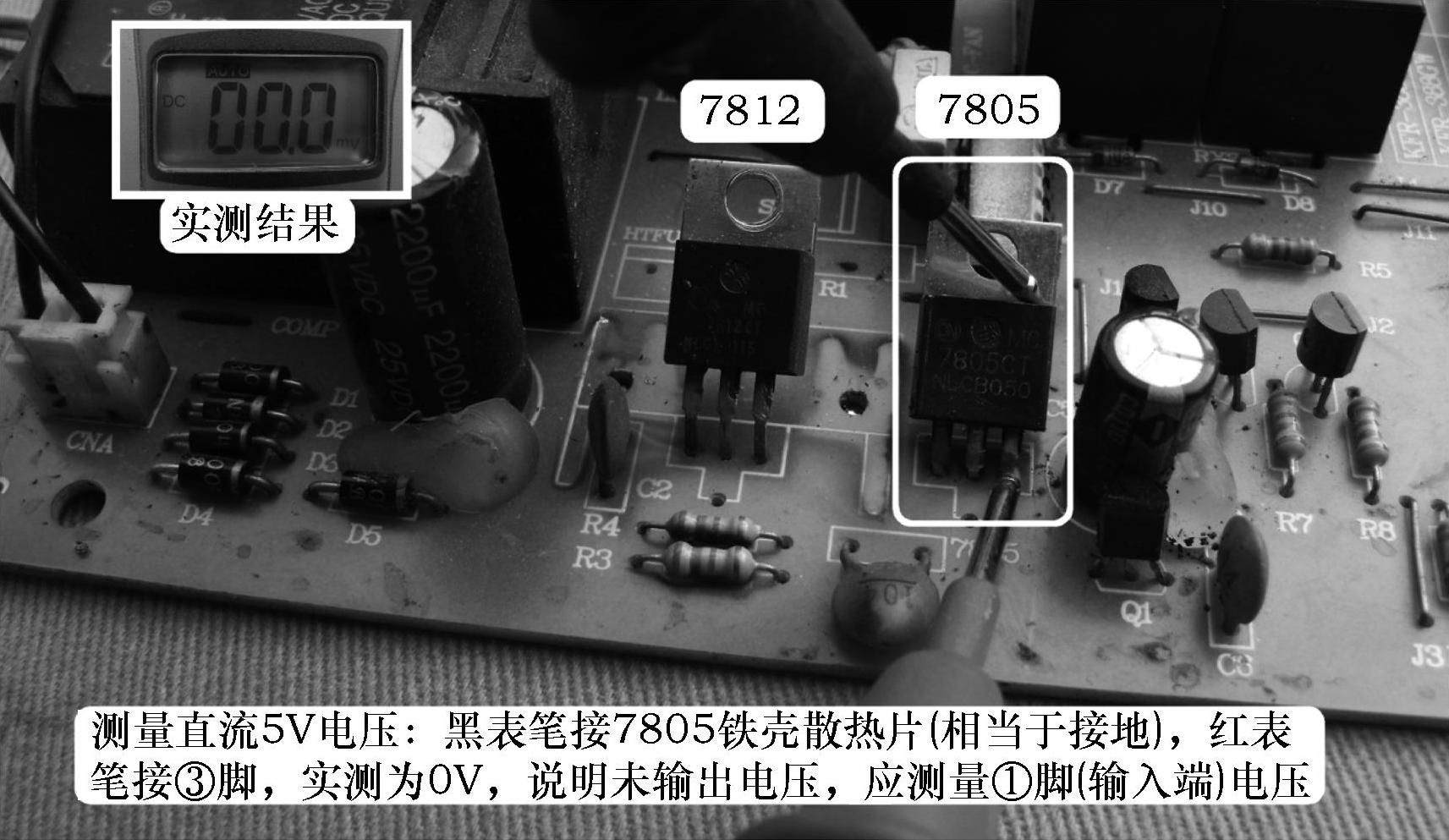

图7-11 测量5V电压及结果
2.测量12V电压
操作步骤及结果见图7-12:仍然使用万用表直流电压挡,黑表笔不动,红表笔测量7805的①脚(输入端),电压由7812的输出端直接供给,正常为直流12V,实测电压为0V,应当测量7812的①脚电压是否正常。

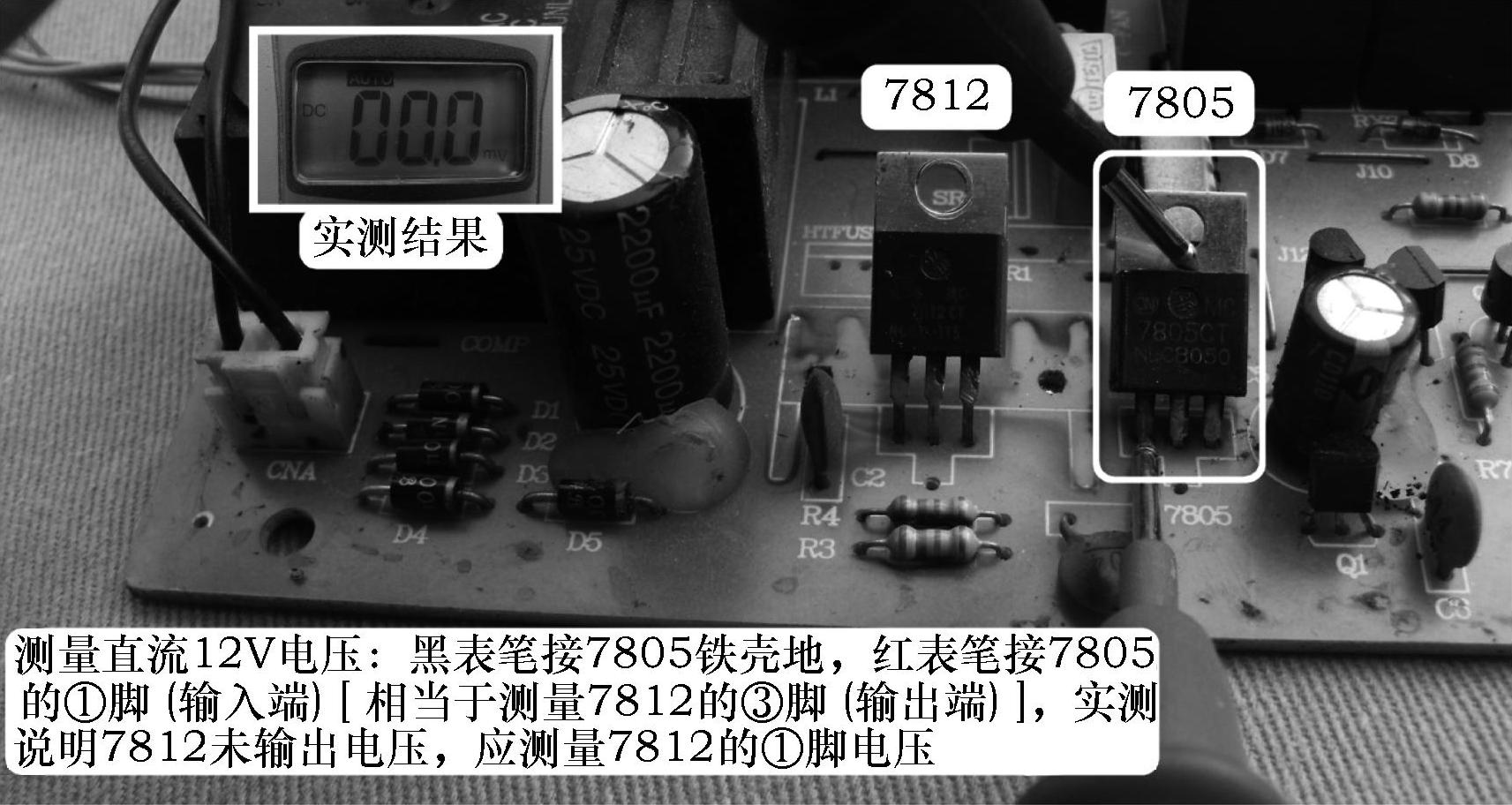

图7-12 测量12V电压及结果
3.测量7812输入端电压
操作步骤及结果见图7-13:使用万用表直流电压挡,黑表笔不动(7805和7812的铁壳都是接地,在主板上是相通的),红表笔接7812的①脚(输入端),正常电压约为直流17V,由变压器次级经整流和滤波电路提供,实测电压为直流18V,说明前级电路正常,为7812损坏或12V负载有短路故障。

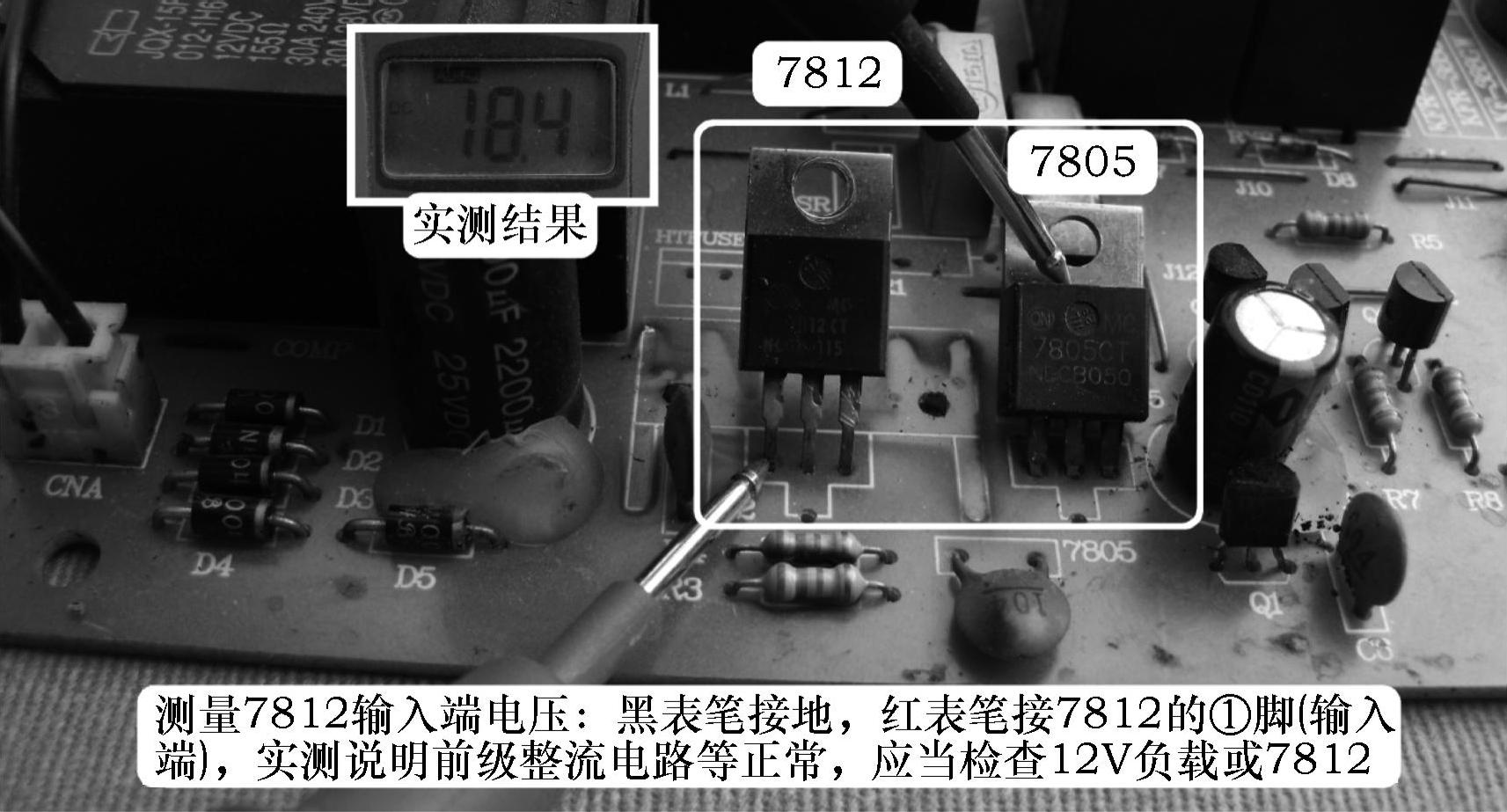

图7-13 测量7812输入端电压及结果(www.daowen.com)
4.测量12V对地阻值
操作步骤及结果见图7-14:使用万用表电阻挡,黑表笔不动依旧接地,红表笔接7812的③脚(输出端),正常阻值约为数十kΩ,实测结果说明对地负载阻值正常,可大致判断7812损坏。
说明:12V对地的阻值,主板不同结果也不相同,图中数值为实测结果。

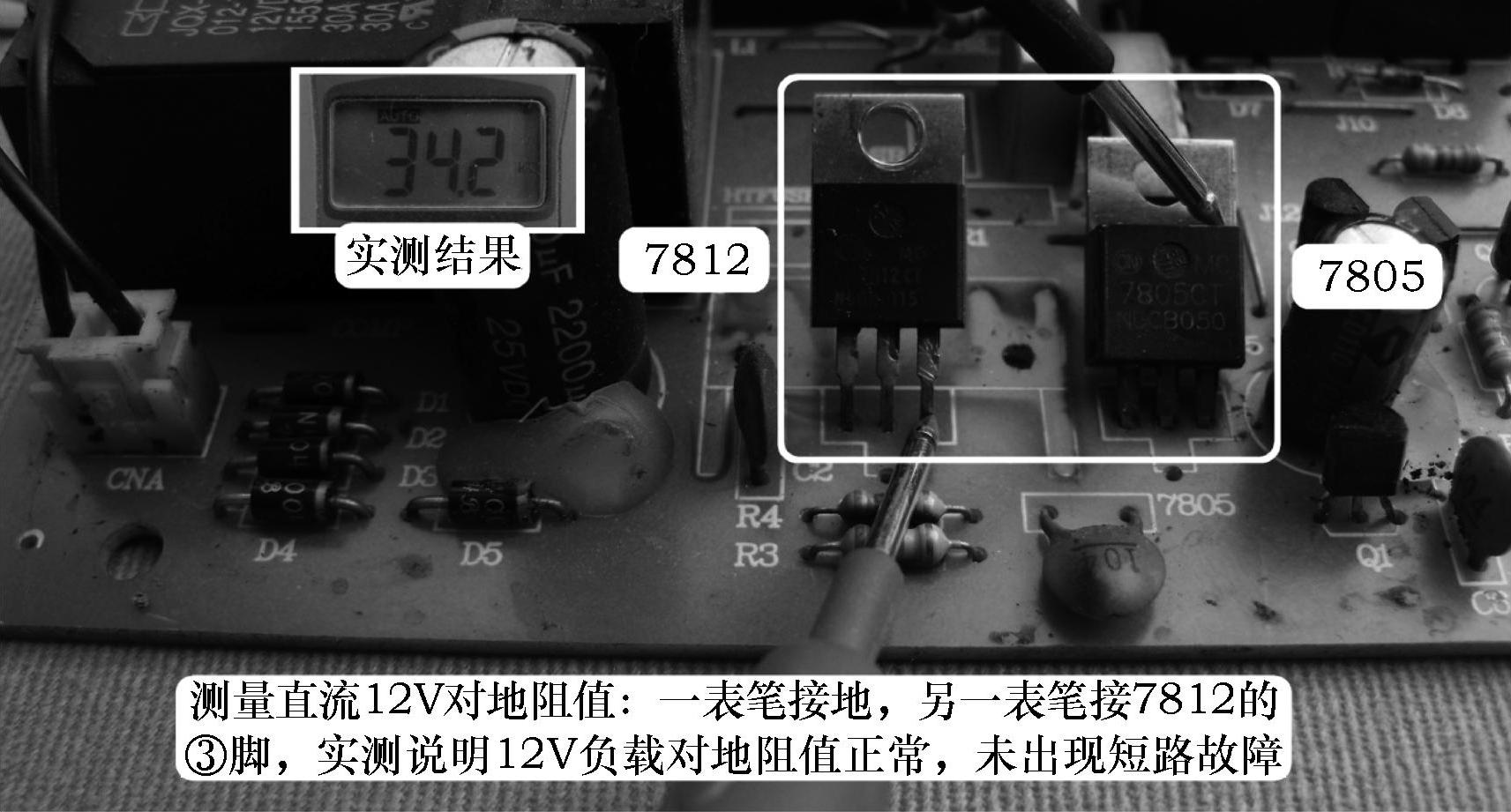

图7-14 测量12V对地阻值及结果
5.短接7812的①脚和③脚
操作步骤及结果见图7-15:为准确判断7812是否损坏,使用引线短接7812的①脚和③脚,使用万用表直流电压挡,黑表笔接7805的②脚,红表笔接③脚,实测电压为直流5V,从而确定7812损坏。

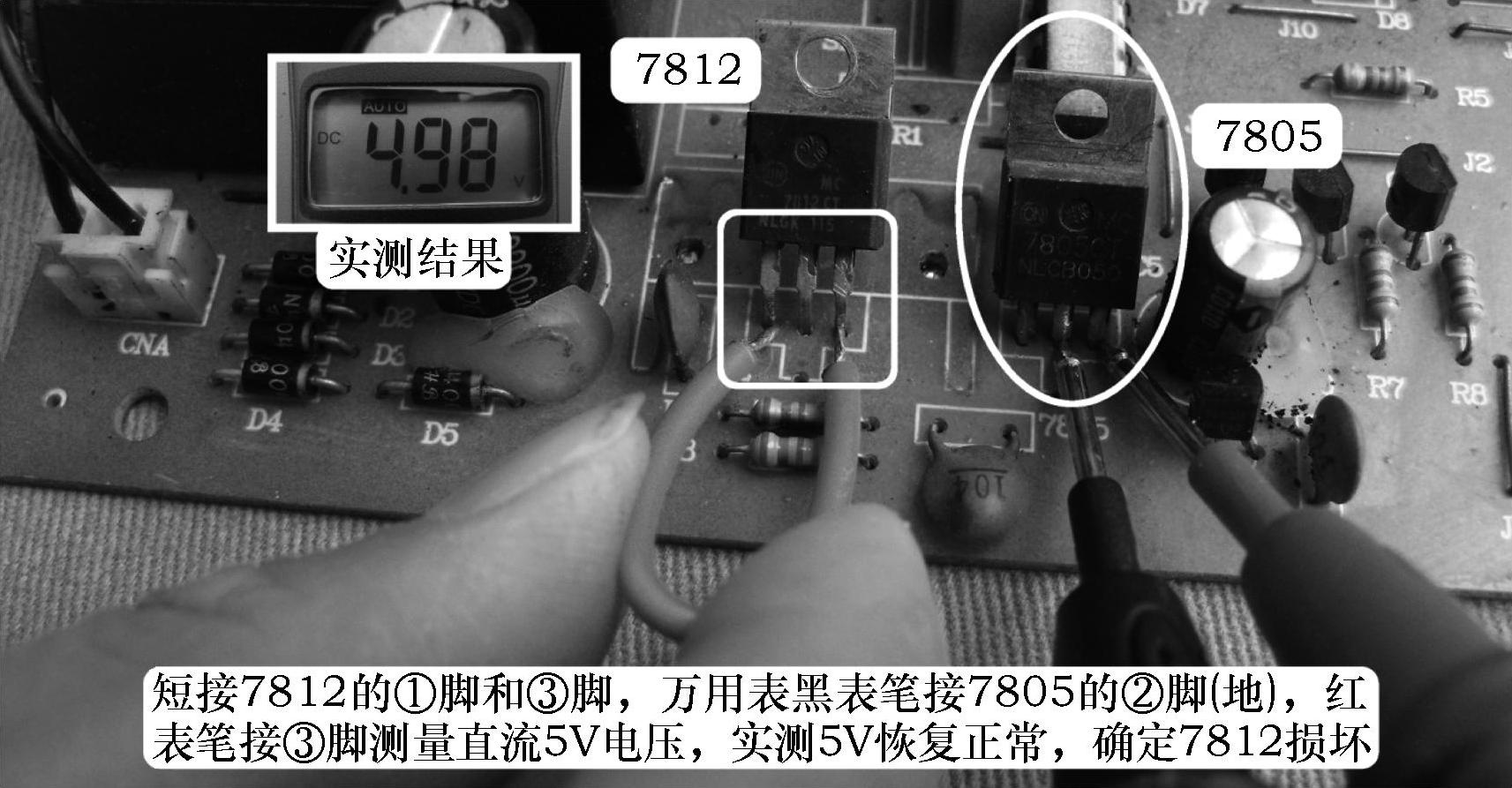

图7-15 短接7812的①脚和③脚及测量5V电压结果
维修措施:更换7812稳压集成块。图7-16为维修措施及测量直流12V、5V电压结果。

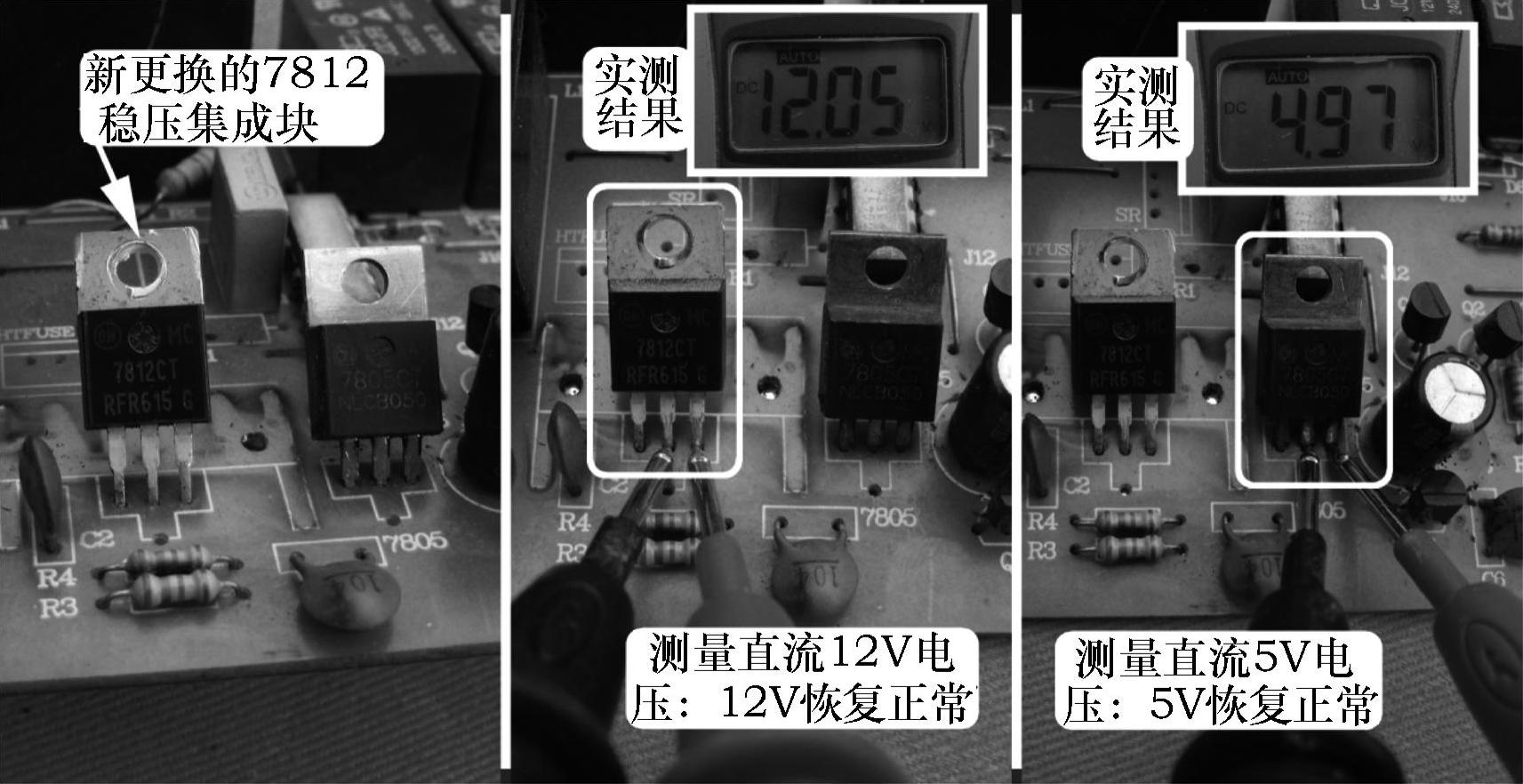

图7-16 更换7812及测量直流12V、5V电压结果
总结:实测12V电压为0V而7812输入端电压正常时,不能直接确定7812损坏,应先测量12V电压对地阻值,排除负载无短路故障,才能确定损坏。
资料:7812和7805的最高输入电压为直流35V,因此短接7812的①脚和③脚不会产生过电压而损坏7805,可以短时间试机,建议不要长时间使用。
