故障说明:海信KFR-25GW空调器整机不工作,上电后没有任何反应,导风板不能自动关闭。图7-1为海信KFR-25GW空调器电源电路原理图。

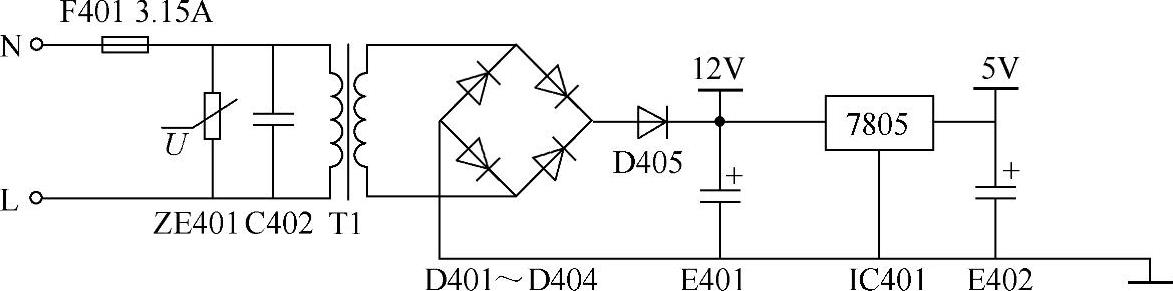

图7-1 海信KFR-25GW空调器电源电路原理图

1.用手扳动导风板至中间位置后通电试机

操作步骤及结果见图7-2:观察导风板,如果导风板能自动关闭,说明主板直流12V、5V供电正常,且CPU三要素电路工作正常；如果导风板不动,则说明主板直流12V、5V供电不正常或者空调器没有工作电源,也有可能为CPU三要素电路故障。

本例通上电源后导风板不动。

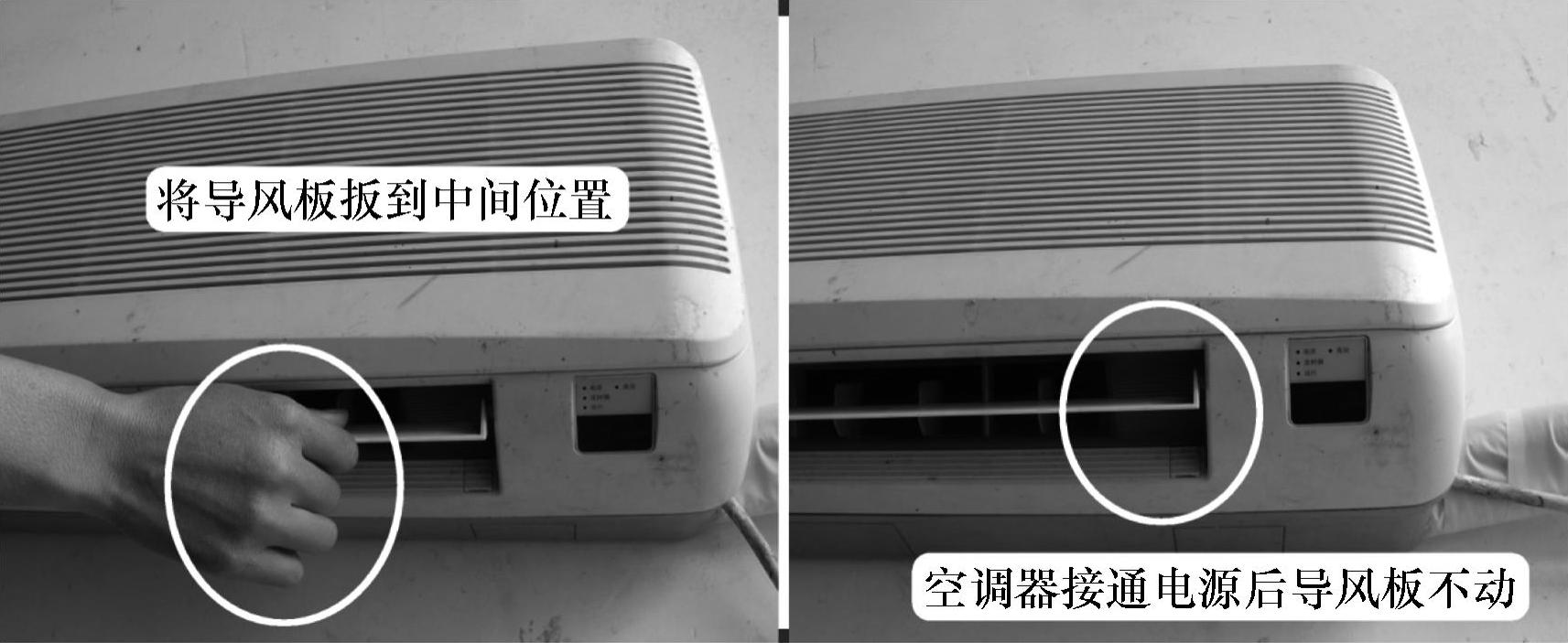

图7-2 将导风板扳到中间位置通电试机

2.测量空调器工作电源

使用万用表交流电压挡测量空调器的插座电压,如果为交流0V,则说明空调器没有供电,主要检查用户的空气开关和空调器的插座等,检查故障并排除；如果为交流220V,则说明供电正常。

本例实测电压为交流220V,正常。

3.用万用表电阻挡测量空调器插头L、N阻值

操作步骤及结果见图7-3:由于变压器初级线圈和交流220V电源并联,所以测量插头L、N阻值相当于测量变压器初级线圈阻值,如阻值为300Ω左右,说明变压器初级线圈和保险管正常,重点检查电源电路；如阻值为无穷大,需重点检查变压器初级线圈和保险管。

本例实测阻值为无穷大。

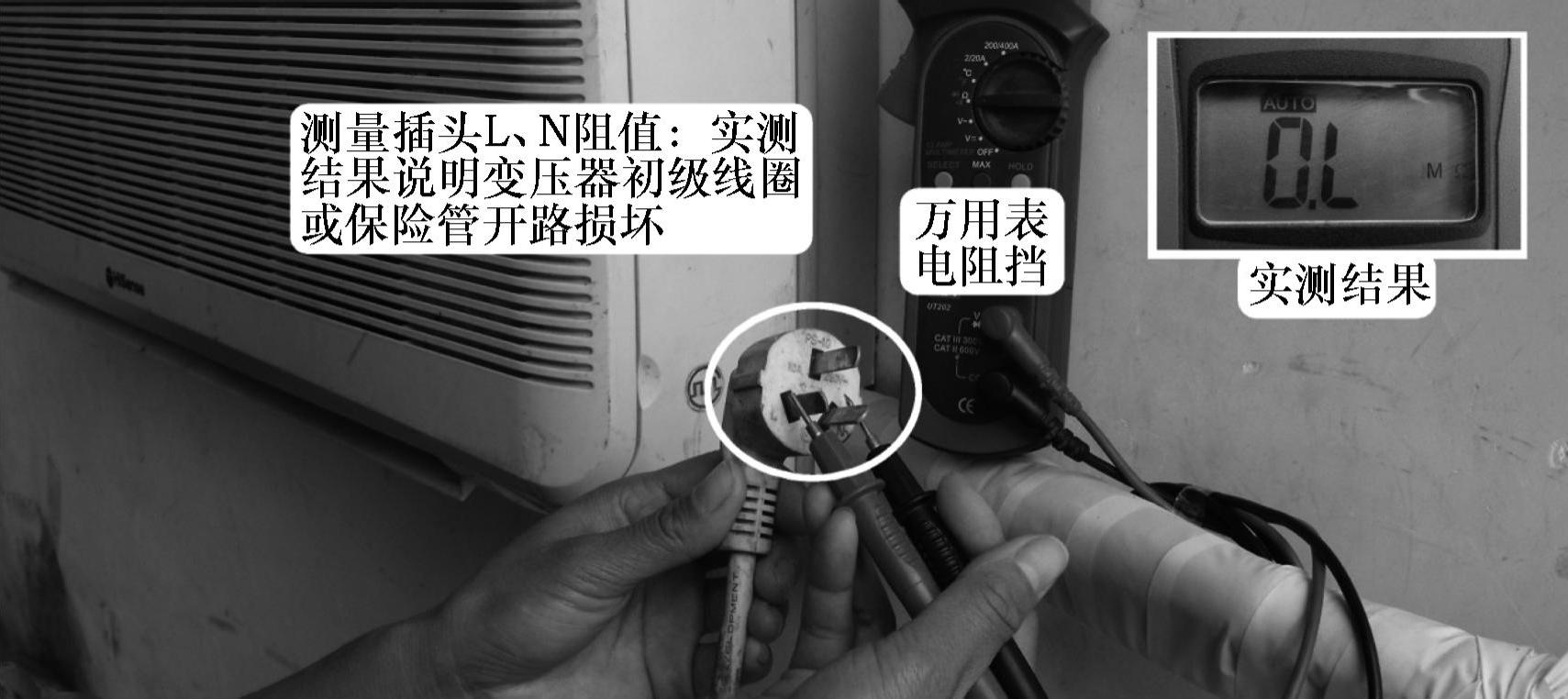

图7-3 测量空调器插头L、N阻值

4.测量保险管和变压器阻值

操作步骤及结果见图7-4:取下室内机外壳,抽出主板,首先查看保险管,如果玻璃管发黑,则说明已损坏；如果外观正常内部保险丝没有熔断,则可以说明正常(最好用万用表测量确定)。

使用万用表电阻挡测量变压器初级线圈阻值,测量时应将变压器初级线圈插头从主板上拔下单独测量,如果阻值结果为无穷大,则说明变压器损坏,更换变压器即可排除故障；如果阻值正常为300～700Ω,应当检查电源线。

本例实测变压器初级线圈阻值为无穷大。

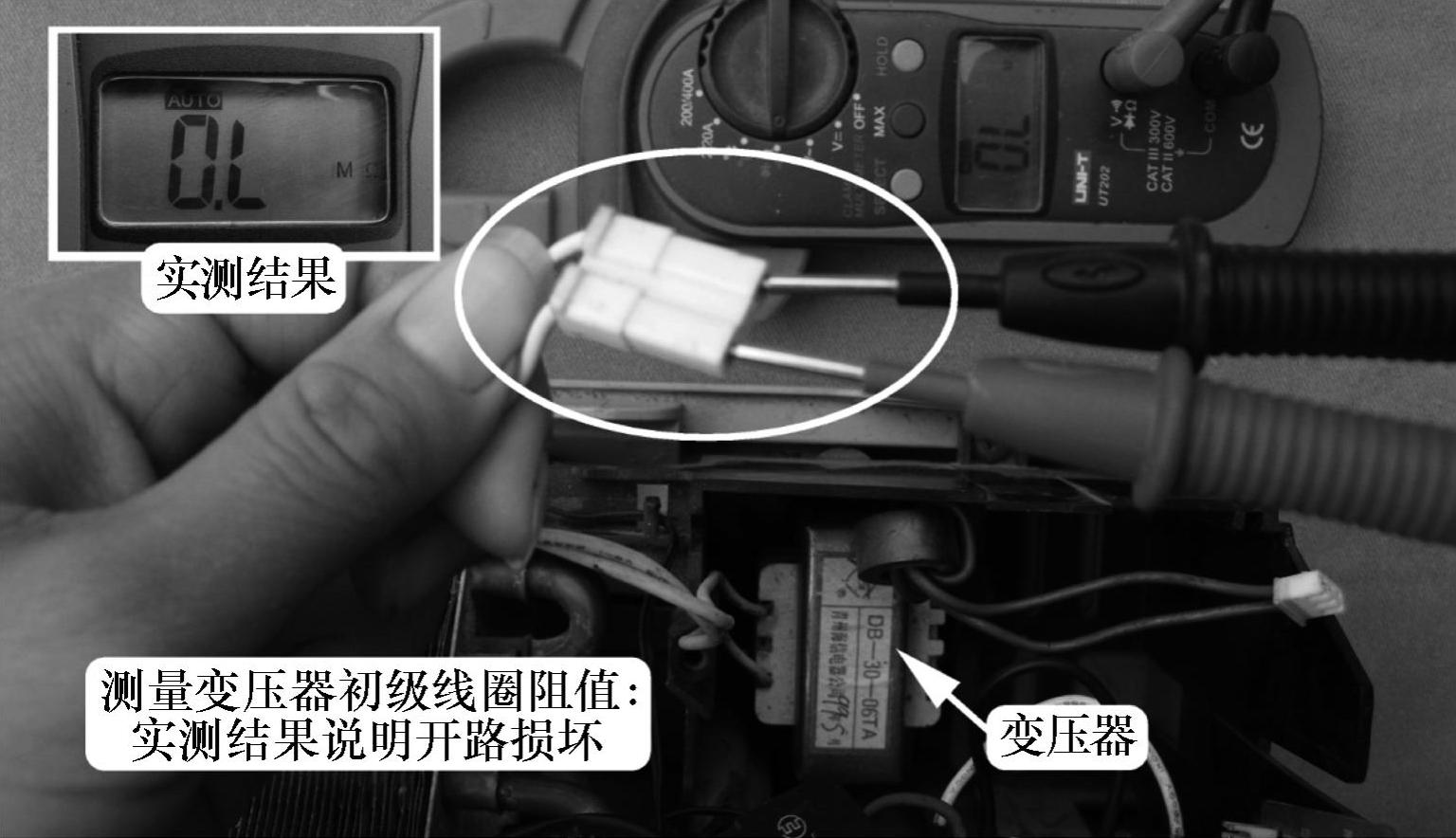

图7-4 测量变压器阻值及结果(www.daowen.com)

5.更换变压器试机

操作步骤及结果见图7-5:更换新变压器,使用万用表电阻挡测量插头阻值为变压器初级线圈阻值,空调器接通电源,导风板能自动关闭,说明主板直流5V电压正常,CPU已经工作。

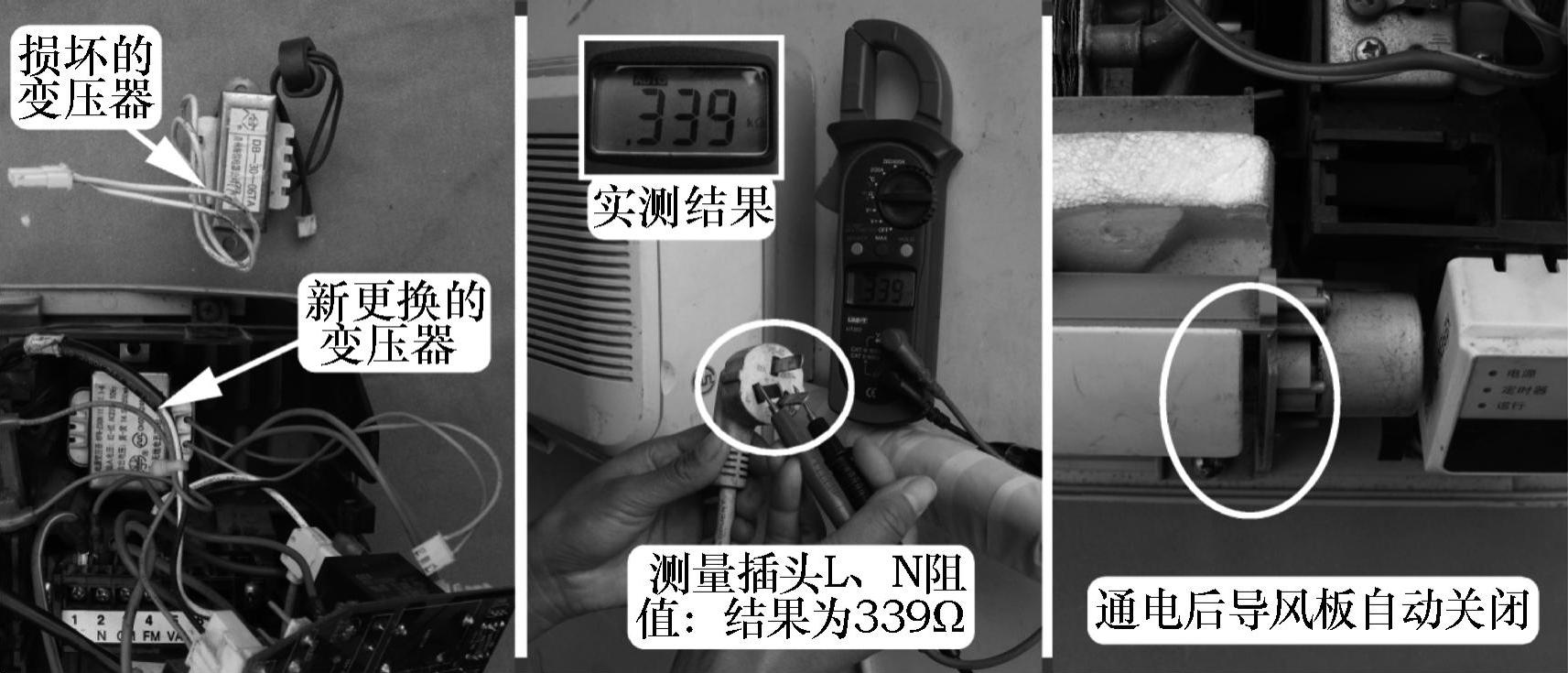

图7-5 更换变压器后测量线圈阻值结果和通电后现象

6.遥控开机

操作步骤及结果见图7-6:将遥控器调到制冷模式开机,室内风机运行不正常,观察扇叶转速很缓慢且为反方向运行,并且电机有很强的电流“嗡嗡”声,使用万用表交流电压挡测量室内风机插头工作电压为交流140V,说明CPU已输出控制信号。

转速缓慢且反方向运行是过零检测电路出现故障,导致CPU未在零点附近驱动光耦可控硅。

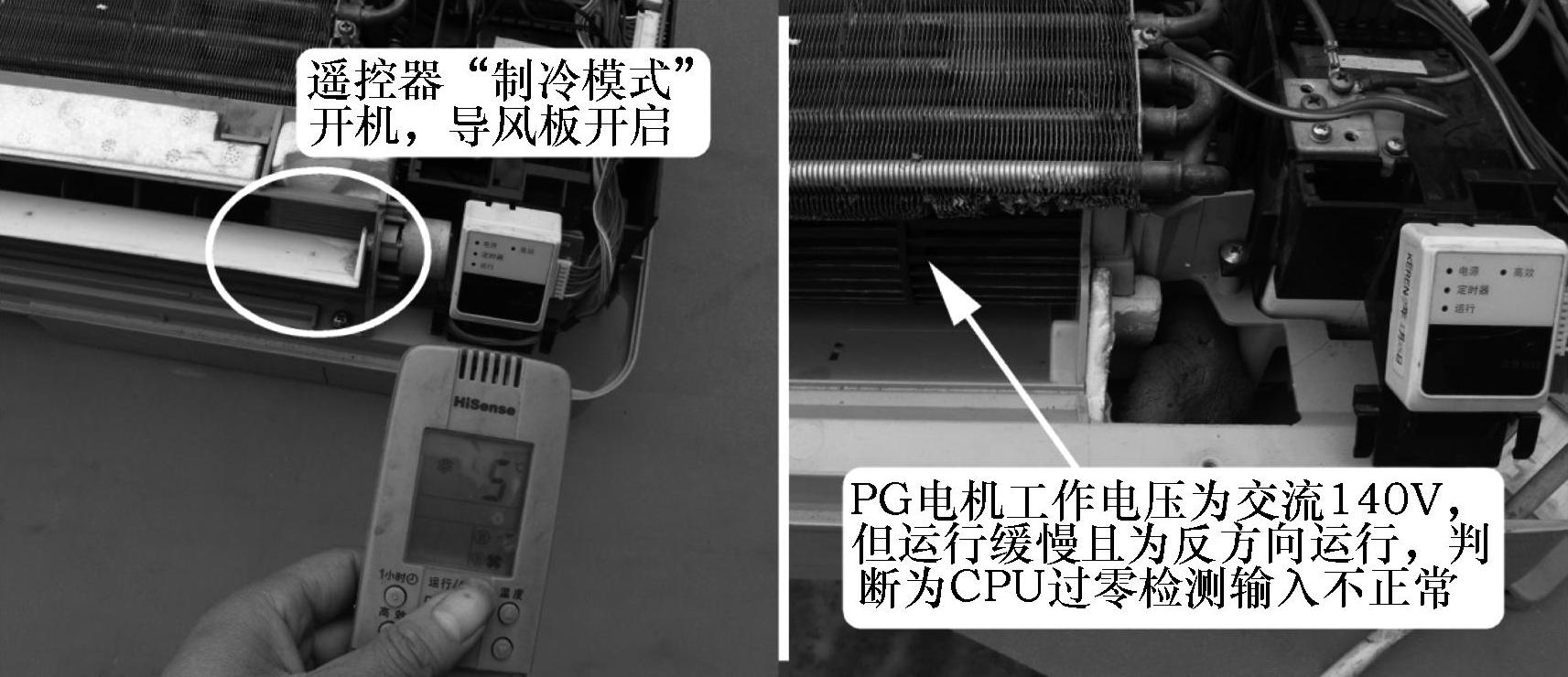

图7-6 遥控开机室内风机不运行

7.测量待机电流

操作步骤及结果见图7-7:空调器上电但不开机,使用万用表电流挡测量待机电流,正常值接近0A,实测待机电流为0.2A,且手摸变压器烫手,判断电源电路或负载有短路故障；综合考虑室内风机运行也不正常,应重点检查整流电路。

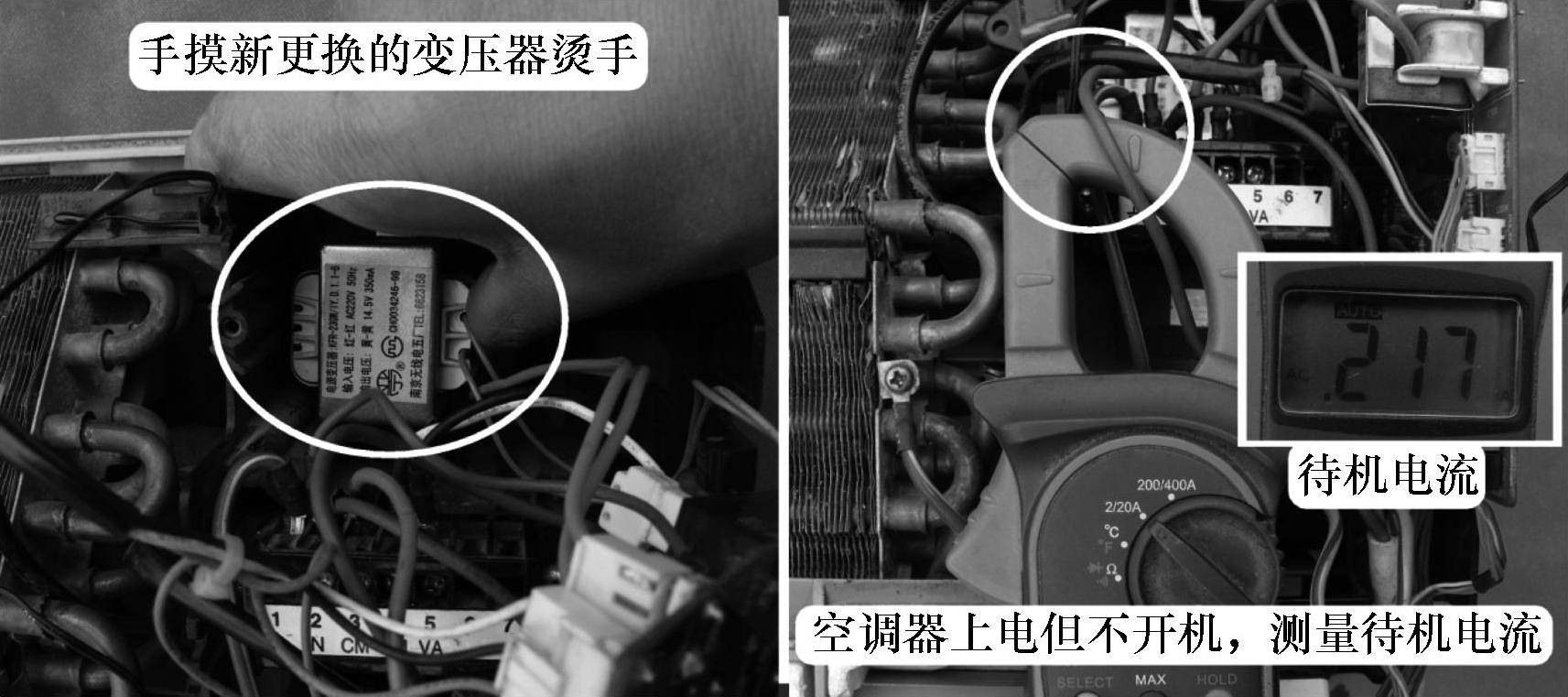

图7-7 测量待机电流及结果

8.检测二极管

操作步骤及结果见图7-8:使用万用表二极管挡逐个测量整流电路的4个整流二极管,检测到代号为D401的二极管正反向电压接近0mV,正常时正向导通、反向为无穷大,说明已击穿短路。

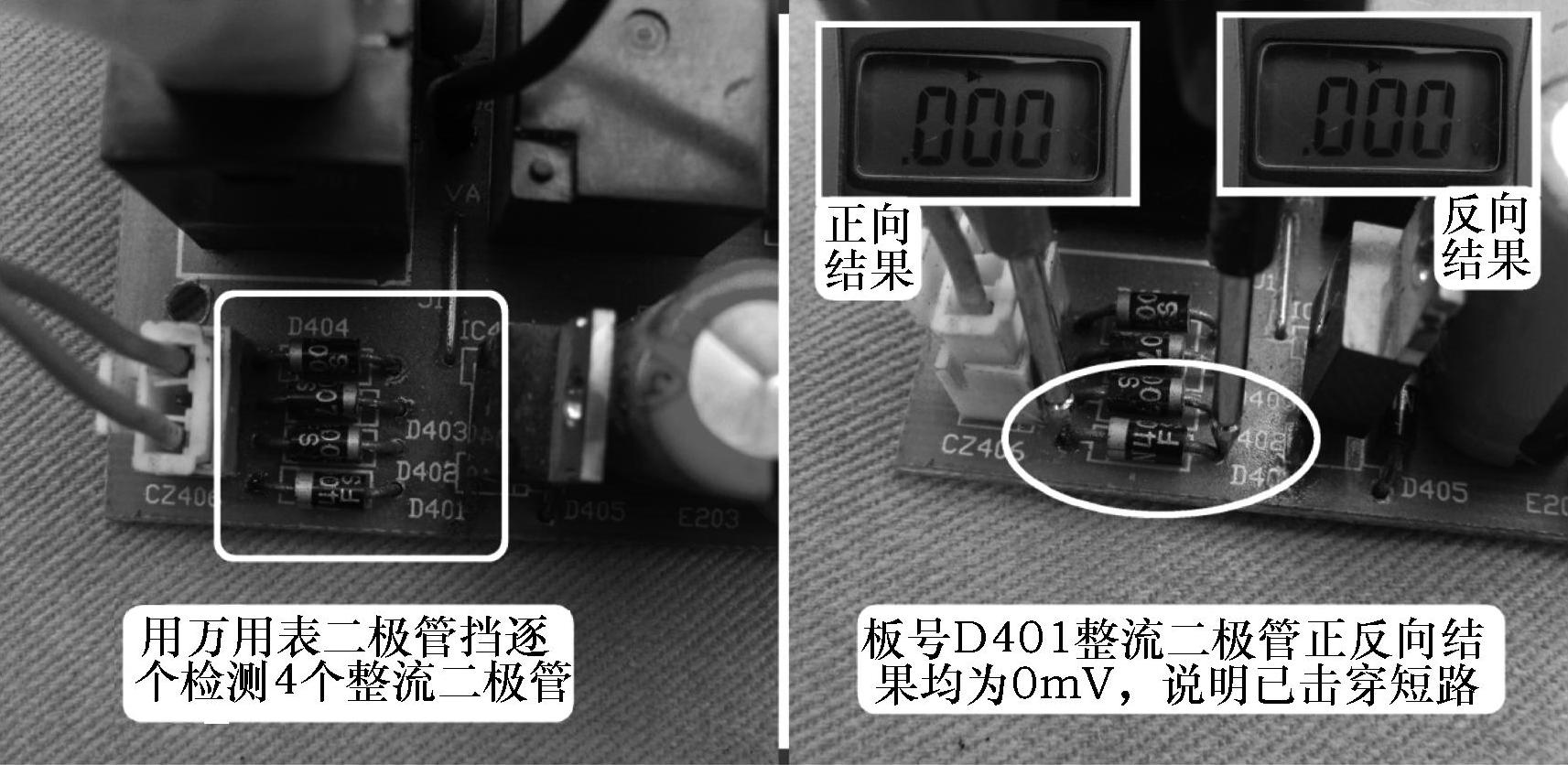

图7-8 检测二极管和测量结果

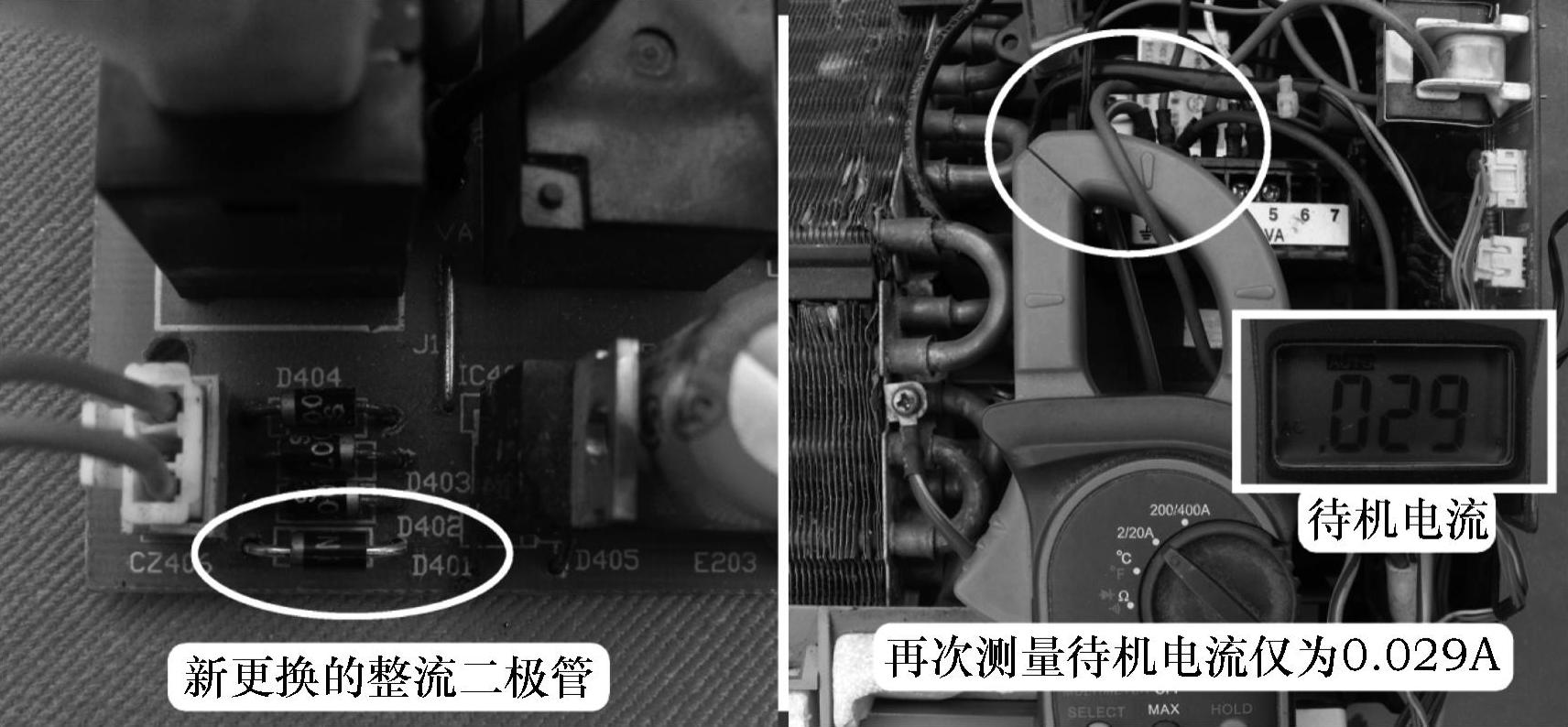

维修措施:更换损坏的整流二极管,见图7-9,更换后再次测量待机电流仅为0.029A,遥控器制冷模式开机后室内风机运行正常。

图7-9 更换整流二极管和上电后待机电流正常

总结:本例由于整流二极管短路造成变压器初级电流和次级电流增加很多,变压器温度很高导致初级线圈开路,表现为上电后整机无反应故障。更换变压器后,由于7805稳压电路的作用使得5V电压正常,因而CPU工作正常,能控制导风板自动关闭和接收遥控信号,但由于过零信号输入错误,不能在零点附近控制光耦可控硅,因而室内风机运行不正常。二极管短路之后要及时更换,不允许长时间待机,否则会再次损坏变压器。
