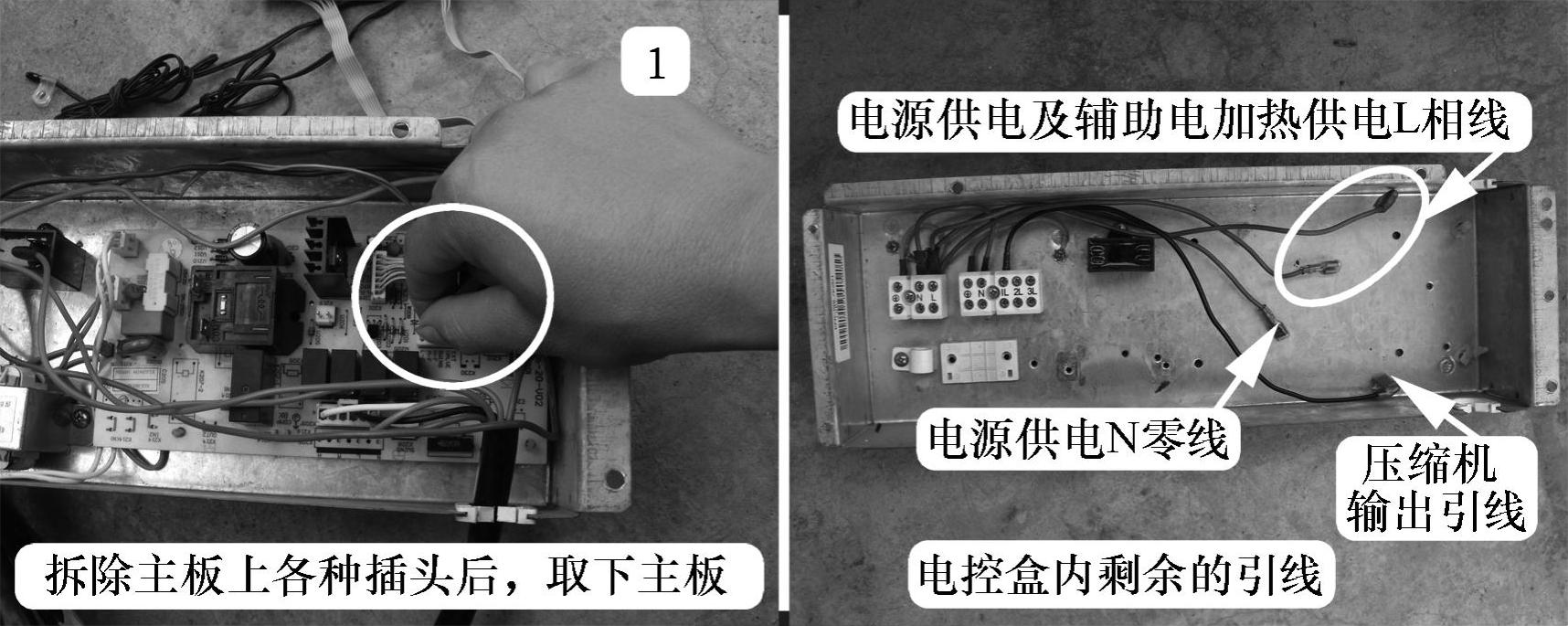

1.拆除原机电控系统(见图6-54)

拆除原机主板、显示板和变压器,保留风机电容,并记录室内风机插头引线作用。

图6-54 拆除室内机电控系统

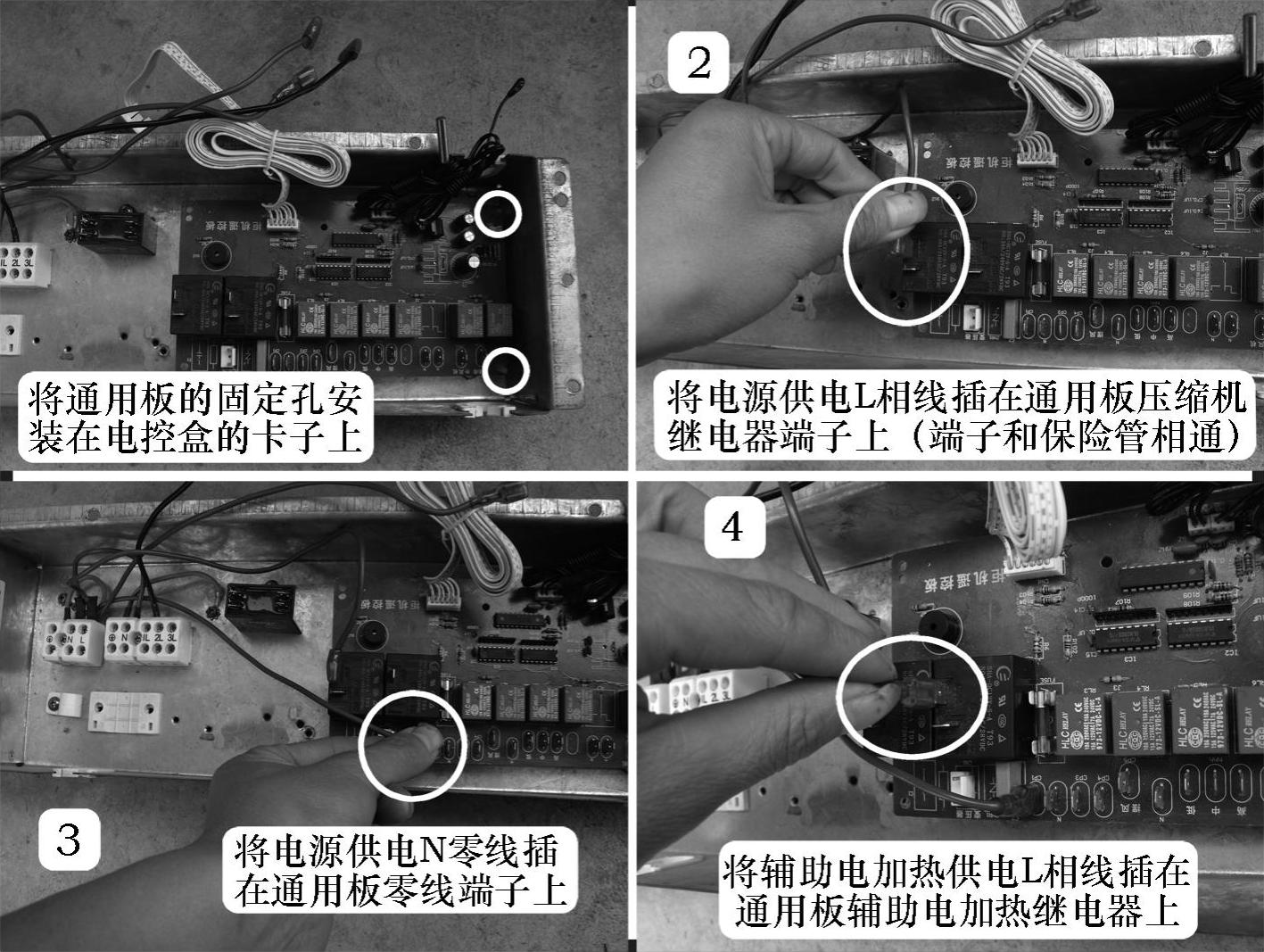

2.电源引线安装步骤(见图6-55)

将通用板安装在电控盒内,并将电源L端和N端插在通用板相对应的端子上。

图6-55 安装电源L、N进线

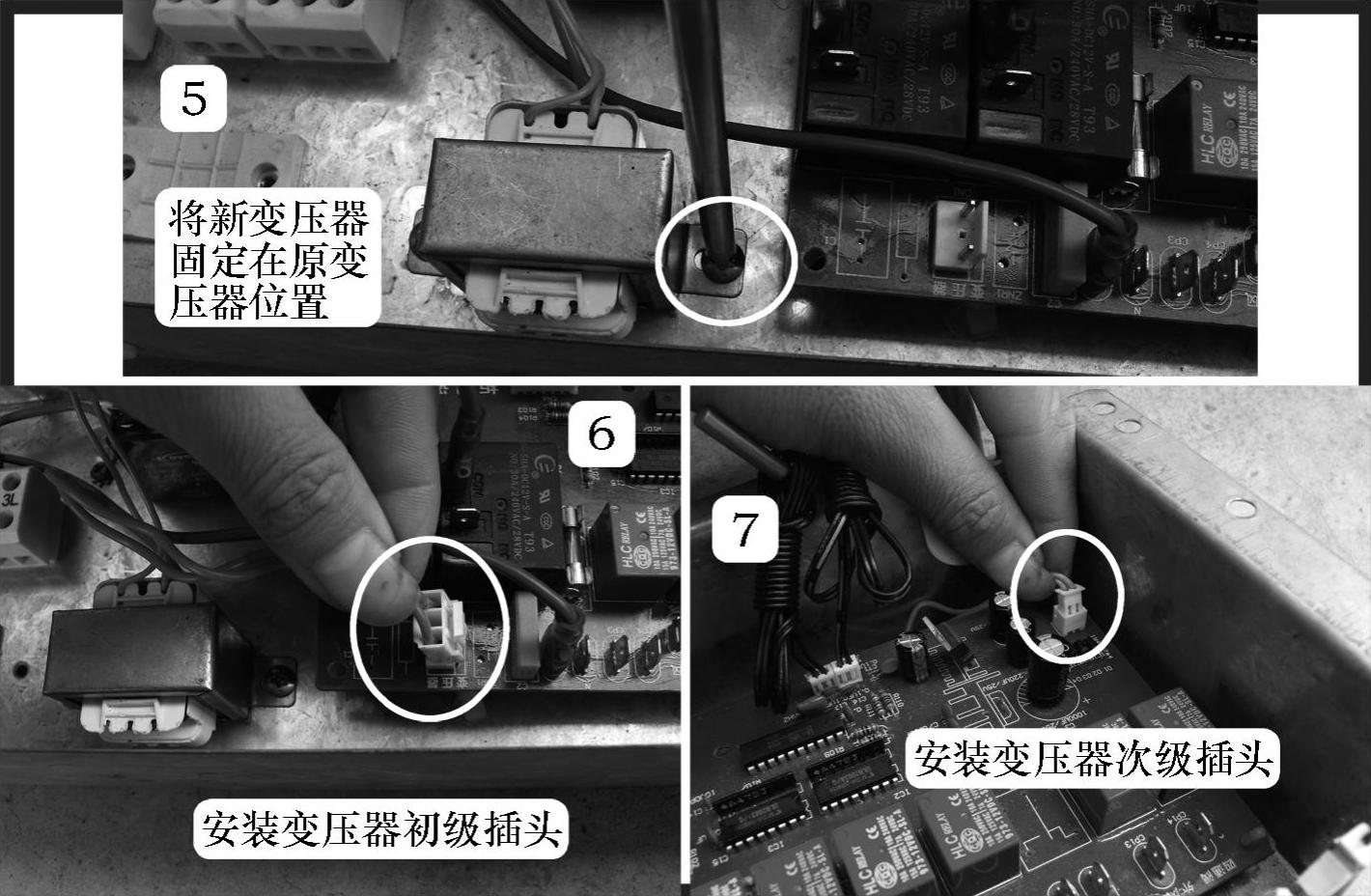

3.变压器插头安装步骤(见图6-56)

将变压器固定在原变压器位置并接入通用板,通电后用遥控器开机,应能听到蜂鸣器和继电器触点工作的声音。

说明:如果上电试机时遥控器开机通用板没有反应,一般为电源供电L相线没有插对位置(插在了向压缩机线圈输出电压的端子上)。

图6-56 安装变压器初级和次级插头

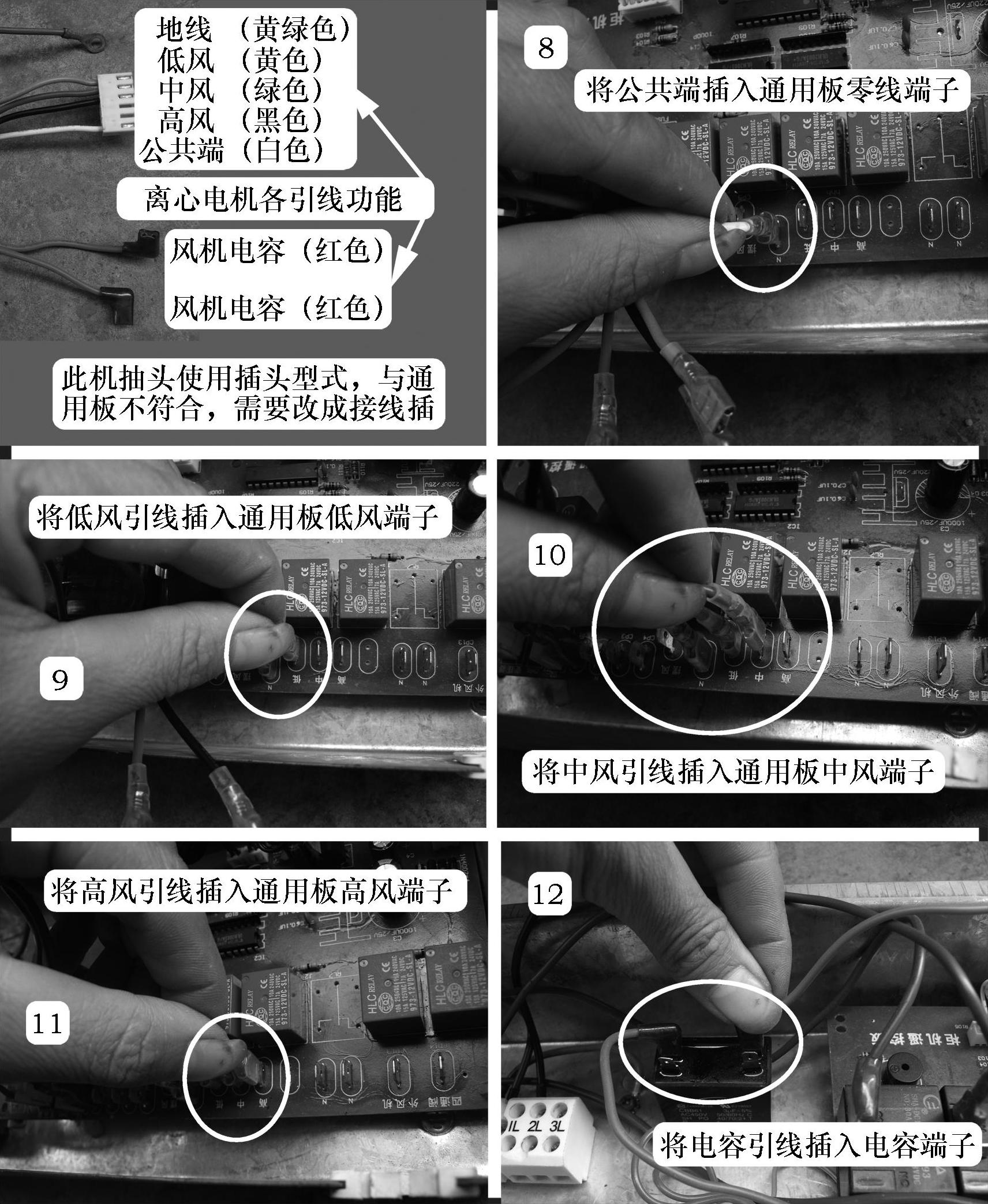

4.室内风机线圈引线安装步骤(见图6-57)

将抽头电机引线(4根)插在通用板上面,两根电容引线插在电容端子上,地线和外壳连接。

插好后通电试机,按压遥控器上“风速”按键转换室内风机转速,显示屏显示的风速挡位应和实际转速挡位一致,如果室内风机转速和遥控器显示的转速不一致,或者不运行(包括转速慢),一般为引线插错了位置,将引线位置调整正确即可。

图6-57 安装室内风机线圈引线插头

5.同步电机引线安装步骤(见图6-58)

只有两根引线,提供交流220V电压,使用时不分极性接入通用板即可。

图6-58 安装同步电机引线

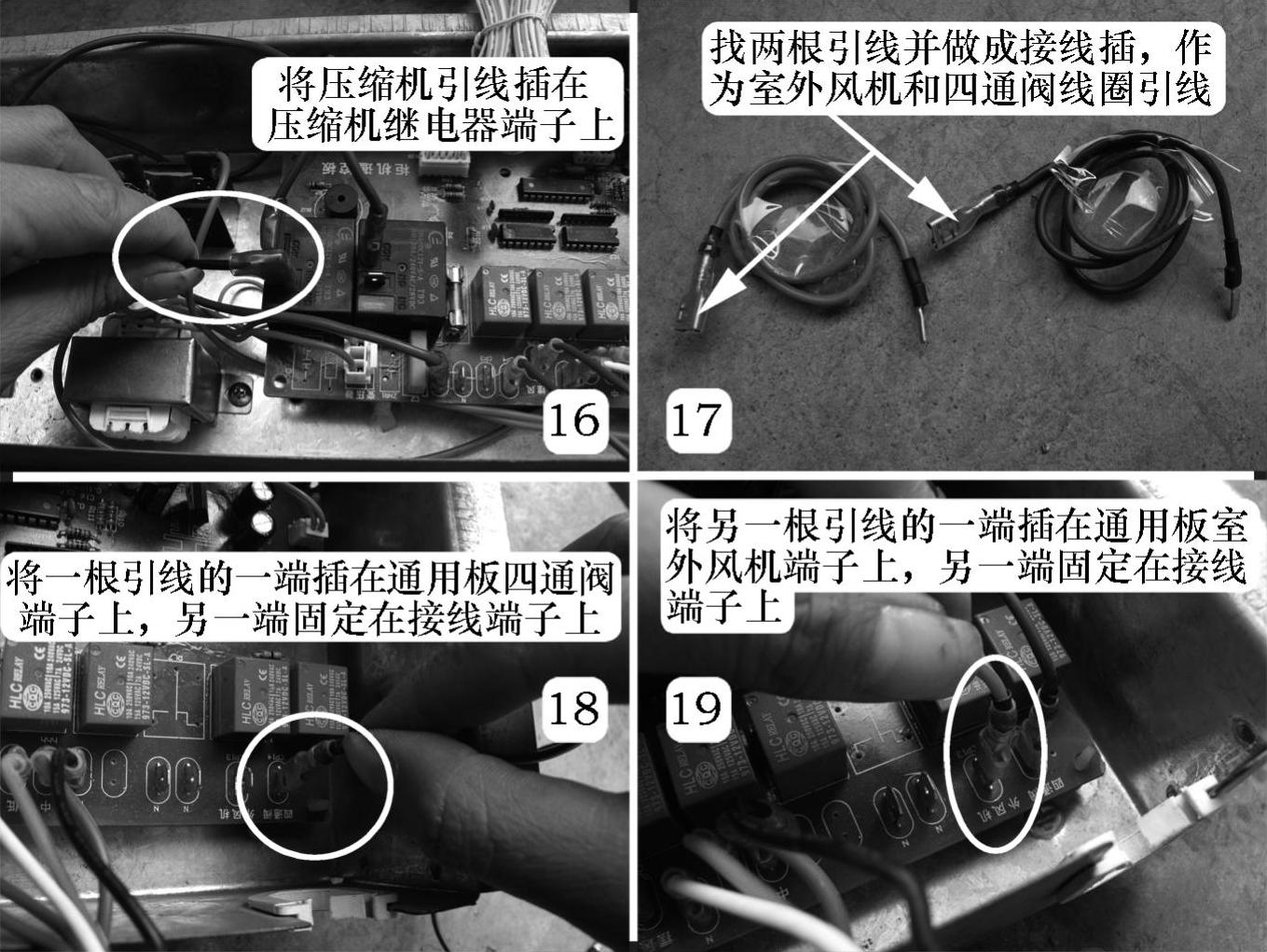

6.室外机引线安装步骤(见图6-59)

将压缩机引线插在通用板压缩机继电器端子上,再找两根引线,分别插在通用板四通阀和室外风机端子上,并将引线固定在接线端子上。

图6-59 安装室外机引线(www.daowen.com)

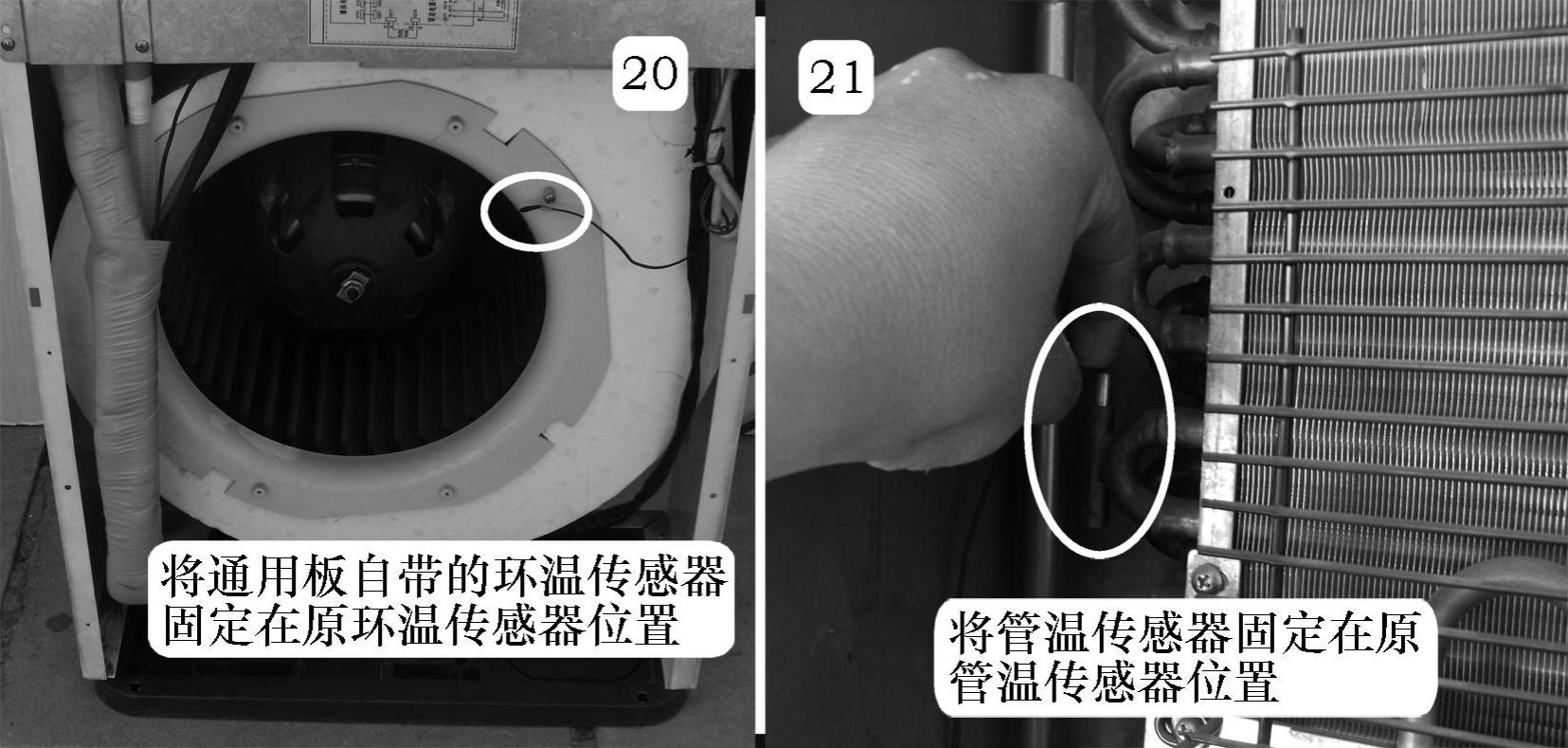

7.环温和管温传感器安装步骤(见图6-60)

将通用板上自带的环温和管温传感器放在原传感器位置上。

图6-60 安装环温和管温传感器

8.显示板组件

显示板组件的连接有两种方法,一种是将显示板组件直接固定在室内机面板上；另一种是不用通用板配备的显示板组件,而使用原机显示板,通过更改引线的方式可以达到同样的目的,且不影响空调器的美观。

(1)直接固定显示板组件

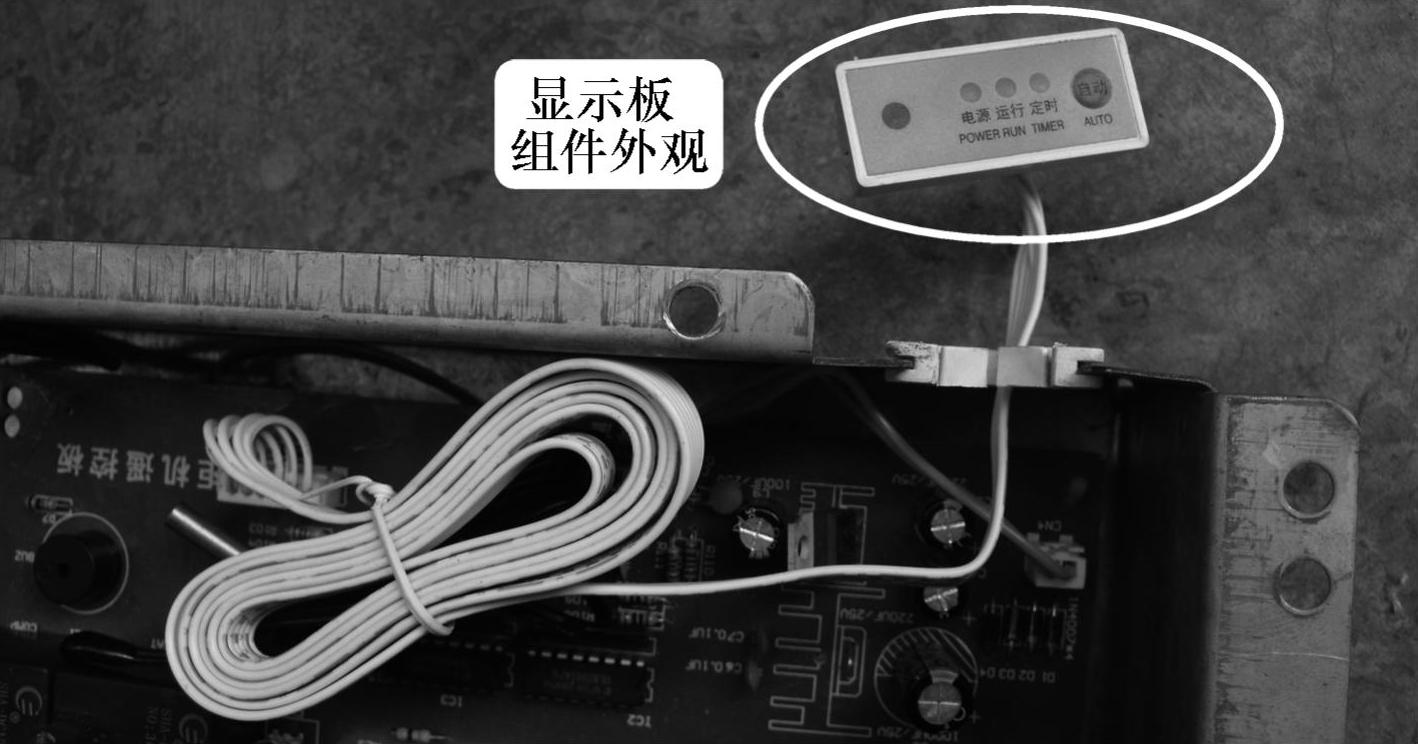

图6-61为显示板组件外观和很长的连接引线,显示板组件包括指示灯(三个,分别为电源、运行、定时)、遥控信号接收窗口、应急开关按键,将显示板组件安装在室内机面板合适的位置上,将通往室外机的引线连接好即可试机,完成代换通用板的工作。

图6-61 显示板组件

(2)更换引线使用原机显示板

考虑到将显示板组件直接安装在室内机面板上会影响空调器的美观,而原机显示板上设有按键、接收器和指示灯,因此本例实际操作时不使用通用板配备的显示板组件,而是将引线接至原机显示板相关元器件的引脚上,利用原机显示板的元器件,达到控制通用板的目的,步骤如下。

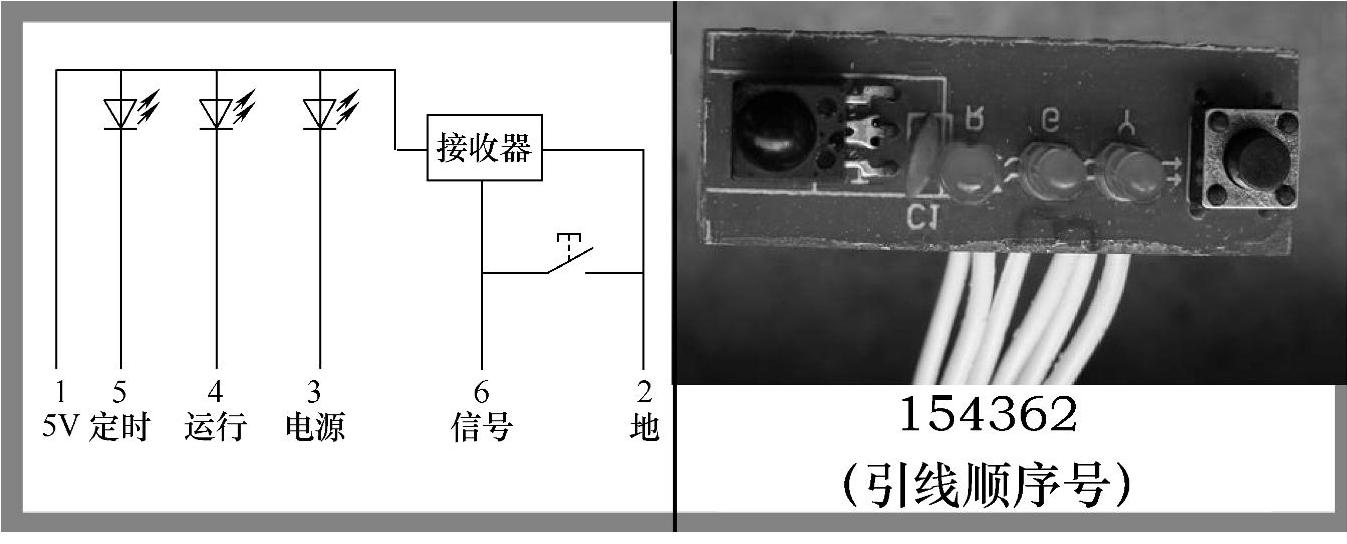

①拆开显示板组件,根据实际接线画出电路原理图,见图6-62。可以看出,1号线为直流5V供电,为接收器和指示灯供电；2号线为直流电源地；3、4、5号线为3个指示灯的控制引脚(通过引线接在通用板上的CPU相关引脚)；6号线所起的作用即是将遥控信号传至通用板CPU,又将按键信号传至通用板CPU,所以此线有两个功能。

图6-62 拆下显示板组件检查引线并画出电路原理图

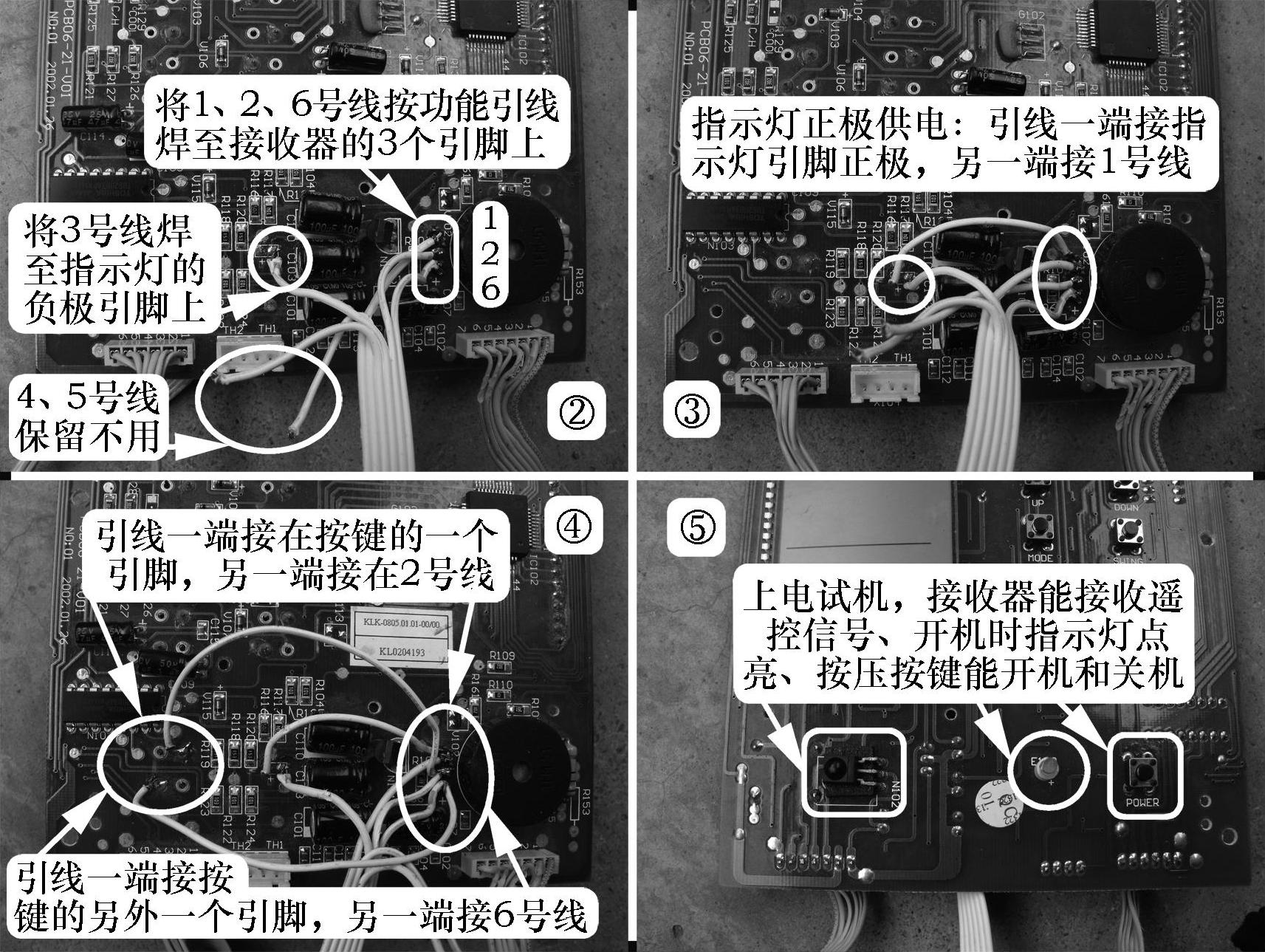

②将引线焊在原机显示板上:将1号线(5V)、2号线(直流电源地)和6号线(信号输出)按功能引线直接焊至接收器组件的3个引脚上,将3号线直接焊至指示灯的负极引脚上,4号线和5号线保留不用。

注:原机显示板只有一个电源指示灯,因此只使用通用板上3号“电源”指示灯,4号(运行)和5号(定时)指示灯不用。

③用一根较细的引线一端接在1号线(5V),另一端接在指示灯的正极为其供电。

④用一根较细的引线一端接在2号线(直流电源地),另一端接在原机显示板的“电源开关”按键的一个引脚上。按键的另一个引脚再用一根较细的引线接在6号线上。

⑤上电使用遥控器试机,主板应能接收信号,指示灯点亮,按动按键应能开机和关机。

第②、③、④、⑤的操作步骤见图6-63。

说明:由于接收器工作电压5V由显示板直接供给,也就是说接收器的工作电压5V是供电电压的一个分支,与供电电压并联,因此在焊接引线前,要将接收器、指示灯和按键开关三个元件在显示板上的铜箔划断,防止通用板引线为接收器提供5V电压的同时,也为原机显示板CPU和相关弱信号处理电路供电。

至此,代换工作已全部完成。

图6-63 焊接引线
