使用通用板代换的步骤及注意事项

本小节只详细说明使用通用板代换过程中更改PG电机线圈插头的步骤,其他步骤可以参考6.3节,这里不再一一赘述。代换原理即使用电容调速电气接线图,见图6-46。

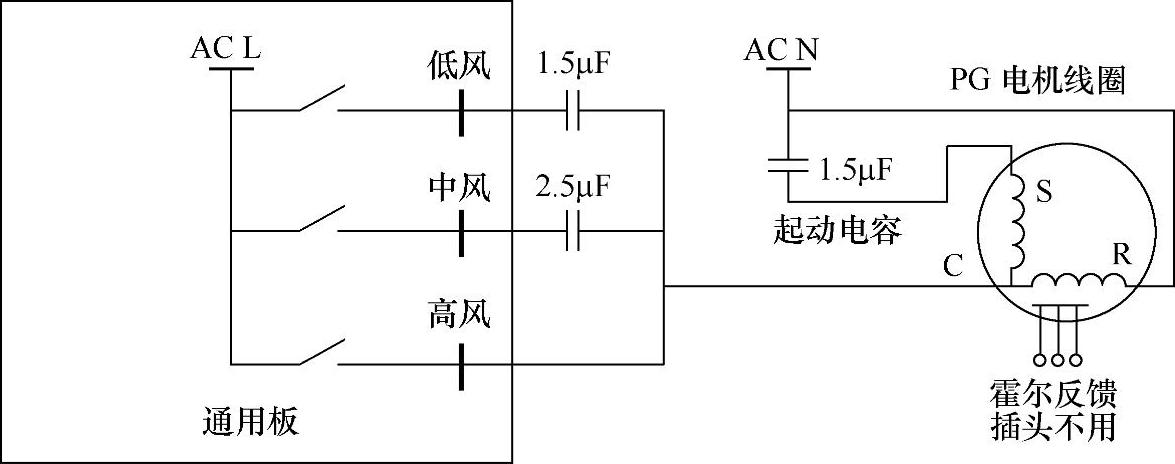

图6-46 使用电容调速电气接线图

1.准备过程(见图6-47)

将线圈插头取下,记录引线作用,并剪掉插头;同时将原主板的起动电容取下,通过更改引线作为新电机的起动电容;再准备1.5μF和2.5μF电容各一个,并接上引线,通过串接在调速抽头的端子上作为调速电容。

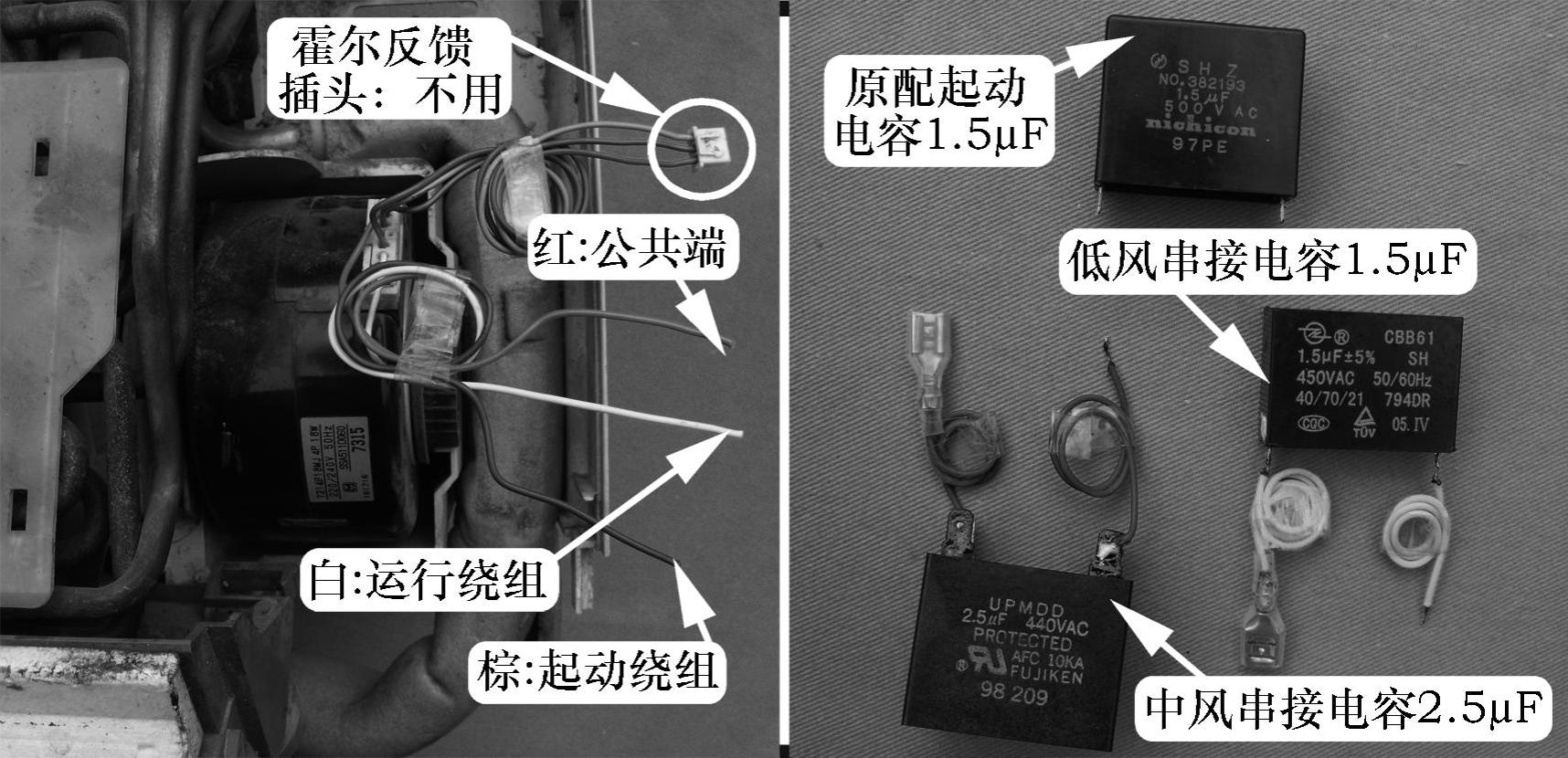

图6-47 室内风机线圈引线功能和准备的电容

2.起动绕组和运行绕组引线安装步骤(见图6-48)

将起动绕组(棕色)引线焊接在电容的一个引脚上,运行绕组(白色)引线焊在电容的另一个引脚上,并另用一根引脚连接至电源零线端。

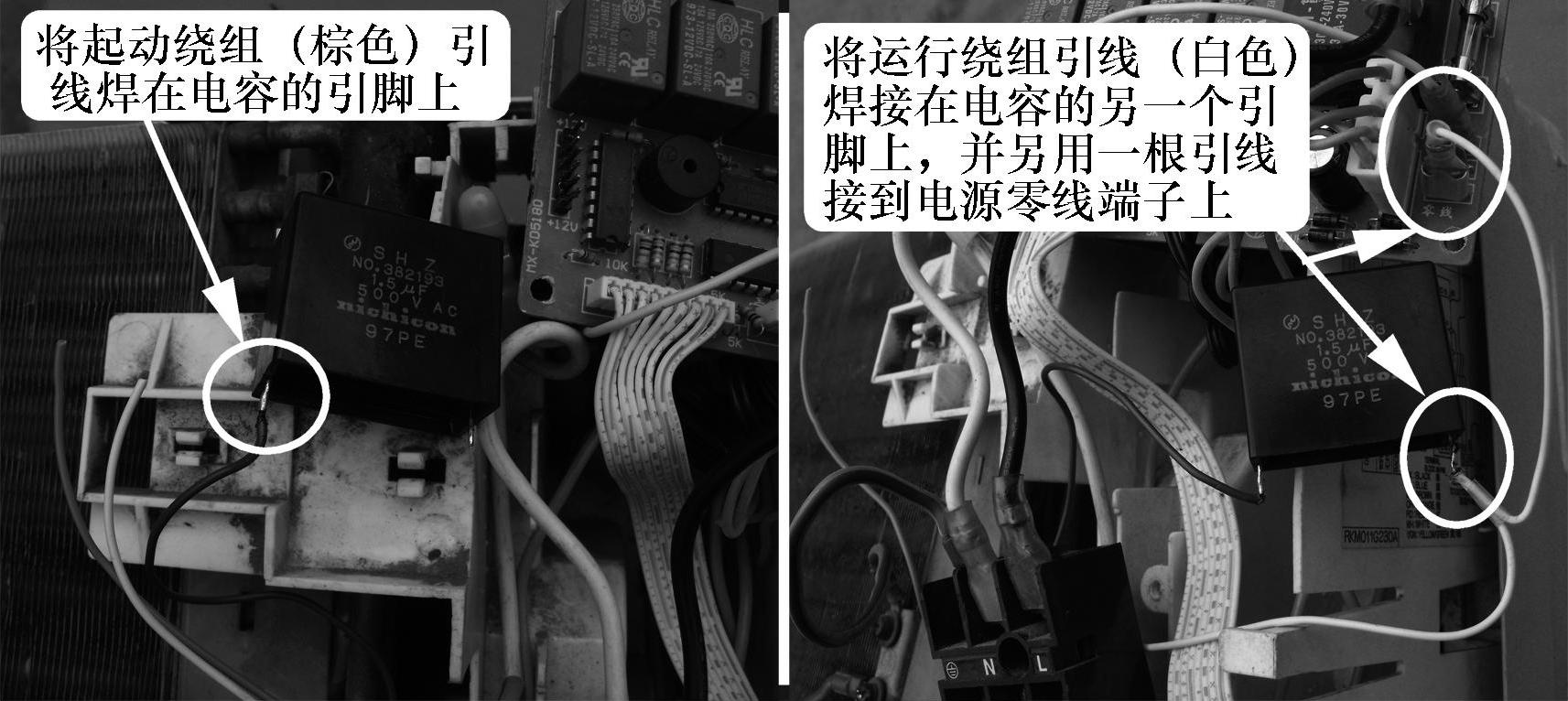

图6-48 安装起动绕组和运行绕组

3.高风端子引线安装步骤(见图6-49)

将公共端(红色)焊在高风抽头端子上面。

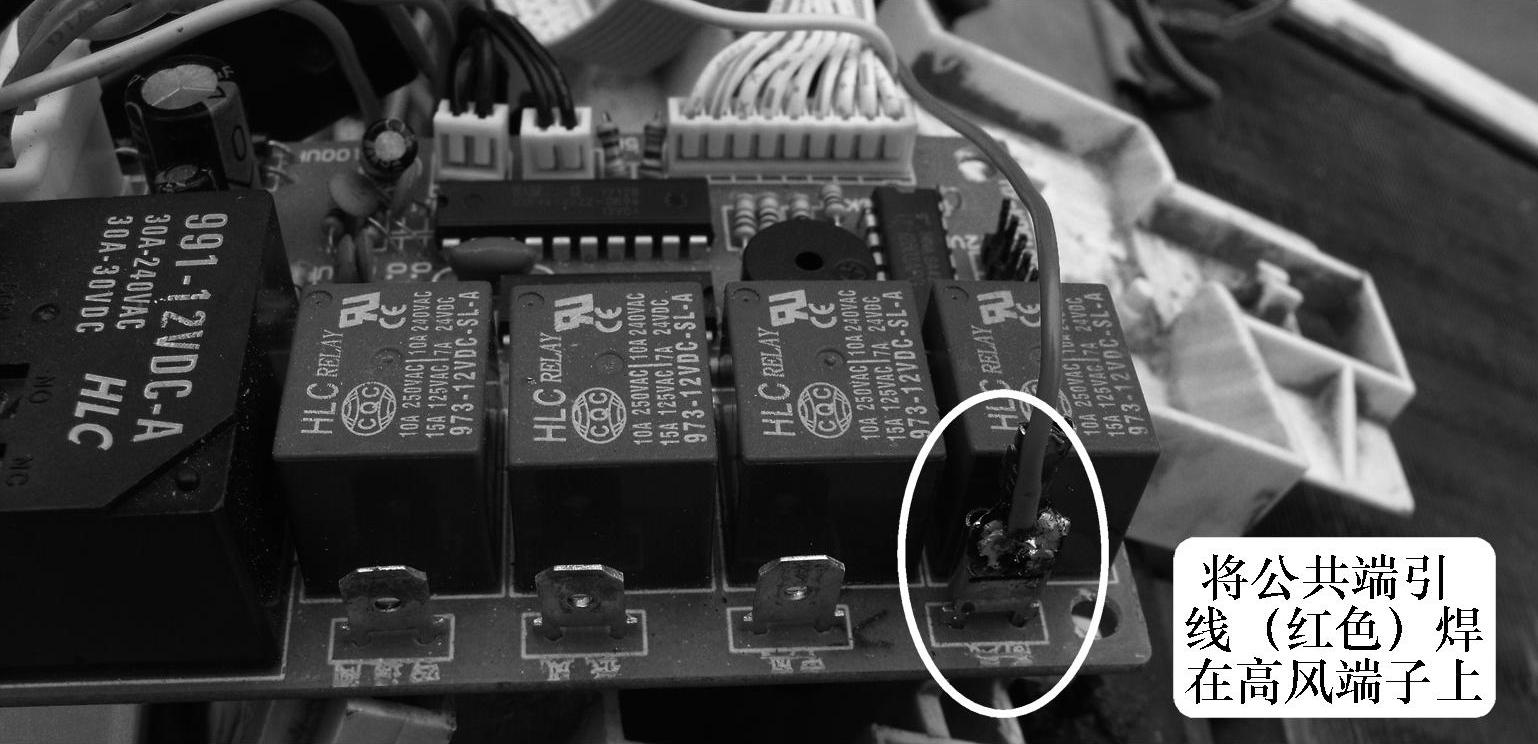

图6-49 安装高风端子引线

4.中风端子引线安装步骤(见图6-50)(www.daowen.com)

将2.5μF电容的一端连接到中风端子,另一端连接到电机公共端。


图6-50 安装中风端子引线

5.低风引线安装步骤(见图6-51)

将1.5μF电容的一端连接到低风端子,另一端连接到电机公共端。

6.电容容量和转速关系

串接的电容容量变化时,电机的供电电压也随之变化,从而达到调速的目的。容量越小,则供电电压就越低,电机转速就越慢。表6-1为电机(4极、18W)电容和电机工作电压的对应关系。

电机的工作电压(也可以理解为转速):即使是串接相同容量的电容,在不同功率的电机上是不同的。选择的原则是电机功率大,电容容量应相应增加;应先接上试机,根据实际转速在符合用户要求(即室内机噪声和振动都不是很大)的前提下确定电容容量。

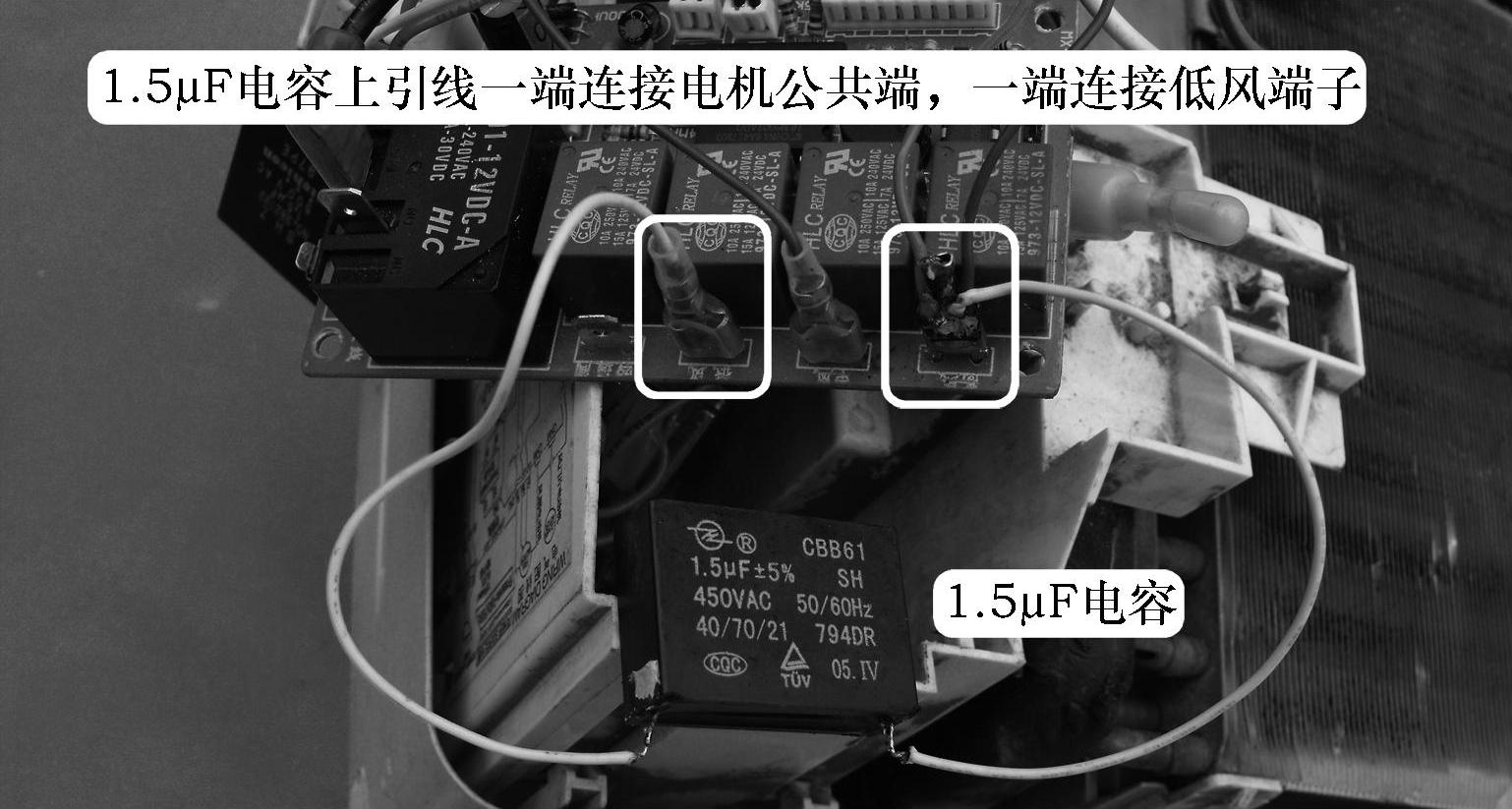

图6-51 安装低风端子引线

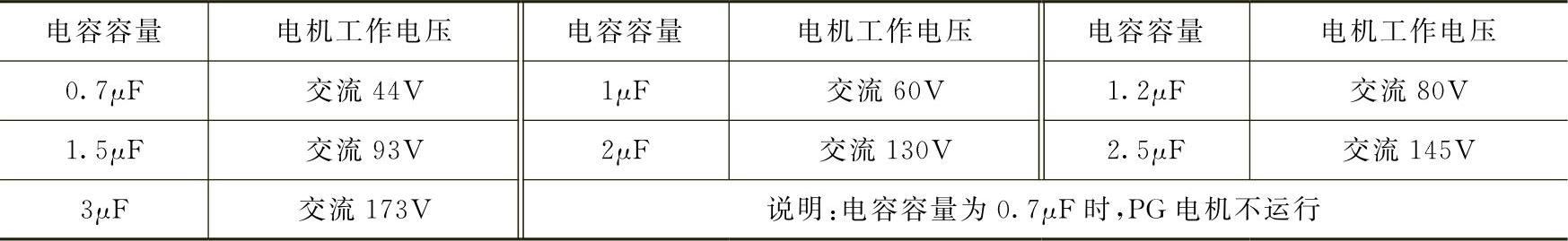

6-1 电容容量和电机工作电压关系


7.注意事项

使用通用板代换使用PG电机的主板时,一定不能将通用板上的三个调速抽头焊在一起为室内风机供电,因为继电器吸合直接提供交流220V电压,室内风机转速为单风速且为超高风,由此会引起室内机噪声大和振动大故障。
