1.拆除原机电控系统(见图6-34)

拆除原机主板变压器和接线端子上引线,保留显示板组件。

2.电源进线安装步骤(见图6-35)

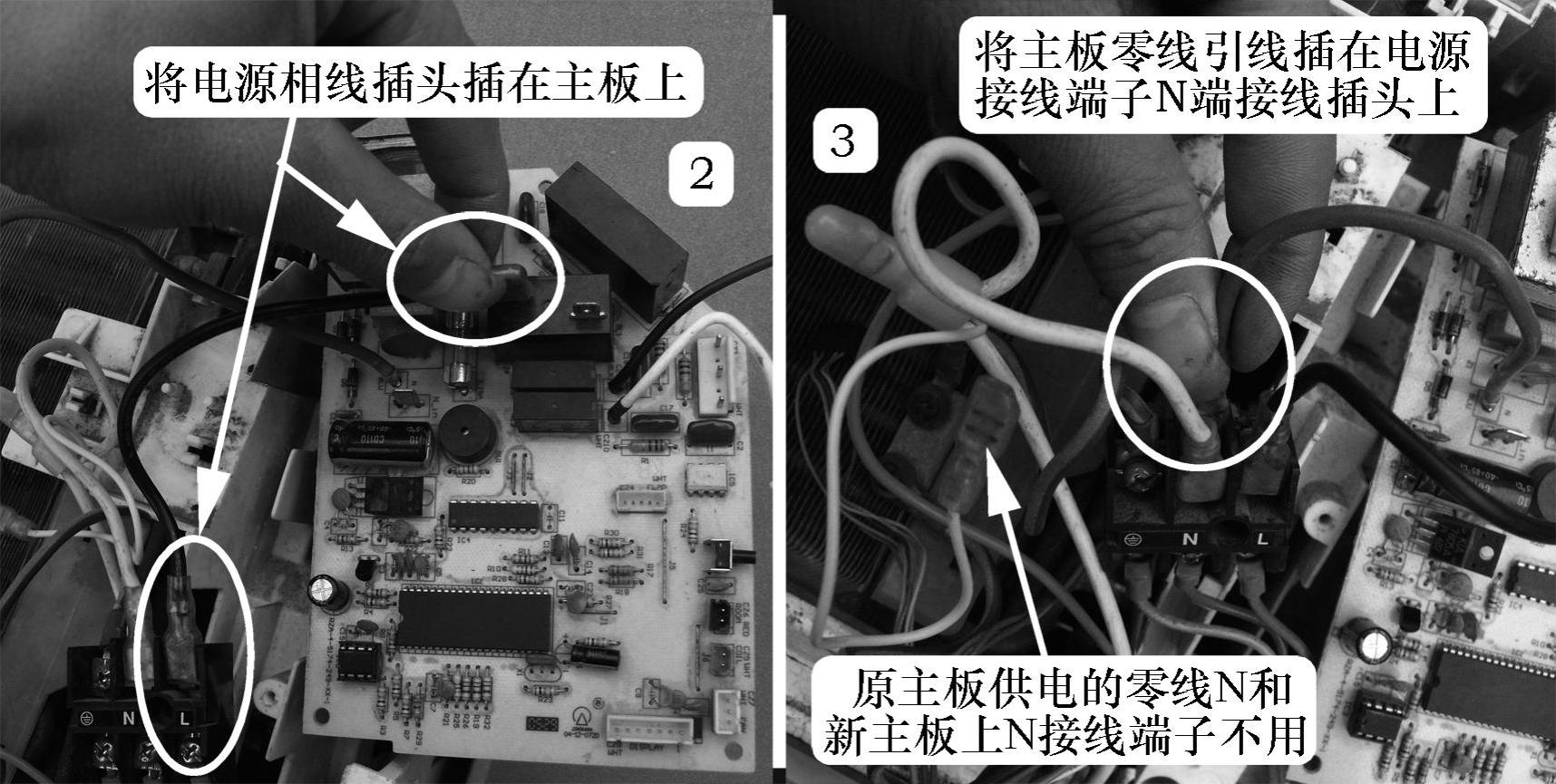

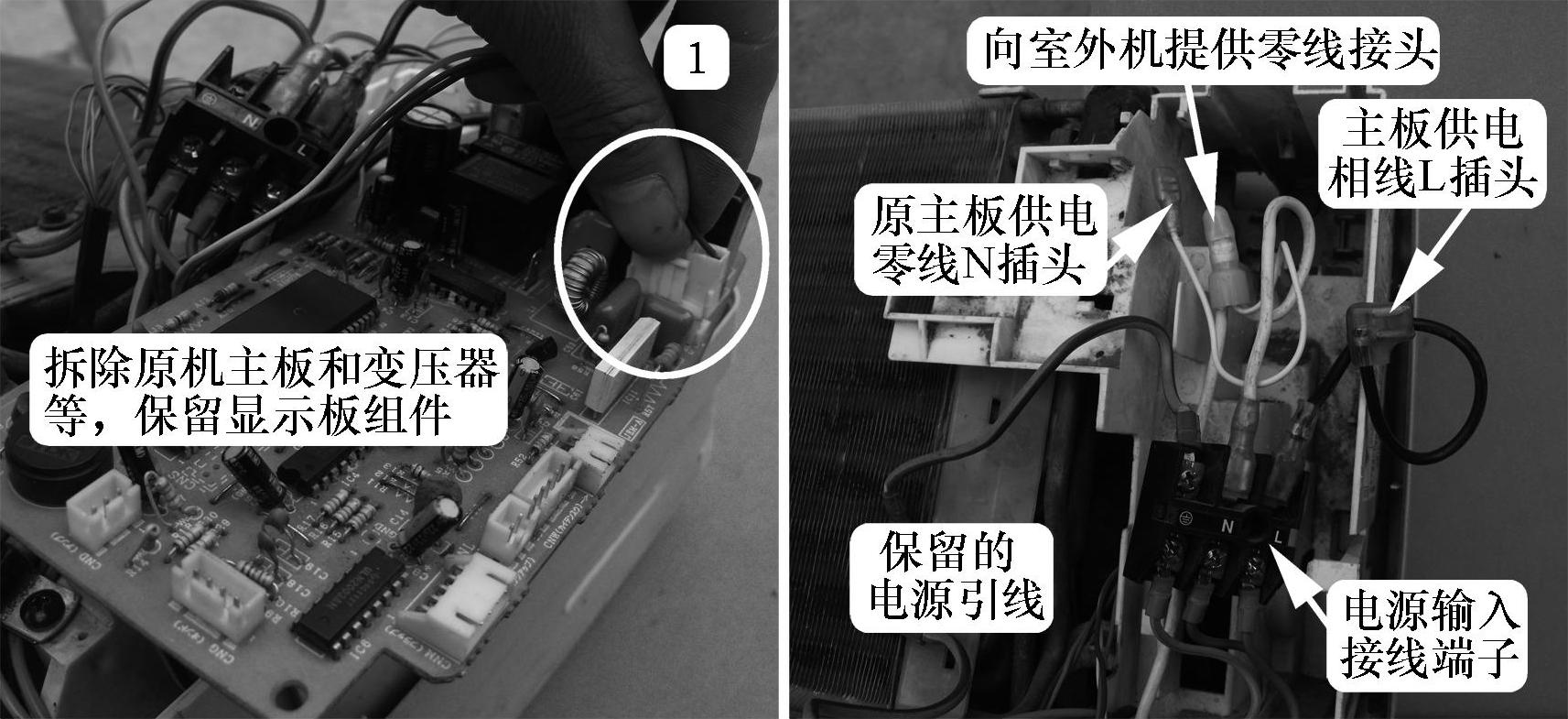

将电源供电相线L插头插在新主板相应端子,并将主板零线引线插在接线端子N端接线插头上,原主板零线供电引线和新主板零线端子不用,做好绝缘即可。


图6-34 拆除室内机电控系统


图6-35 安装电源L、N进线

3.PG电机线圈插头安装步骤(见图6-36)

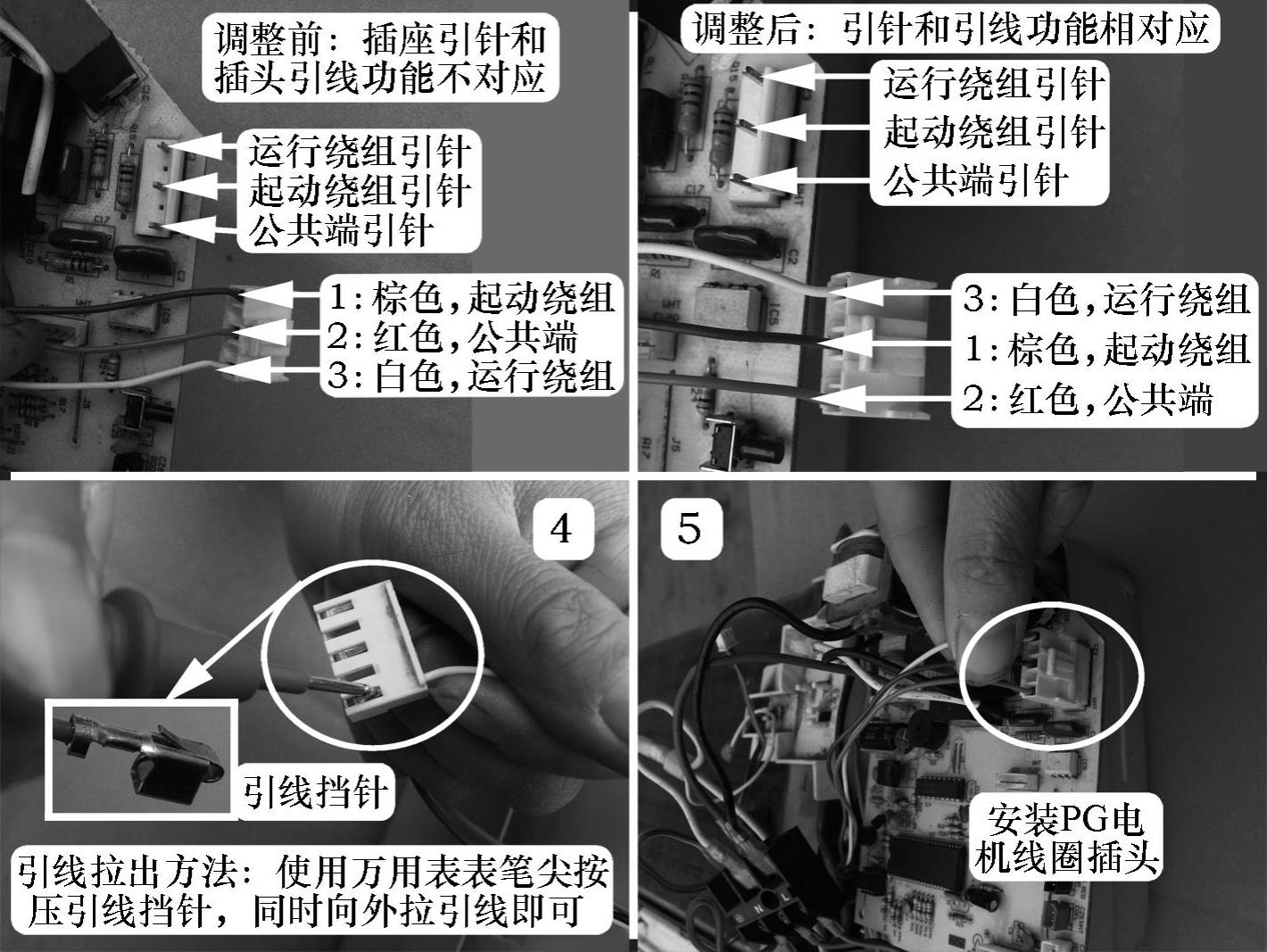

由于新主板供电插座三个引针功能和室内风机线圈插头引线功能不同,因此要先调整线圈供电插头三个引线的顺序,使之与新主板插座引针功能顺序相同。

说明:主板插座引针功能根据所接元器件来判断,见第4章中图4-42,只接起动电容的引针为起动绕组,接起动电容和电源零线N的引针为运行绕组,接光耦可控硅的引针为公共端。室内风机供电插头的引线功能可以根据万用表测量线圈阻值和查看电机铭牌标识来判断。


图6-36 安装PG电机线圈插头

4.霍尔反馈插头安装步骤

(1)安装步骤(见图6-37)

新主板霍尔反馈插座三个引针功能和室内风机的霍尔反馈插头引线功能不同,需要调整插头三个引线的顺序,使之与新主板插座引针功能顺序相同。

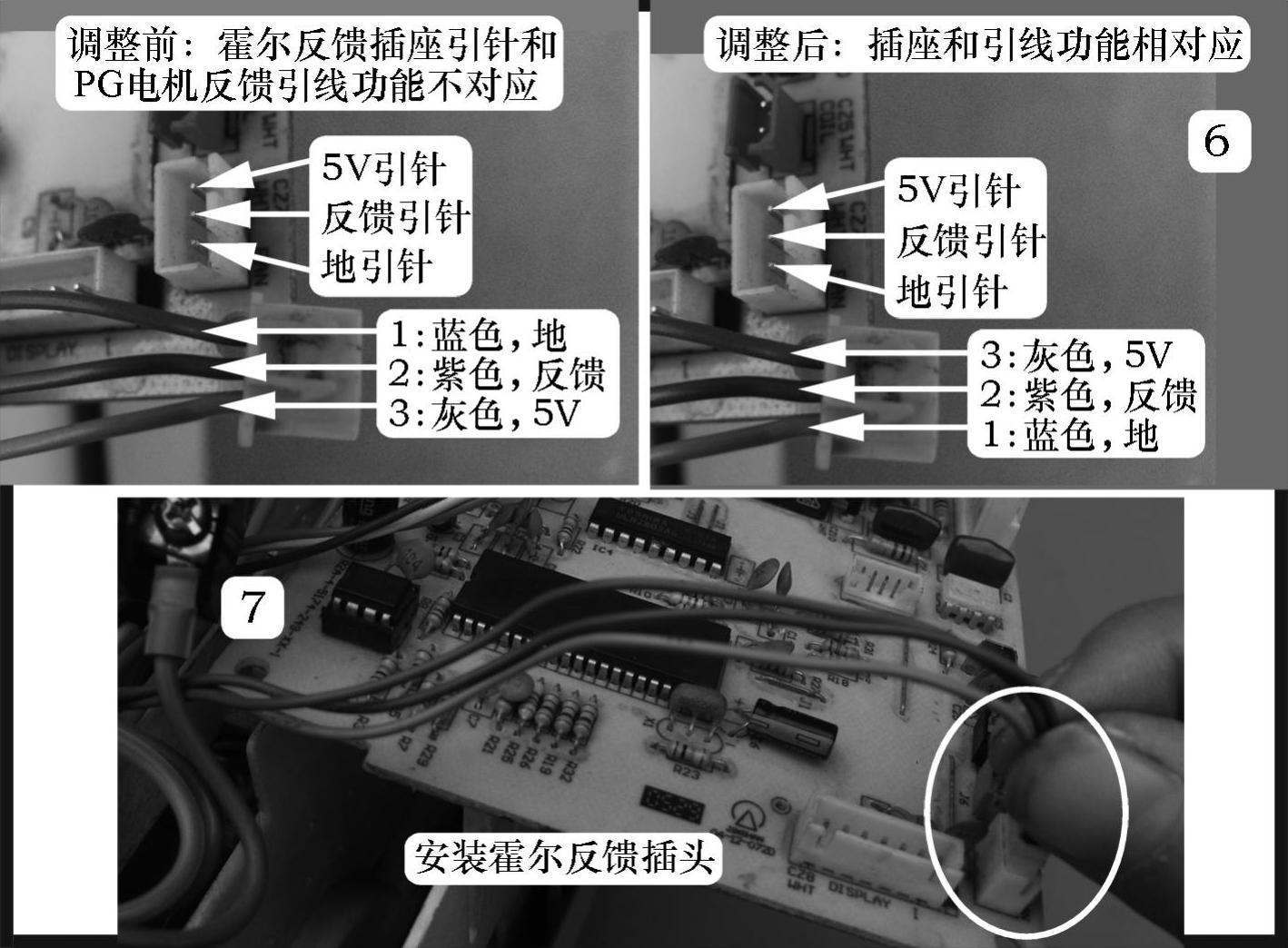

图6-37 安装室内风机霍尔反馈插头

说明:霍尔反馈插头引线和插座引针的功能顺序不相同时,不能通电试机,否则会将PG电机内部霍尔元件损坏,由于不能打开维修,损坏后只能更换PG电机。

(2)判断主板引线和电机引线功能方法

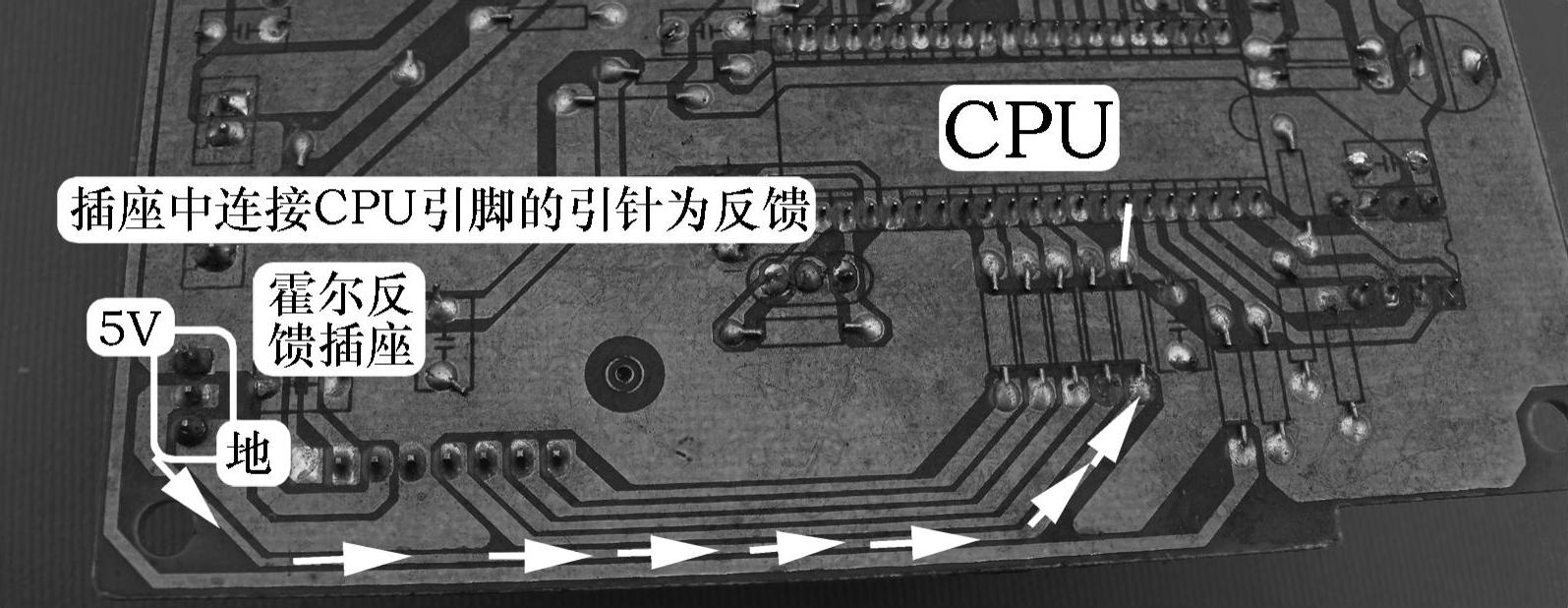

判断主板插座引针功能的方法:见图6-38,引针和7805稳压集成块的引脚相通情况,与7805的②脚(地)相通的引针为地,与7805的③脚(5V)相通的引针为5V,最后一个引针去CPU引脚为反馈。

判断PG电机反馈插头引线功能的方法:将插头插进插座,根据引针的功能即可判断出引线的功能。


图6-38 霍尔反馈插座引针功能判断方法

5.步进电机插头安装步骤(见图6-39)

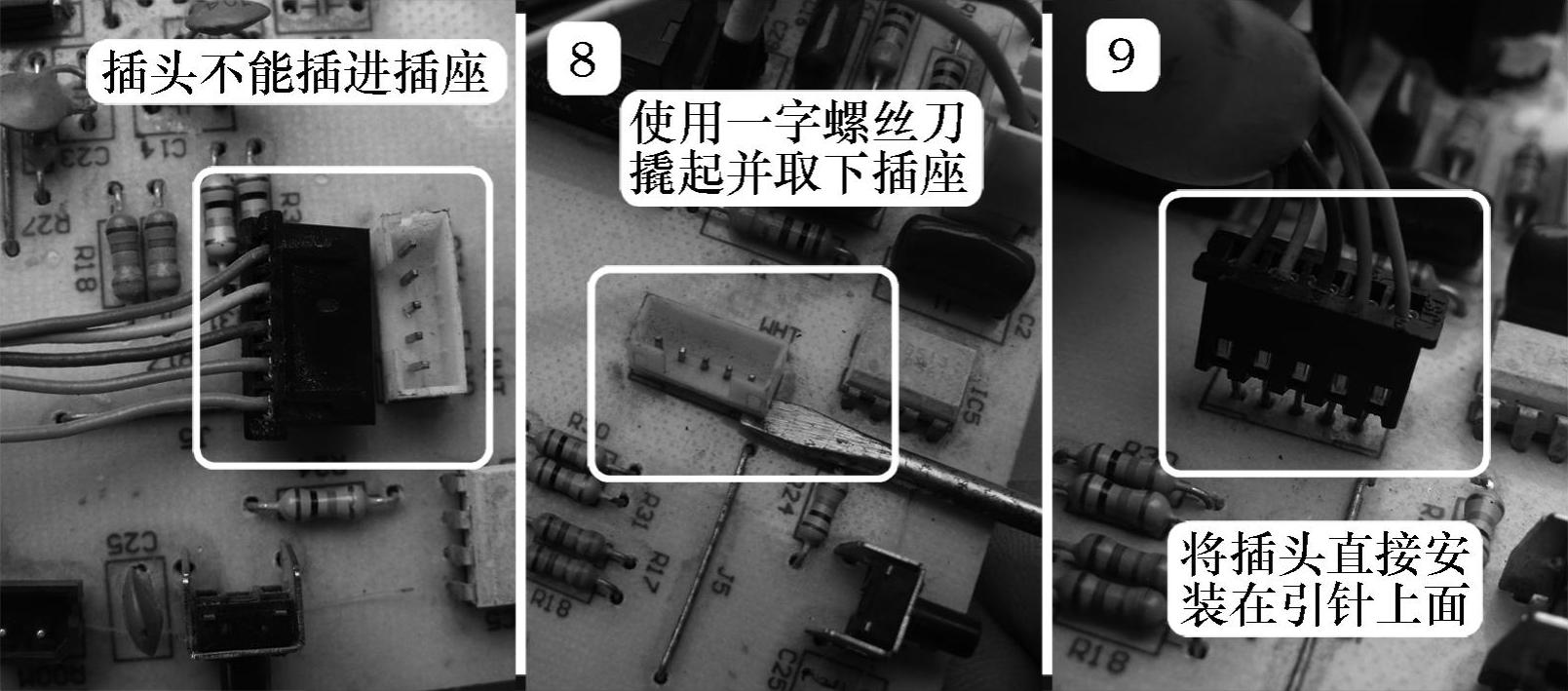

由于插头较大而新主板插座较小,不能将插头插入,安装时使用一字螺丝刀将插座向上撬并取下,此时可以将插头插入插座的引针,同样能控制步进电机运行。

注意:要将步进电机的公共端和插座的直流12V引针相对应,判断公共端时使用万用表电阻挡测量(与7805的①脚相通)。上电试机时,如果导风板反向运行,只要调整四个驱动引线的首尾顺序即可(见图6-20)。(www.daowen.com)


图6-39 安装步进电机插头

6.显示板组件

(1)接收器和指示灯引线安装步骤

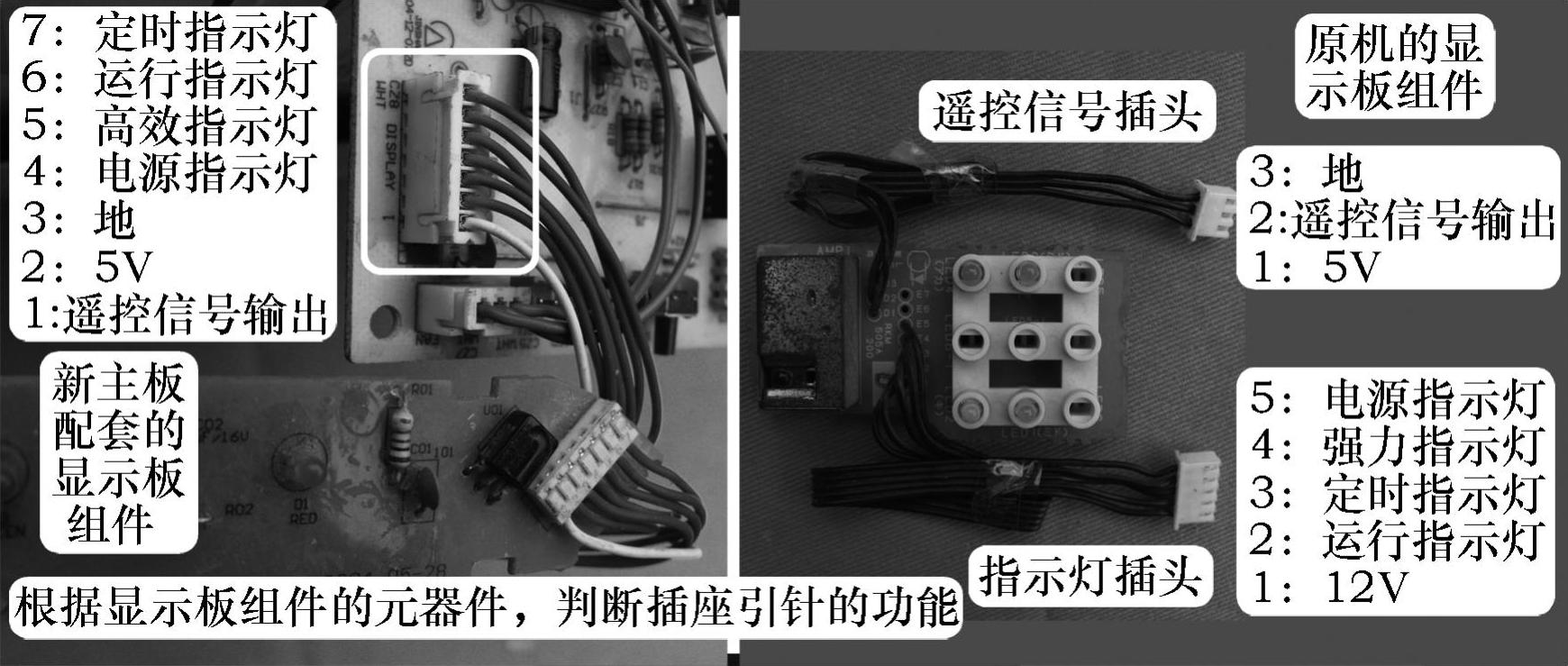

见图6-40,原机4个指示灯正极连在一起接直流12V,CPU输出的信号经反相驱动器放大后驱动指示灯负极。观察新主板配用的显示板组件也为4个指示灯,正极连在一起接直流5V,CPU输出信号直接驱动指示灯负极。


图6-40 接收器和指示灯引线功能

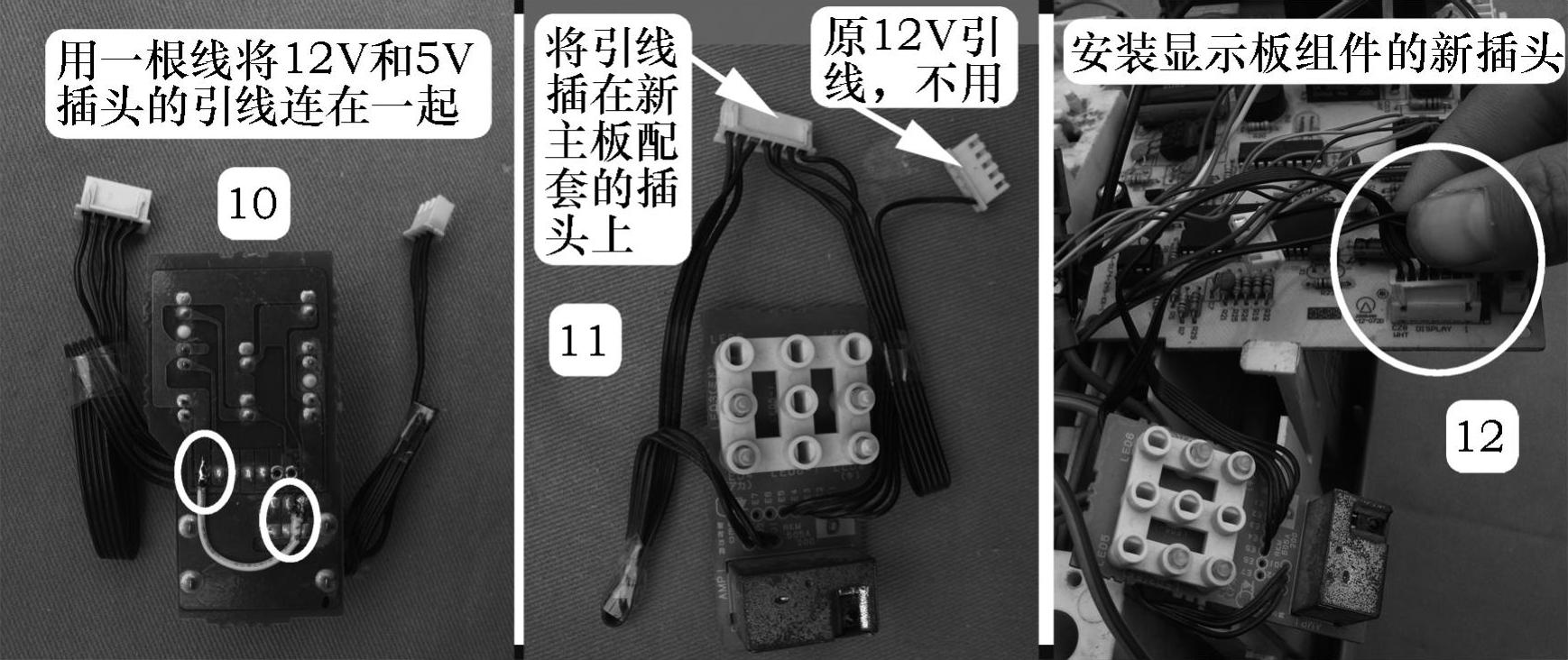

因而更改原机显示板组件指示灯供电,并拔掉原来的引线插头,将引线按功能顺序插在新主板配套的插头里面,操作过程见图6-41。


图6-41 安装接收器和指示灯引线

(2)应急开关按键引线安装步骤(见图6-42)

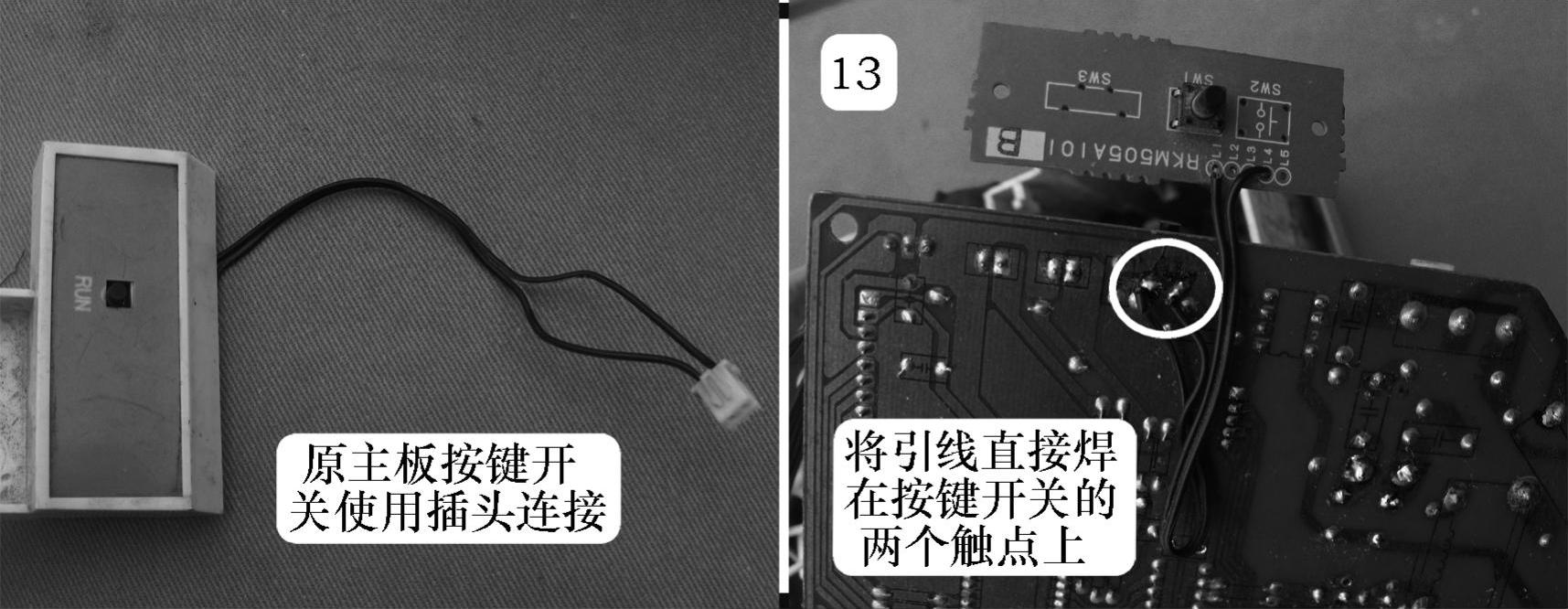

原主板使用单独的插座连接按键开关,而新主板上带有按键开关,但位置不合适,实际应用时剪掉插头,将引线直接焊在新主板按键开关的两个触点上。


图6-42 安装应急开关按键引线

7.环温和管温传感器安装步骤(见图6-43)

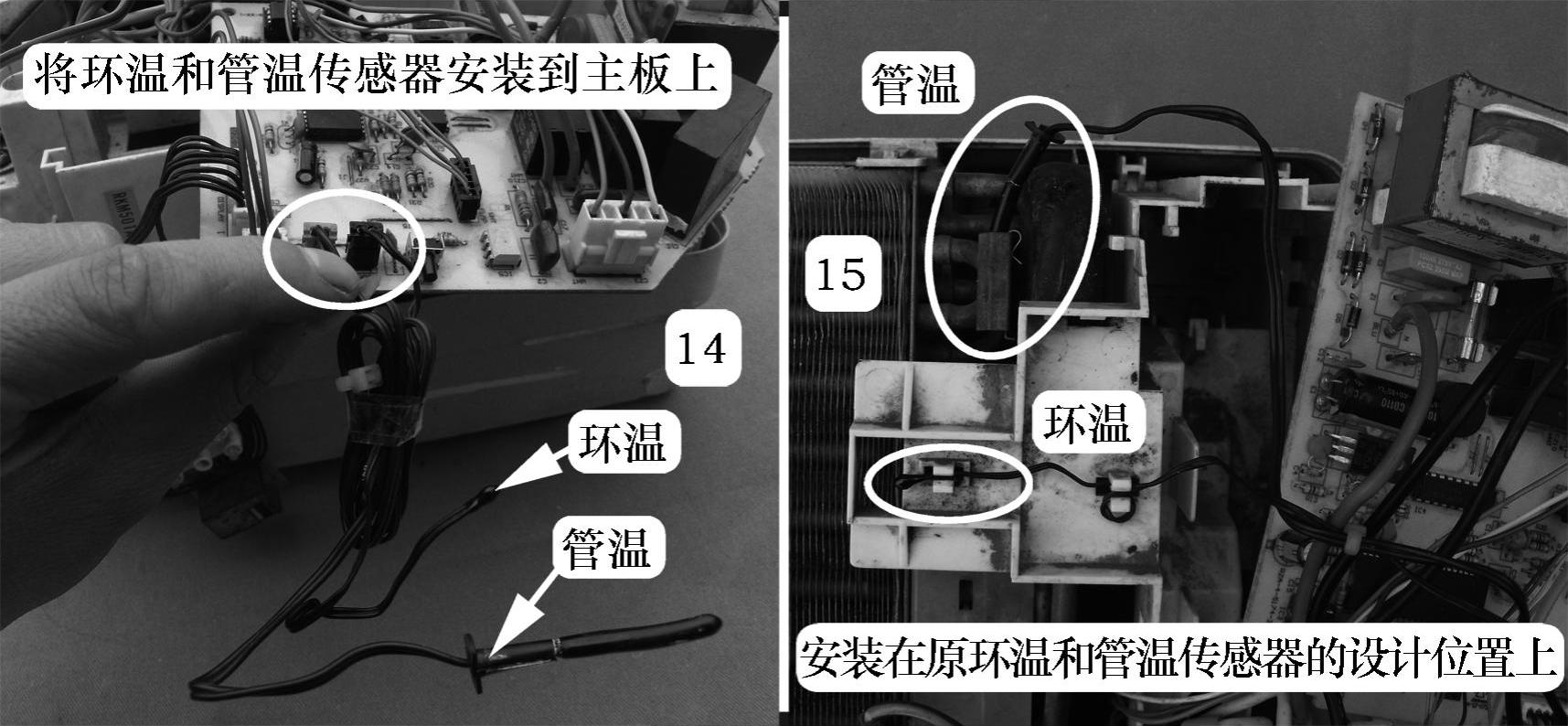

将自备的环温和管温传感器插在新主板插座上,并放置在原环温和原管温传感器的位置上。

注意:如果原机的传感器和新主板型号相同,则可以使用;如果型号不同,则不能使用。


图6-43 安装环温和管温传感器

8.压缩机、室外风机和四通阀线圈引线安装步骤(见图6-44)

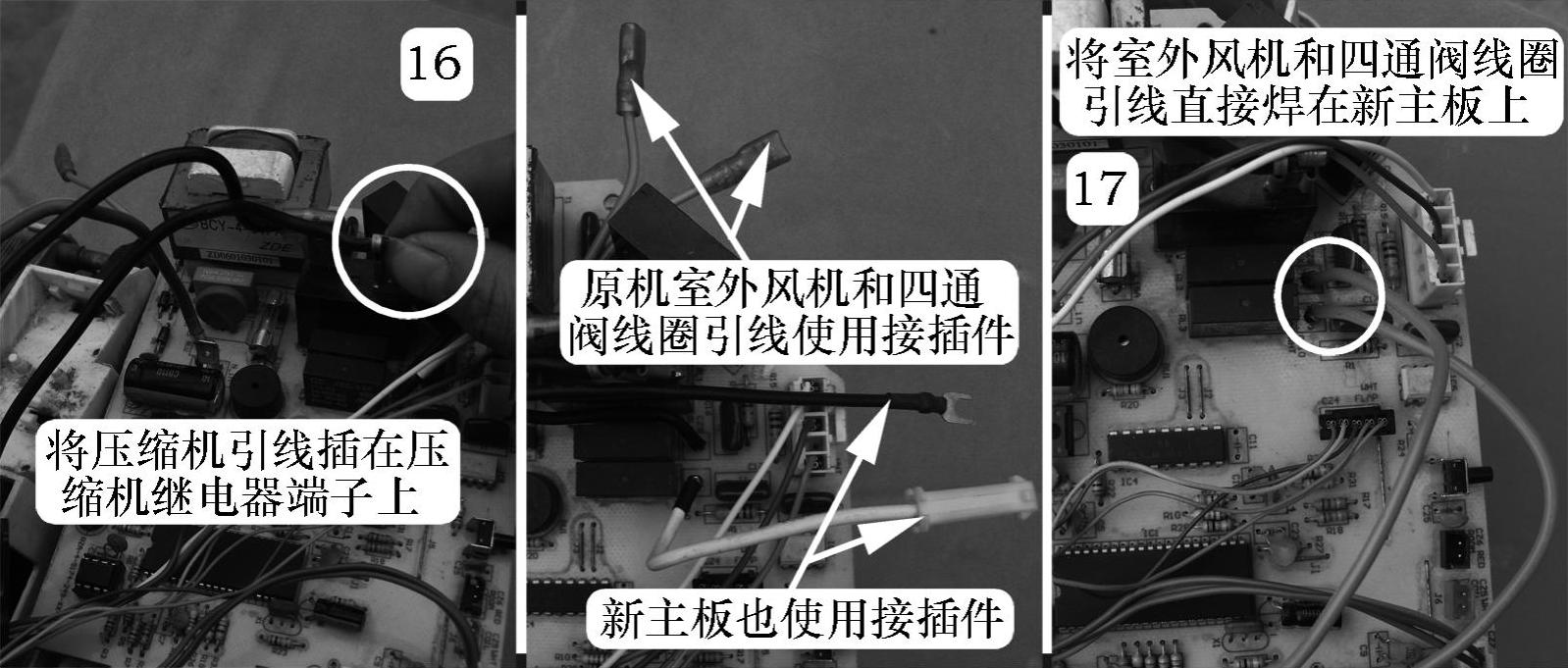

压缩机引线直接插在压缩机继电器端子上,而原机室外风机和四通阀线圈引线使用接线插,而新主板使用引线,代换时可以将原机引线焊在新主板上,也可以将原机引线和新主板的引线直接拧在一起,做好绝缘即可。


图6-44 安装室外机电控元器件引线

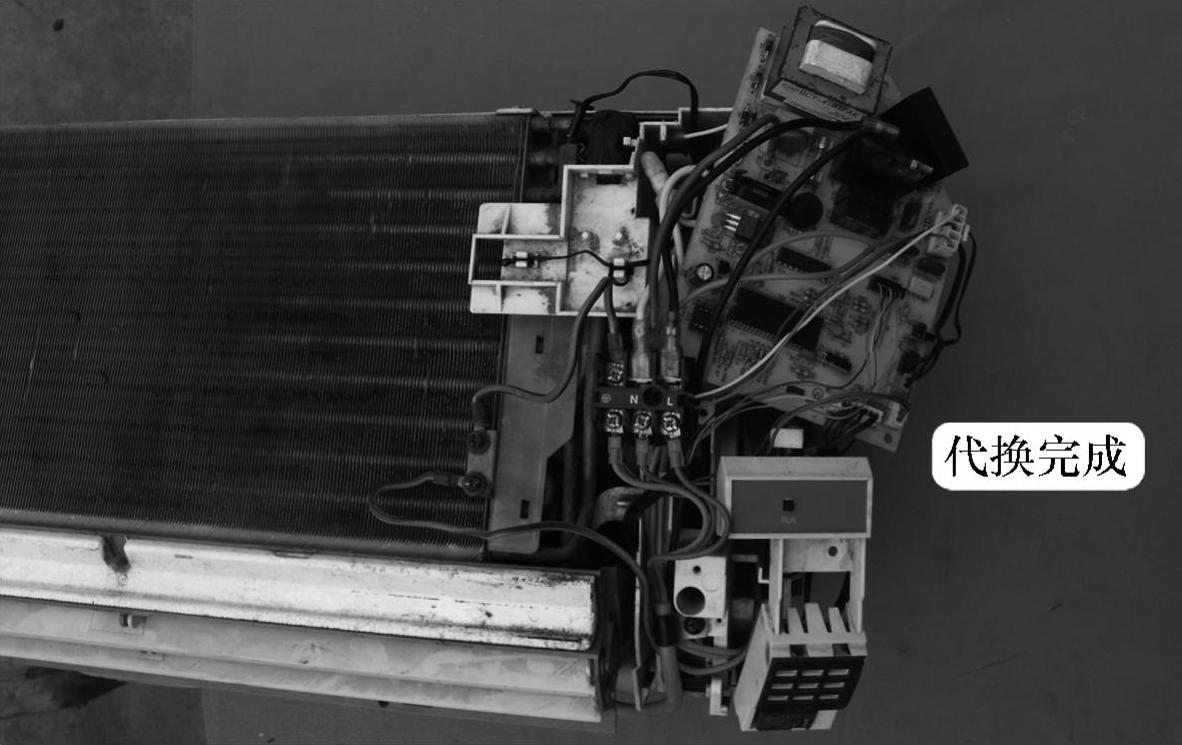

至此,代换工作已全部完成,实物图见图6-45。


图6-45 更改完成的电控系统
