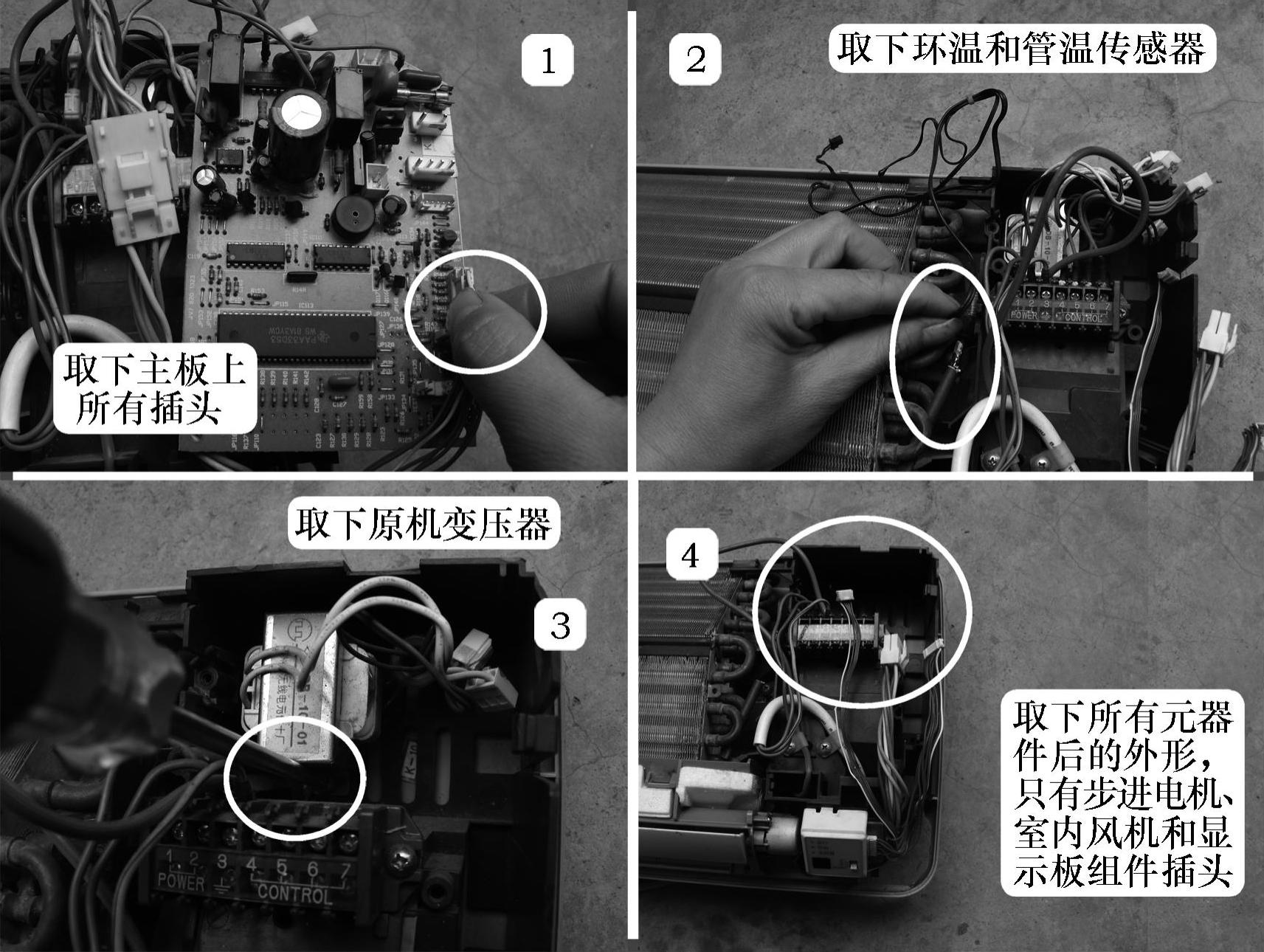

1.拆除原机电控系统(见图6-13)

拆除原机主板、变压器和接线端子上引线,保留显示板组件,并记录室内风机插头引线作用。

说明:如果室外机没有设计电路板,在室内机取下元器件后还要取下引线(包括为原主板供电的引线,原主板输出控制压缩机、室外风机和四通阀线圈的引线)。

图6-13 拆除室内机电控系统

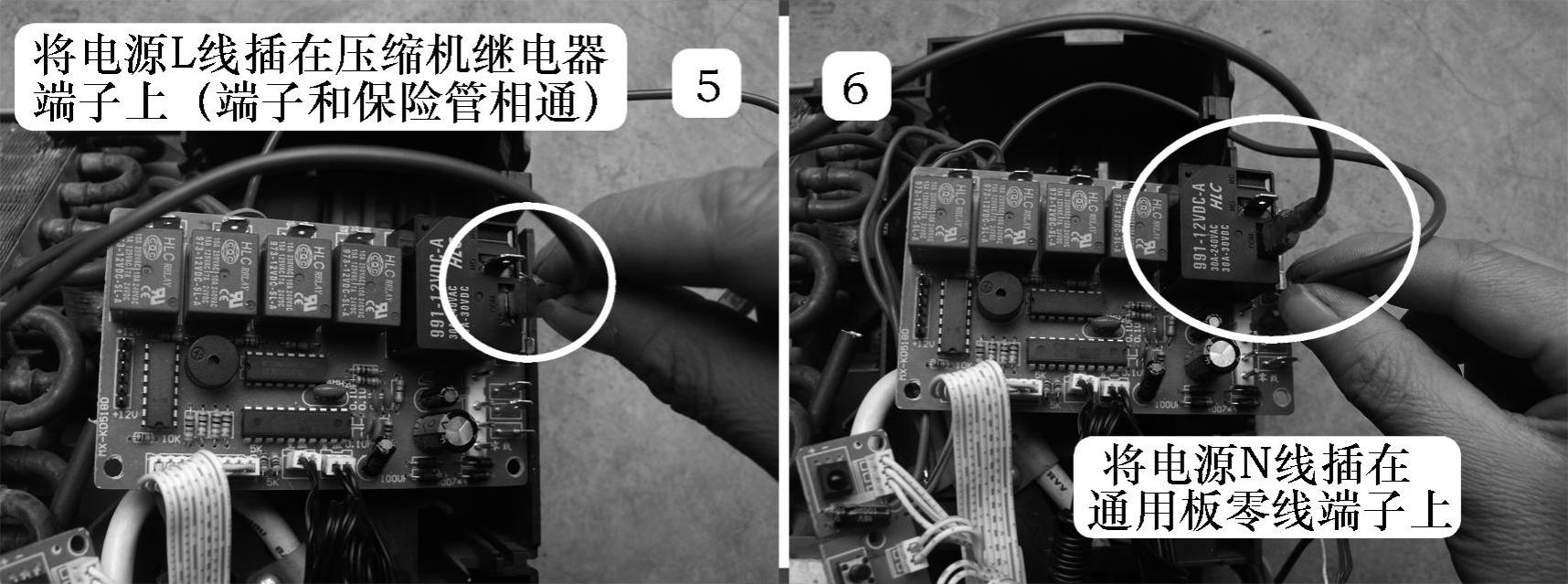

2.电源进线安装步骤(见图6-14)

将电源L端和N端引线接在接线端上,由于原机压缩机继电器在室外机电路板上,因而原主板的供电线较细,而通用板设有压缩机继电器,所以要使用线径较粗的引线,并将引线插在通用板相对应的端子上。

图6-14 安装电源L、N进线

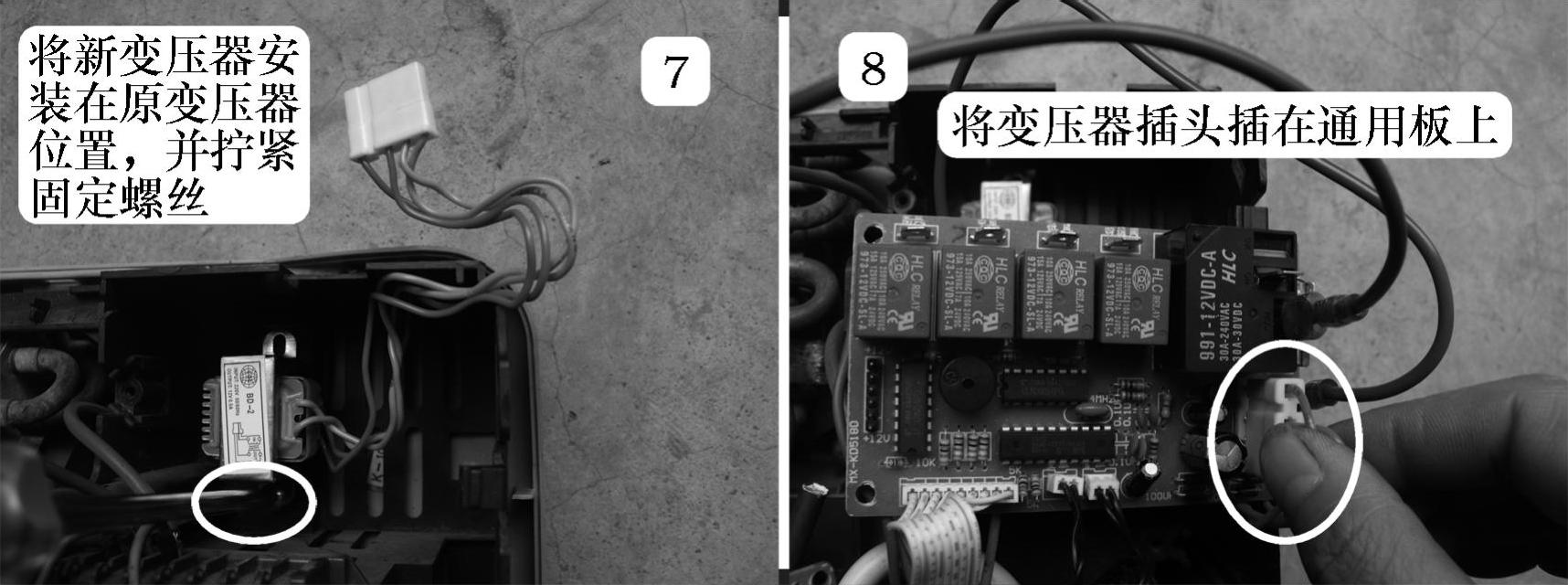

3.变压器插头安装步骤(见图6-15)

将变压器固定好位置并接入通用板,通电后用遥控器开机,应能听到蜂鸣器和继电器触点工作的声音。

说明:如果上电试机时遥控器开机通用板没有反应,一般为电源供电L相线没有插对位置(插在了向压缩机输出电压的端子上)。

图6-15 安装变压器插头

4.室内风机插头

(1)制作接线插

由于通用板风速抽头使用端子排,而室内风机引线原来是直接焊在主板上面,因而需要先做好接线插,才能将电机抽头插在通用板上。制作接线插有两种方法:使用钳子夹紧操作步骤见图6-16；使用烙铁焊接操作步骤见图6-17。

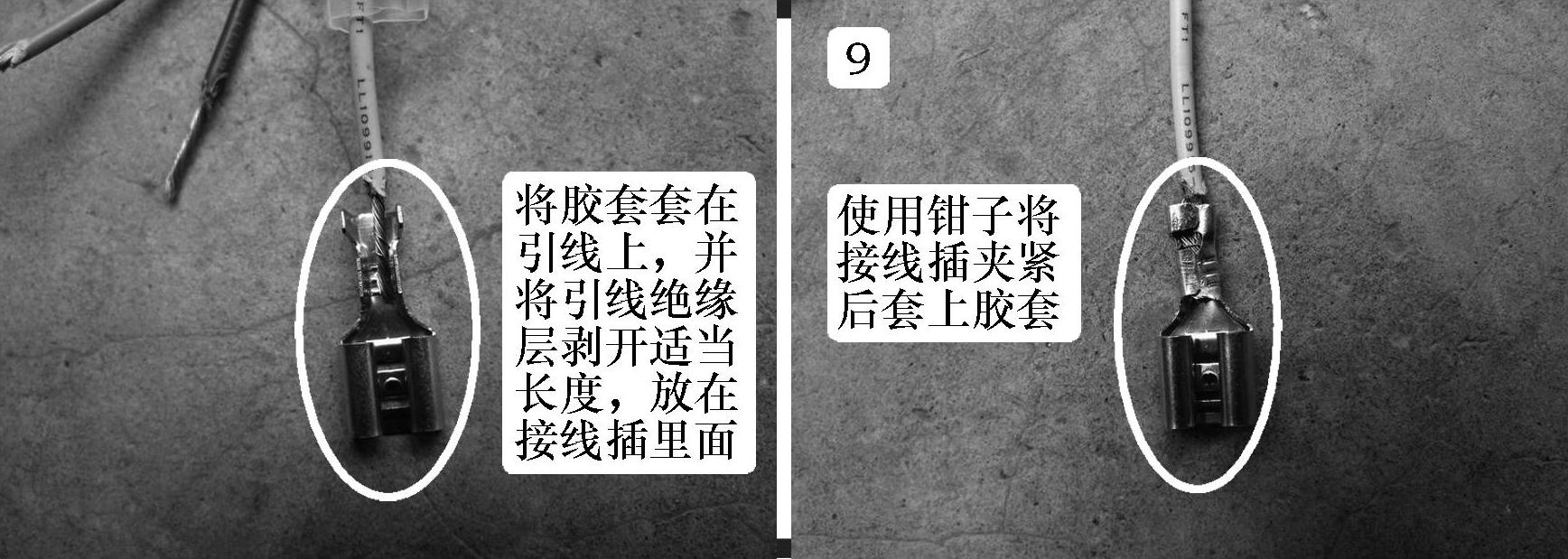

图6-16 使用钳子夹紧制作接线插

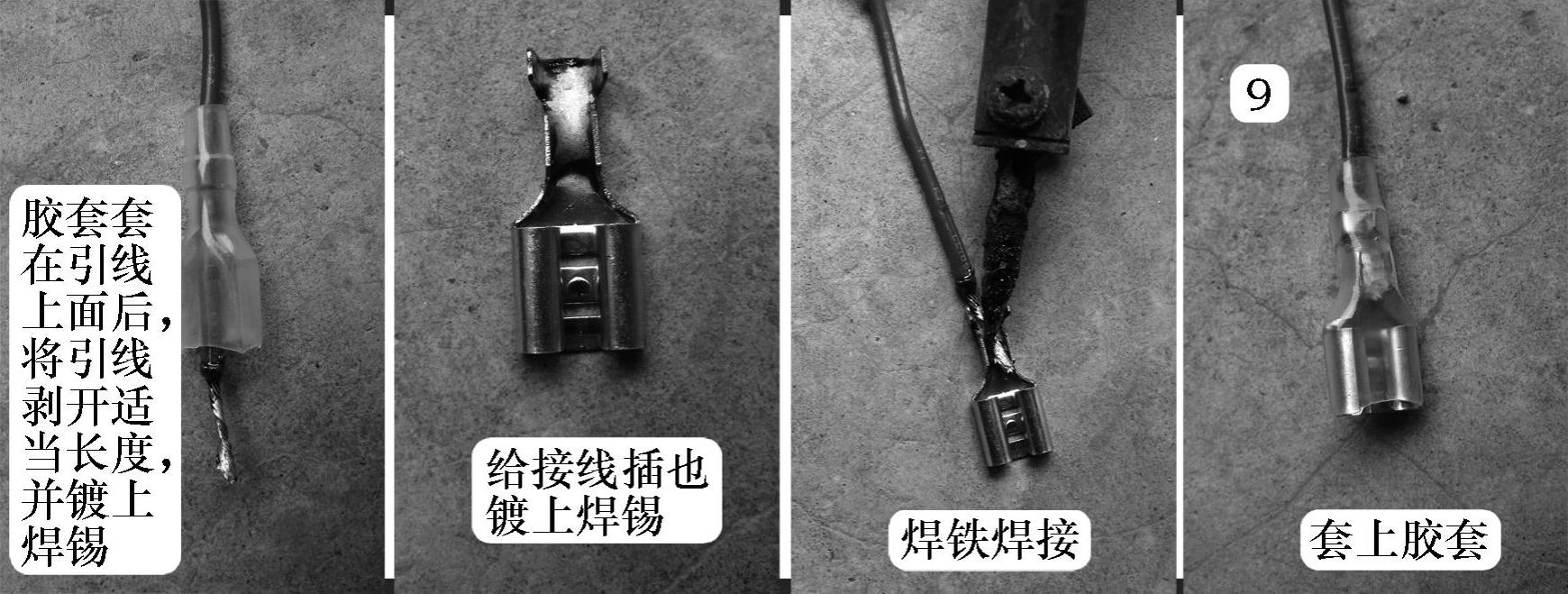

图6-17 使用烙铁焊接制作接线插

说明:用钳子夹紧制作接线插方法简单,但制作的接线插的引线容易接触不良,且有时会很轻松地从接线插上拉下来；用烙铁焊接做好的接线插则比较牢固,但操作起来会比较复杂一些。

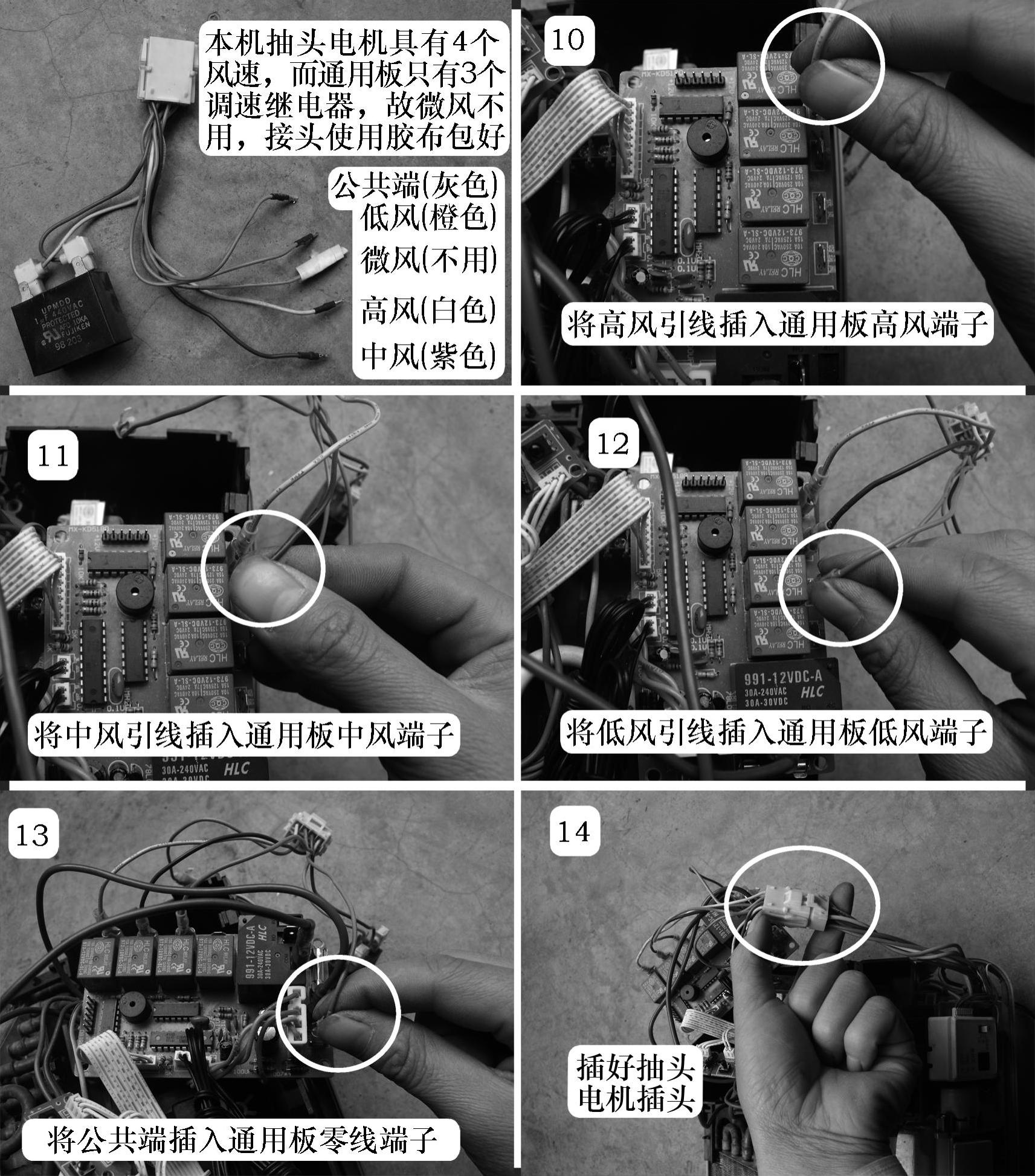

(2)安装步骤(见图6-18)

将4根抽头电机引线插在通用板上面,插好后通电试机,按压遥控器上“风速”按键转换室内风机转速,显示屏显示的风速挡位应和实际转速挡位一致。

说明:

①抽头电机引线功能判断方法有三种,即根据拆除原主板时做的记录(或原主板上英文标识)、电机铭牌和万用表测量线圈阻值。最好也是最简单的方法是拆除原主板时将引线功能记录下来。

②如果通电试机时室内风机转速和遥控器显示的转速不一致,或者不运行(包括转速慢),一般为引线插错了位置,重新调整即可。

图6-18 安装室内风机插头

5.步进电机插头

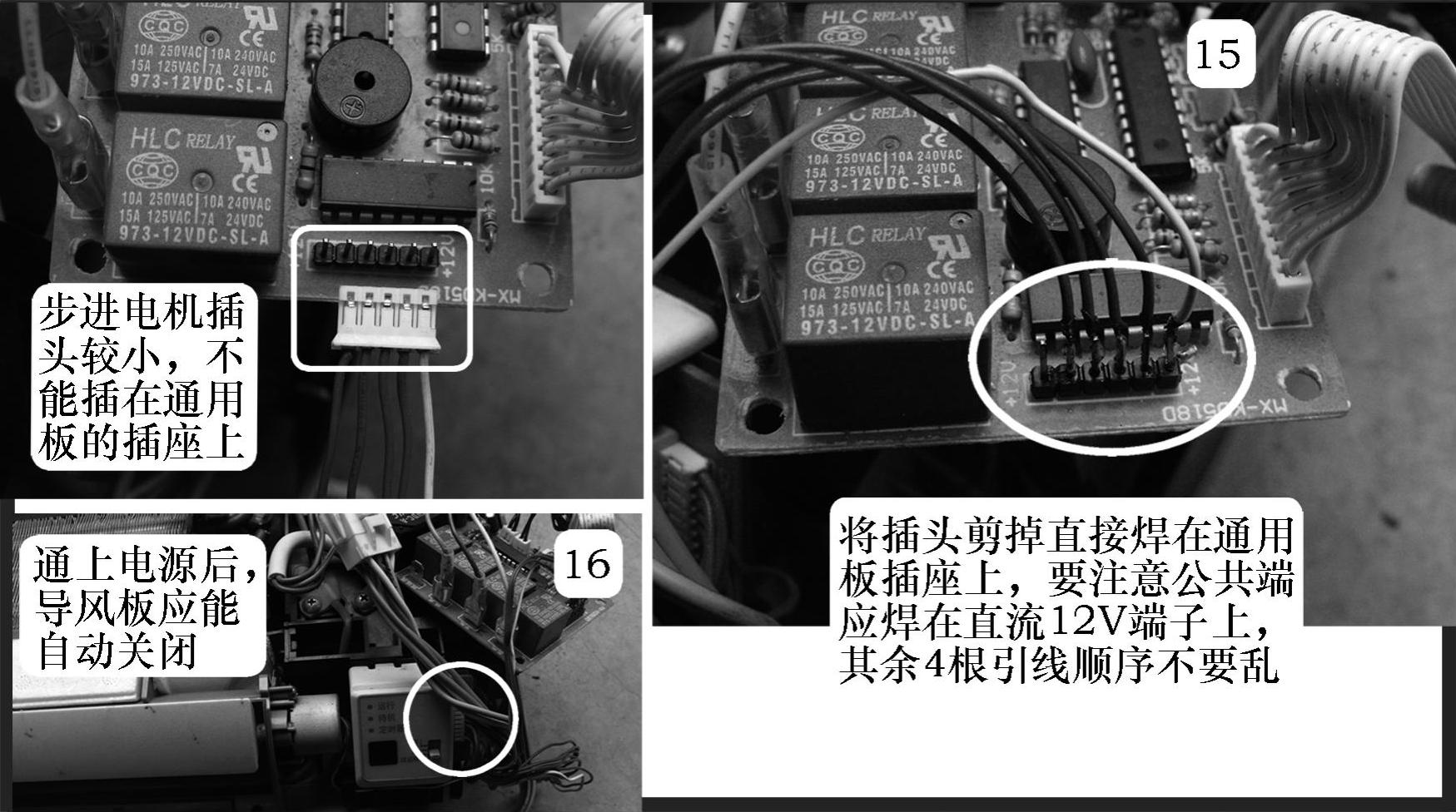

(1)安装步骤(见图6-19)

顺着步进电机找到插头,将插头插在通用板的步进电机插座上,但此机所用插头比较小,不能插在通用板的插座上,因此要将插头剪掉,用烙铁直接焊在通用板上,焊接完成后上电试机,导风板能够自动关闭。

图6-19 安装步进电机插头

(2)公共端检查方法

连接时需要将公共端正确连接在通用板直流12V端子上。检查步进电机公共端的方法有两种:一是检查原主板插座上直流12V所对应的引线；二是使用万用表测量线圈阻值。此机的公共端用引线颜色标注,因而不用再检查原主板或测量线圈阻值。

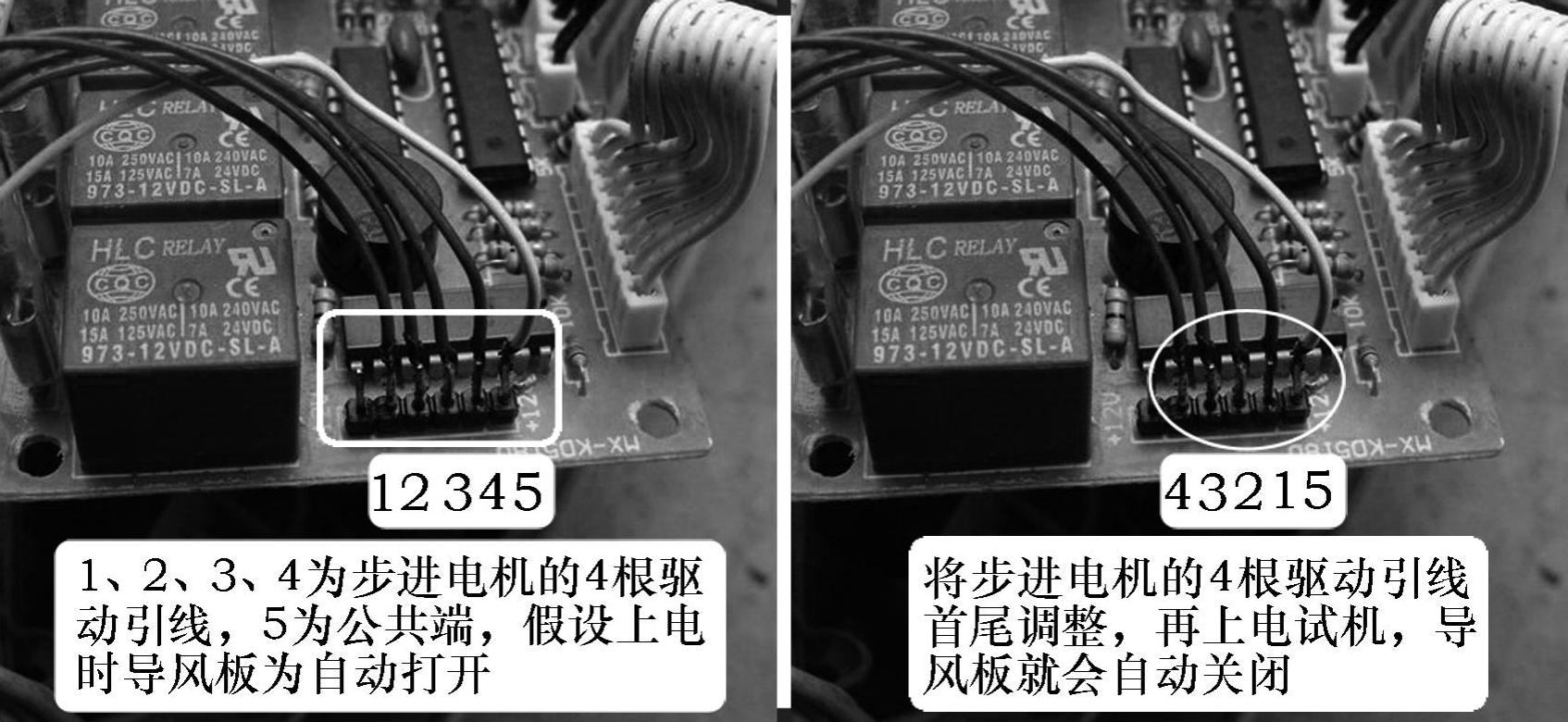

(3)导风板反方向运行时调整方法(见图6-20)

上电试机时,如果导风板朝相反的方向运行(即上电复位时导风板打开),为步进电机相位驱动错误,将公共端(直流12V)保持不变,其余4个引线调整头尾即可。

图6-20 运行方向相反时调节方法

6.显示板组件

更改方法常用有两种:一是使用通用板所配备的接收板、应急开关和指示灯,将其放到合适的位置即可；二是使用原机配备的显示板组件,方法是将通用板配备显示板组件的引线剪下,按作用焊在原机配备的显示板组件上。

两种方法各有特点,第一种方法比较简单,但由于需要对接收器重新开孔影响美观(或指示灯无法安装而不能查看)；第二种方法比较复杂,但对空调器整机美观没有影响,且指示灯也能正常显示。本节着重介绍第二种方法。

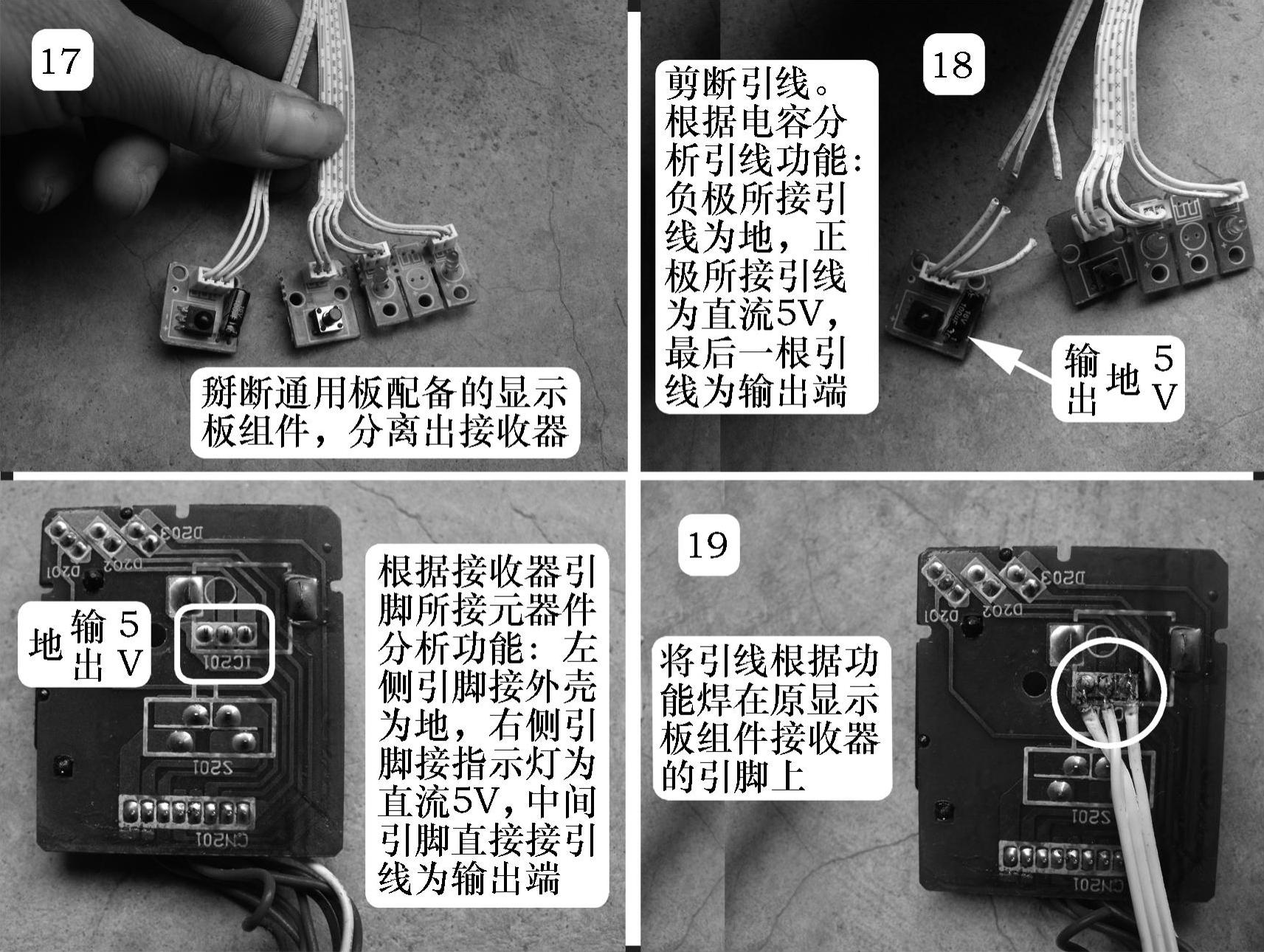

(1)接收器电路引线更改步骤(见图6-21)

将接收板的引线剪下,按功能将引线焊在原显示板组件上接收器的引脚,并通电试机,按压遥控器“开关”按键,室内风机应能立即运行且蜂鸣器发出响声。

说明:试机时,如果不能接收遥控器的信号,一般为引线焊接错误。(www.daowen.com)

图6-21 焊接接收器引线

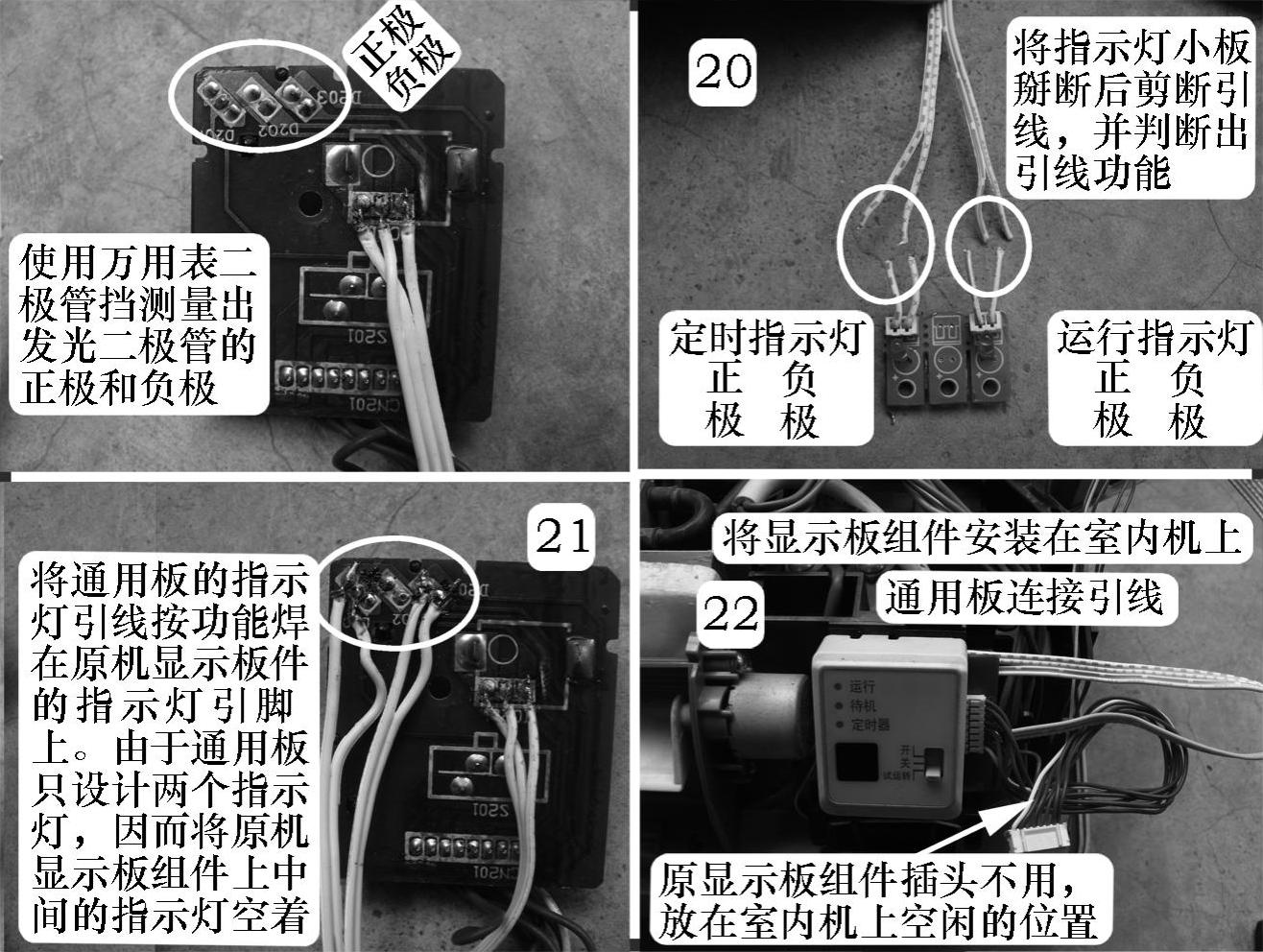

(2)指示灯电路引线更改步骤(见图6-22)

将通用板指示灯的引线剪下,按功能将引线焊在原显示板组件上指示灯的引脚,并通电试机。

说明:如果焊接遥控器引线能开机,而焊接指示灯引线后通电不能开机,测量为5V和地短路时,为原机显示板组件指示灯公共端和通用板不同(公共端一般接直流5V,也有些机型接直流电源地),这时只需要将原机显示板组件上指示灯铜箔走线划断即可。

图6-22 焊接指示灯引线

(3)应急开关电路

由于原显示板组件没有设计按键,考虑此功能一般使用较少,因此将应急开关的小板直接放至室内机电控盒里面。

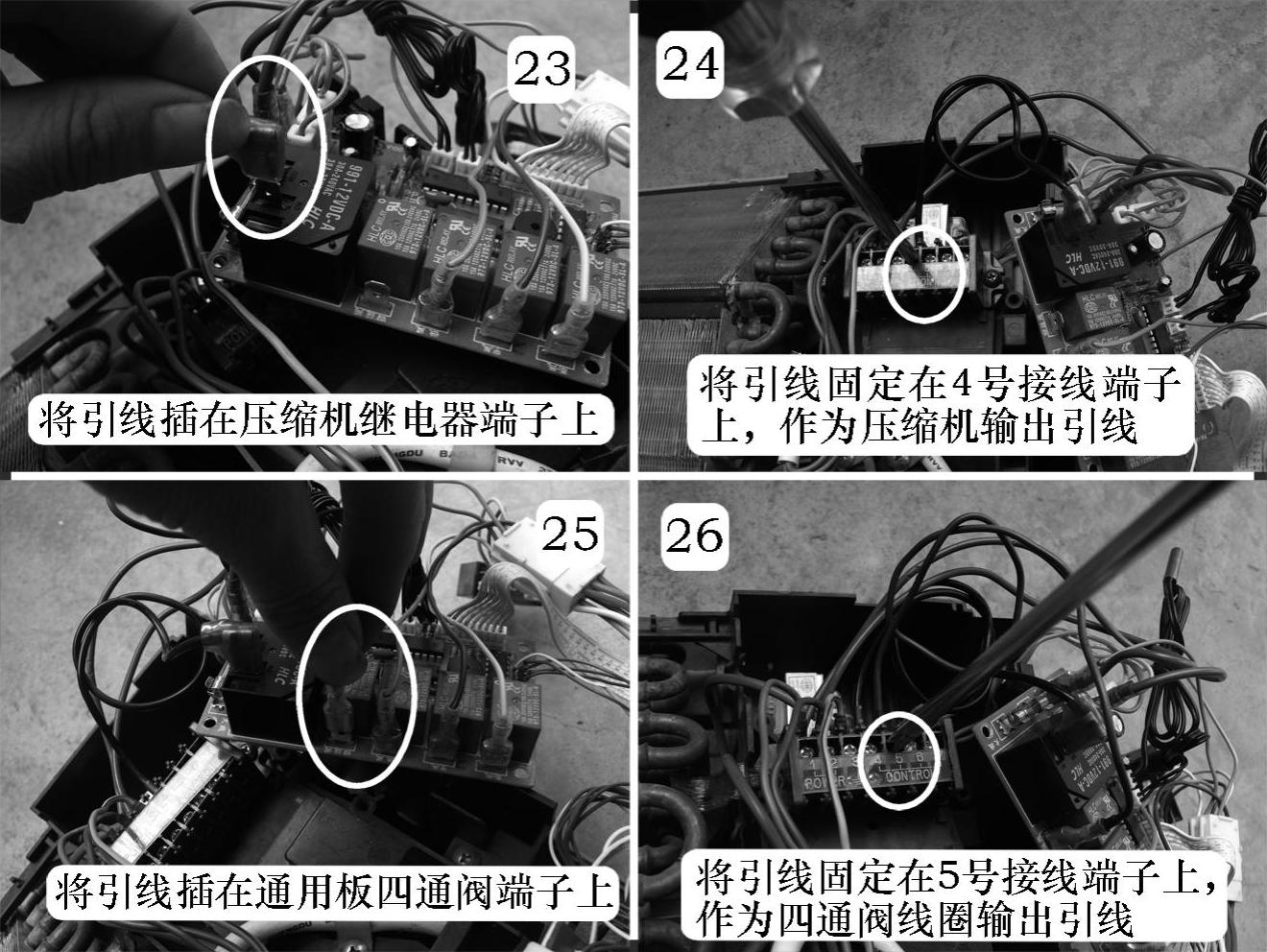

7.压缩机和四通阀线圈引线安装步骤(见图6-23)

在通用板上接上压缩机线圈和四通阀线圈引线。需要注意的是,由于压缩机运行电流较大,所以要用较粗的引线；而四通阀线圈电流较小,使用一般的引线就行。

图6-23 安装压缩机和四通阀线圈引线

说明:通用板上没有设计室外风机继电器和接线端子,供电线需要在室外机直接并在压缩机线圈接线端子上。某些通用板设计有室外风机继电器和接线端子,要在室内机单做一根引线并连接到接线端子上。

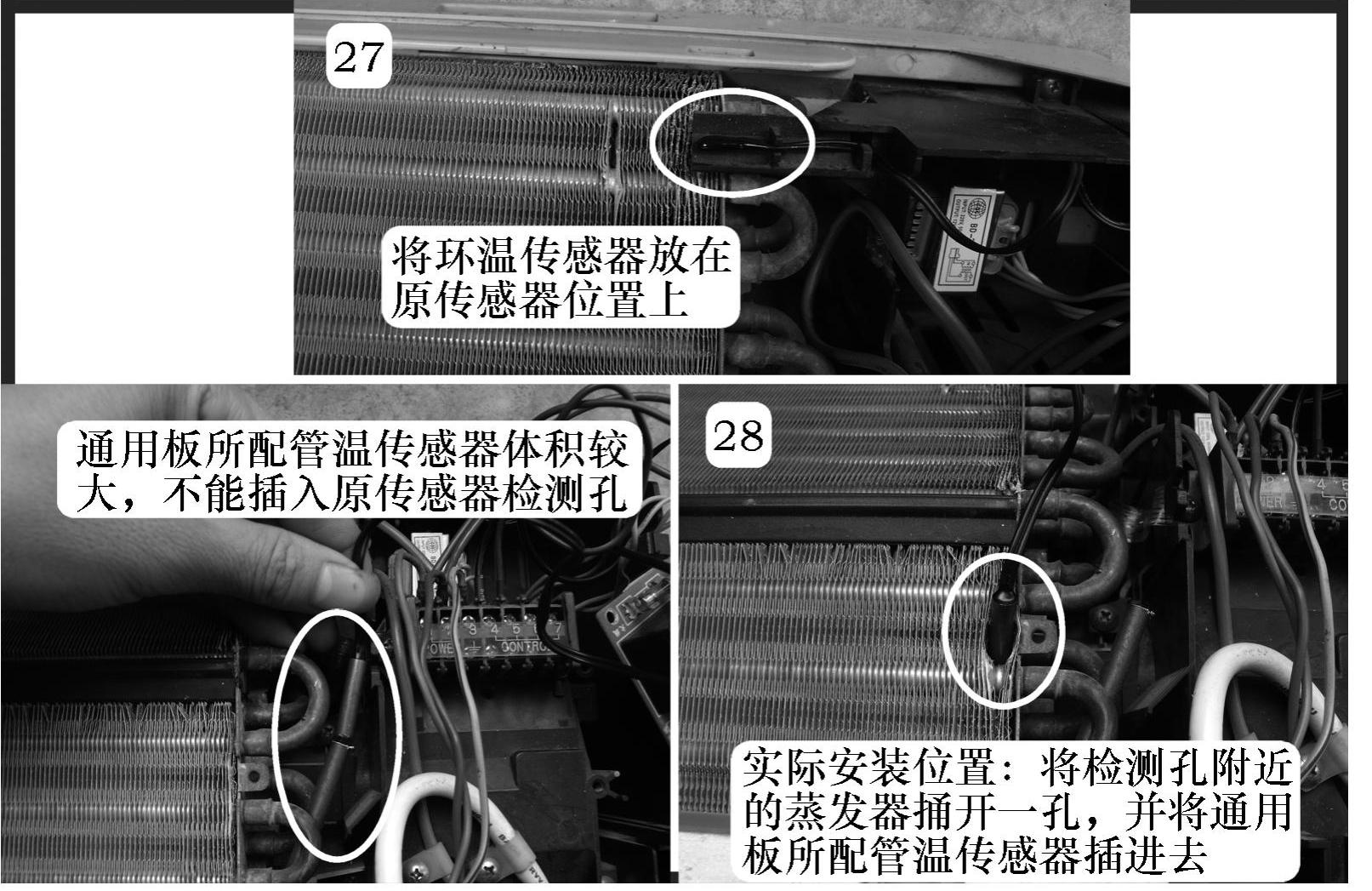

8.环温和管温传感器安装步骤(见图6-24)

将通用板上环温和管温传感器放在原传感器位置,由于通用板所配管温传感器不能插在原机管温检测孔内,因此将管温安装在检测孔附近的蒸发器上。

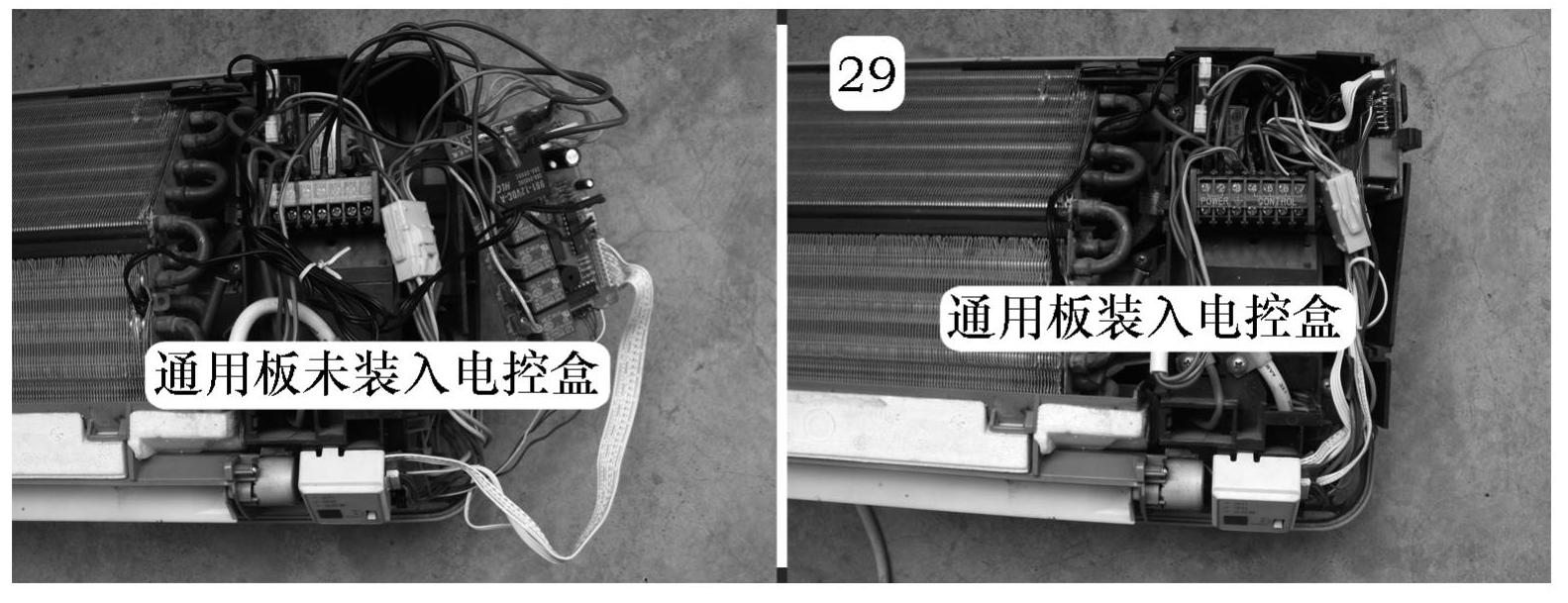

至此,室内机代换通用板已结束,实物图见图6-25。

图6-24 安装环温及管温传感器

图6-25 更改完成的室内机电控系统

9.调整室外机引线

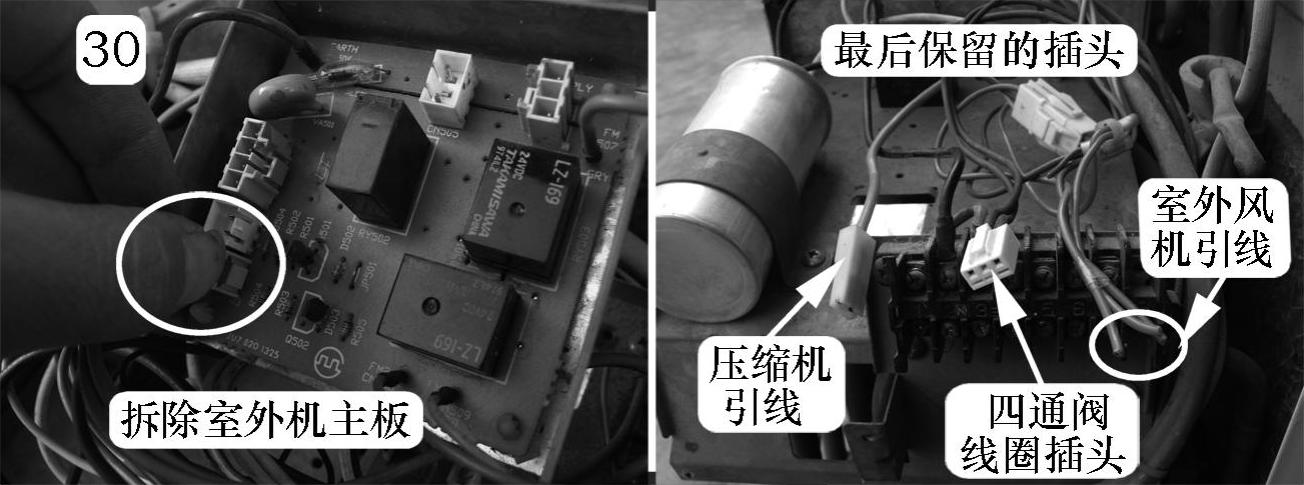

(1)拆除室外机电路板(见图6-26)

将室外机电路板、压缩机继电器及各种插头拆除。

图6-26 拆除室外机电控系统

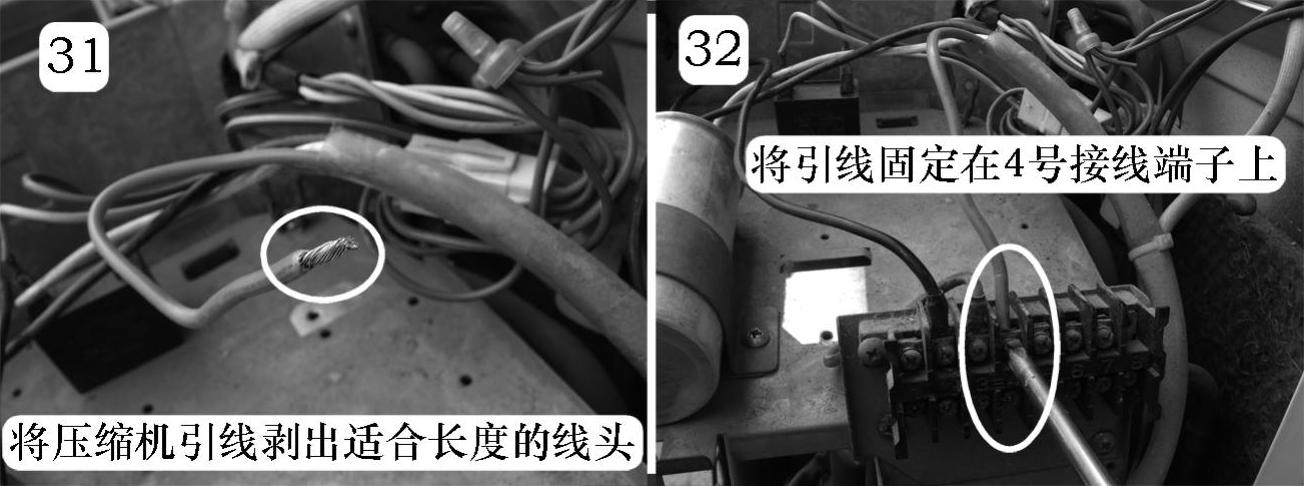

(2)安装压缩机引线步骤(见图6-27)

将压缩机引线剥开适合长度的线头,并接在4号接线端子上,压缩机线圈的运行绕组引线已接在2号接线端子(所接为电源零线N)。

图6-27 安装压缩机线圈引线

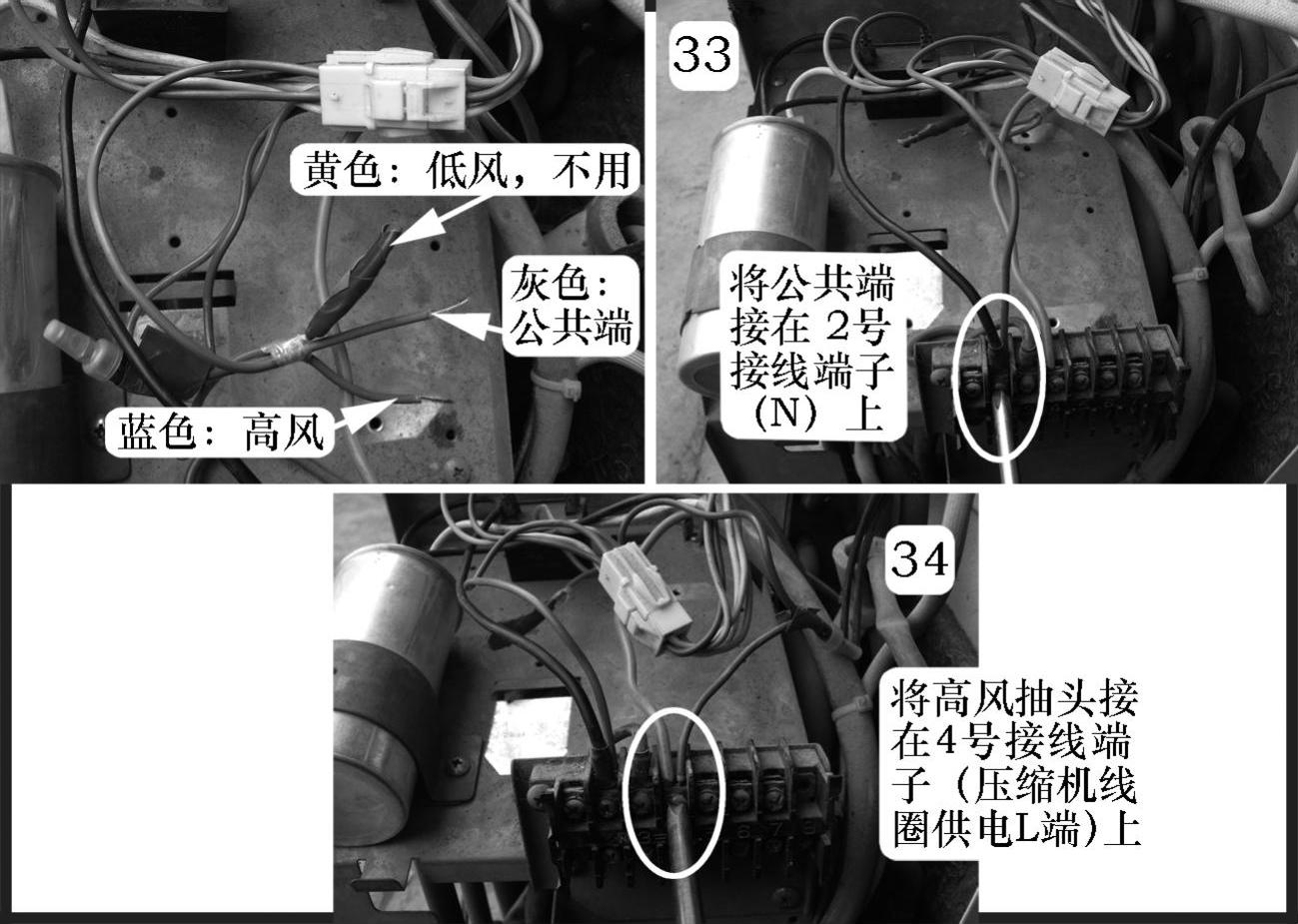

(3)安装室外风机引线步骤(见图6-28)

此机室外风机有高风和低风两种风速,将低风抽头用绝缘胶布包好,只使用高风抽头；由于通用板没有室外风机专用的引线,因此将高风抽头引线并接在压缩机接线端子上。

图6-28 安装室外风机线圈引线

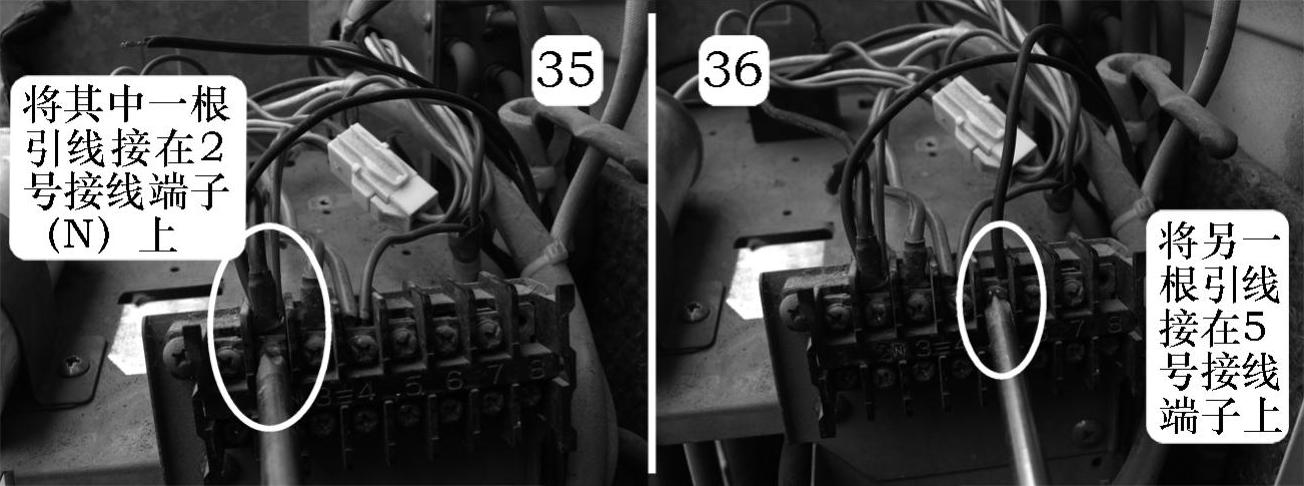

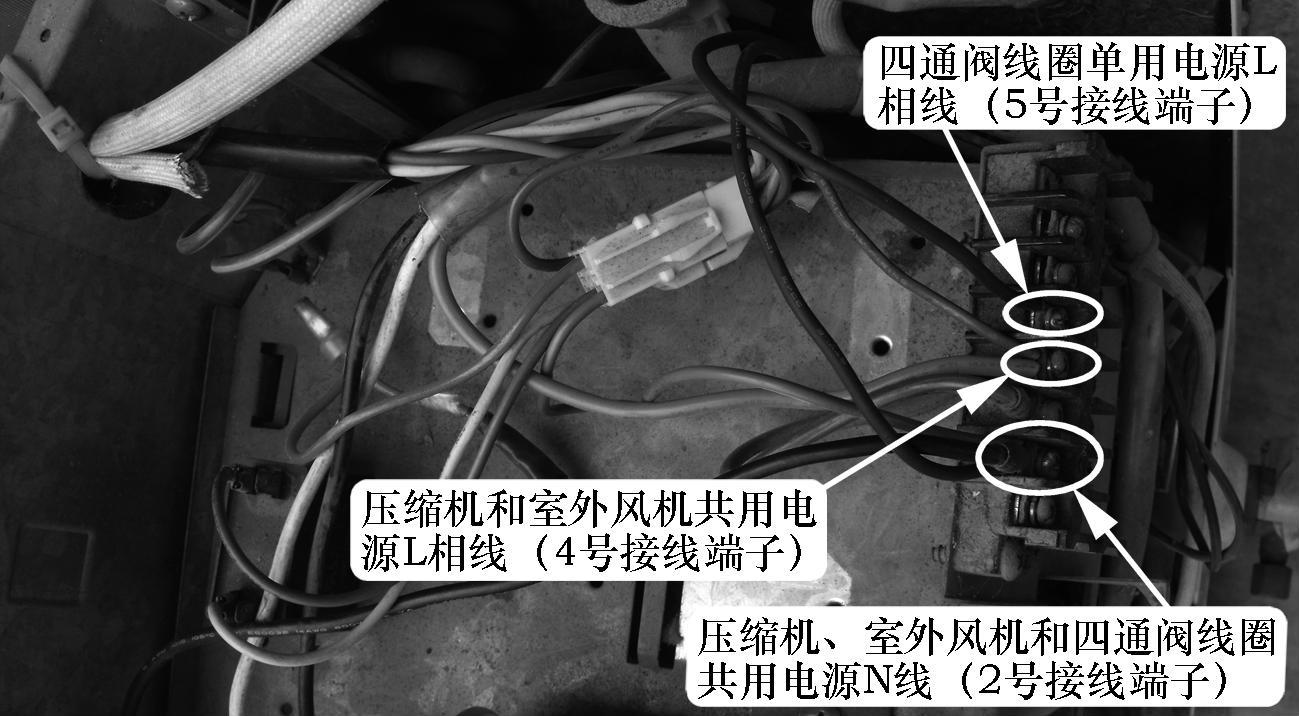

(4)安装四通阀线圈引线步骤(见图6-29)

原机四通阀线圈由室外机主板供电且使用插头,在更改时要将插头剪掉,并剥出适合长度的线头接在接线端子(共有两根引线,接线时不分极性)。

图6-29 安装四通阀线圈引线

至此,更改室外机连接引线已结束,实物图见图6-30。

图6-30 更改完成的室外机电控系统

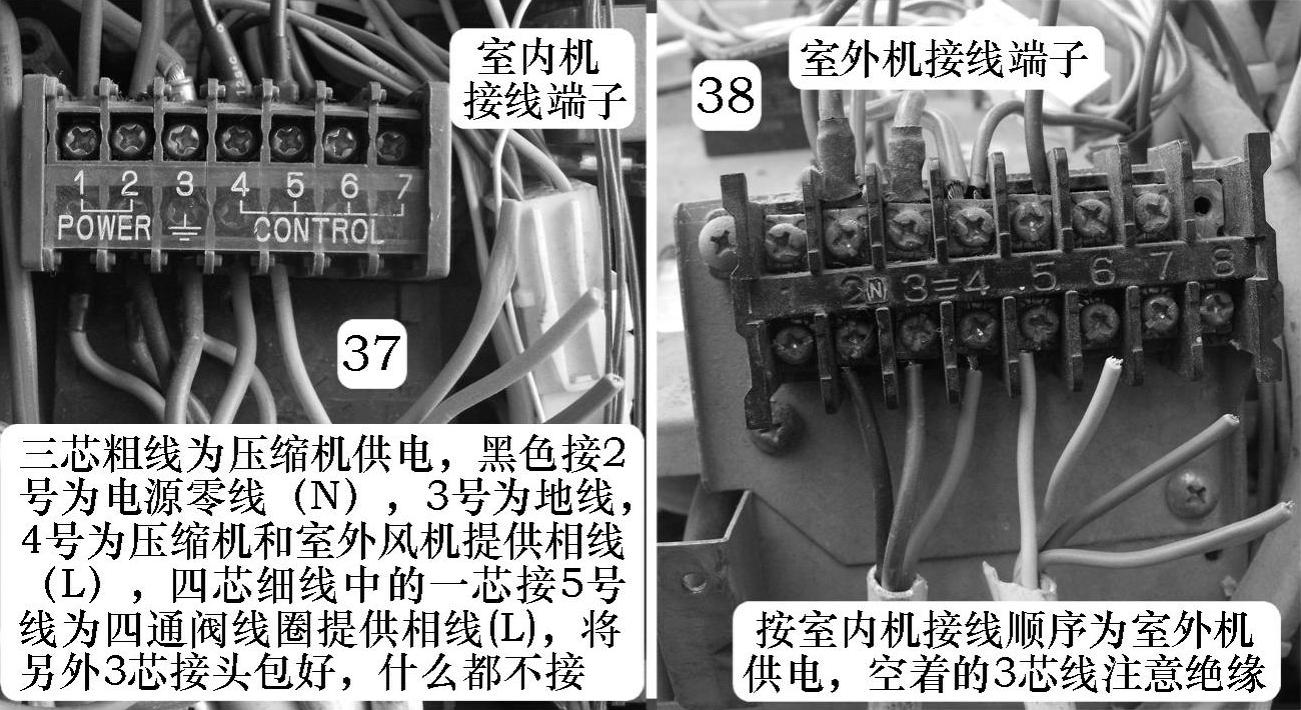

10.室内外机连接线安装步骤(见图6-31)

将连接线在室内机和室外机的接线端子上按顺序接好后,通电后即可开机使用。

图6-31 安装室内外机连接引线
