1.交流220V电源输入引线安装步骤(见图6-2)

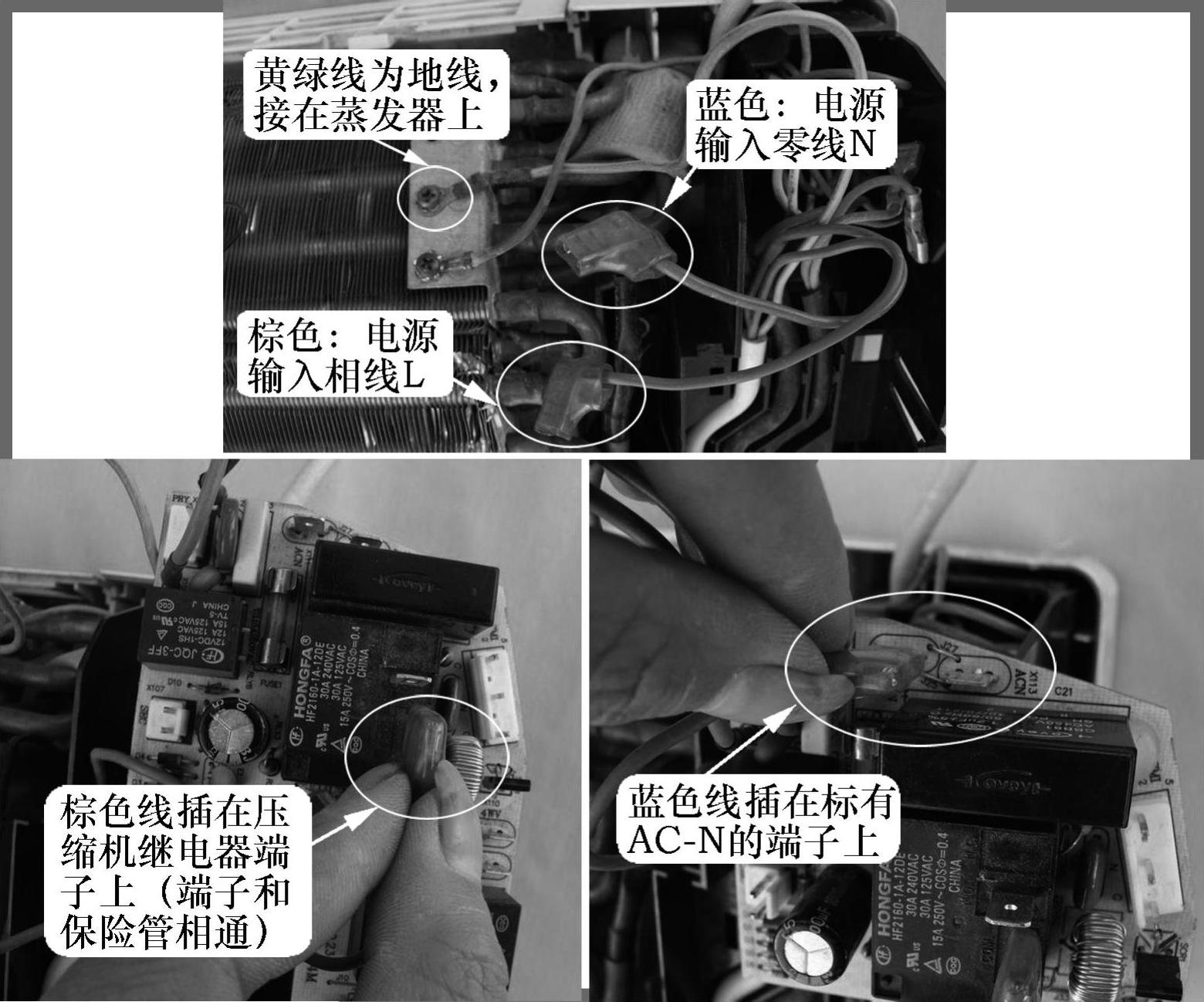

顺着空调器电源插头找到供电引线,3根引线3种颜色,棕色为电源输入L相线,蓝色为电源输入N零线,黄绿线为地线(通常直接固定在蒸发器上),将棕色引线插在主板压缩机继电器其中的一个端子上(端子和保险管相通),将蓝色引线插在主板的零线输入端(标有N)。

图6-2 安装电源输入引线

说明:

①如果和保险管相通的压缩机继电器上端子不容易观察清楚,可以用万用表电阻挡测量端子和保险管的阻值来判断:阻值为0Ω,接电源输入L相线；阻值为无穷大,接压缩机引线。

②有些主板压缩机继电器上方没有接线端子,则主板会标有“AC-L”字样的英文字母,代表为电源输入L相线。

③有些主板电源零线N端子没有标识,可以观察变压器初级插头的焊点:其中一点连接保险管,另外一点连接的端子为电源输入N零线。

2.变压器插头安装步骤(见图6-3)

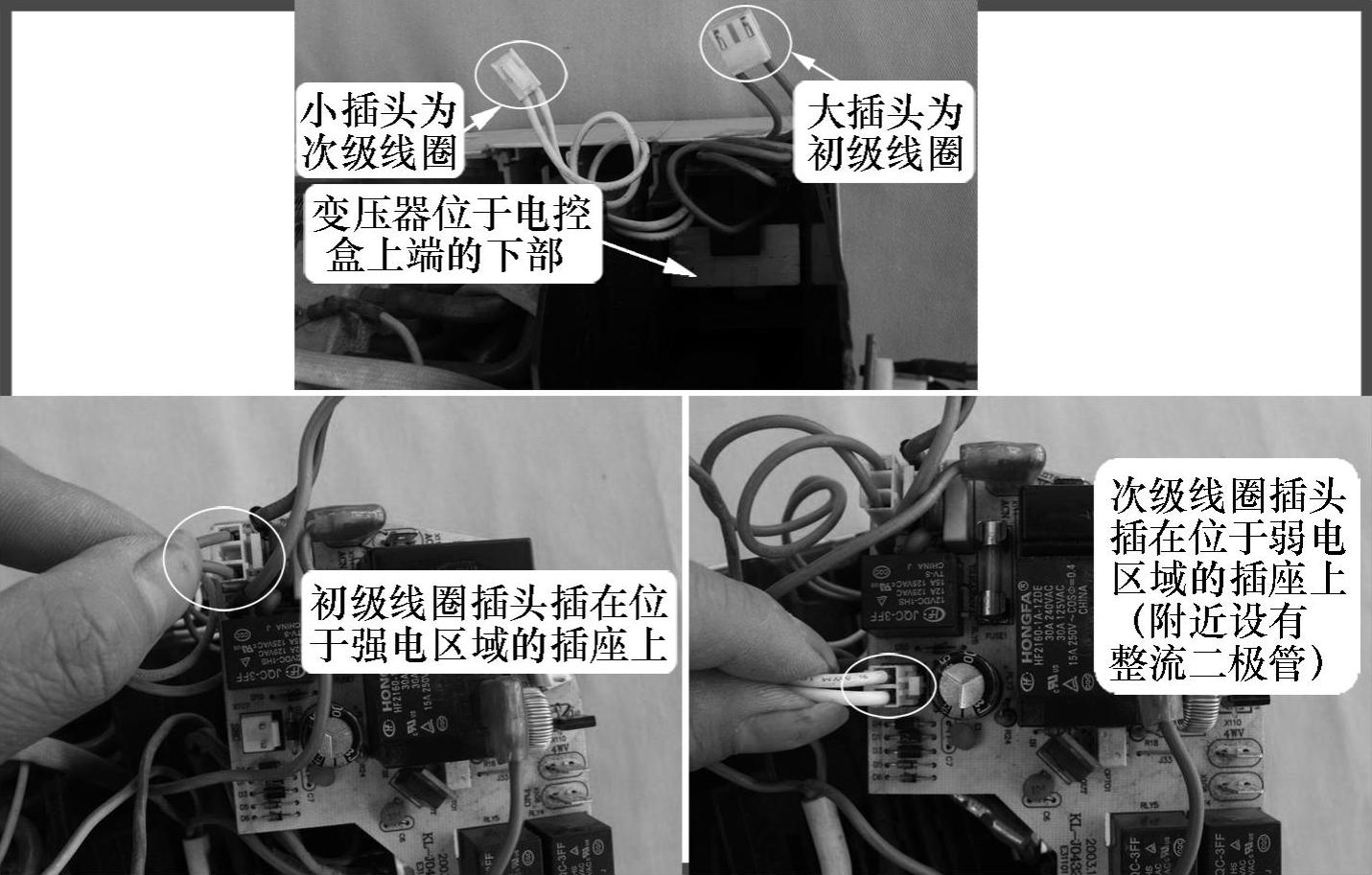

在电控盒里找到变压器,有一大一小两个插头,大插头为初级线圈,对应插座在强电区域；小插头为次级线圈,对应插座在弱电区域,找到相应插座插好。

说明:也有部分变压器将初级和次级做成一个四线的插头。

图6-3 安装变压器插头

3.PG电机插头安装步骤(见图6-4)

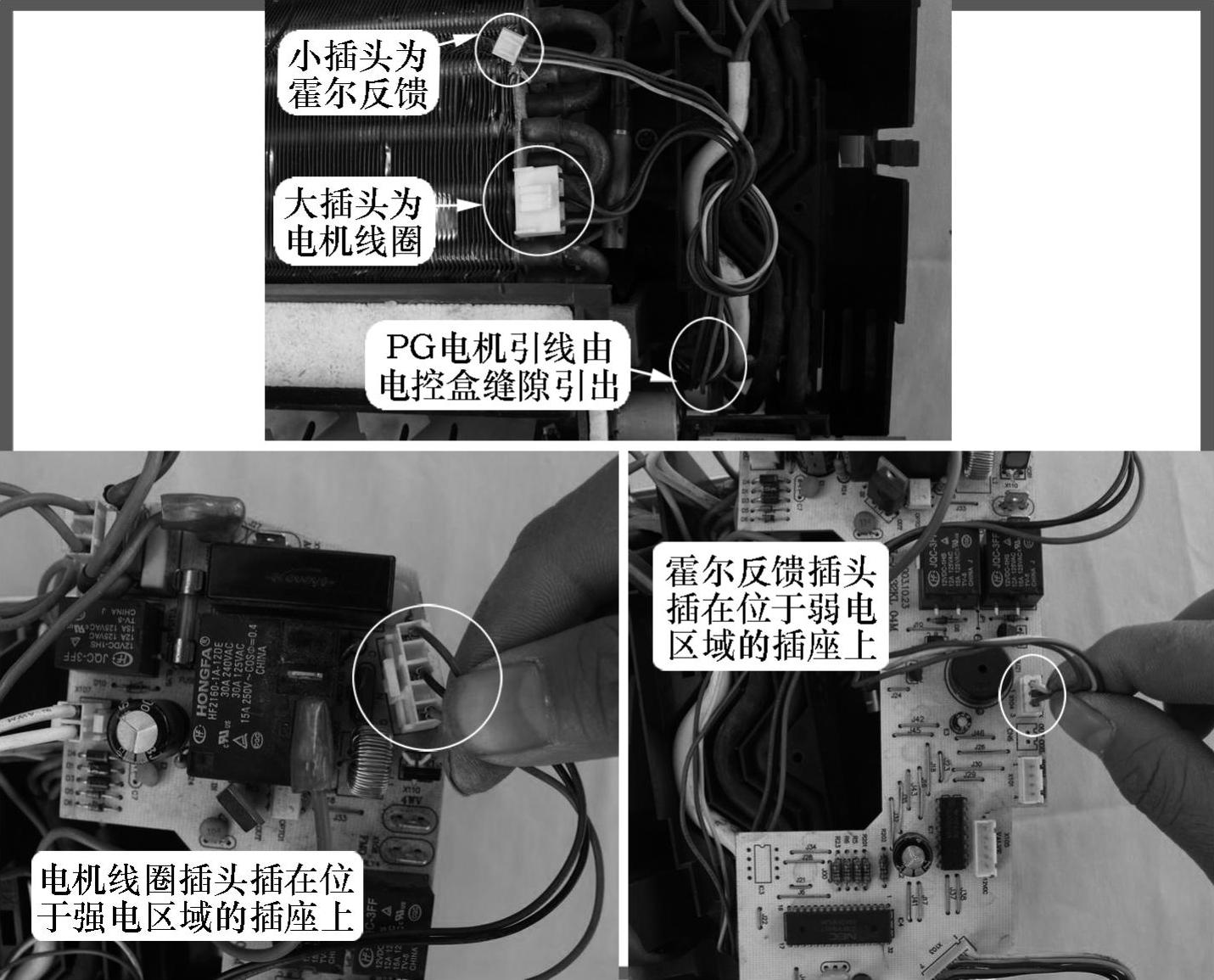

室内风机(PG电机)有一大一小两个插头,大插头为电机线圈,对应插座在强电区域；小插头为霍尔反馈,对应插座在弱电区域,找到相应插座插好。

说明:如果室内风机使用抽头电机,则通常为一个插头,插座设计在强电区域。

图6-4 安装PG电机插头

4.传感器插头安装步骤(见图6-5)

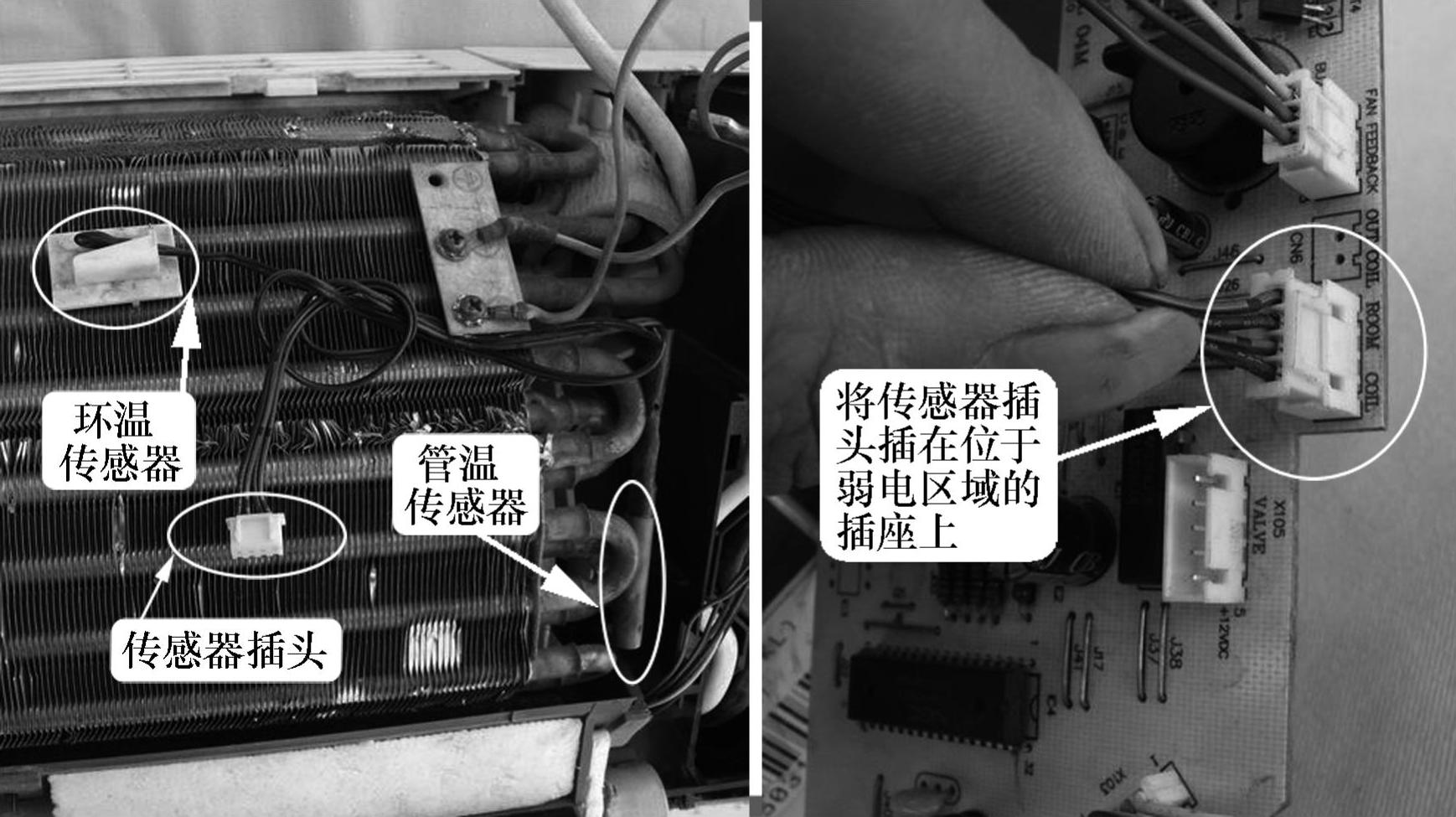

顺着传感器找到传感器插头,对应插座设计在主板弱电区域,找到相应插座插好。特征是其中的两针连在一起。

说明:大部分主板一般将传感器设计成两个插头,特征相同。

图6-5 安装传感器插头

5.步进电机插头安装步骤(见图6-6)(www.daowen.com)

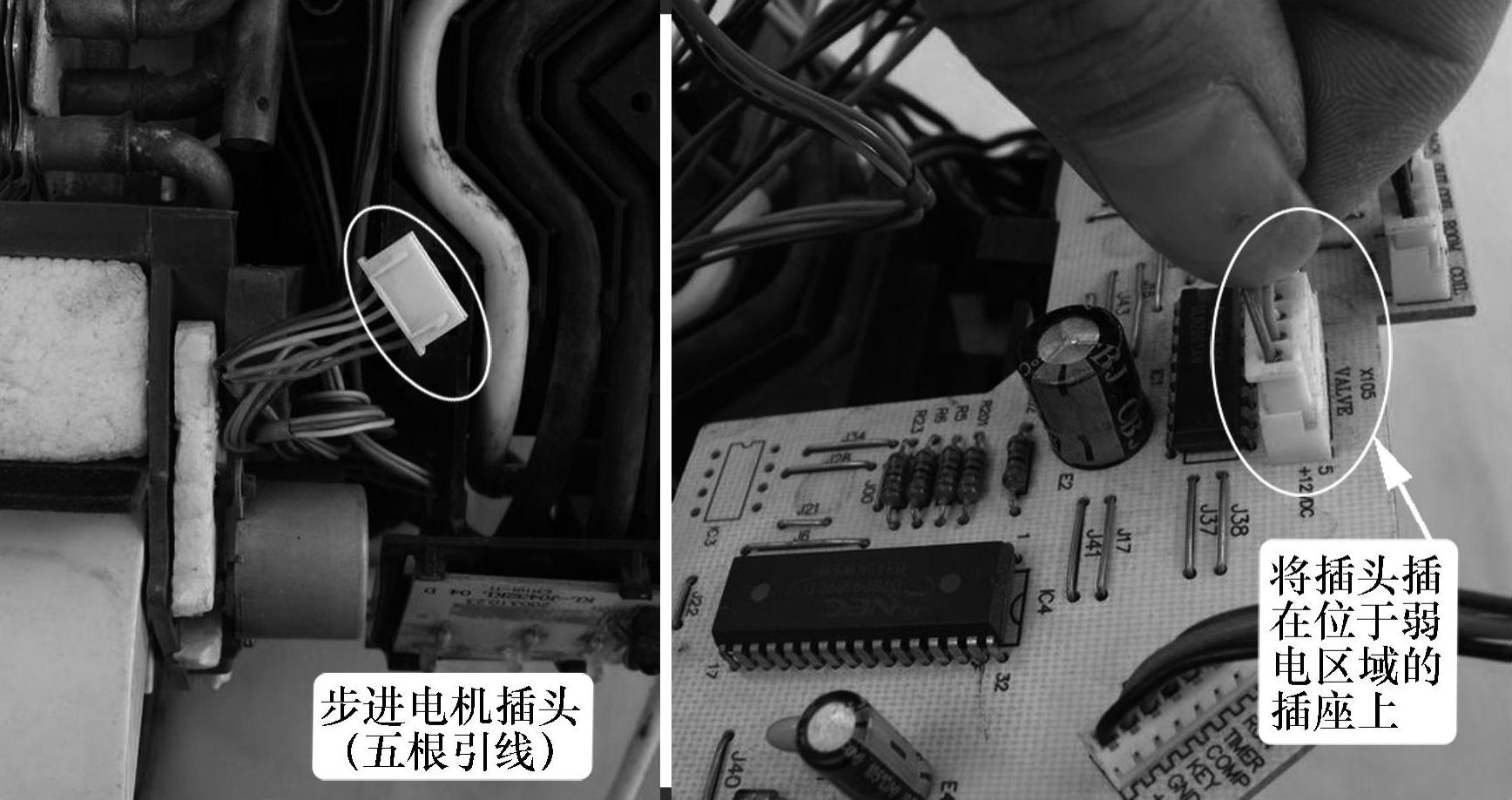

顺着步进电机找到插头(特征为5根引线),对应插座在弱电区域,找到相应插座插好。

图6-6 安装步进电机插头

6.显示板组件插头安装步骤(见图6-7)

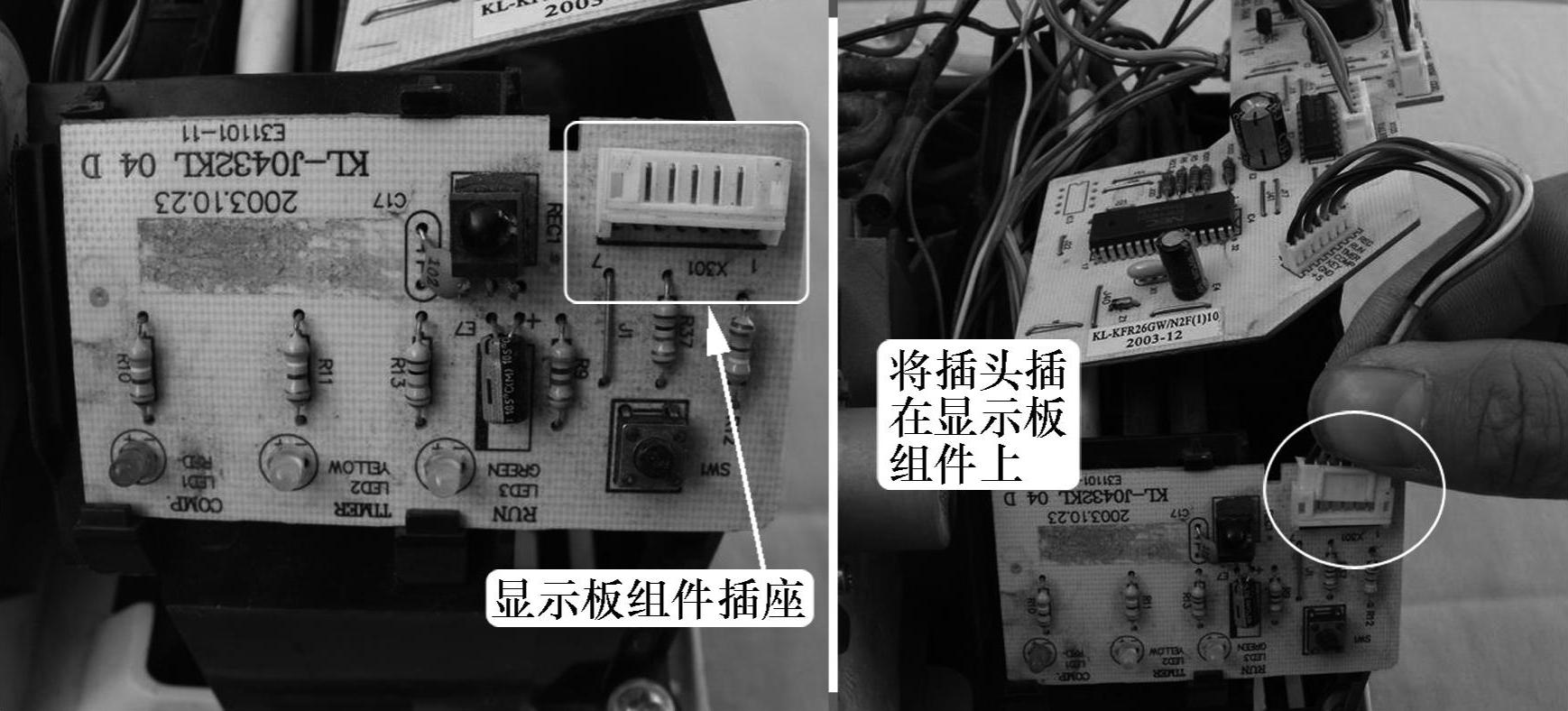

主板弱电区域最后一个插头连接显示板组件,找到相应插座插好。

说明:一般引线设计在显示板组件(与本机不同),连接在主板弱电区域一个多针插座上。

图6-7 安装显示板组件插头

7.辅助电加热插头安装步骤(见图6-8)

蒸发器下部的两根引线为辅助电加热插头,相应的插座在主板强电区域,找到后插好。

说明:也有部分主板没有引线,只有接线端子,则辅助电加热插头的一根引线接电源零线,另一根接辅助电加热继电器的端子上。

图6-8 安装辅助电加热插头

8.室外机引线安装步骤(见图6-9)

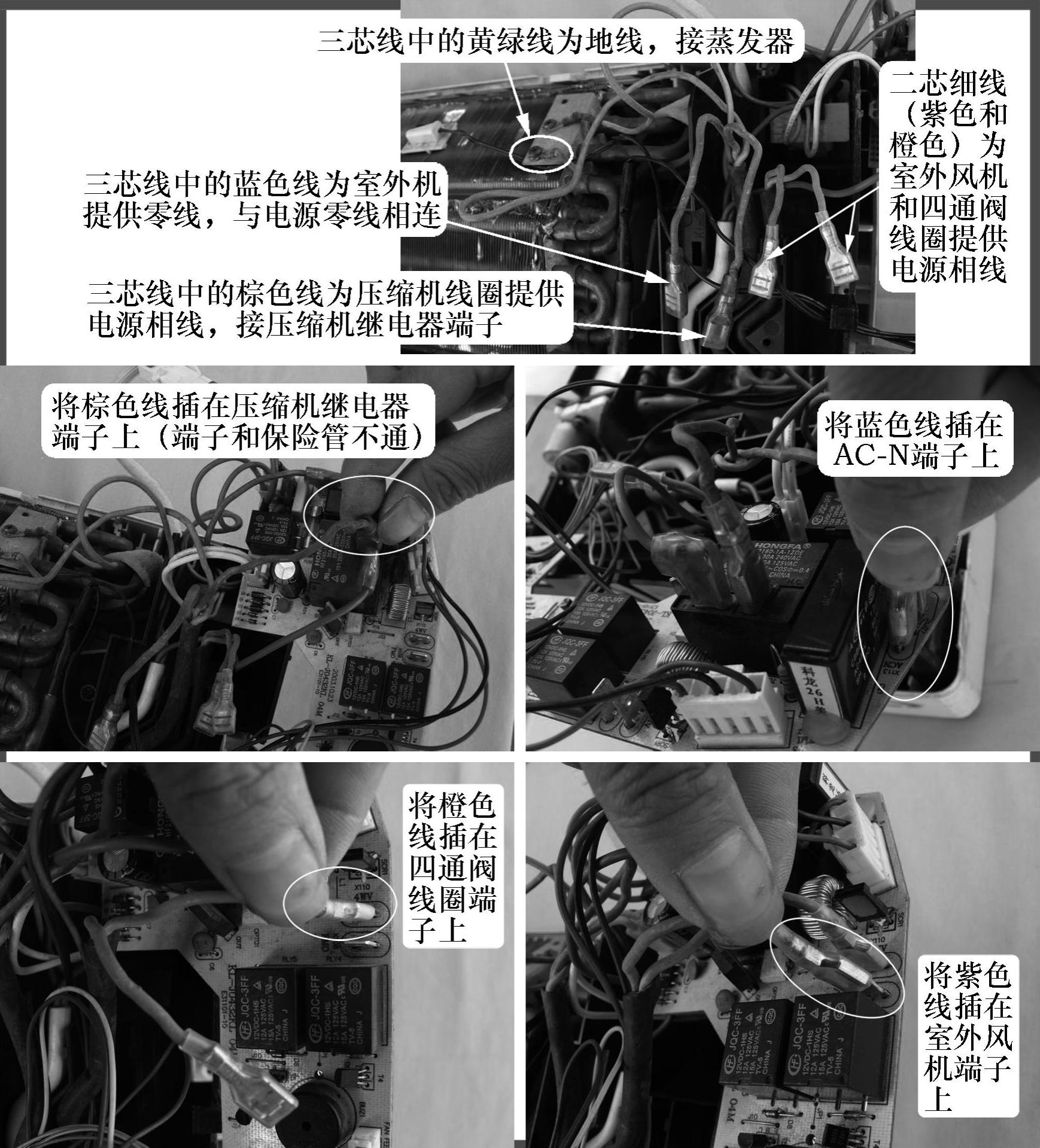

为室外机供电的5芯线一般设计成两根线束,一根为3芯线径较粗的引线,作用是为室外机提供电源零线、为压缩机机线圈提供电源相线,其中黄绿色接地,棕色接压缩机继电器的输出端子,蓝色接电源零线；另一根为2芯线径较细的引线,为室外风机和四通阀线圈提供电源相线,颜色根据空调器设计,没有固定的规律,可以在拆除原主板时记录引线颜色的作用或查看室内机外壳上的接线图。

说明:

①部分空调器连机线使用单束的5芯引线,其中有三根引线较粗,接电源零线和压缩机接线端子；两根较细,接四通阀线圈和室外风机。

②此机空调器没有设计接线端子,引线直接接到主板上；有些空调器设有接线端子,则引线接到接线端子上。

图6-9 安装室外机引线

至此,主板所有插头和引线已全部安装完成,实物图见图6-10。
