辅助电加热电路优化方案

由于热泵型空调器制热系统在室外环境温度较低时效果明显下降,因而增加辅助电加热电路,用于冬季运行时辅助提高制热效果。该电路由控制电路和加热器两部分组成,控制电路控制加热器工作电压的接通和断开,加热器产生热量同制热系统产生的热量一起被室内风机带出吹向房间内,提高房间温度。

海信KFR-23GW/56空调器中未设计此电路,但辅助电加热电路在空调器中应用较为普遍(目前的变频空调器也通常设有辅助电加热电路),因此本节做简单介绍。图5-39和图5-40分别为科龙KFR-26GW/N2F空调器辅助电加热电路原理图和实物图。

1.工作原理

CPU的30脚是加热器控制引脚,当CPU根据程序或遥控器操作指令需要开启辅助电加热功能时,30脚变为高电平5V,经电阻R25送至三极管T3基极,使T3的C-E结导通,继电器RLY6线圈1-2得电,两端电压为直流11V使触点3-4闭合,L端电压经触点供至加热器,产生热量;当需要关闭辅助电加热功能时,30脚变为低电平0V,T3的C-E结截止,继电器线圈无供电使得触点断开,加热器因无供电而不能产生热量。

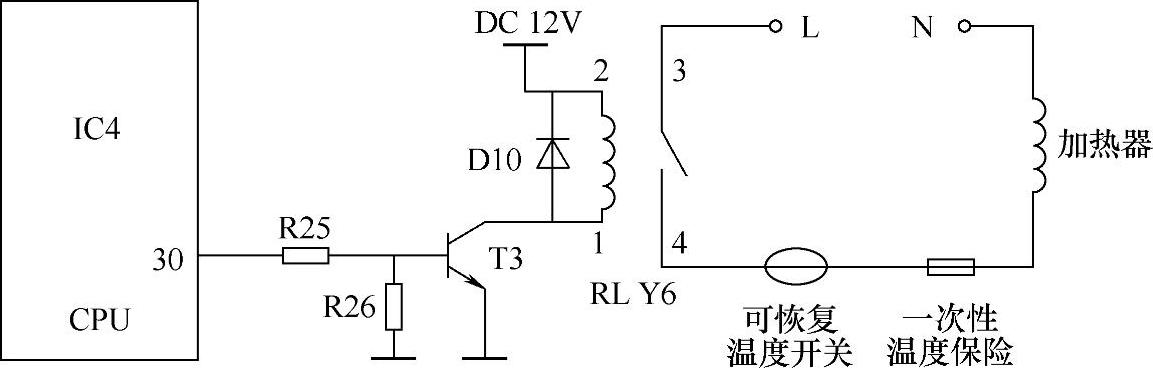

图5-39 辅助电加热电路原理图

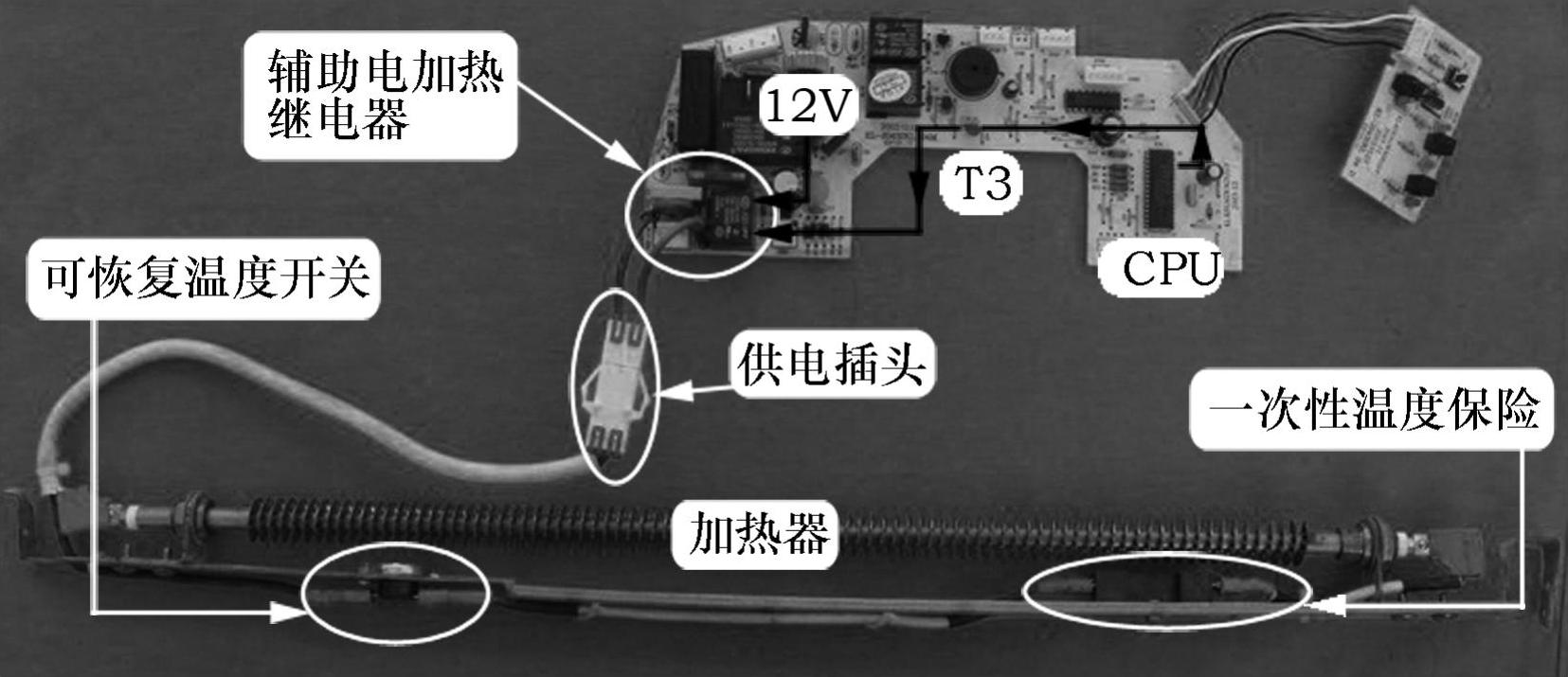

图5-40 辅助电加热电路实物图(www.daowen.com)

2.电路相关知识

①加热器常见有PTC和电热管两种型式,阻值约为90W,供电线路中串接两个保护装置,即一次性温度保险(加热器附近高于105℃永久性开路)和可恢复温度开关(加热器附近高于85℃时断开,低于85℃时闭合)。

②检修时,为判断加热器是否工作,可用万用表电流挡测量加热器的工作电流,如电流正常(电流=加热器功率÷220),说明加热器正在工作;如电流为0A,则说明加热器没有工作,应检查故障是由控制电路引起还是由加热器本身故障引起。

3.常见故障

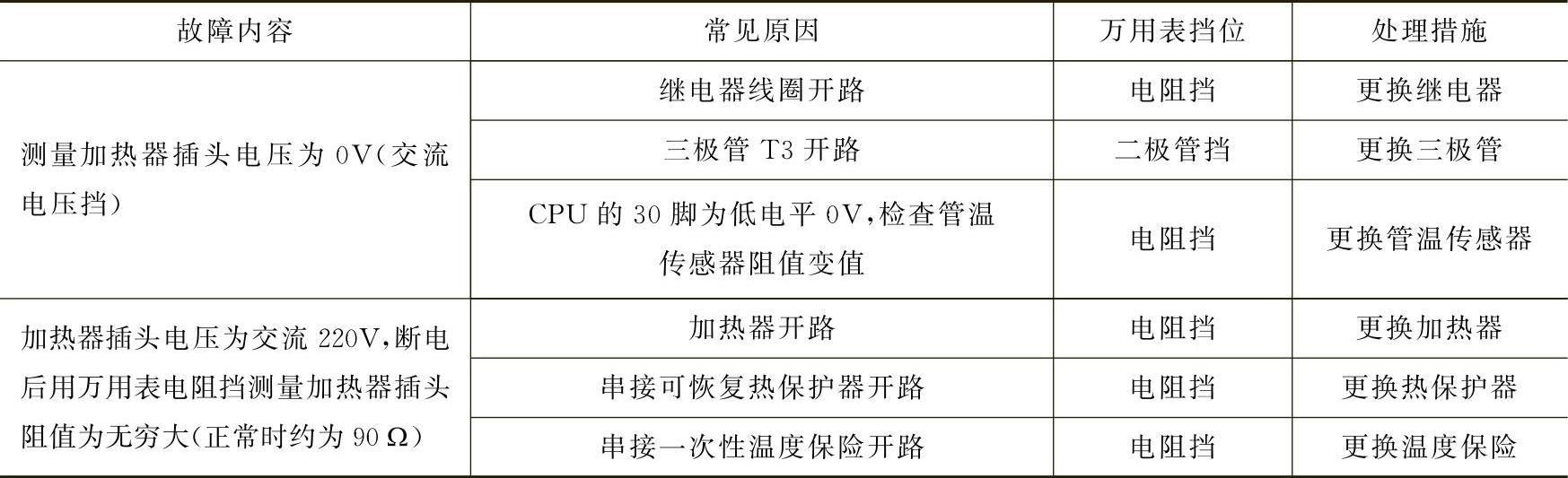

表5-14为辅助电加热电路常见故障。

5-14 辅助电加热电路常见故障
