继电器驱动电路的作用是向压缩机、室外风机和四通阀线圈提供或断开交流220V电源,使制冷系统按CPU控制程序工作。图5-31为海信KFR-23GW/56空调器继电器驱动电路原理图；图5-32为压缩机继电器触点吸合过程；图5-33为压缩机继电器触点断开过程。

1.工作原理

CPU的38脚、反相驱动器的1脚和18脚、继电器RL1组成压缩机继电器驱动电路；CPU的29脚、反相驱动器的7脚和12脚、继电器RL2组成室外风机继电器驱动电路；CPU的28脚、反相驱动器的8脚和11脚、继电器RL3组成四通阀线圈继电器驱动电路。

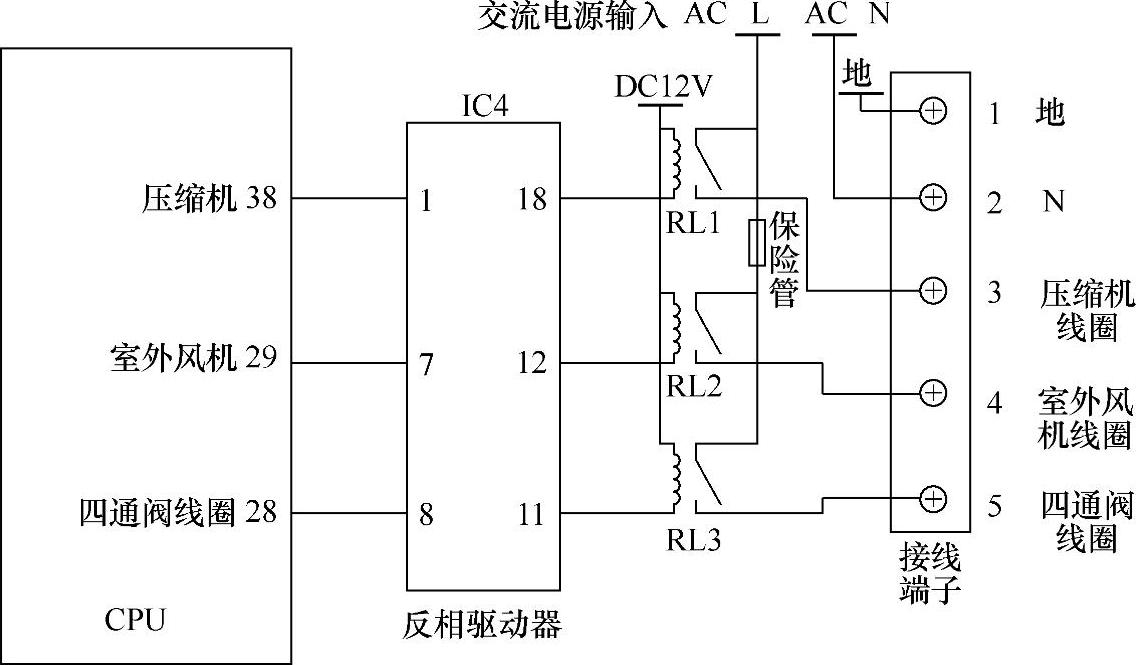

图5-31 继电器驱动电路原理图

三路继电器驱动电路工作原理相同,以压缩机继电器为例。当CPU的38脚为高电平5V时,反相驱动器IC4的1脚(输入端)也为高电平,其对应的18脚(输出端)为低电平约0.8V,继电器RL1线圈得到约直流11.2V供电,产生电磁力使触点闭合,接通压缩机L端电压,压缩机开始工作；当CPU的38脚为低电平0V时,IC4的1脚也为低电平,其对应的18脚无电压输出,RL1线圈两端电压为0V,触点断开压缩机停止工作。

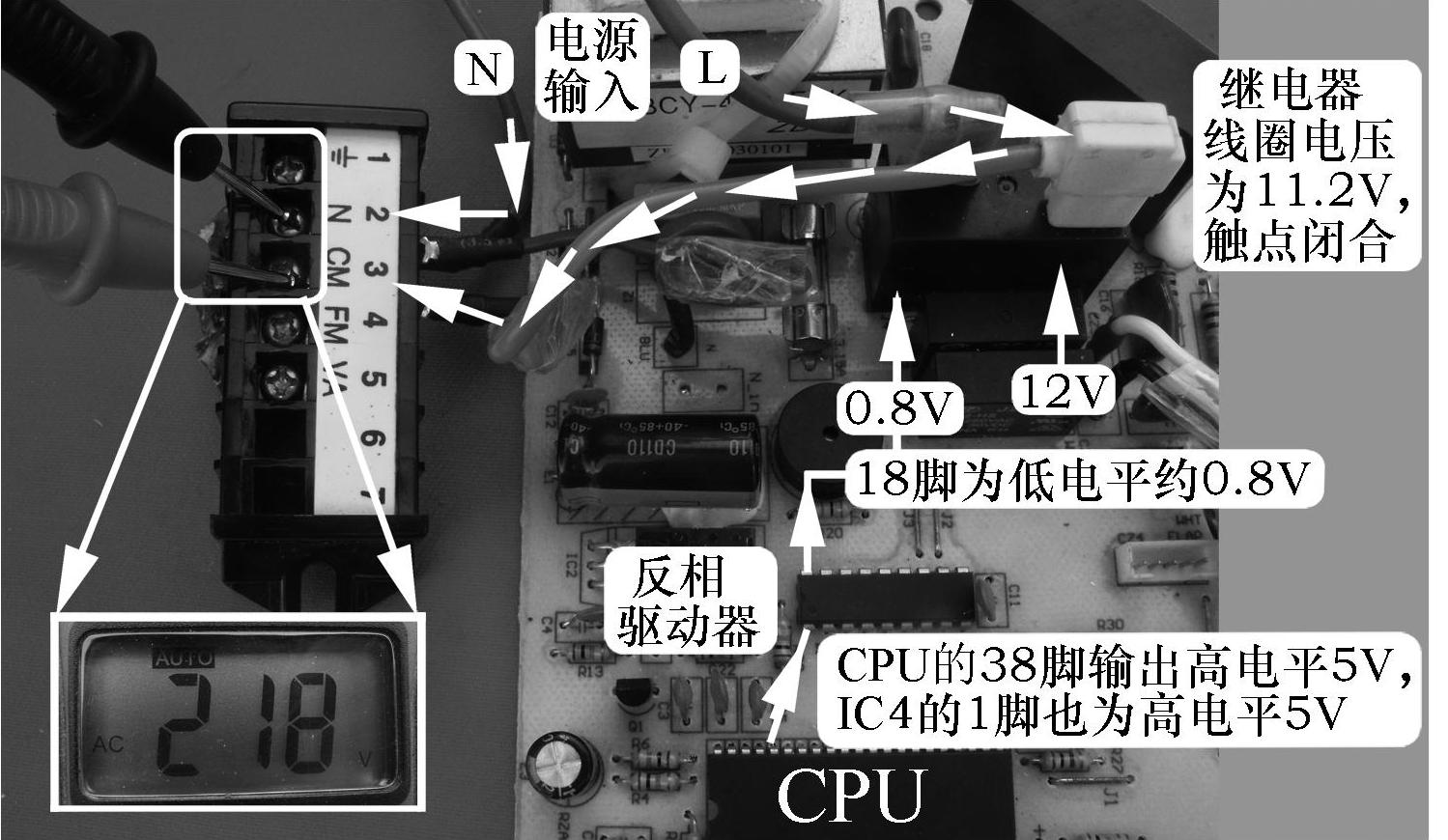

图5-32 压缩机继电器触点吸合过程

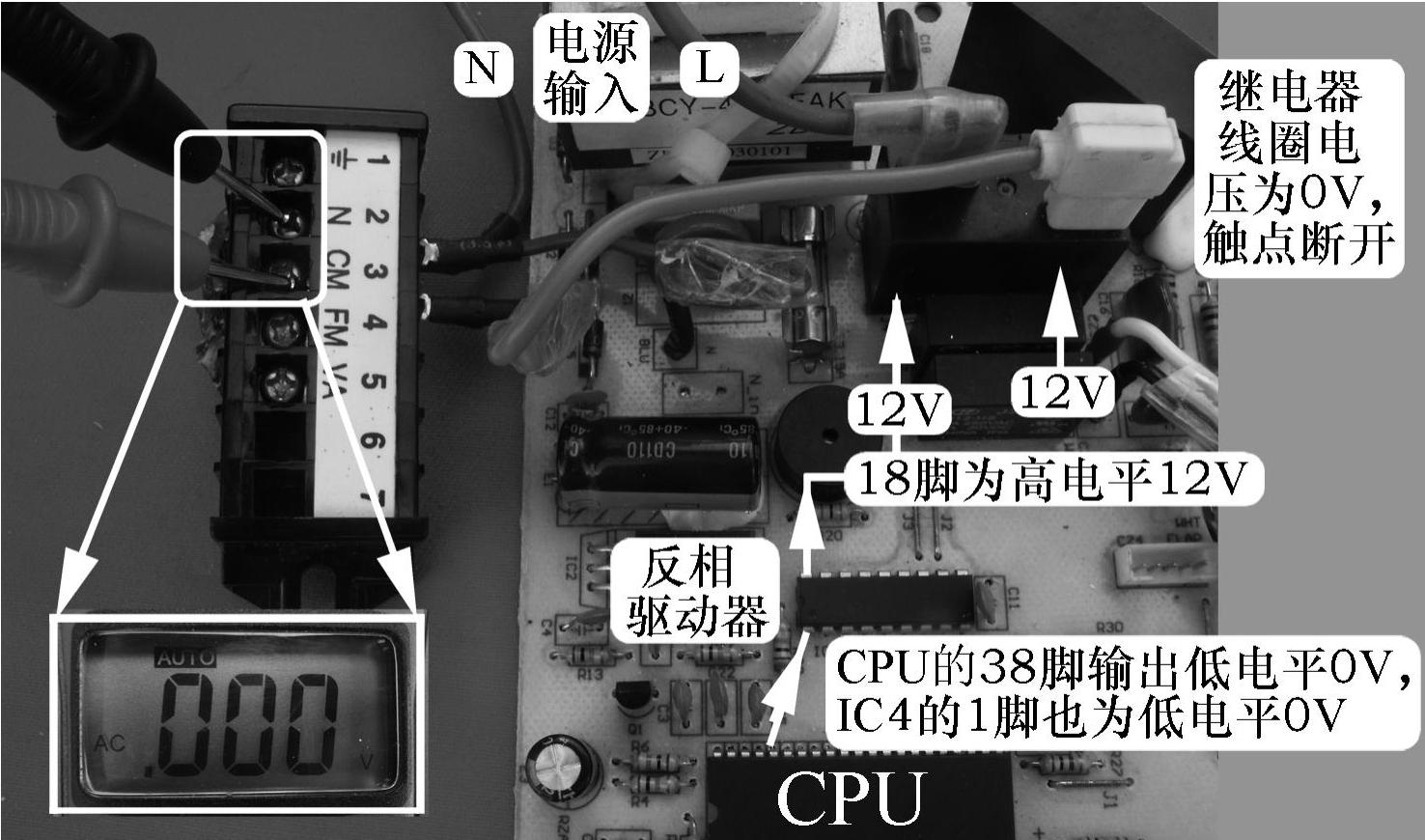

图5-33 压缩机继电器触点断开过程(www.daowen.com)

2.电路相关知识

①接线端子上N为公共端,由电源插头的N端经连接线直接供给室外机。

②室内机主板控制压缩机线圈、室外风机线圈和四通阀线圈的方法是,在电源插头的L端分三路支线由三个继电器单独控制,因此三个负载工作时相互独立。

③压缩机线圈供电不通过保险管,所以线圈短路时不会烧坏保险管,一般表现为空气开关跳闸,而室外风机线圈或四通阀线圈有短路故障时,则会将保险管烧断。

3.常见故障

表5-12为继电器驱动电路常见故障。

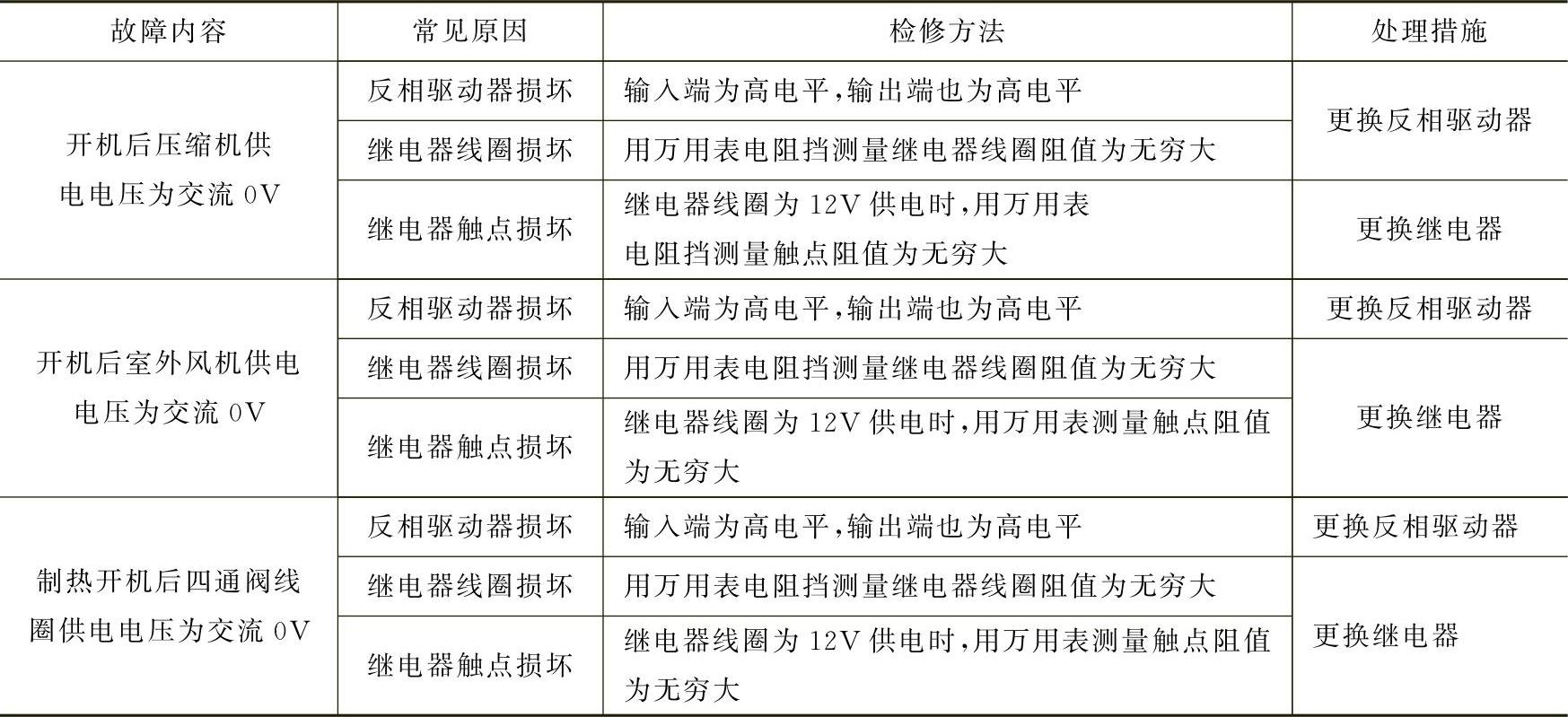

表5-12 继电器驱动电路常见故障
