传感器电路的作用是向CPU提供房间温度和蒸发器温度,为控制整机电控系统提供温度依据。图5-23和图5-24分别为海信KFR-23GW/56空调器主板传感器电路原理图和实物图。

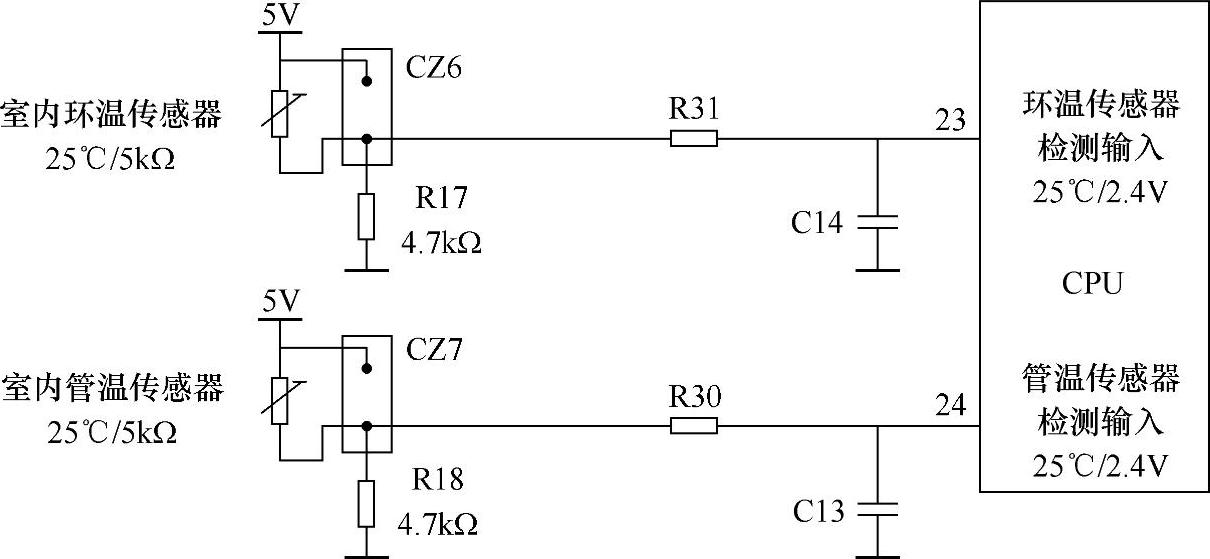

图5-23 传感器电路原理图

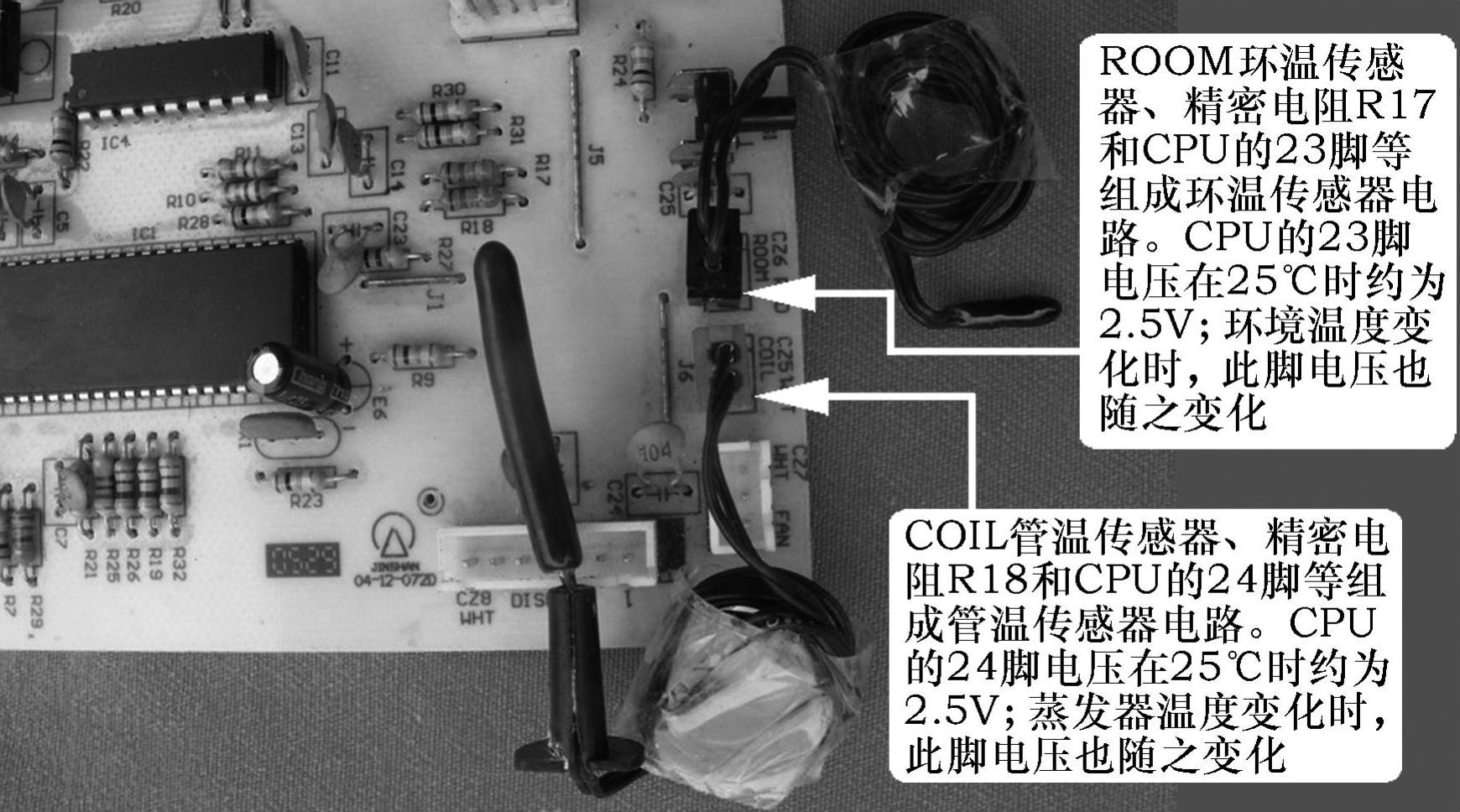

图5-24 传感器电路实物图

1.工作原理

环温传感器、偏置电阻R17和CPU的23脚等组成环温传感器电路,向CPU提供房间温度信号；管温传感器、偏置电阻R18和CPU的24脚等组成管温传感器电路,向CPU提供蒸发器温度信号。

传感器为负温度系数的热敏电阻,温度变化时阻值也发生变化,电路分压点的电压也随之变化,CPU的23脚内部电路根据电压值计算得出实际的房间温度,CPU的24脚内部电路根据电压值计算得出实际的蒸发器温度。

2.电路相关知识(www.daowen.com)

①传感器为负温度系数的热敏电阻,阻值随着温度上升而下降,根据25℃时阻值为依据设定型号,常见有25℃/5kW、25℃/10kW和25℃/15kW。

②室内环温(ROOM)向CPU提供房间温度值,与遥控器设定温度比较,控制空调器的运行和停止；室内管温(COIL)向CPU提供蒸发器温度值,在制冷系统进入非正常状态时保护停机。

③实际检修中,管温传感器损坏比例远大于环温传感器,许多保护都是由它引起,所以在检修电路故障时,应首先测量管温传感器阻值是否正常。

④CPU判断传感器开路或短路依据:检测引脚的电压高于4.5V或低于0.5V。

3.常见故障

表5-8为传感器电路常见故障。

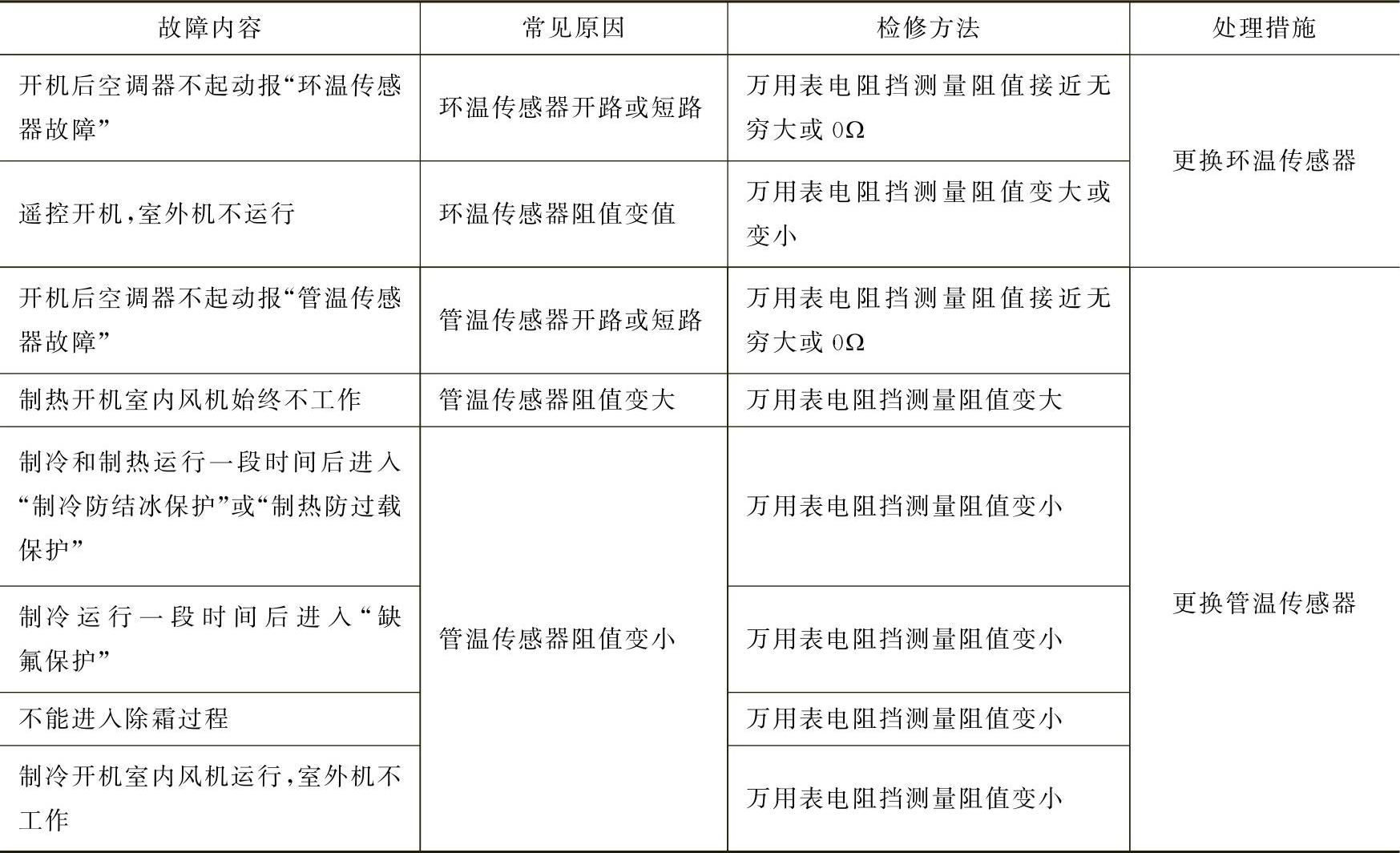

表5-8 传感器电路常见故障
