1.工作原理

图5-6为海信KFR-23GW/56挂式空调器室内机主板电源电路原理图。

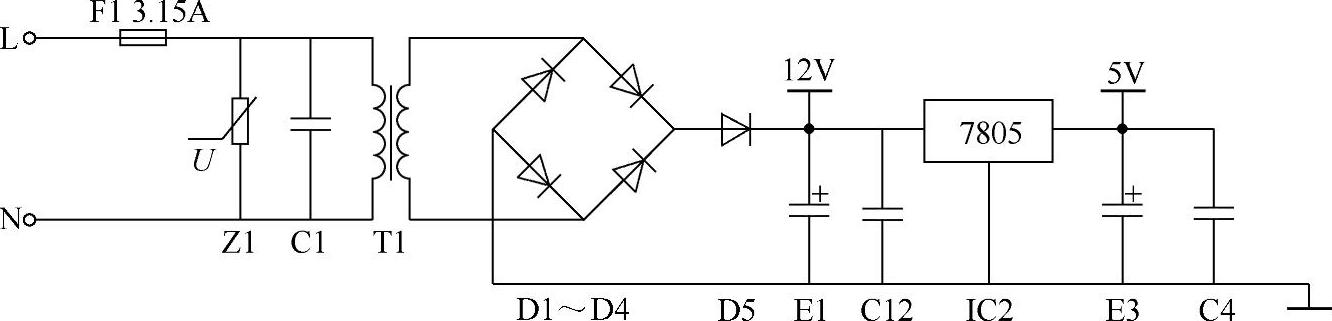

图5-6 海信KFR-23GW/56挂式空调器室内机主板电源电路原理图

电容C1为高频旁路电容,用以旁路电源引入的高频干扰信号；保险管F1和压敏电阻Z1组成过电压保护电路,输入电压正常时,对电路没有影响,而当电压高于交流285V时,Z1迅速击穿,将前端F1熔断,从而保护主板后级电路免受损坏。

变压器T1、整流二极管D1～D4和滤波电容E1组成降压、整流和滤波电路,T1将输入电压降低至交流11.5V从次级输出,送至由D1～D4组成的桥式整流电路,变为脉动直流电(其中含有交流成分),经E1滤波,滤除其中的交流成分,成为纯净的约12V直流电压,为主板12V负载供电。

IC2、E3和C4组成5V电压产生电路；IC2(7805)为三端集成稳压块,输入端为直流12V,经7805内部电路稳压,输出端输出稳定的5V电压,为CPU和存储器等5V负载供电。

说明:本电路没有使用7812三端稳压器,因此直流12V电压实测为直流11～16V,随输入的交流220V电压变化而变化。

2.常见故障

电源电路发生故障率最高,常见故障见表5-2。

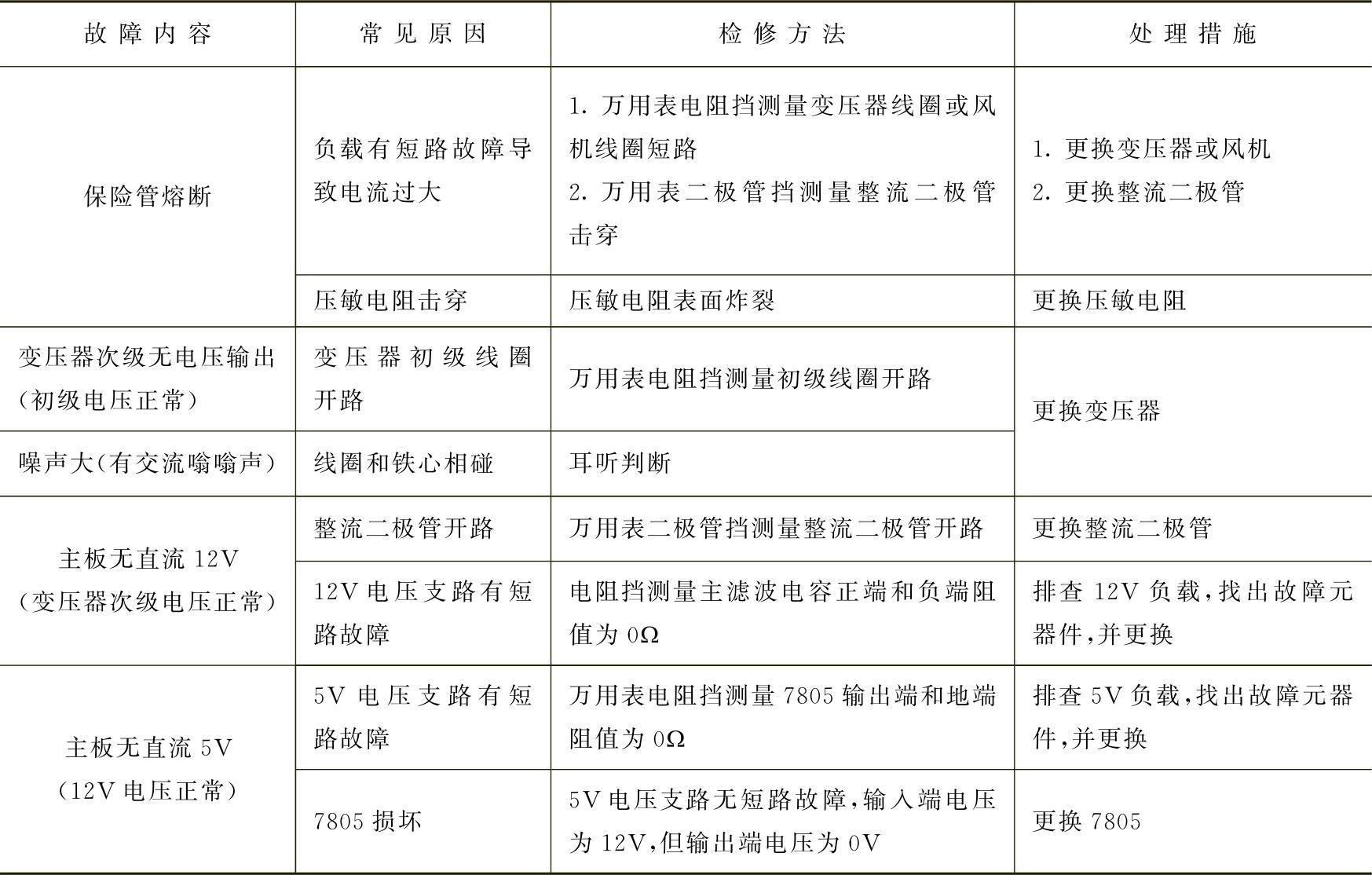

表5-2 电源电路常见故障

(www.daowen.com)

3.电路检修技巧

①遇到主板无5V故障,使用反向检修法,排除主板无短路故障后,先检查12V电压,再检查变压器次级电压,然后再检查变压器初级电压,直至找到故障元器件并进行更换。

②更换变压器时,如无原型号备件,使用配用器件时,应注意功率、输出电压和外形(用于固定)均应相同。如变压器插头形状不一样,可用烙铁直接焊在主板上。

③空调器上电无反应故障,可用万用表电阻挡测量插头L、N阻值,如为无穷大,可判断为变压器初级线圈或保险管开路；如为变压器初级线圈阻值,可用万用表交流电压挡测量初级插座内是否有电压。

4.类似电路

图5-7和图5-8分别为东洋KFR-35GW/D挂式空调器室内机主板电源电路原理图和实物图。其电源电路设有7812稳压块。

保险管FUSE和压敏电阻ZNR组成过电压保护电路；变压器T1、整流二极管D1～D4和滤波电容C1组成降压、整流和滤波电路,C1正极约为直流17V的电压送往7812的①脚(输入端),经内部电路稳压,在③脚输出稳定的直流12V电压,为主板12V负载供电,其中一个分支送往7805的①脚,经内部电路稳压后在③脚输出稳定的直流5V电压,为主板5V负载供电。

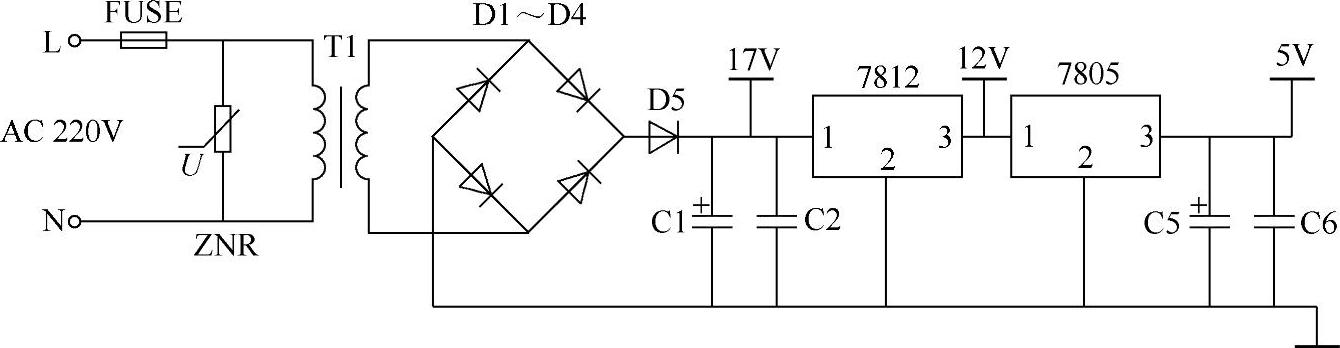

图5-7 东洋KFR-35GW/D挂式空调器室内机主板电源电路原理图

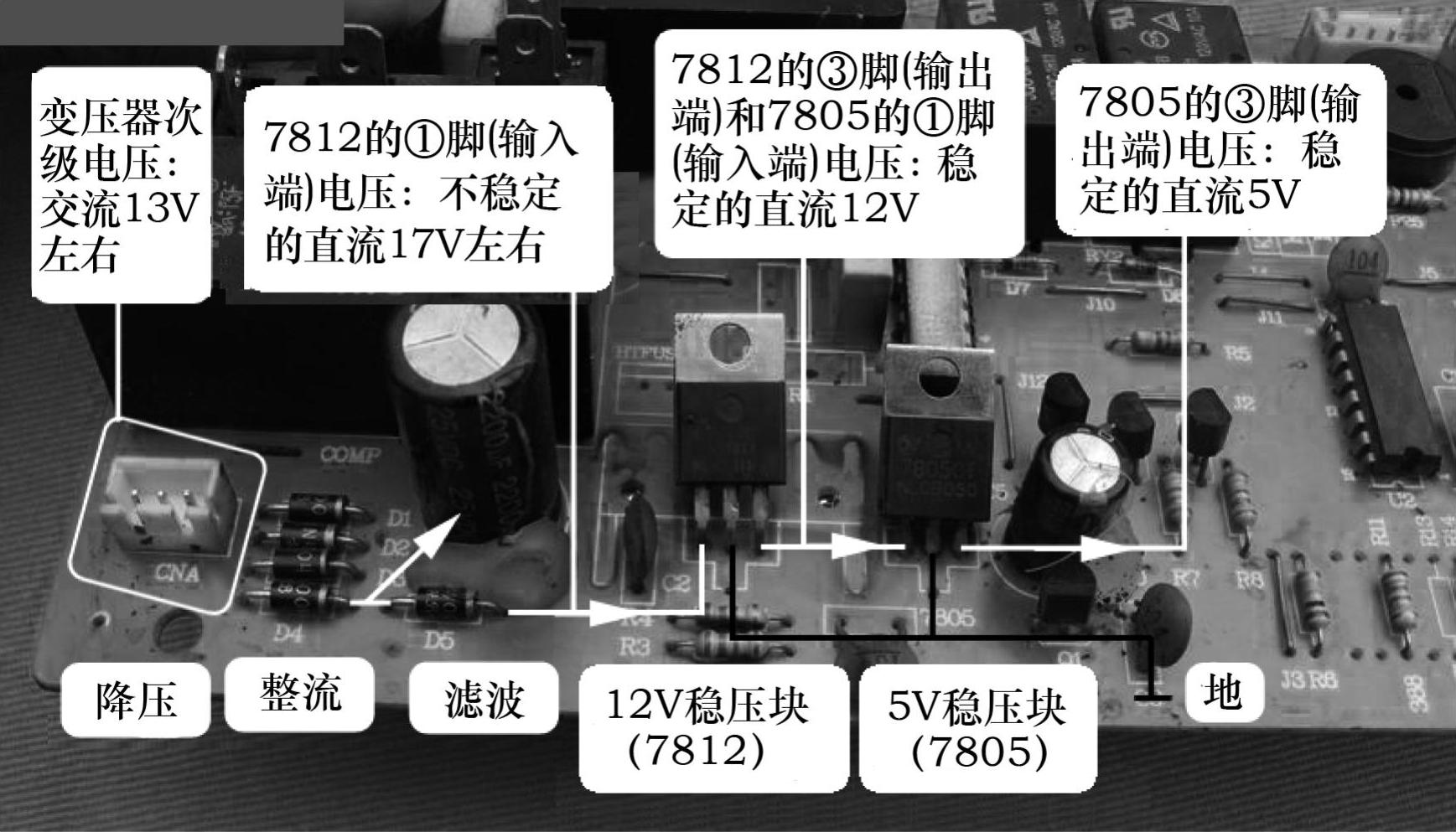

图5-8 东洋KFR-35GW/D挂式空调器室内机主板电源电路实物图
