图4-56 为室外风机实物外形和铭牌作用。

图4-56 室外风机实物外形和铭牌作用

1.概述

①电路中的英文符号为OUT FAN。

②制冷模式下,室外风机运行时吸收室外自然风为冷凝器散热。

③测量室外风机线圈阻值时,应当用手扶住轴流扇叶时再测量,可以防止扇叶转动电机产生感应电动势干扰万用表显示数据。

2.工作原理和常见故障

同室内风机。

3.线圈引线作用辨认方法

(1)根据电机铭牌标识辨认

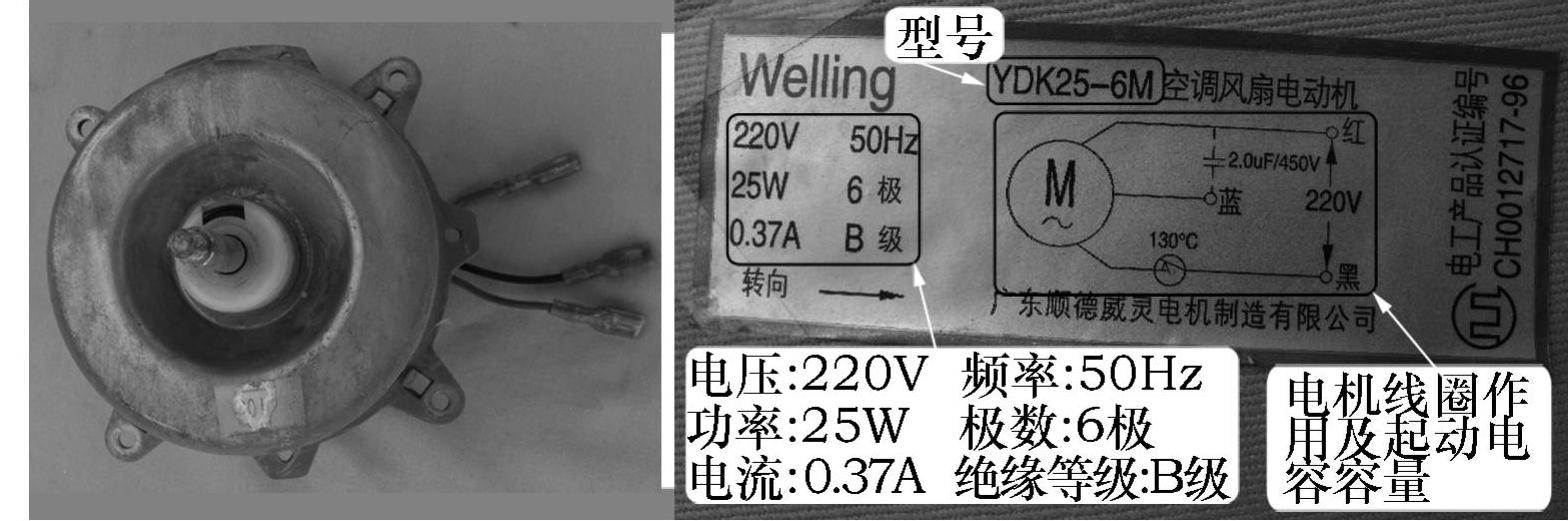

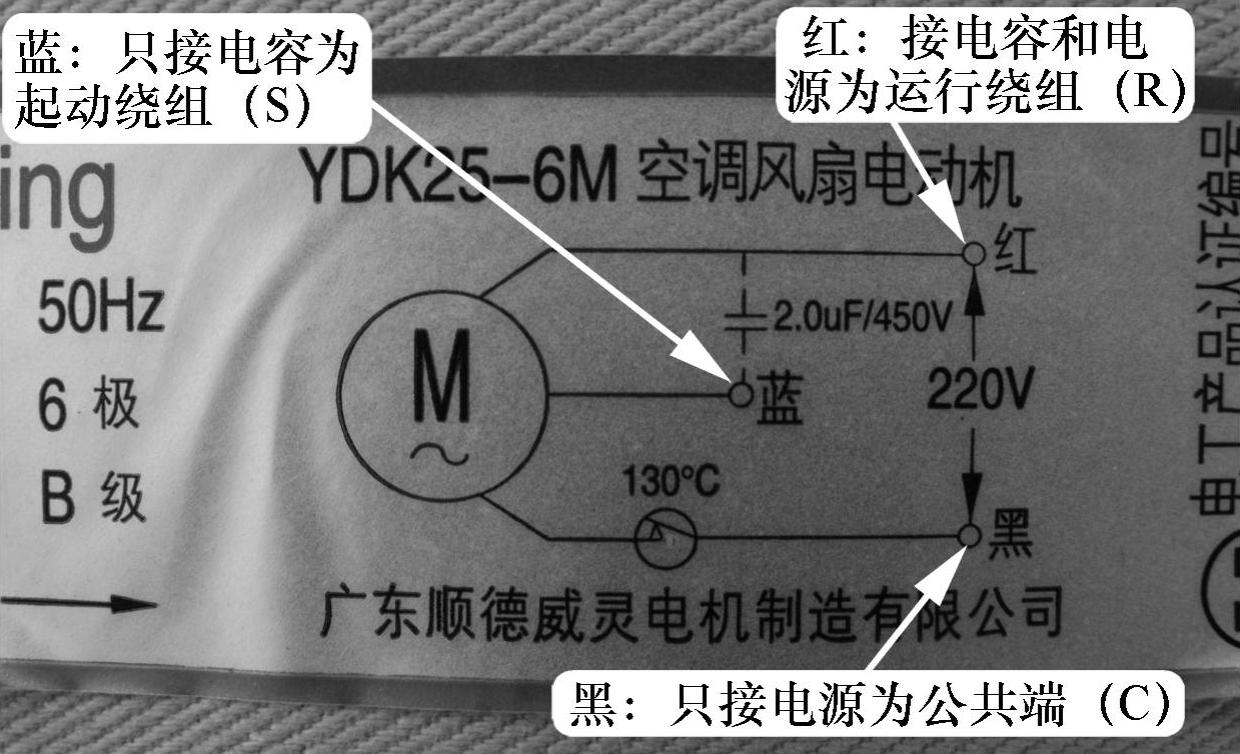

见图4-57,从铭牌上可以了解电机的基本信息,如功率、电流和转向等,当然也包括电机的电气接线图。

(2)万用表电阻挡测量线圈阻值

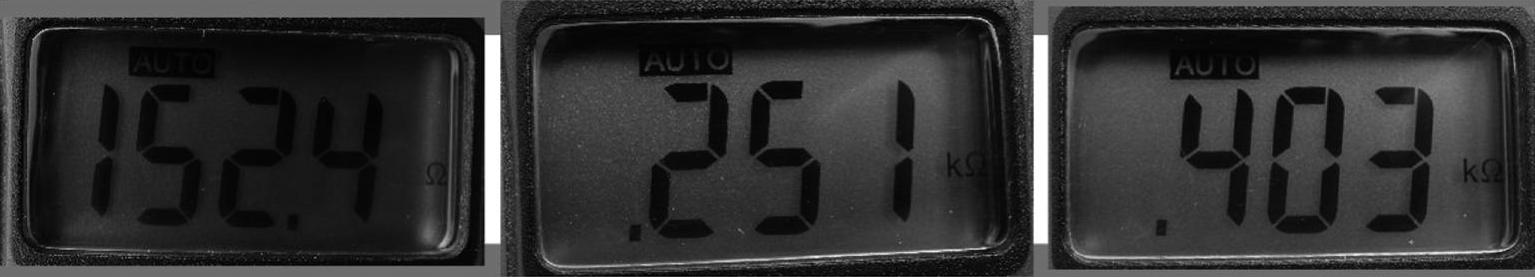

①测量室外风机线圈引线,会有三次不同的阻值,结果见图4-58。

图4-57 根据室外风机铭牌判断线圈引线作用(www.daowen.com)

图4-58 室外风机线圈的三种阻值结果

②根据图4-59所示方法找出公共端:最大的一次阻值中,表笔接的引线为起动绕组和运行绕组,空闲的引线为公共端。

图4-59 找出公共端

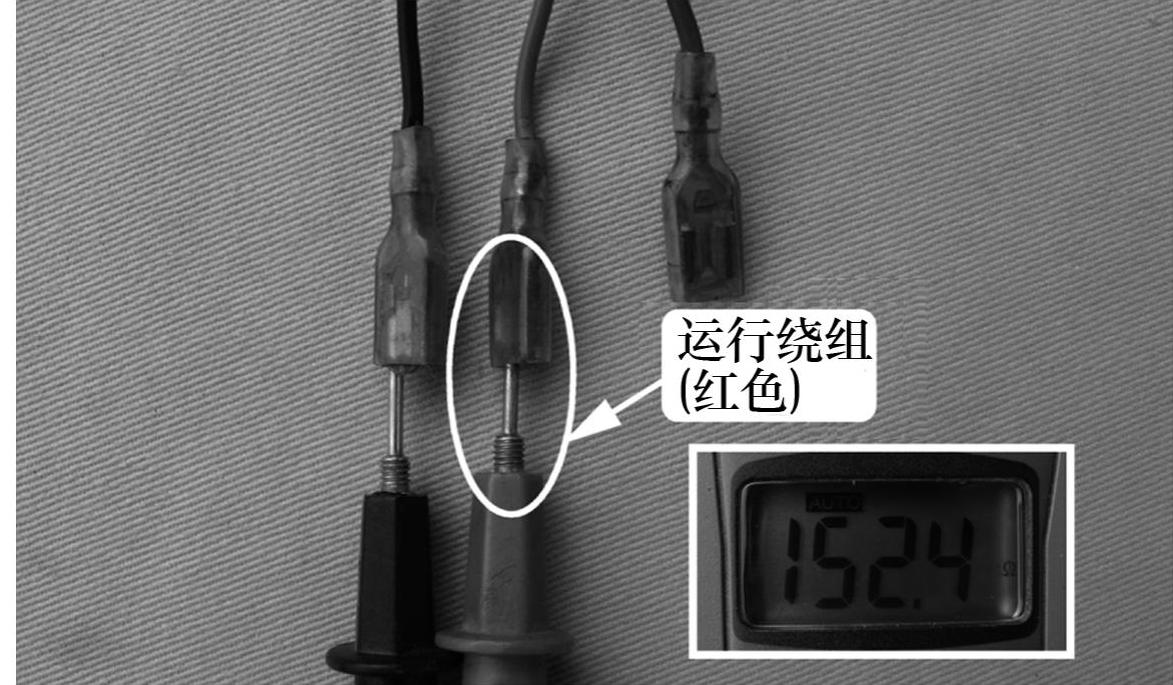

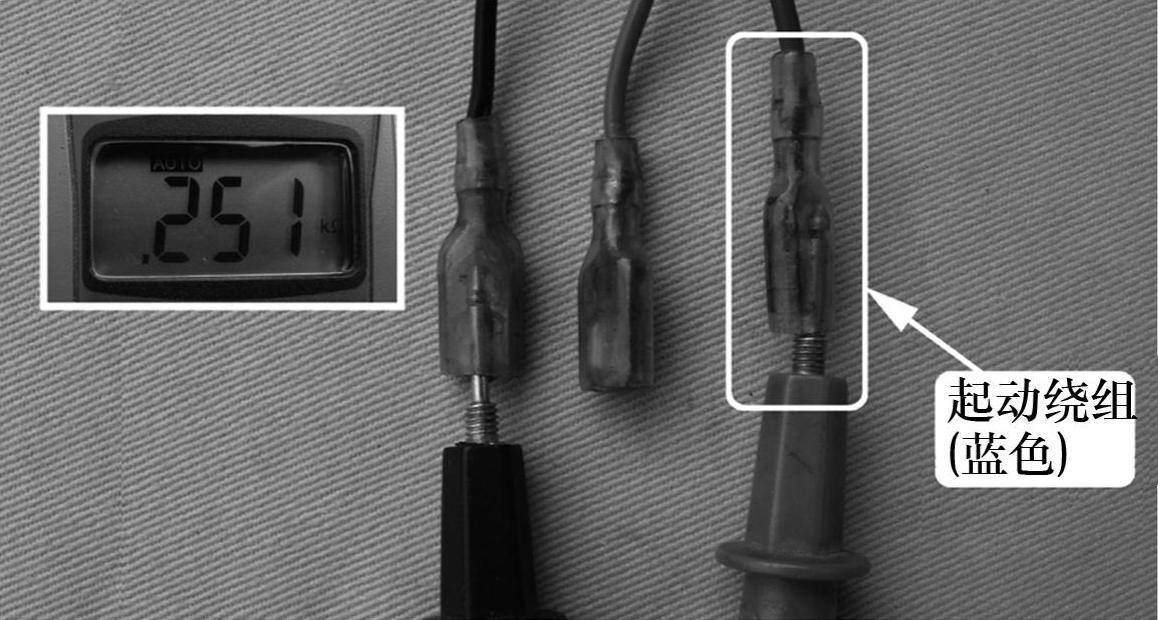

③一只表笔接公共端,一只表笔接另外两根引线,结果会有两次不同的阻值:阻值小的引线为运行绕组,见图4-60；阻值大的引线为起动绕组,见图4-61。

图4-60 找出运行绕组

图4-61 找出起动绕组

(3)根据室外风机引线实际接线图

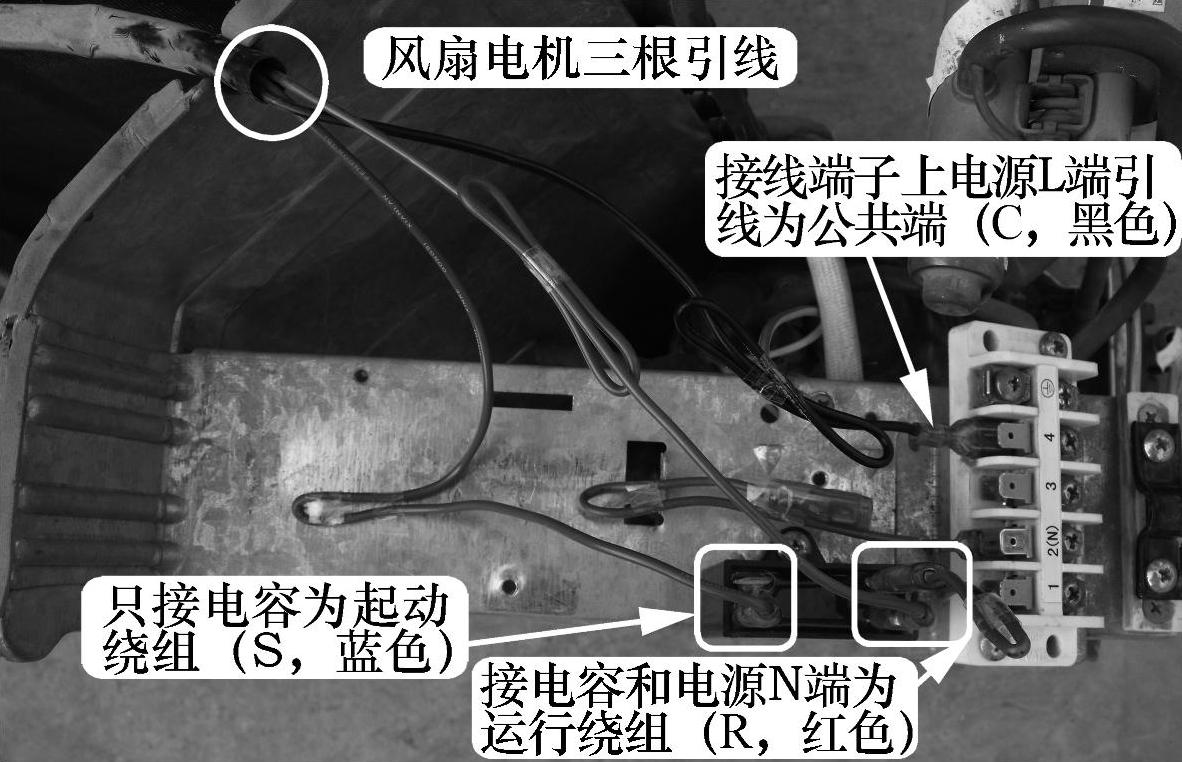

方法见图4-62:只接接线端子为公共端C,只接电容为起动绕组S,接电容和电源N端为运行绕组R。

图4-62 根据实际接线判断室外风机引线功能
