1.概述

①电路中的英文符号为COMP。压缩机由电机部分和压缩部分组成,通入电源后电机运转,带动压缩部分工作,将吸入低温低压气体(0.45MPa、5℃)变为高温高压气体(约2MPa、90℃)。

②1~3P(制冷量2300~7000W)空调器通常使用单相旋转式压缩机;3~5P(制冷量7000~12000W)空调器通常使用三相涡旋式压缩机。早期柜机有使用三相活塞压缩机,但现在很少使用。三相涡旋压缩机常见厂家有考普伦和大金两种。

③测量压缩机线圈电阻时,应当取下压缩机接线盖,在压缩机接线端子上测量。实际检修中,因压缩机接线端子绣蚀引起的故障并导致误判占到一定比例。

④压缩机损坏需要更换时,如无原型号更换,在选用配用压缩机时,应注意以下几点:固定底脚(除有三个固定端子和四个固定端子区别,还有高脚和底脚、宽脚和窄脚之分)、功率、排气管和吸气管接口位置。

2.压缩机线圈引线作用辨认方法

更换压缩机或供电线时,需要将引线正确插入压缩机顶部的接线端子,这样在室内机主板输出供电后,压缩机才能正常运行,辨认引线有三种常用方法:根据压缩机接线盖标识、万用表电阻挡测量线圈阻值和压缩机实际接线图。

(1)根据压缩机接线盖标识

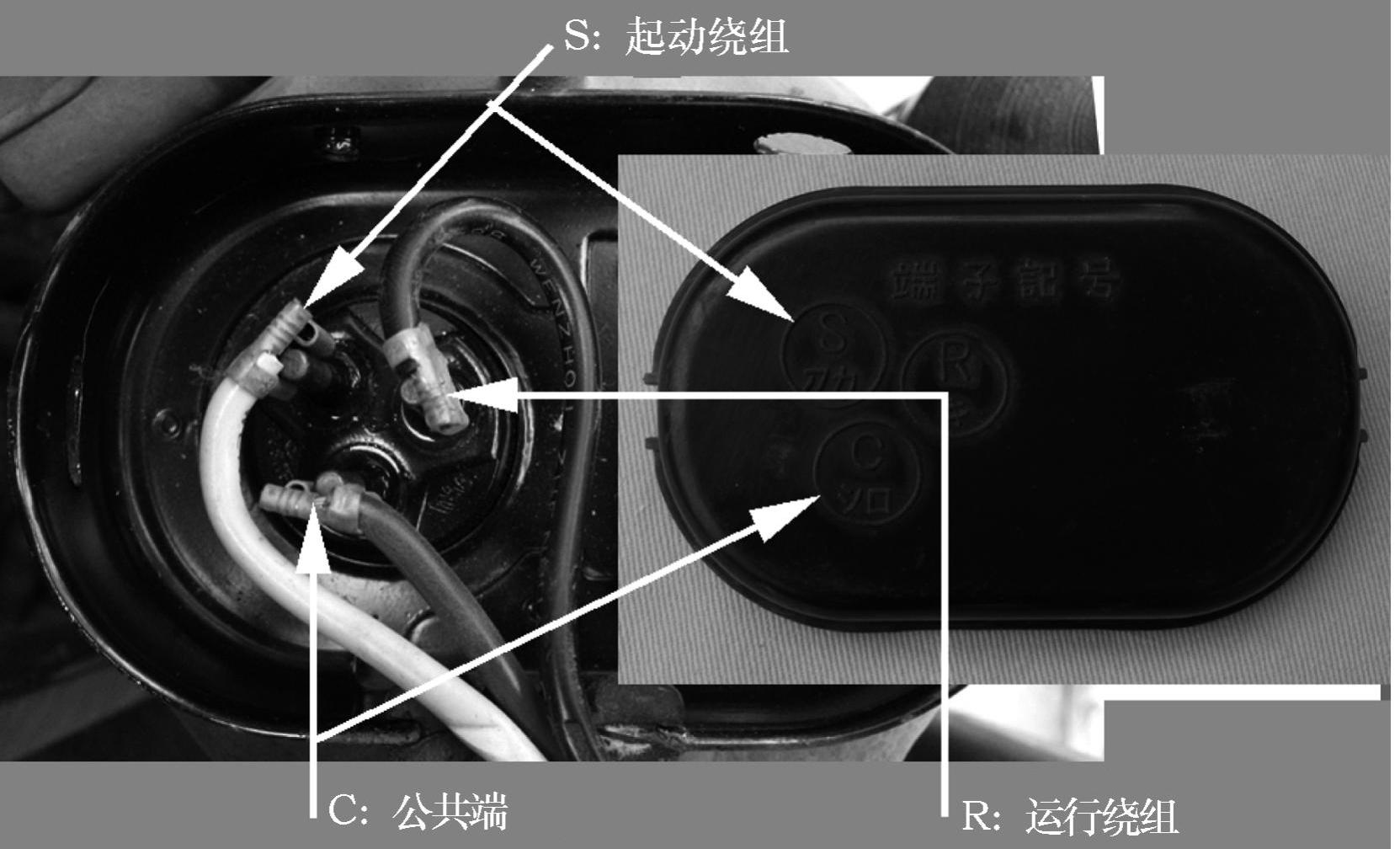

压缩机接线盖或接线盖海绵垫上一般会标有压缩机接线端子作用的英文标识(C、R、S),根据标识辨认接线端子作用。接线盖上英文符号含义和对应关系见图4-50。


图4-50 根据压缩机顶盖上端子标识判断压缩机端子作用

(2)万用表电阻挡测量线圈阻值

①测量压缩机线圈引线,会有三次不同的阻值,结果见图4-51。

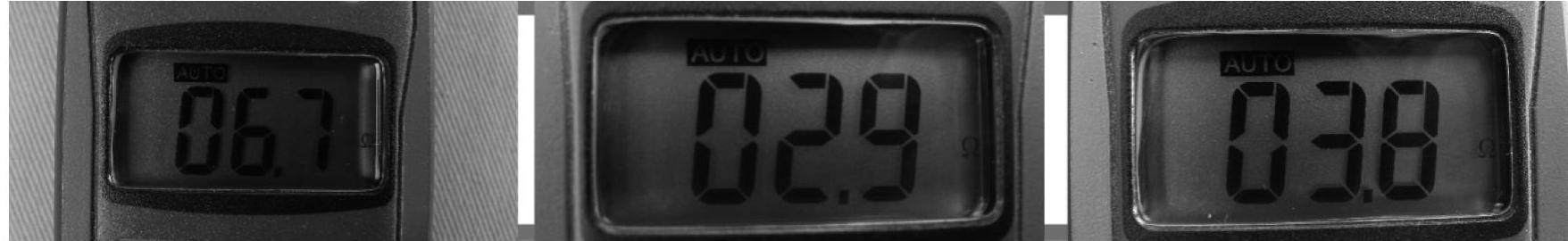

图4-51 压缩机线圈的三种阻值

②根据图4-52所示方法找出公共端:最大的一组阻值中,表笔接的端子为起动绕组和运行绕组,空闲的端子为公共端。(www.daowen.com)

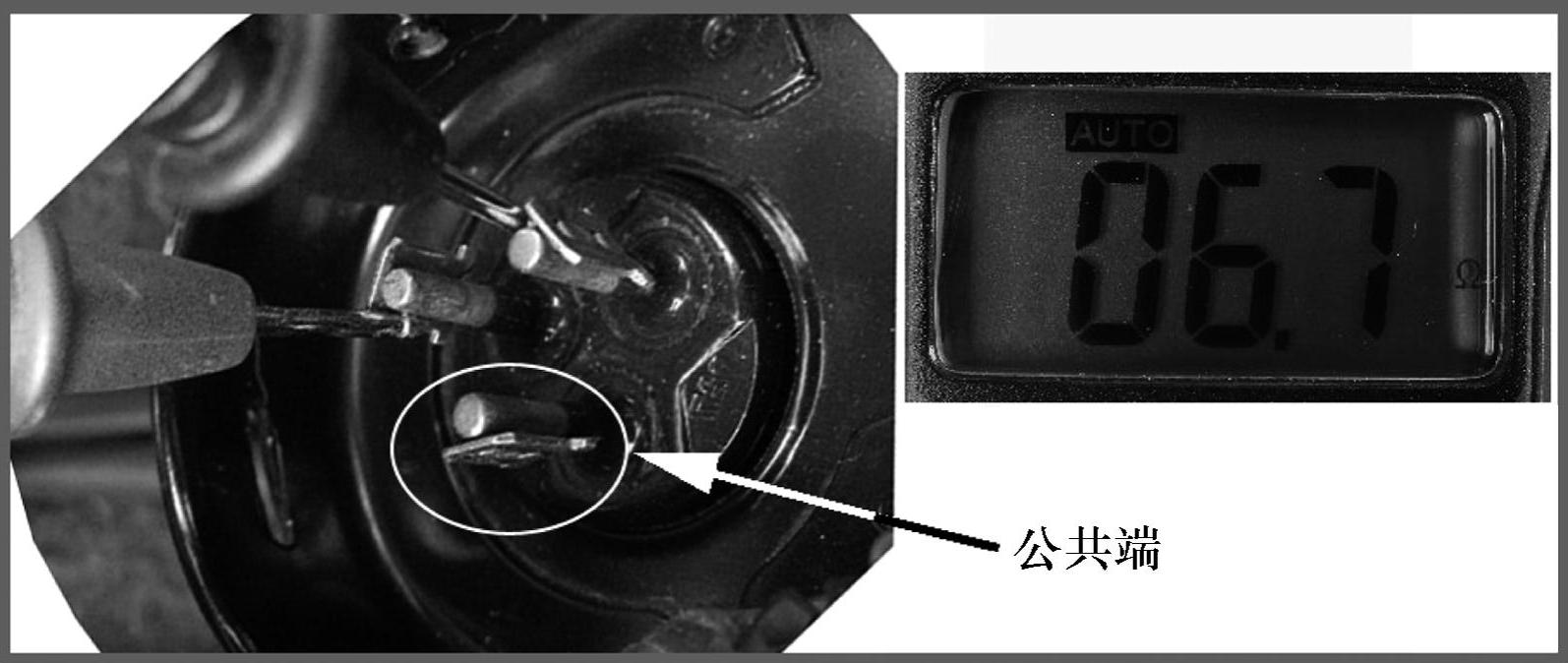

图4-52 找出公共端

③一只表笔接公共端,一只表笔接另外两个端子,结果会有两次不同的阻值:阻值小的端子为运行绕组,见图4-53;阻值大的端子为起动绕组,见图4-54。

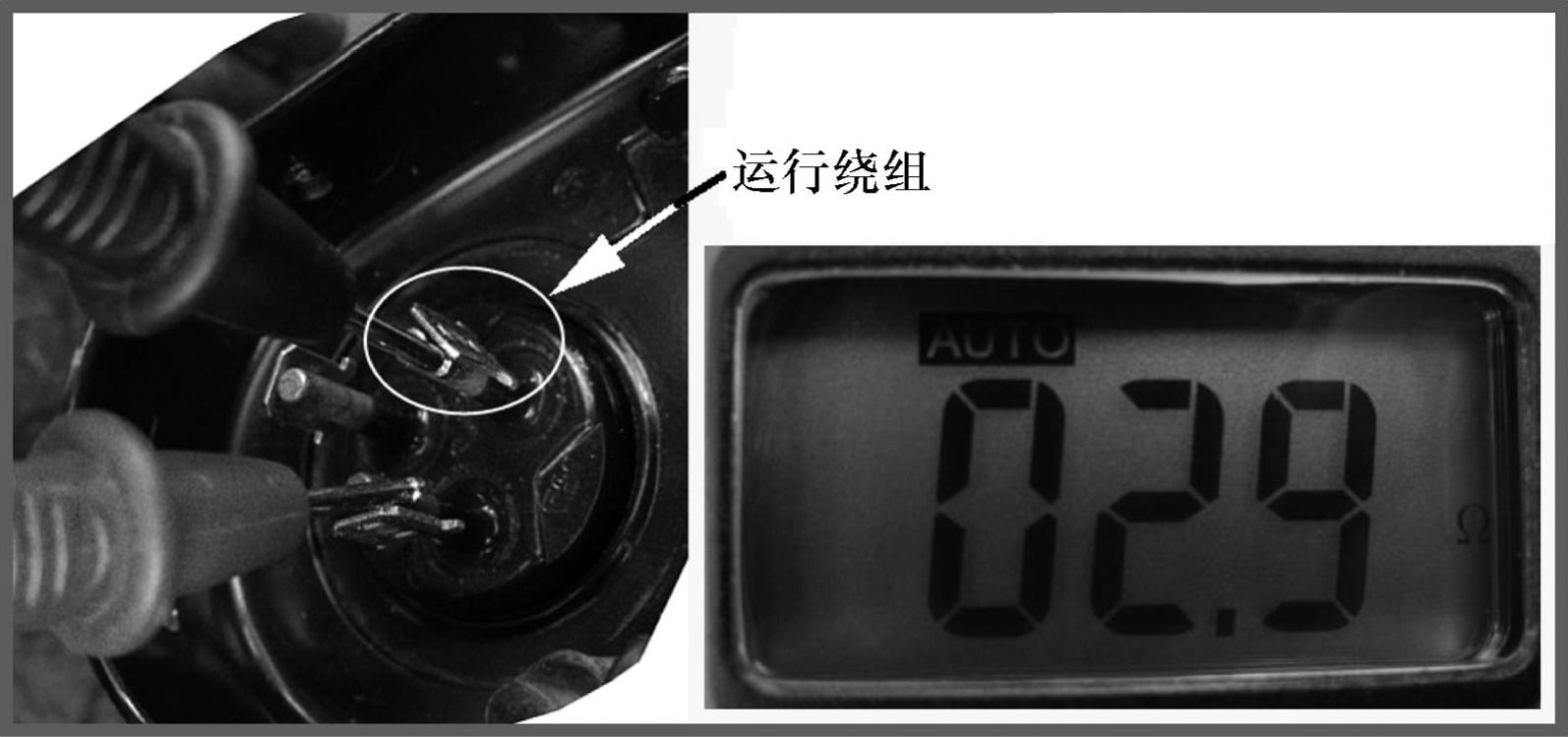

图4-53 找出运行绕组

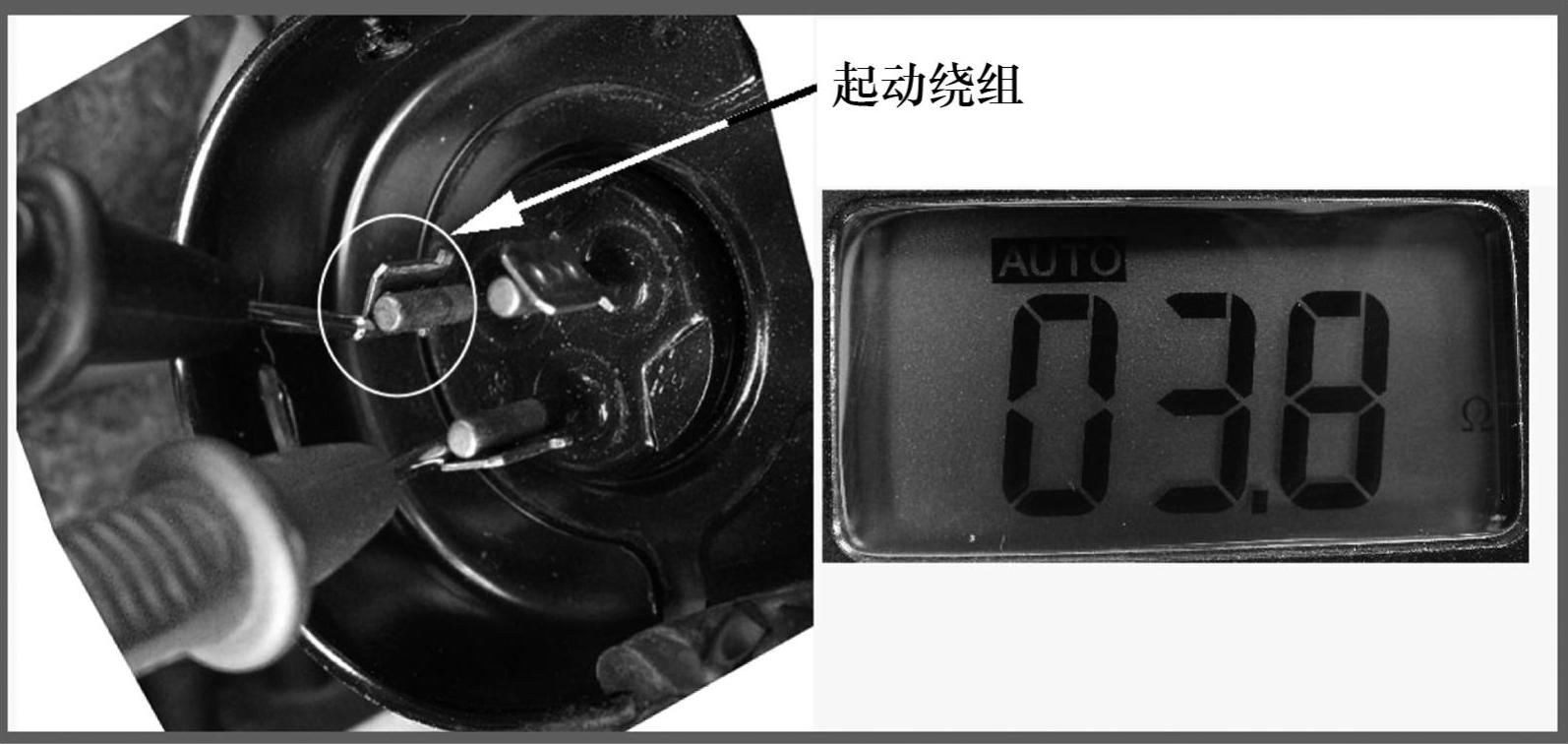

图4-54 找出起动绕组

(3)根据压缩机引线实际接线图

方法见图4-55:只接接线端子为公共端C,只接电容为起动绕组S,接电容和电源N端为运行绕组R。

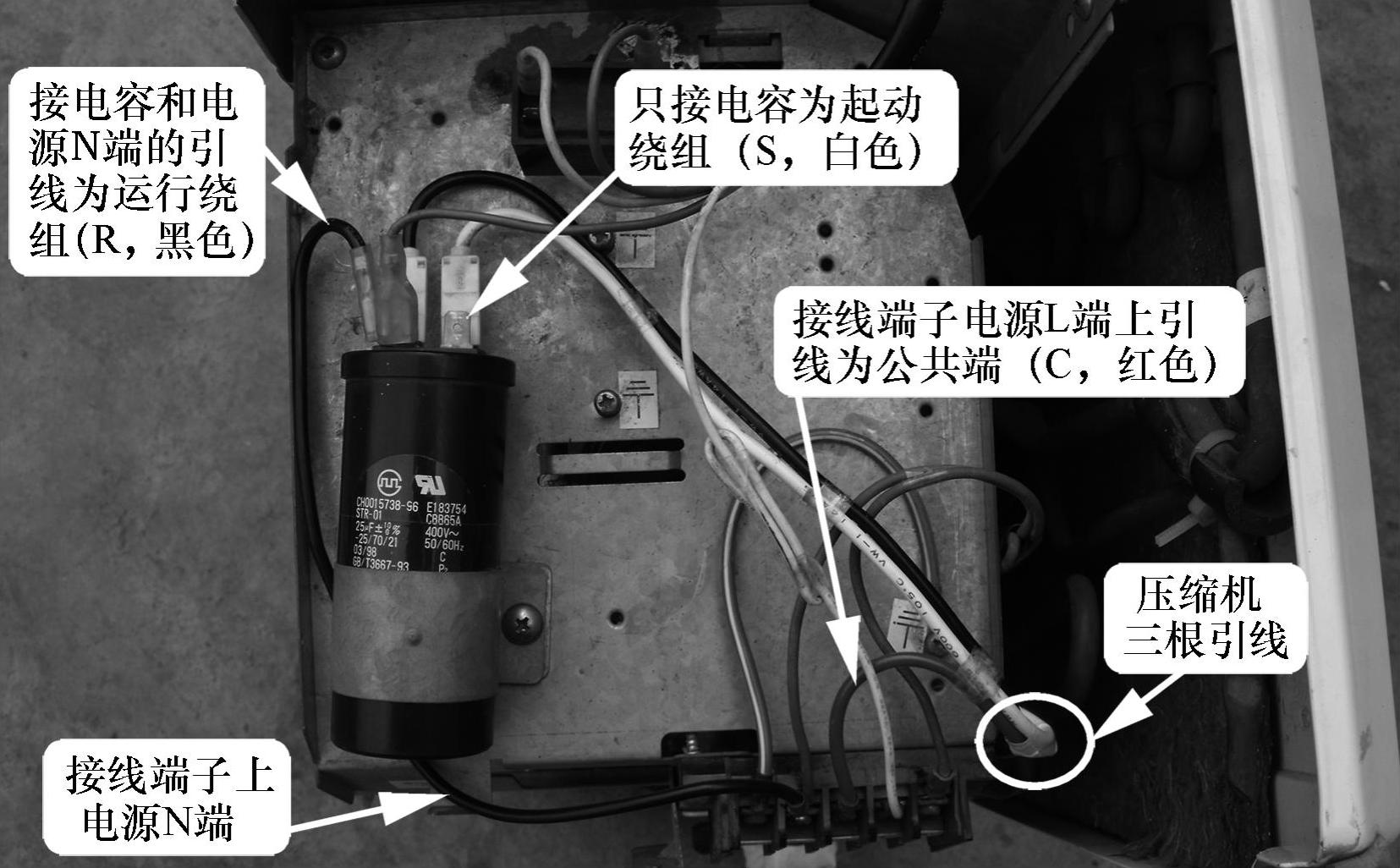

图4-55 根据实际接线判断压缩机端子功能

3.常见故障

压缩机常见故障见表4-13。

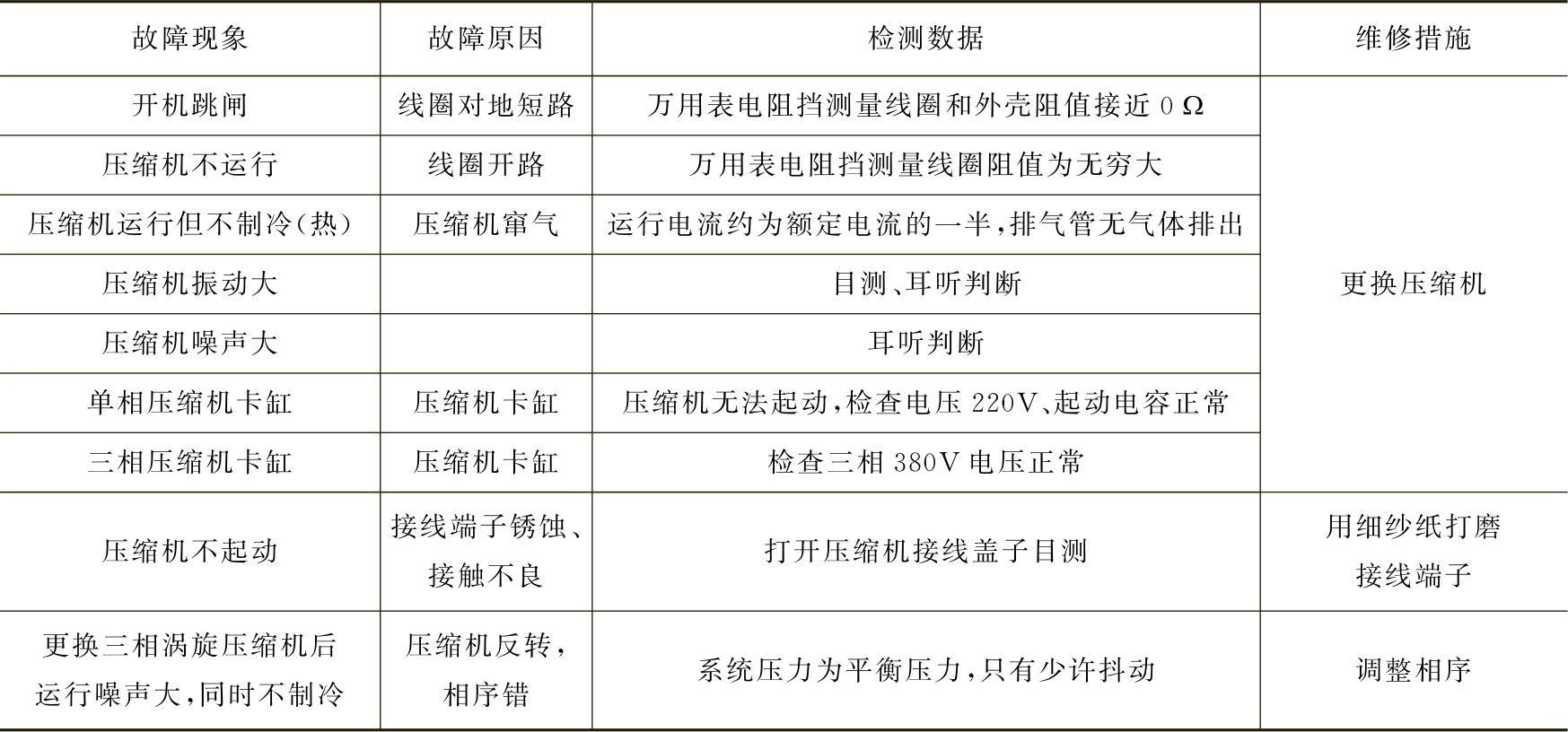

4-13 压缩机常见故障
