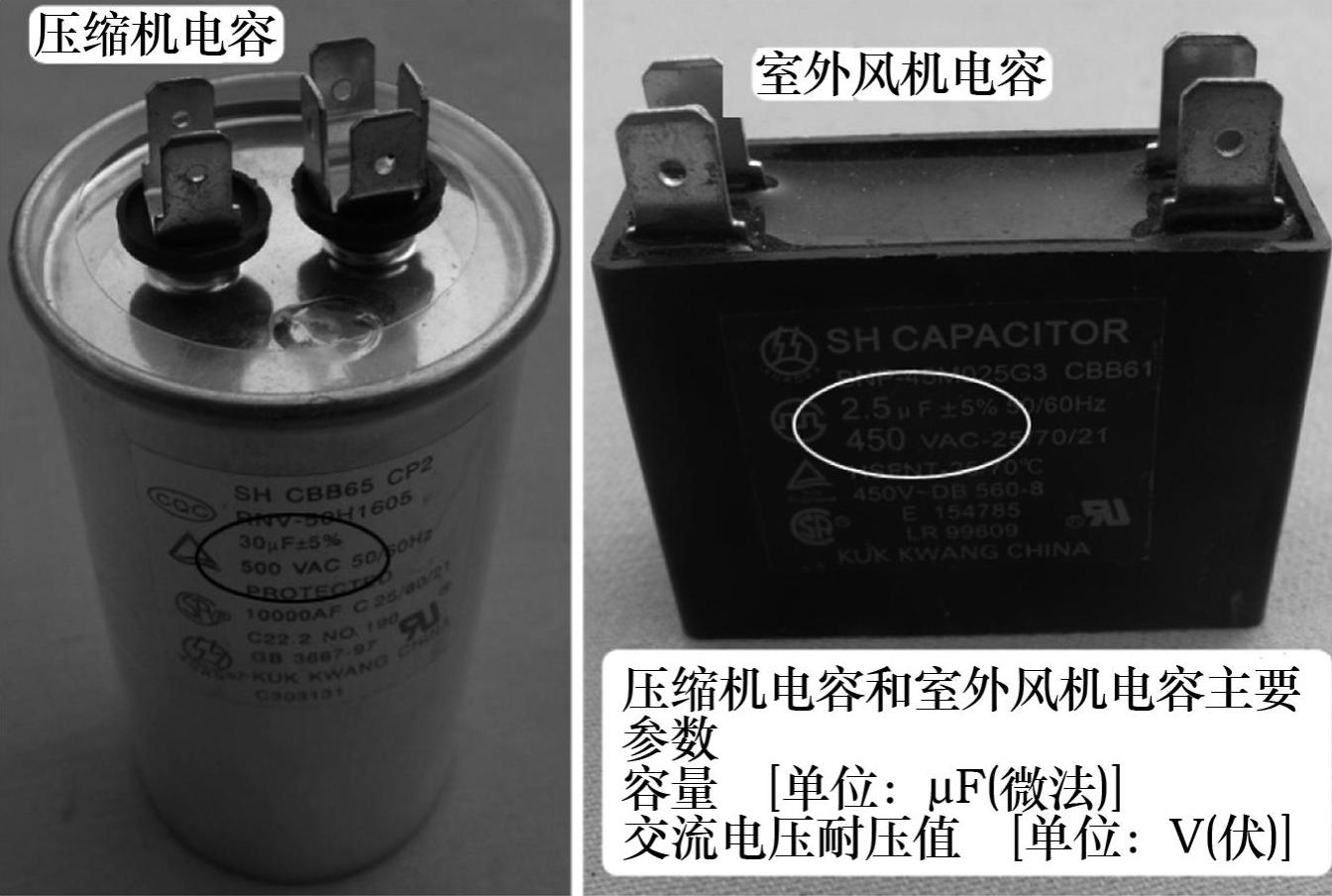

压缩机电容和室外风机电容实物外形见图4-45。

1.概述

①电路中的英文符号:风机电容为FANCAP,压缩机电容为COMPCAP。

②作用:压缩机和室外风机在起动时使用。单相电机通入电源时,首先对电容充电,使电机起动绕组中的电流超前运行绕组90°,产生旋转磁场,电机便运行起来。

图4-45 压缩机电容和室外风机电容

③最主要的两个参数为容量和耐压值。容量由压缩机或室外风机的功率决定,即不同的功率选用不同容量的电容。耐压值通常为交流450V。

④表4-10为空调器制冷量和压缩机起动电容容量的大致对应关系。

表4-10 制冷量和压缩机起动电容容量的对应关系

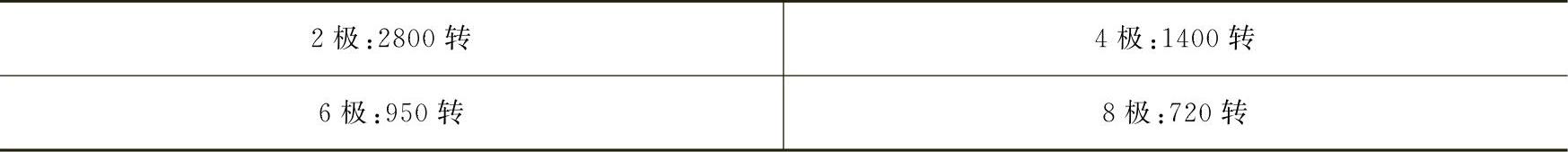

⑤风机转速快慢跟电容容量没有关系,决定风机转速的是线圈极数,通过增加电容容量来增加风机转速的想法是不可取的,并且容易因过热损坏风机线圈。风机线圈极数和转速的对应关系见表4-11。

表4-11 风机线圈极数和转速的对应关系

⑥更换风机电容和压缩机电容时,要根据原电容容量和耐压值选用。耐压值一般为交流450V,容量误差应为原容量的20%以内,如相差太多,则容易损坏电机。

2.压缩机电容接线端子引脚功能

压缩机电容具有两组接线端子,见图4-46,一组接电源N线和压缩机线圈运行绕组,一组接压缩机线圈起动绕组,接起动绕组的接线端子大多数空调器均相同,接运行绕组的接线端子则根据空调器设计决定(主要是室外风机和四通阀线圈供电中电源N端的接线方式)。

(www.daowen.com)

图4-46 压缩机电容接线端子功能

3.检查方法

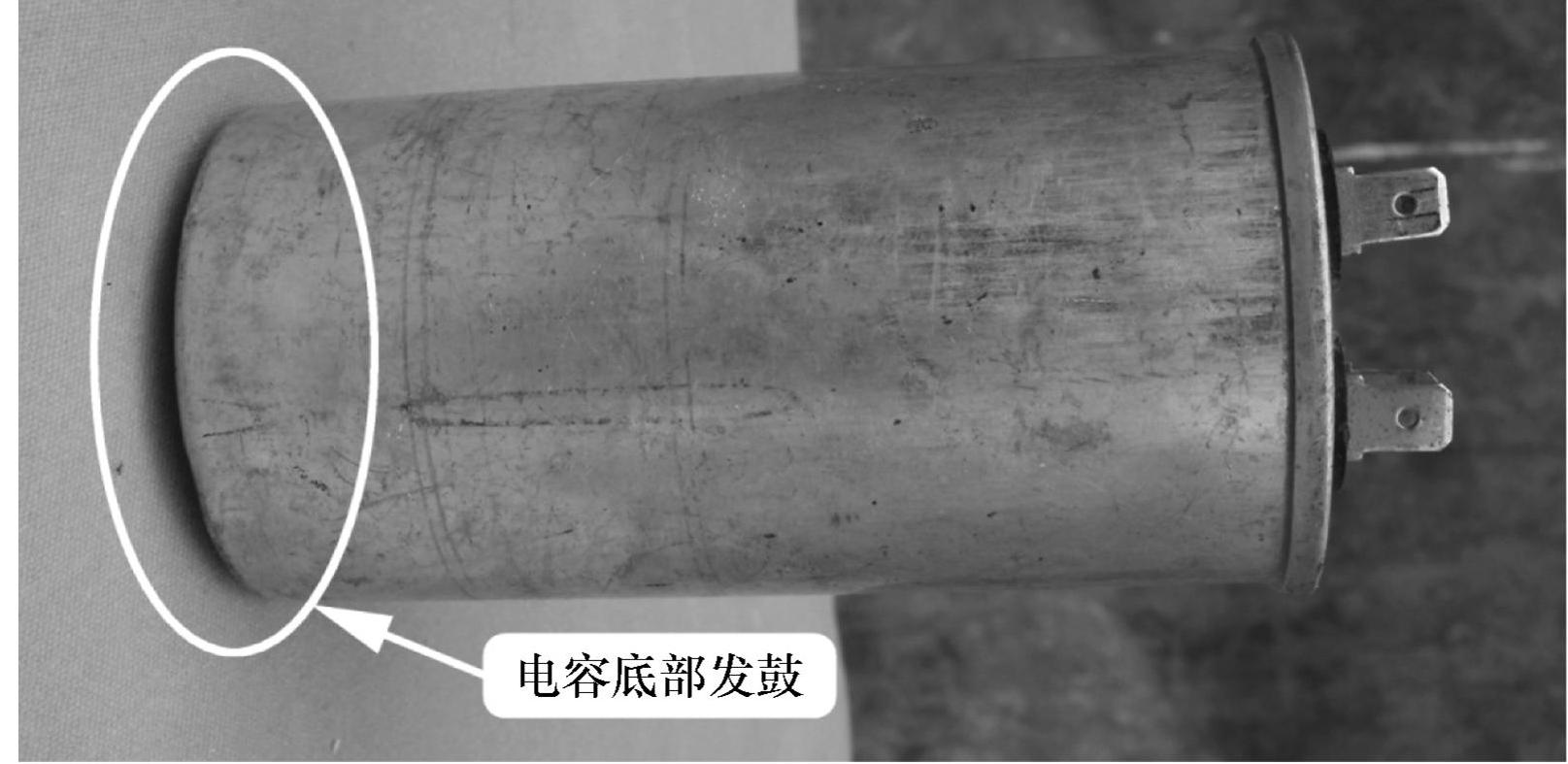

①根据外观判断:见图4-47,如压缩机电容底部发鼓,说明电容已损坏,直接更换即可。

图4-47 观察法(底部发鼓)检测电容

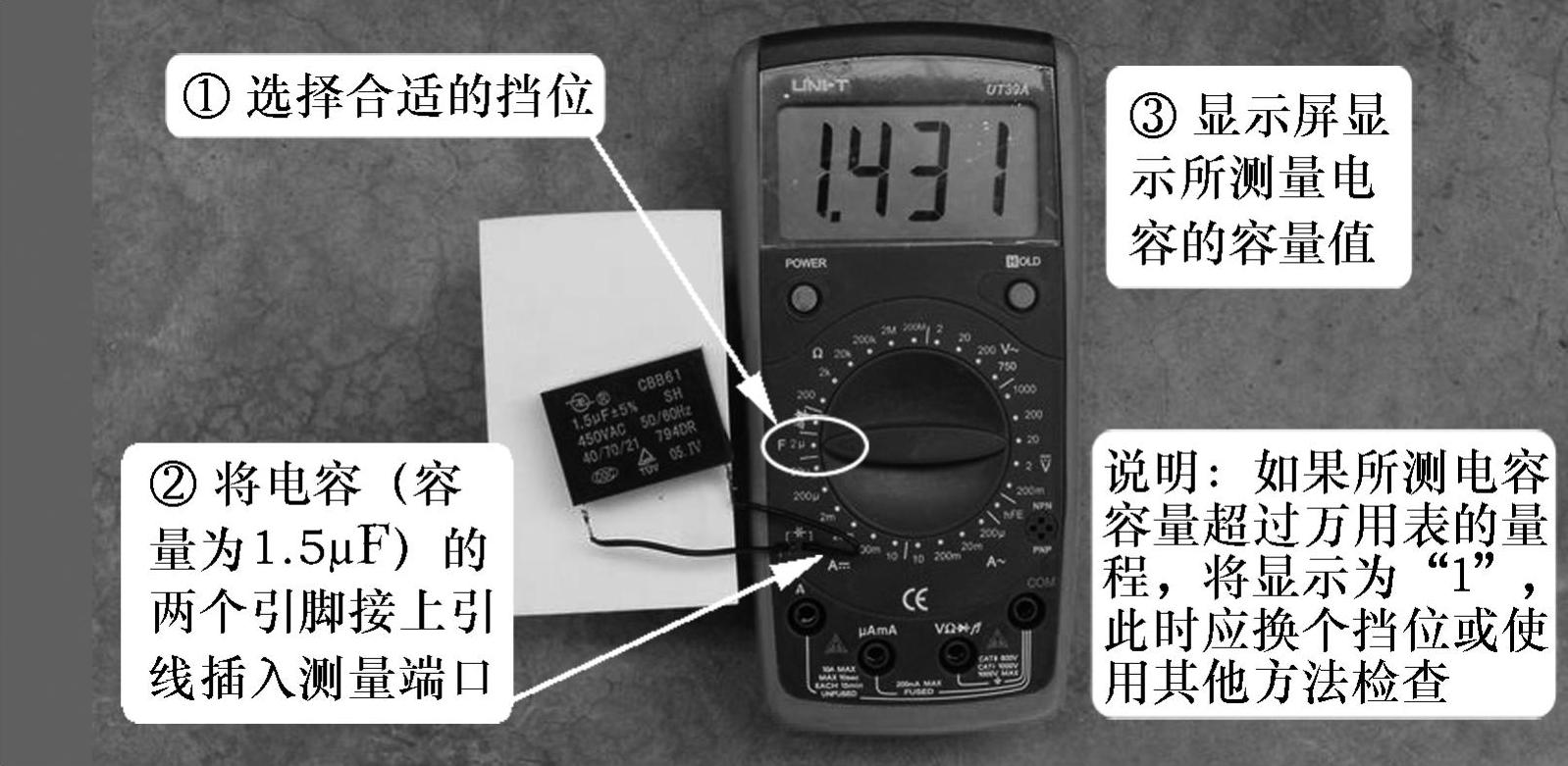

②万用表检测:选用带有电容容量测试功能的万用表或专用仪表,测量步骤及说明见图4-48。

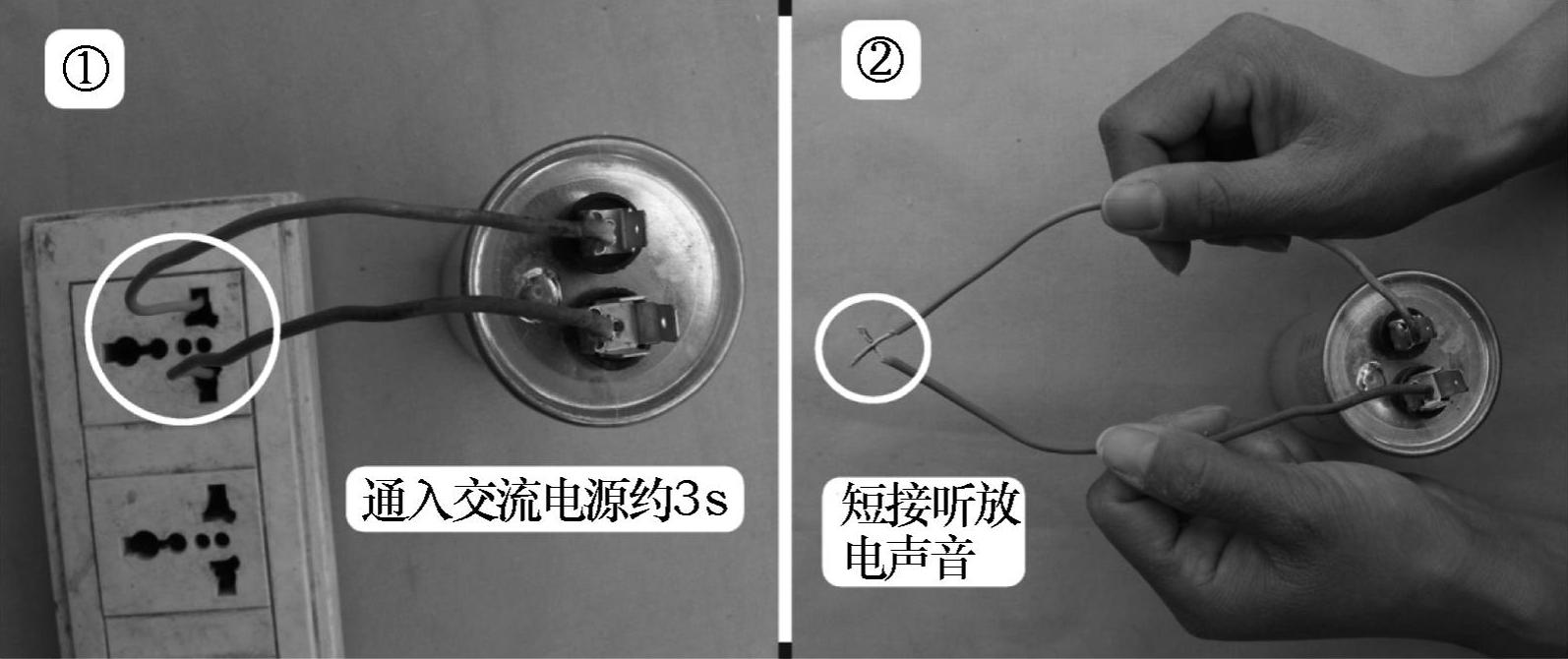

③充放电法检测电容:见图4-49,首先对电容充电(交流220V电压约3s),拔下电源后短接电容两端子,根据放电声音判断,声音很响,电容正常；声音微弱,容量减少；无声音,电容已无容量。

注意:在操作时一定要注意安全。

图4-48 万用表(带有容量测试功能)检测电容

图4-49 充放电法(根据放电声音)检测电容

4.常见故障

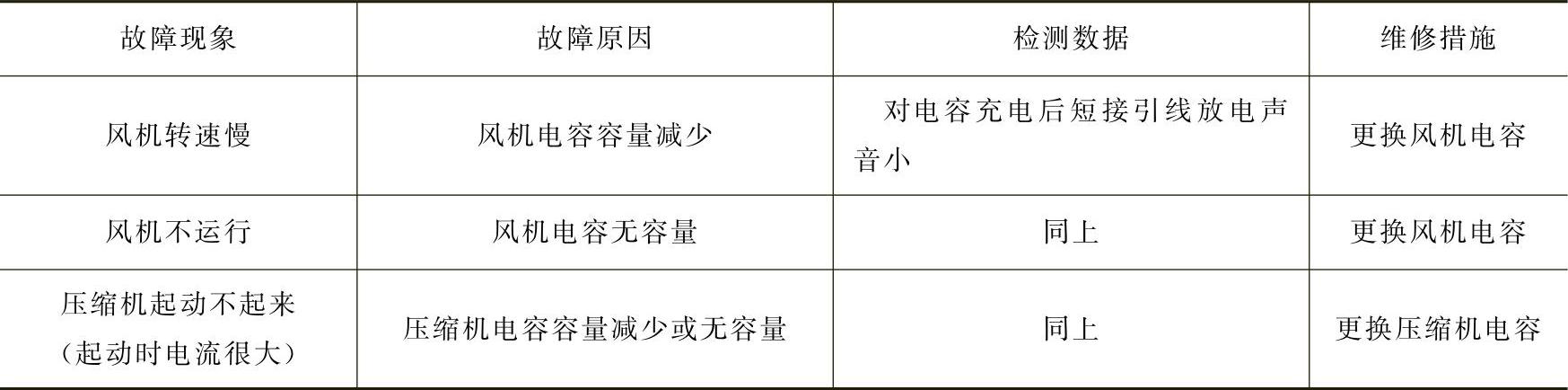

室外风机电容和压缩机电容常见故障见表4-12。

表4-12 室外风机电容和压缩机电容常见故障
