室内风机在室内机中的安装位置见图4-34。

图4-34 室内风机在室内机中的安装位置

1.起动原理

室内风机为电容感应式电机,内部含有起动和运行两个绕组。工作时通入单相交流电源,由于电容的作用,使起动绕组比运行绕组电流超前90度,在定子和转子之间产生旋转磁场,电机便转动起来,带动贯流风扇吸入房间内空气经蒸发器降低温度后,以一定的风速和流量吹出,来降低房间温度。

2.挂式空调器室内风机常见型式

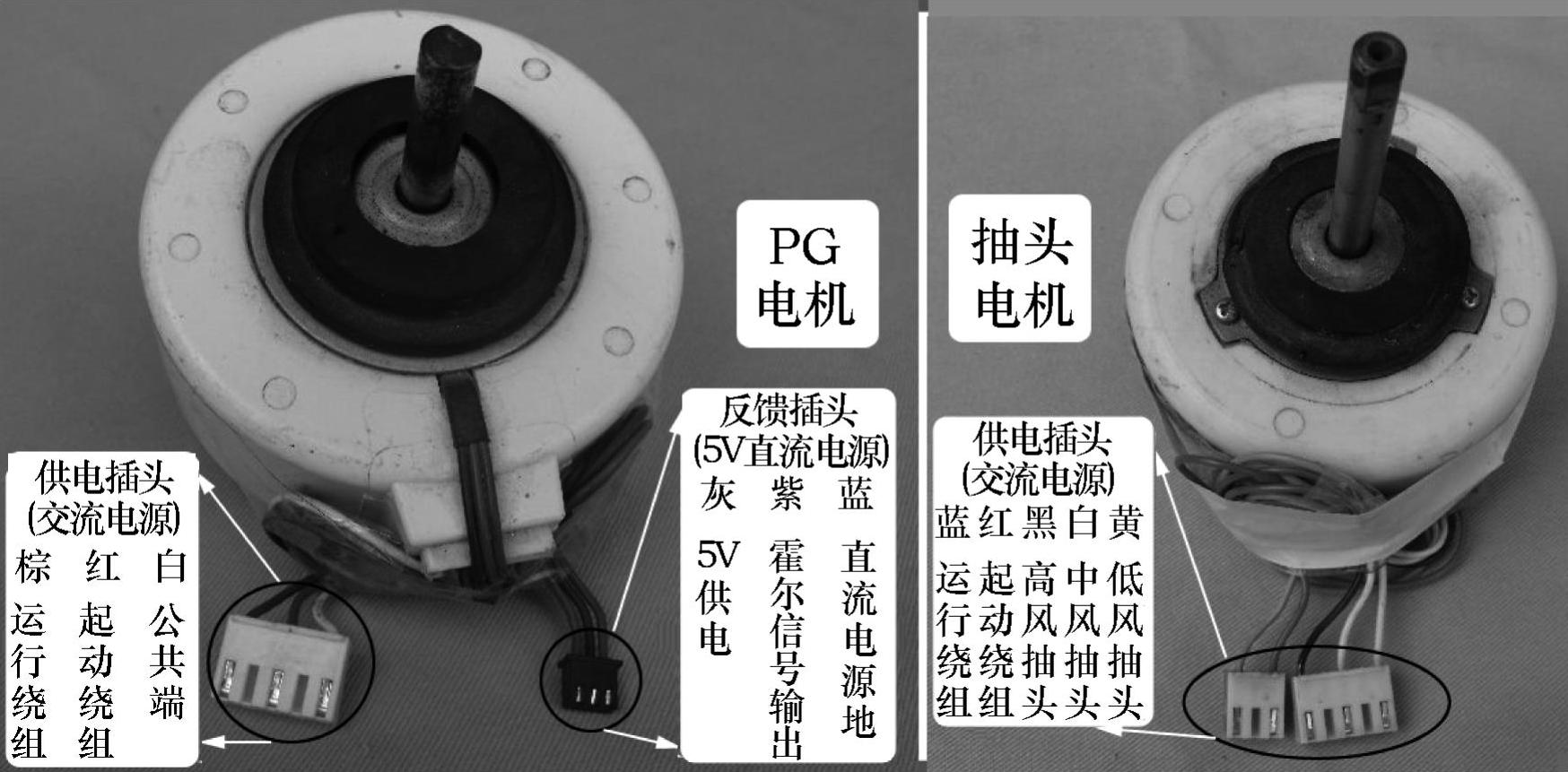

挂式空调器室内风机有PG电机和抽头电机两种常见型式,实物外形和插头功能比较见图4-35。

图4-35 PG电机和抽头电机实物外形及插头功能比较

抽头电机常见于早期空调器,目前已很少使用,而PG电机则是目前最常见的类型(包括目前的交流变频或直流变频空调器),两种电机的控制电路和调速原理截然不同。

3.PG电机和抽头电机的区别

①供电电压:PG电机通常为交流90～170V；抽头电机为交流220V。

②转速控制:PG电机通过改变供电电压的高低来改变转速；抽头电机一般有三个抽头,可以形成三个转速,通过改变电机抽头端的供电来改变转速。

③控制电路:PG电机控制转速准确,但电机需要增加霍尔元件,控制部分还需要增加霍尔反馈电路和过零检测电路,控制复杂；抽头电机控制方法简单,但电机需要增加绕组抽头,工序复杂,另外控制部分需要三个继电器控制三个转速,使用的零部件多,成本高。

④转速反馈:PG电机内含霍尔元件,向主板CPU反馈代表实际转速的霍尔信号,CPU通过调节光耦可控硅的导通角使PG电机转速和目标风速相同；抽头电机无转速反馈功能。

4.PG电机线圈引线辨认方法

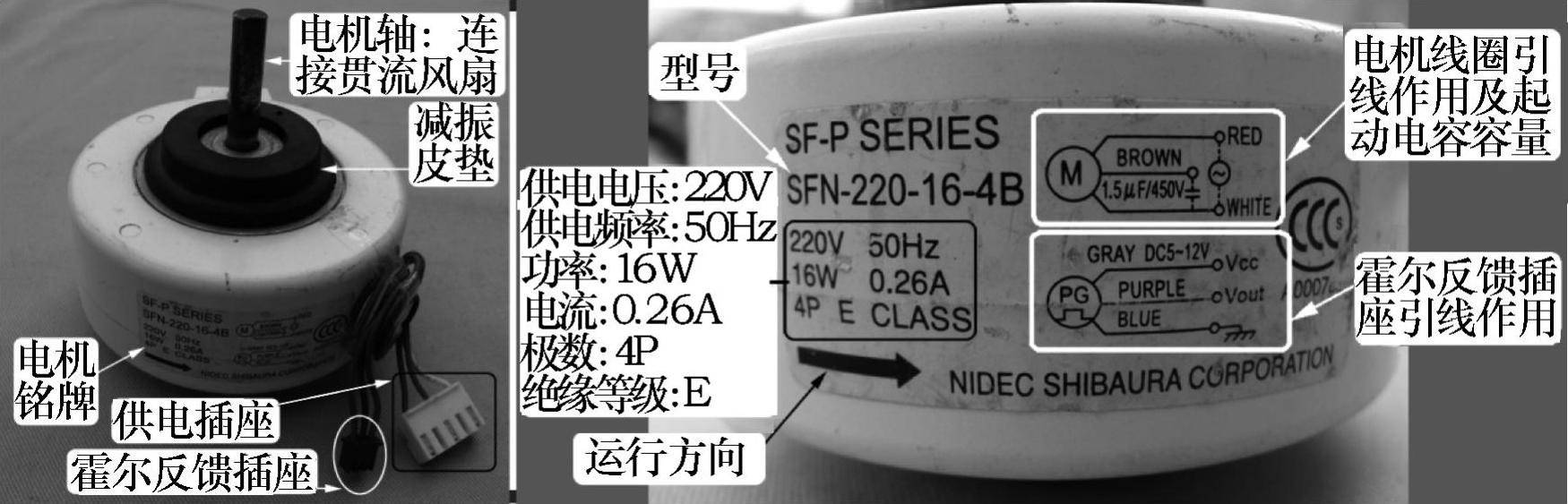

图4-36为PG电机实物外形和铭牌含义。

图4-36 PG电机实物外形和铭牌含义

(1)根据电机铭牌标识辨认

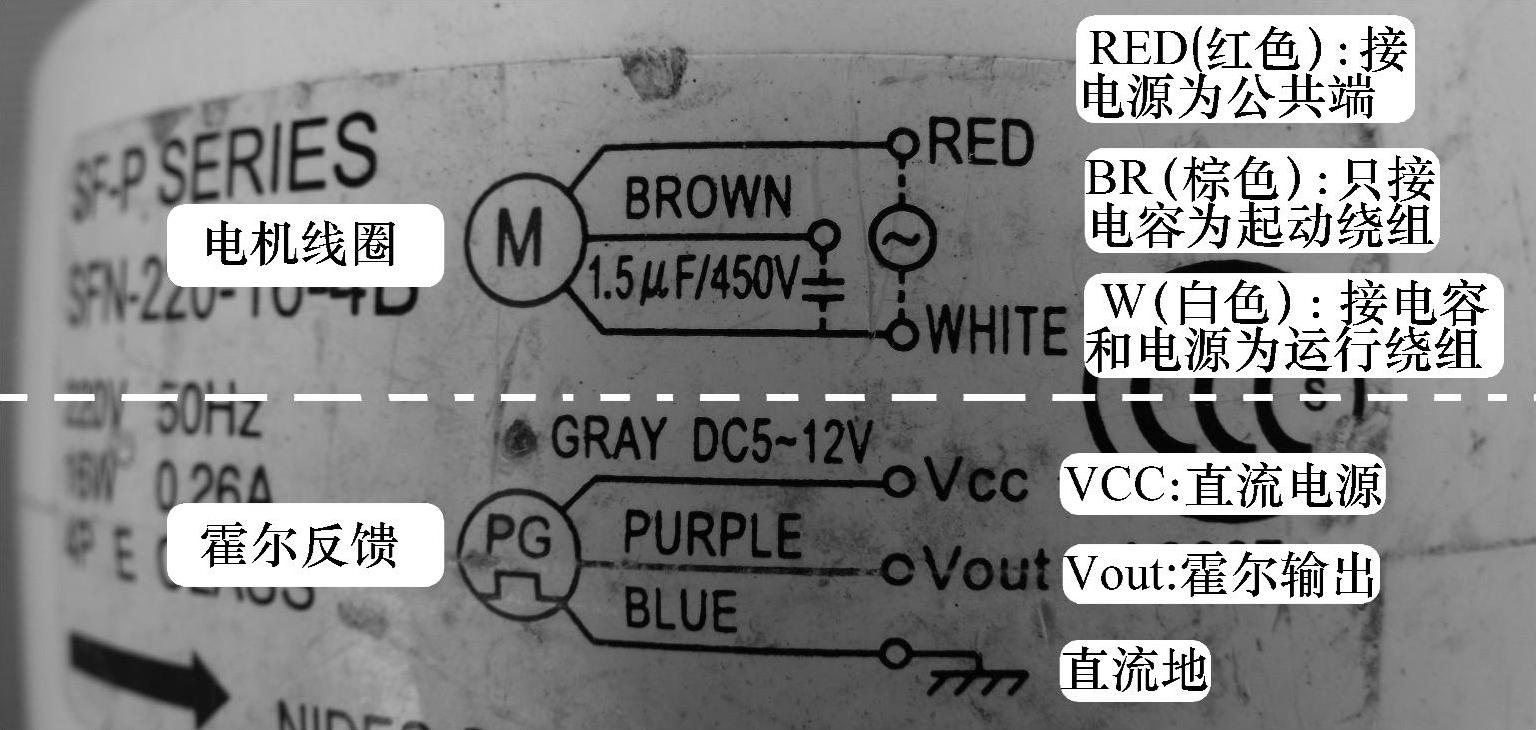

图4-37为根据铭牌标识判断PG电机线圈引线作用的方法。

图4-37 PG电机铭牌标识引线作用

(2)万用表电阻挡测量线圈阻值(www.daowen.com)

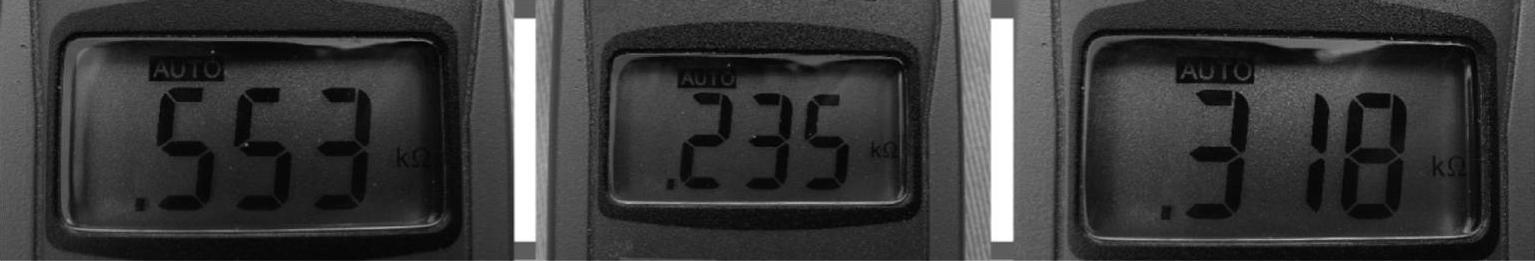

①测量PG电机线圈引线,会有三次不同的阻值,结果见图4-38。

图4-38 PG电机线圈的三次不同阻值结果

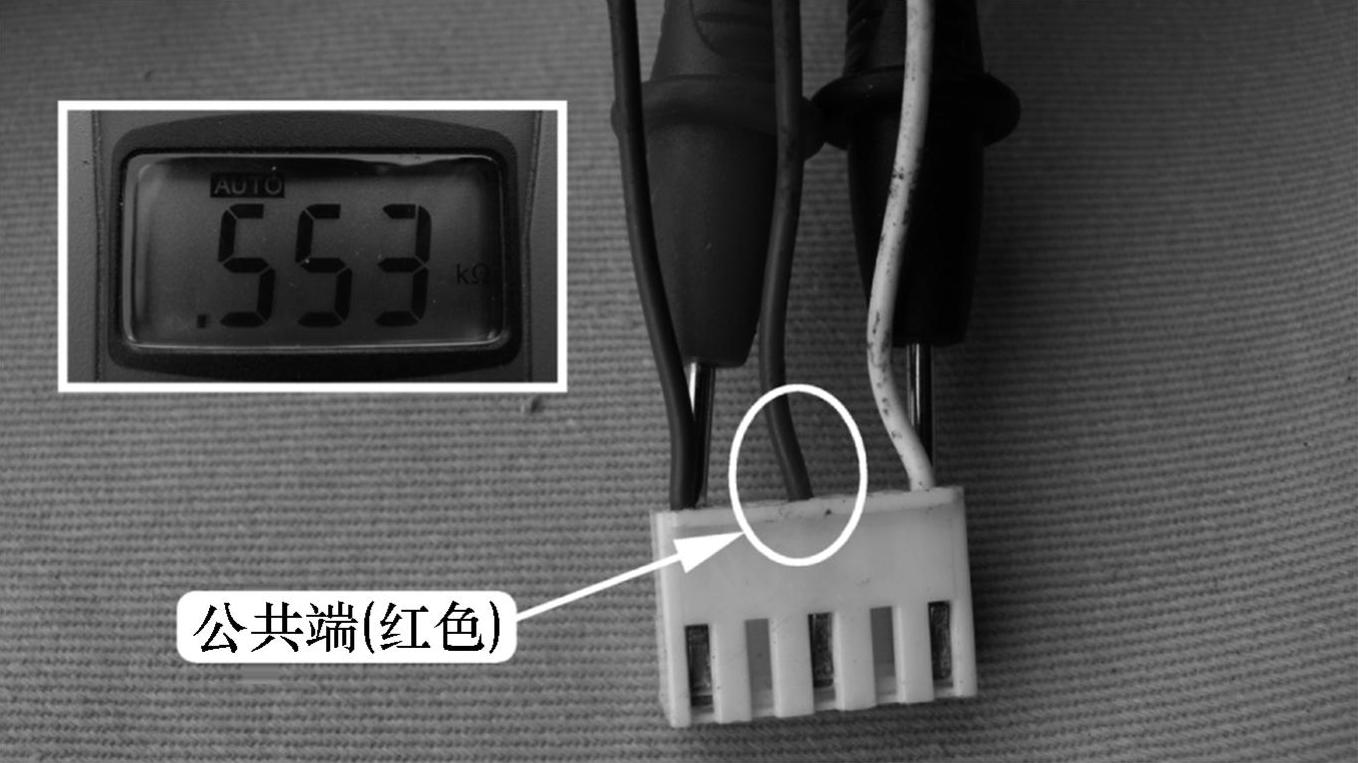

②根据图4-39所示方法找出公共端:在最大的一次阻值中,表笔接的引线为起动绕组和运行绕组,空闲的一根引线为公共端。

图4-39 找出公共端

③一只表笔接公共端,一只表笔接另外两根引线,结果会有两次不同的阻值:阻值小的引线为运行绕组,见图4-40；阻值大的引线为起动绕组,见图4-41。

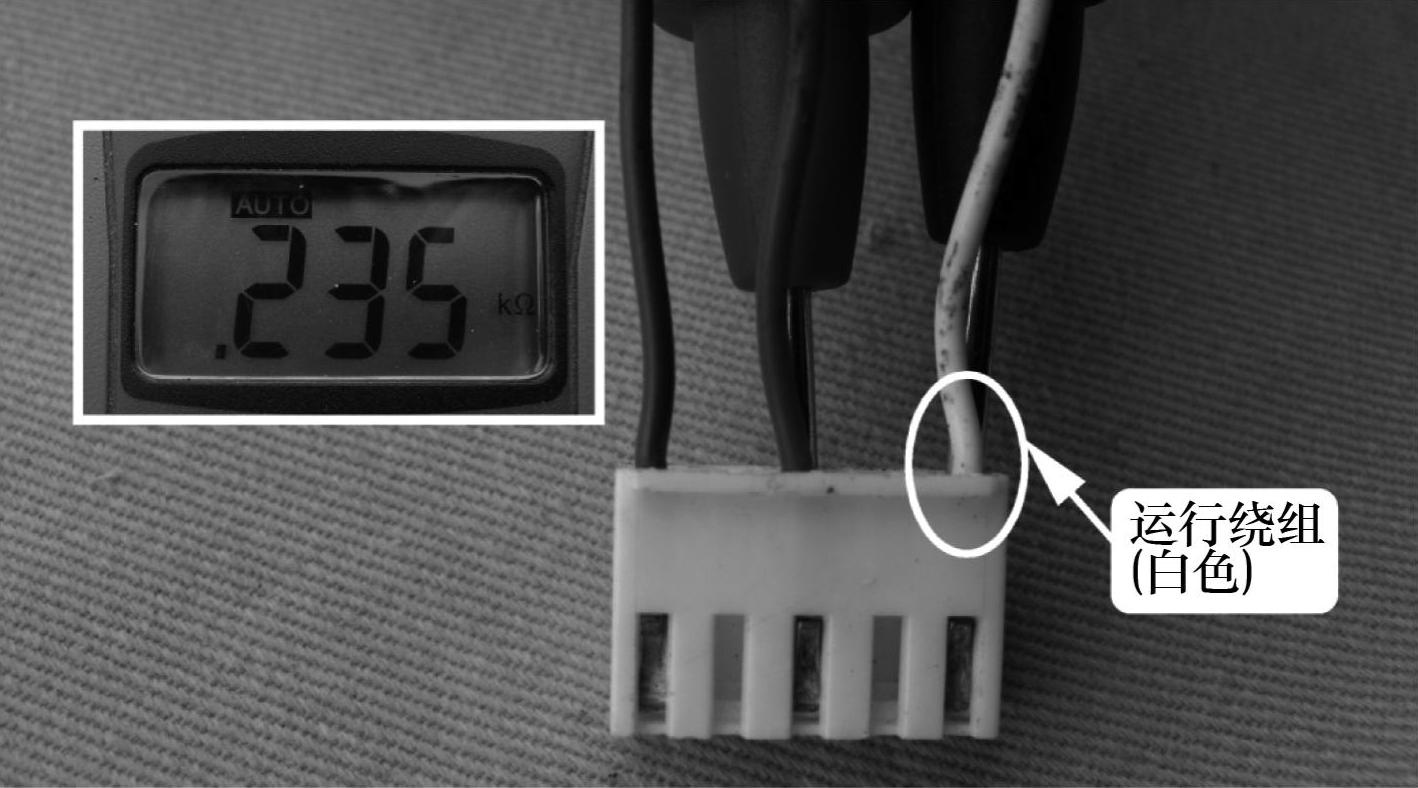

图4-40 找出运行绕组

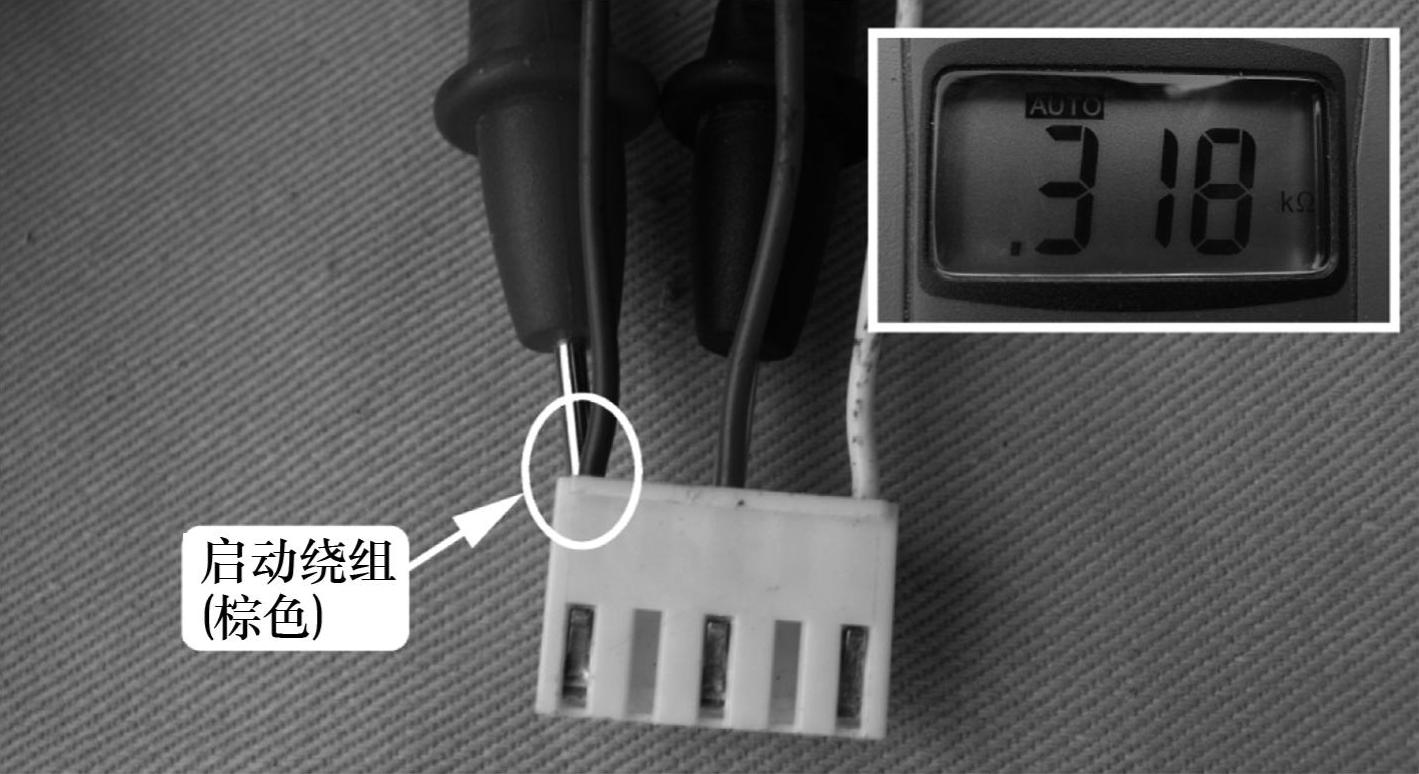

图4-41 找出起动绕组

(3)根据主板上PG电机插座所接元器件区分

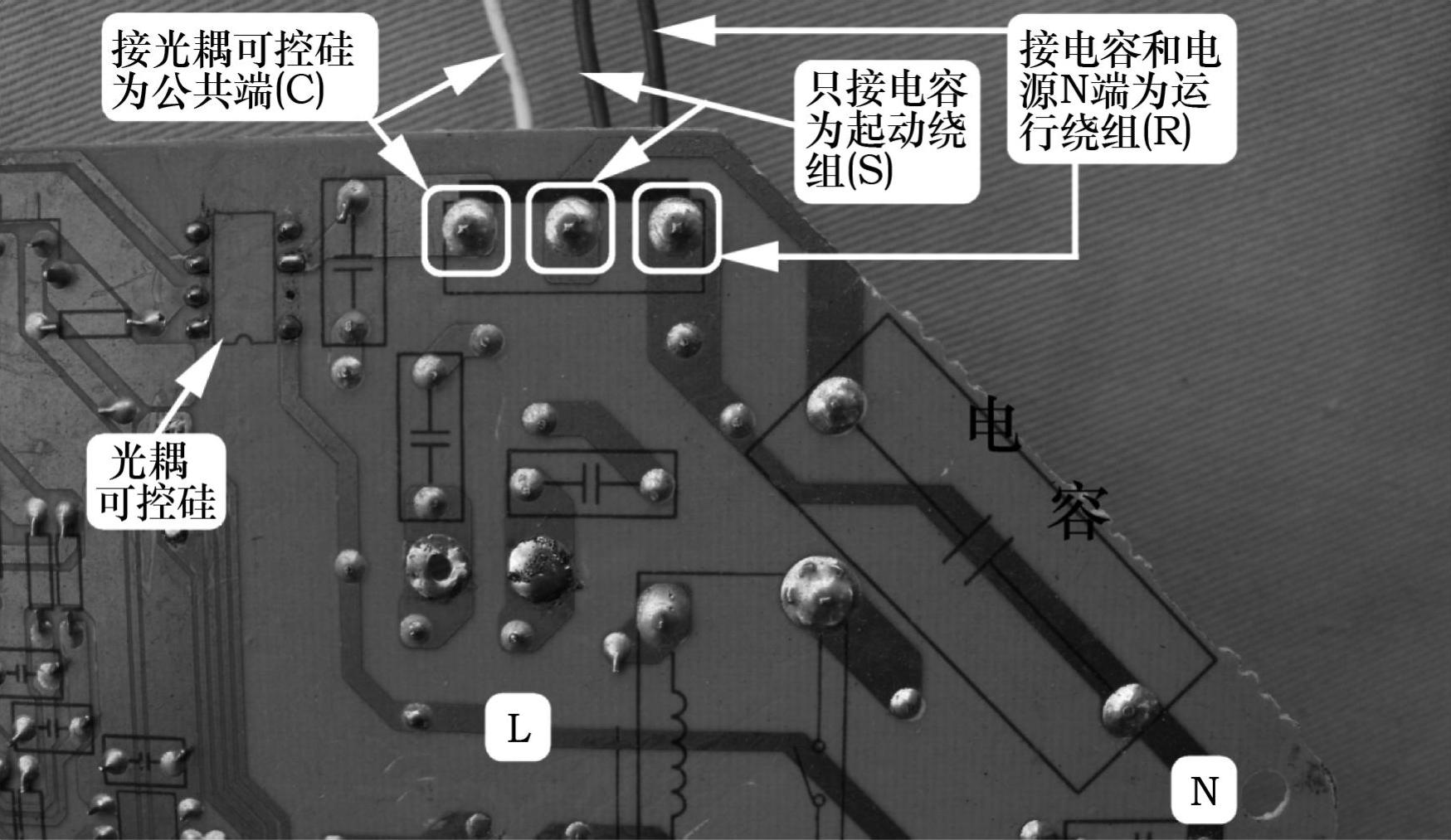

方法见图4-42:接光耦可控硅的为电机公共端,只接电容的为电机起动绕组,接电容和电源N端的为电机运行绕组。

图4-42 根据主板引线判断PG电机线圈引线功能

5.抽头电机线圈引线作用辨认方法

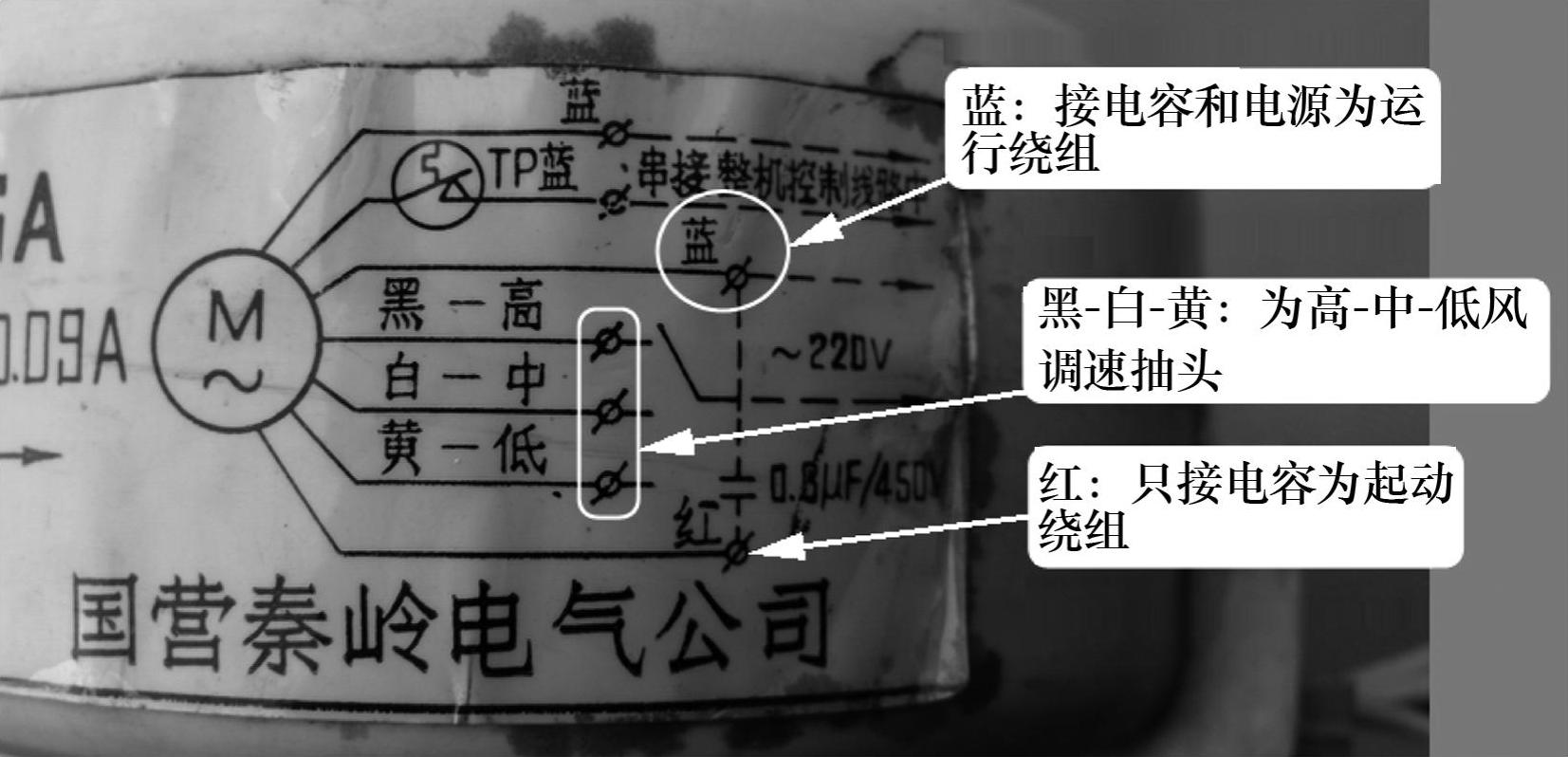

①根据抽头电机铭牌判断线圈引线作用方法:见图4-43。

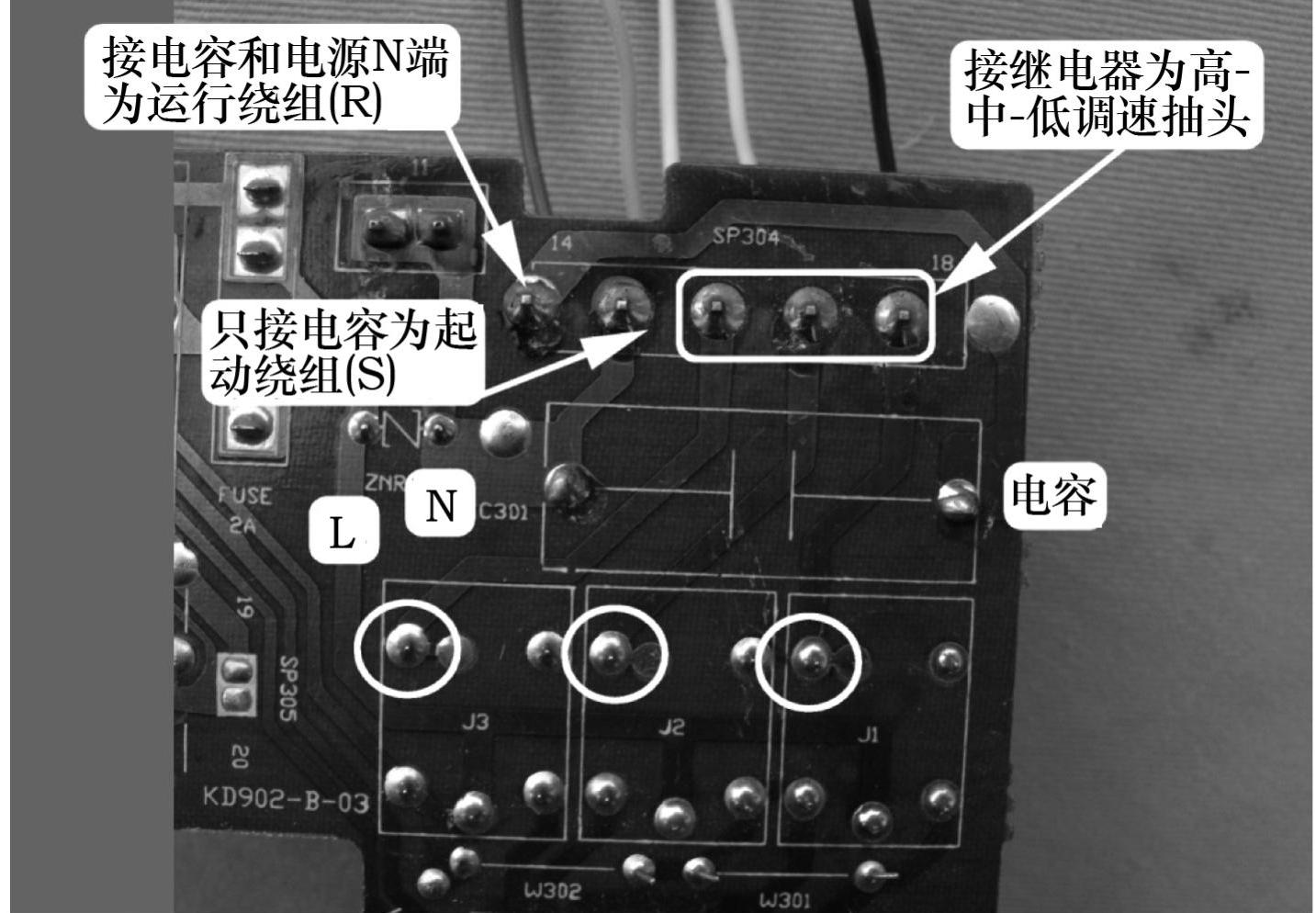

②根据主板抽头电机插座所接元器件区分:方法见图4-44,接电容的引线为起动绕组,接电容和电源N端为运行绕组,接继电器触点的引线为三个调速抽头。

图4-43 根据抽头电机铭牌判断线圈引线功能

图4-44 根据主板引线判断抽头电机线圈引线功能
