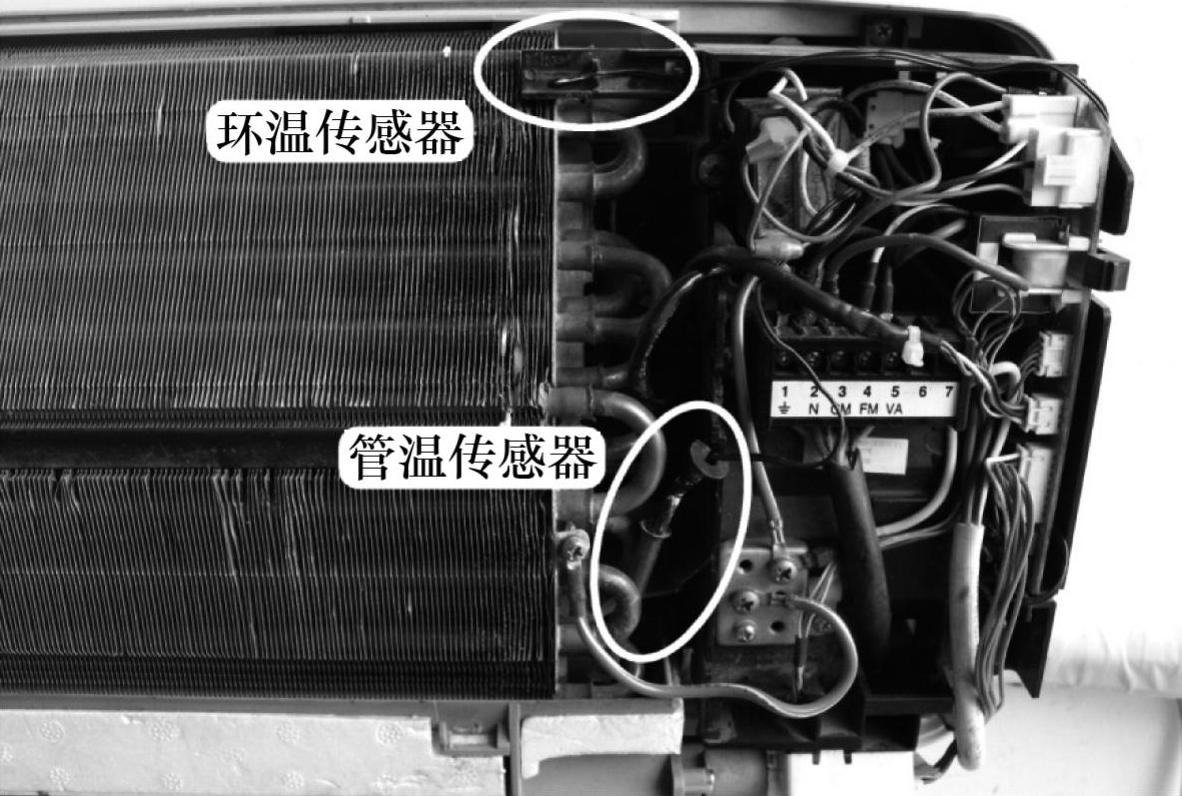

传感器为负温度系数热敏电阻,与分压电阻组成温度取样电路,在定频空调器电控系统中,通常设有2个传感器,即室内环温和管温传感器,环温传感器检测房间温度,管温传感器检测蒸发器温度。其安装位置见图4-18。

图4-18 环温和管温传感器安装位置

传感器故障在实际维修中也占到一定比例,检测方法参照如下所述。检测传感器是否正常时应首先判断型号,再用万用表测量阻值是否正常,然后再加温或降温,检测传感器在温度变化时阻值是否变化。

1.判断型号

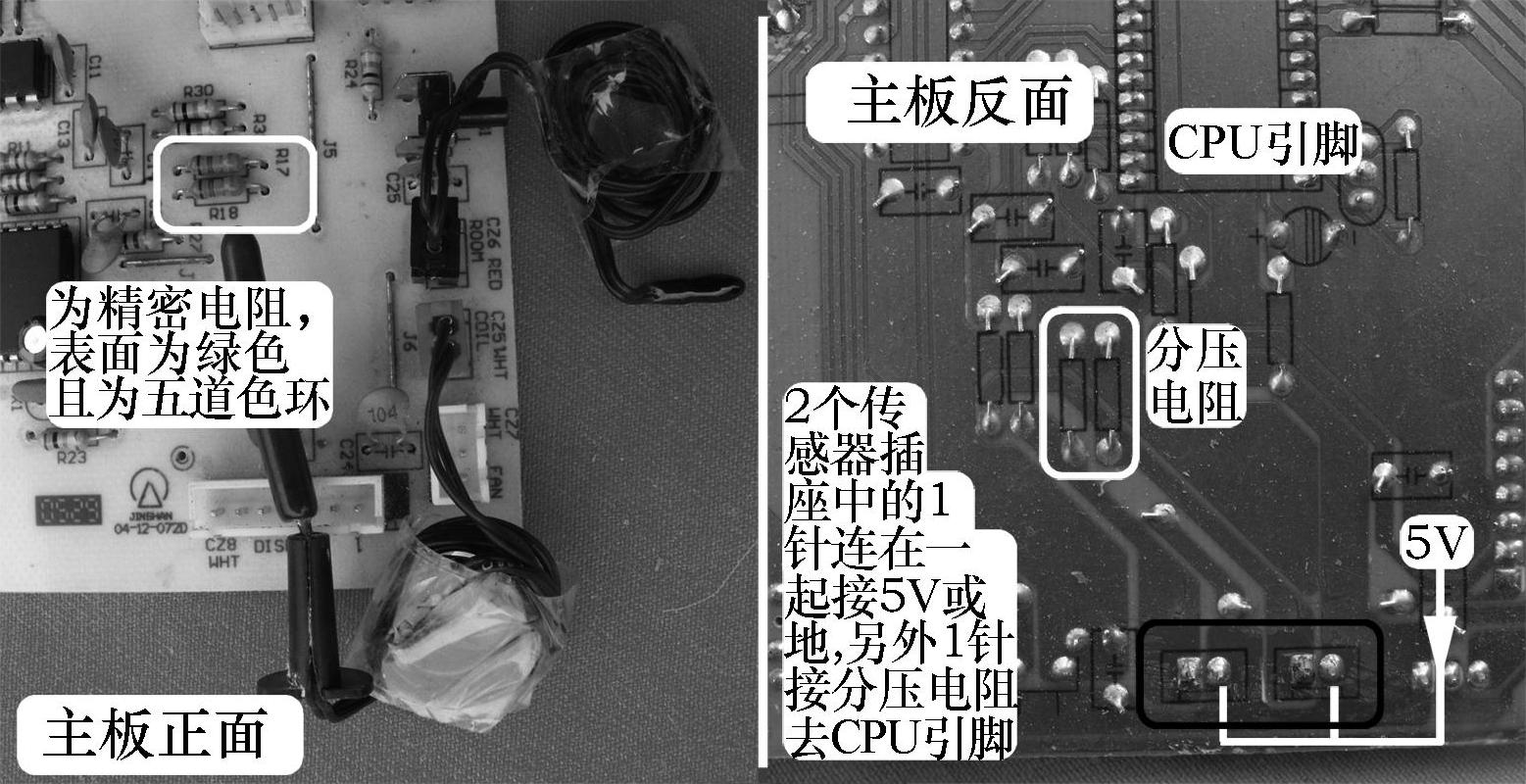

由于不同厂家使用的型号不同,实际维修时可以从偏置电阻(即分压电阻)的阻值来判断(偏置电阻阻值和传感器25℃时的阻值一般相同)。从主板上查找传感器分压电阻的方法见图4-19。

图4-19 查找传感器分压电阻

2.三种常用传感器的分压电阻阻值

传感器常用25℃/5kW、25℃/10kW、25℃/15kW三种型号,因此在测量前要知道传感器的型号,这样测量时才能根据结果判断是否损坏。如损坏,在更换时一定要使用相同型号的传感器,否则会出现意想不到的故障。

大多数空调器的传感器在25℃时的阻值和分压电阻阻值相同或接近,因此可以根据分压电阻的阻值来判断传感器的型号。

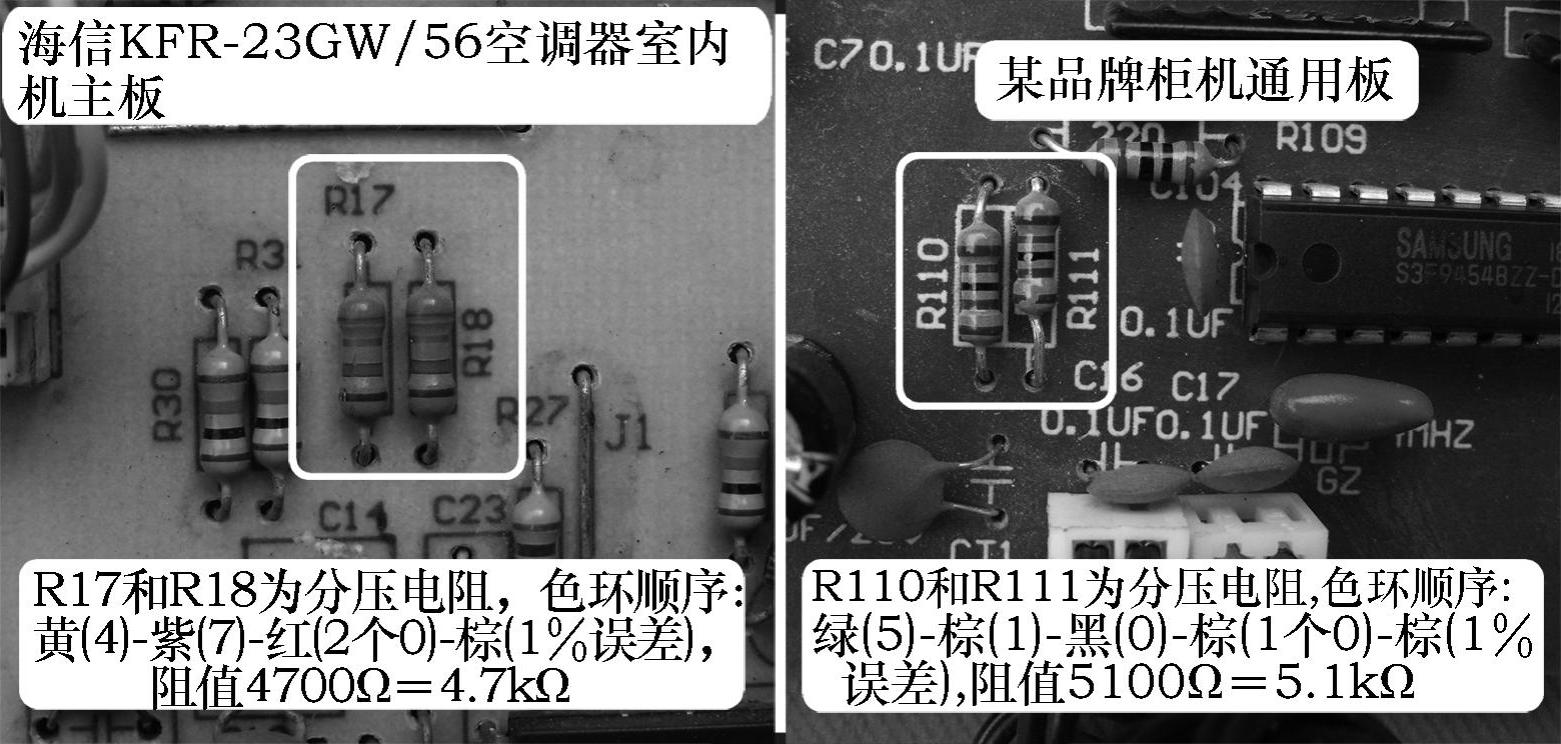

①图4-20为25℃/5kW传感器使用的分压电阻:阻值通常为4.7kW或5.1kW,在大多数空调器中使用,代表品牌有海信空调器等。

图4-20 25℃/5kW传感器配套的分压电阻

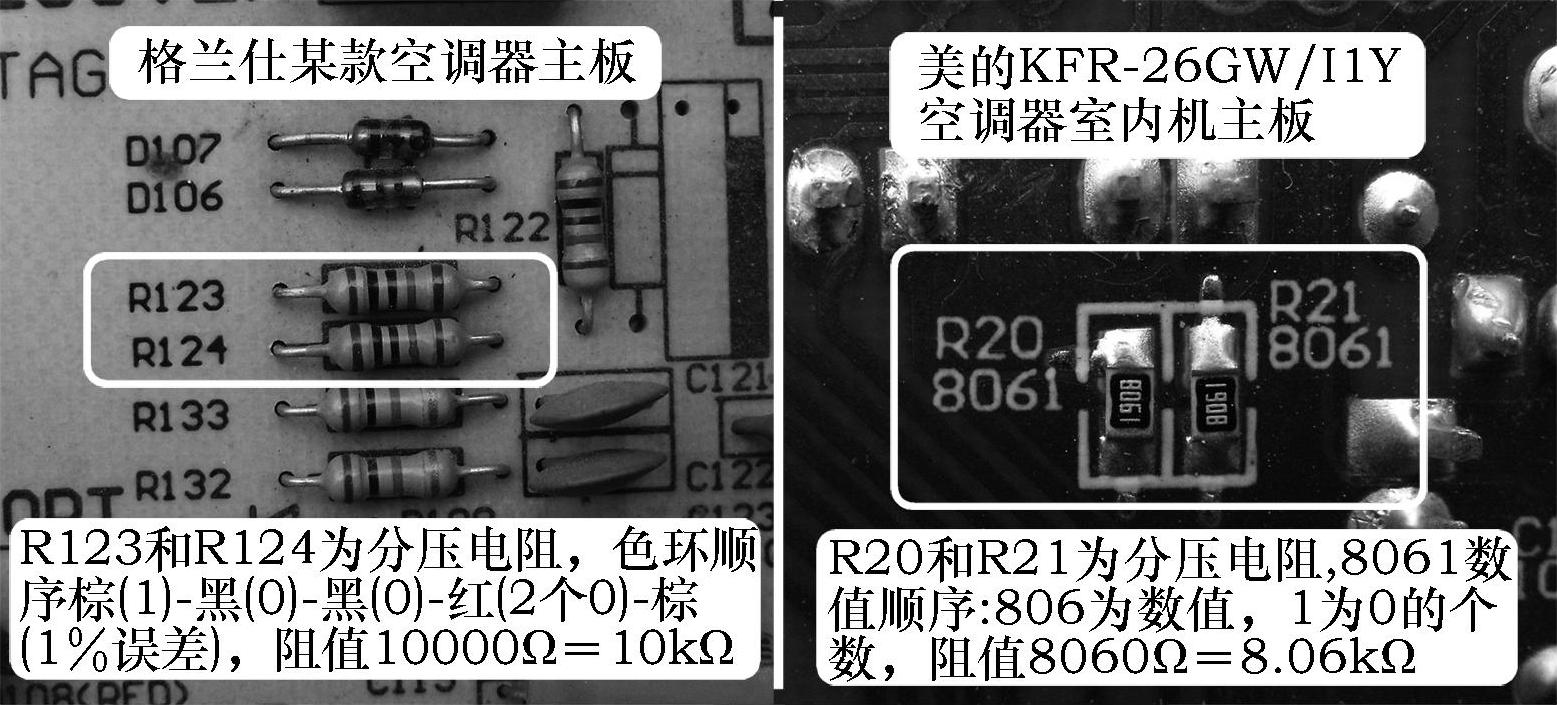

②图4-21为25℃/10kW传感器使用的分压电阻:阻值通常为10kW或8.06kW,代表品牌有美的、格兰仕空调器等。

图4-21 25℃/10kW传感器配套的分压电阻(www.daowen.com)

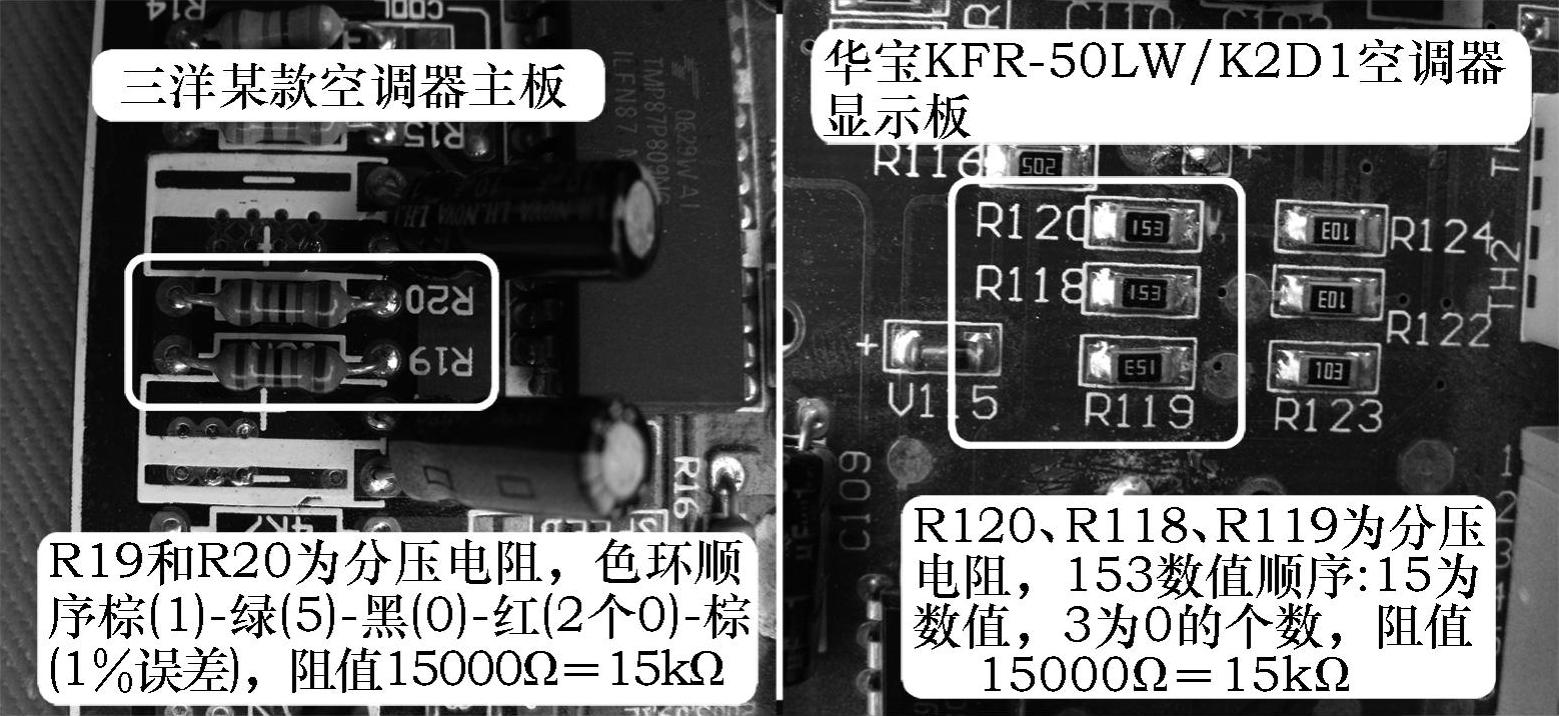

③图4-22为25℃/15kW传感器使用的分压电阻:阻值通常为15kW或20kW,代表品牌有科龙、海尔、三洋空调器等。

图4-22 25℃/15kW传感器配套的分压电阻

3.测量传感器阻值

结果应与所测量传感器型号在25℃时阻值接近,如结果接近无穷大或0W,则传感器有故障。

①如环境温度低于25℃,测量结果会大于标称阻值；反之,如环境温度高于25℃,则测量结果会小于标称阻值。

②测量管温传感器时,如空调器已经制冷(或制热)一段时间,应将管温传感器从蒸发器检测孔抽出并等待几分钟,使表面温度接近环境温度再测量,防止蒸发器表面温度影响检测结果而造成误判。

4.以型号25℃/5kΩ的环温传感器为例检查温度变化时的阻值变化情况

阻值应符合负温度系数热敏电阻变化的特点即温度上升阻值下降,如温度变化时阻值不做相应变化,则传感器有故障。

图4-23为常温下测量传感器阻值的结果；图4-24为加热传感器时测量阻值的结果；图4-25为传感器降温时测量阻值的结果。

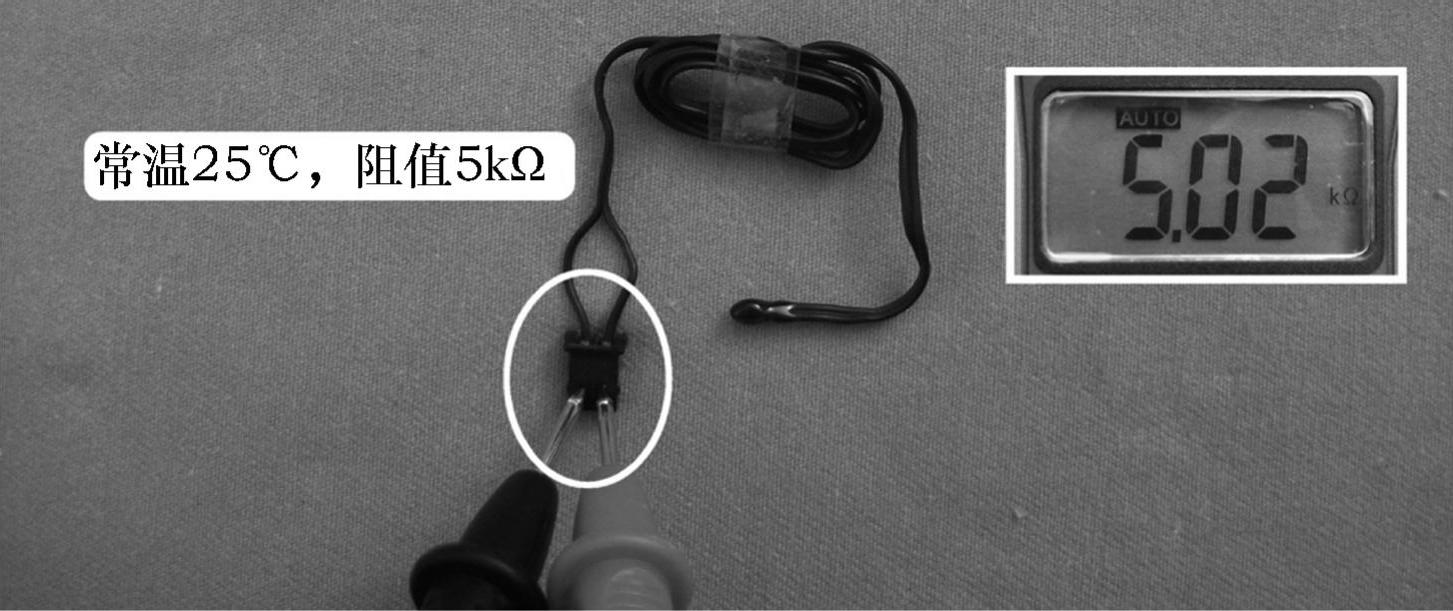

图4-23 常温测量

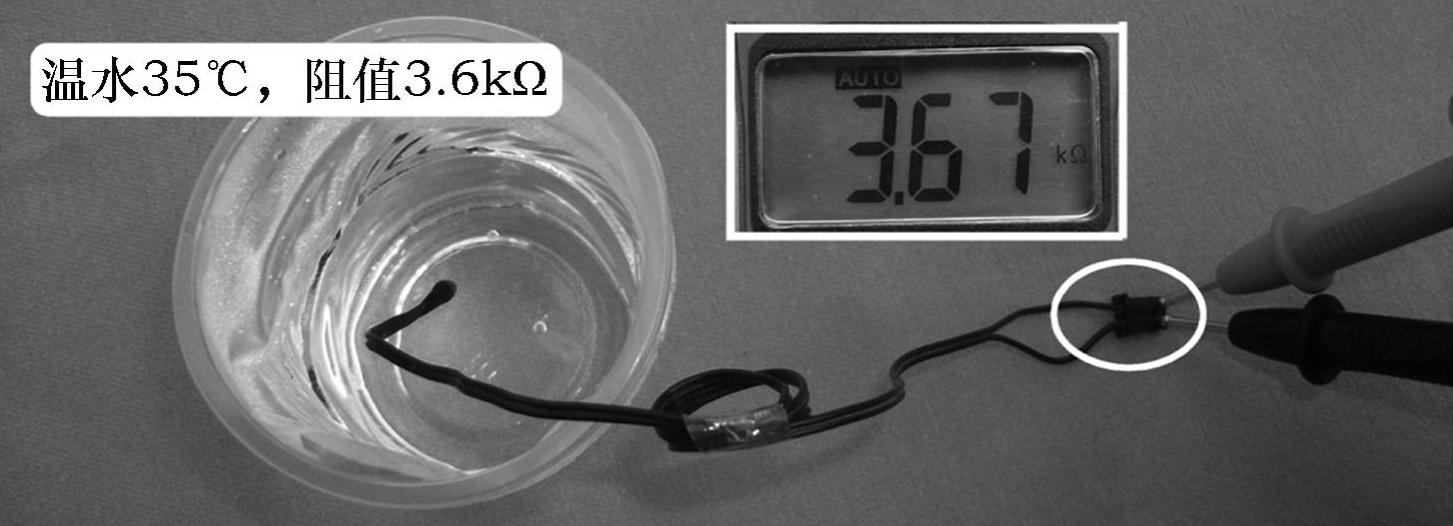

图4-24 加热测量

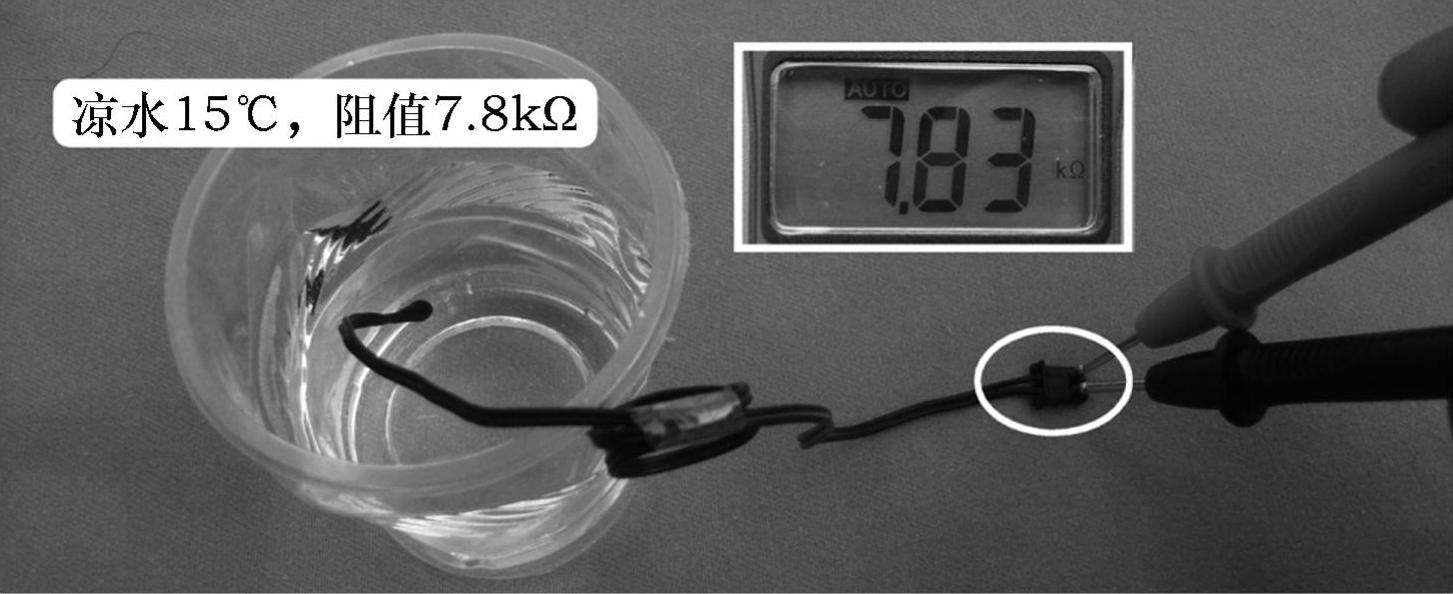

图4-25 降温测量
