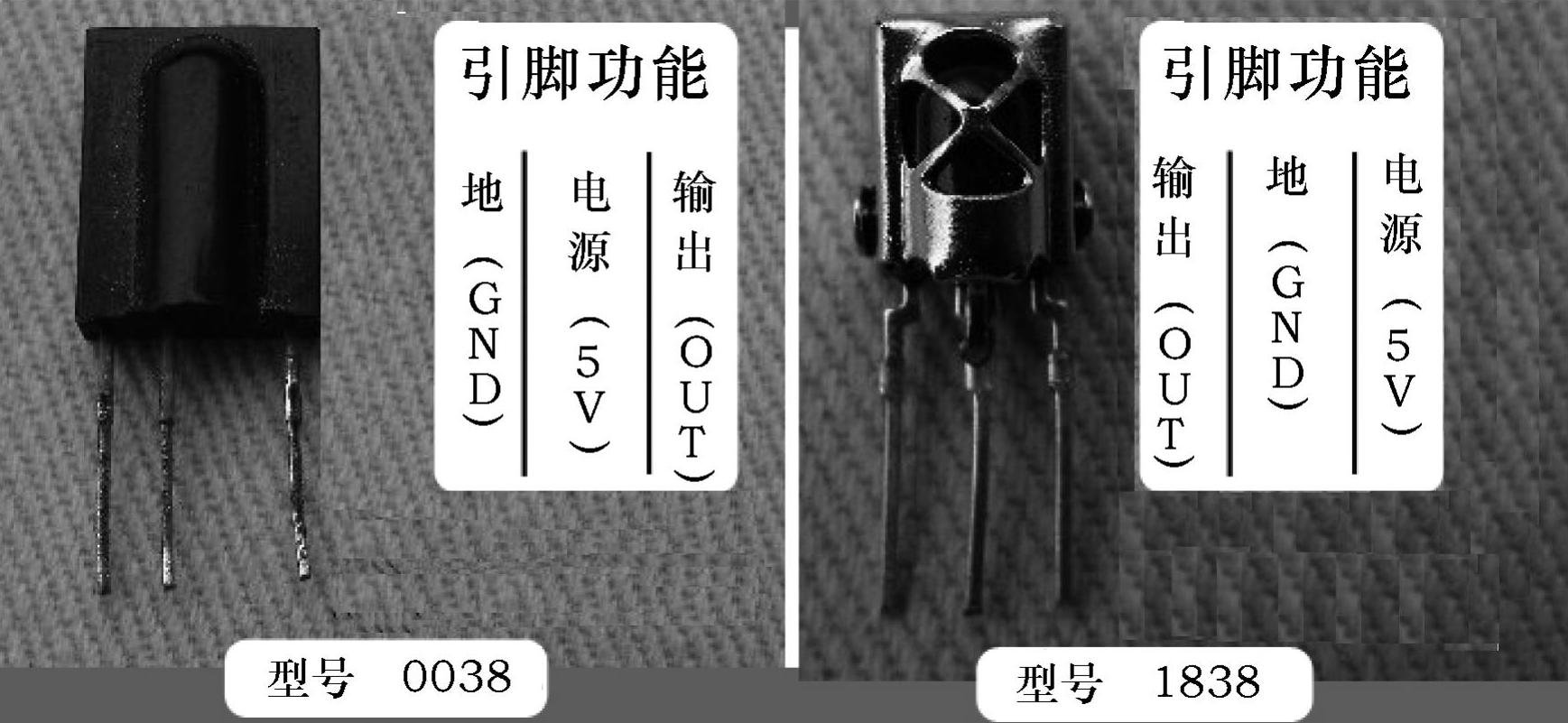

接收器常见型号是0038和1838,其实物外形和引脚功能见图4-13。

图4-13 常用接收器实物外形和引脚功能

1.基础知识

工作电压为直流5V,外观为黑色,部分型号表面有铁皮包裹,通常和发光二极管一起设计在显示板组件上。

接收器将遥控器发射的光信号转换为电信号,并进行放大、滤波和整形,送至CPU相关引脚,CPU内部电路解码后得出遥控器的按键信息,从而对电路进行控制。

2.测量方法

不接收遥控信号在实际维修中属于常见故障,通常为遥控器损坏或接收器损坏。判断遥控器是否发射信号,可用手机的摄像功能判断,方法见第5章的图5-20。

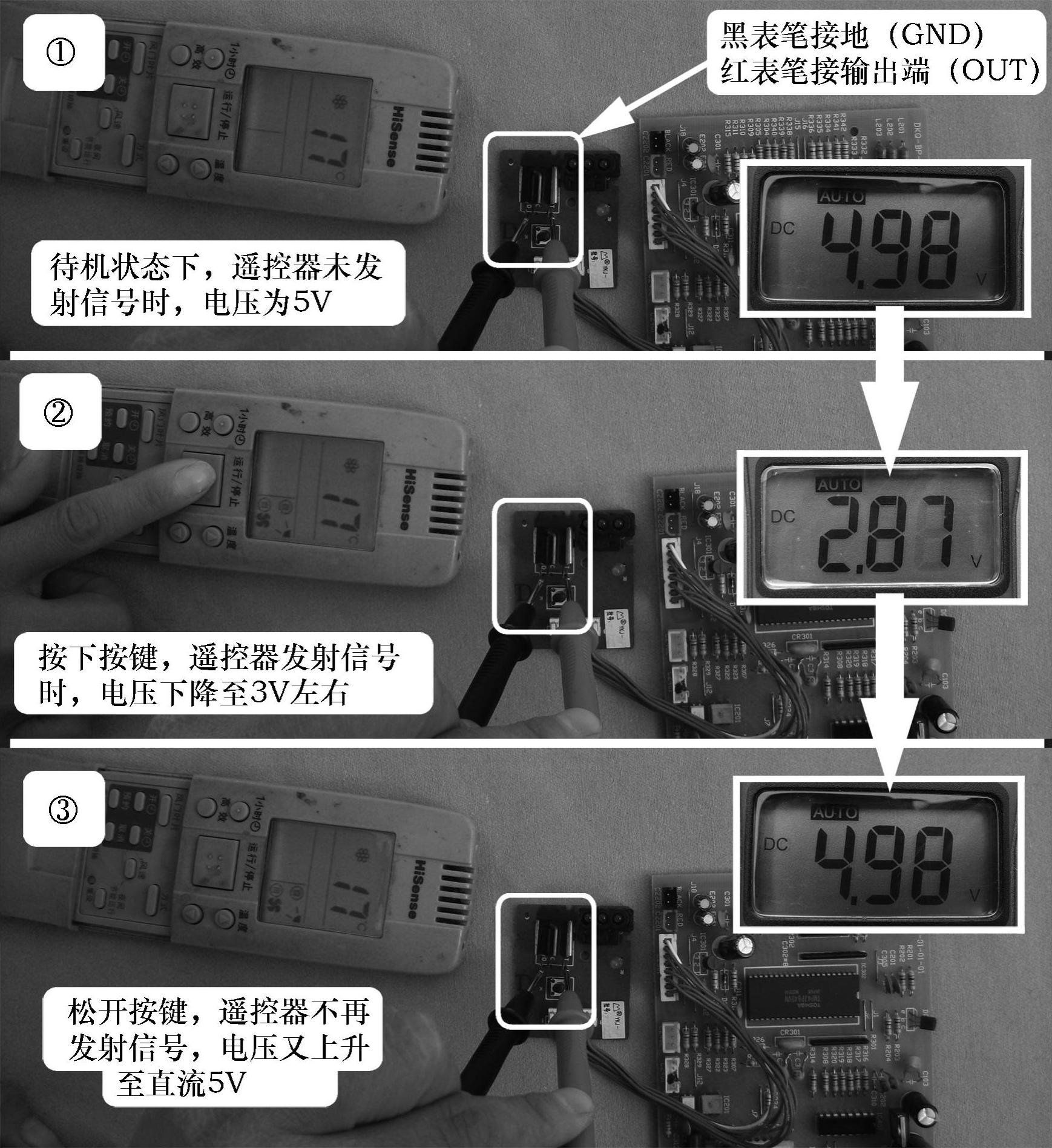

图4-14为测量接收器是否损坏的检修方法。使用万用表直流电压挡,黑表笔接接收器地脚(GND)、红表笔接输出端(OUT),在无信号输入时电压应稳定为5V,如果电压一直在2～4V之间跳动,为接收器漏电损坏,故障表现为有时接收信号有时不能接收信号；按压按键遥控器发射信号时,输出端电压应下降至3V左右,然后再上升至直流5V,如果电压一直不下降保持不变,为接收器不接收遥控信号故障。

图4-14 测量接收器

3.常见故障维修方法

出现不能接收遥控信号故障,在实际维修中占到很大比例,为空调器通病,故障一般使用3年左右出现,原因为某些型号的接收器使用铁皮固定,并且引脚较长,在天气潮湿时,接收器受潮,3个引脚发生氧化锈蚀,使接收导电能力变差,导致不能接收遥控信号故障。(www.daowen.com)

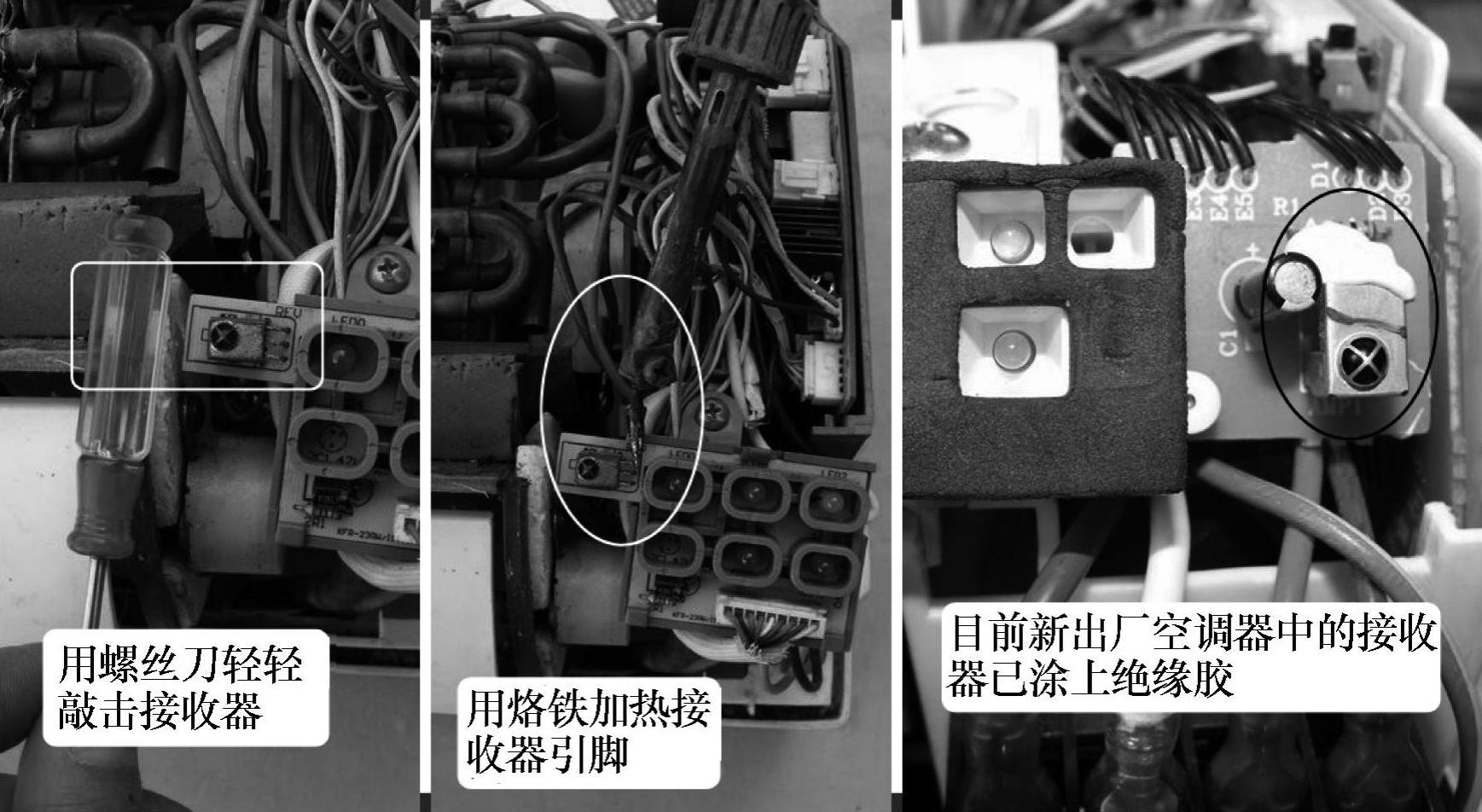

实际上门检修时,如果用螺丝刀把轻轻敲击或用烙铁加热接收器,见图4-15,均能使故障暂时排除,但不久还会再次出现故障。根本解决方法为更换接收器,并且在引脚上面涂上一层绝缘胶,使引脚不与空气接触。

图4-15 接收器涂胶部位和应急修理方法

4.接收器互换

接收器常用0038和1838两种型号,其作用都是将遥控器信号处理后送至CPU。维修时,如果检查接收器损坏而无相同配件更换时,可以使用另外的型号代换；两种接收器功能引脚顺序不同,在代换时要更改顺序,方法如下。

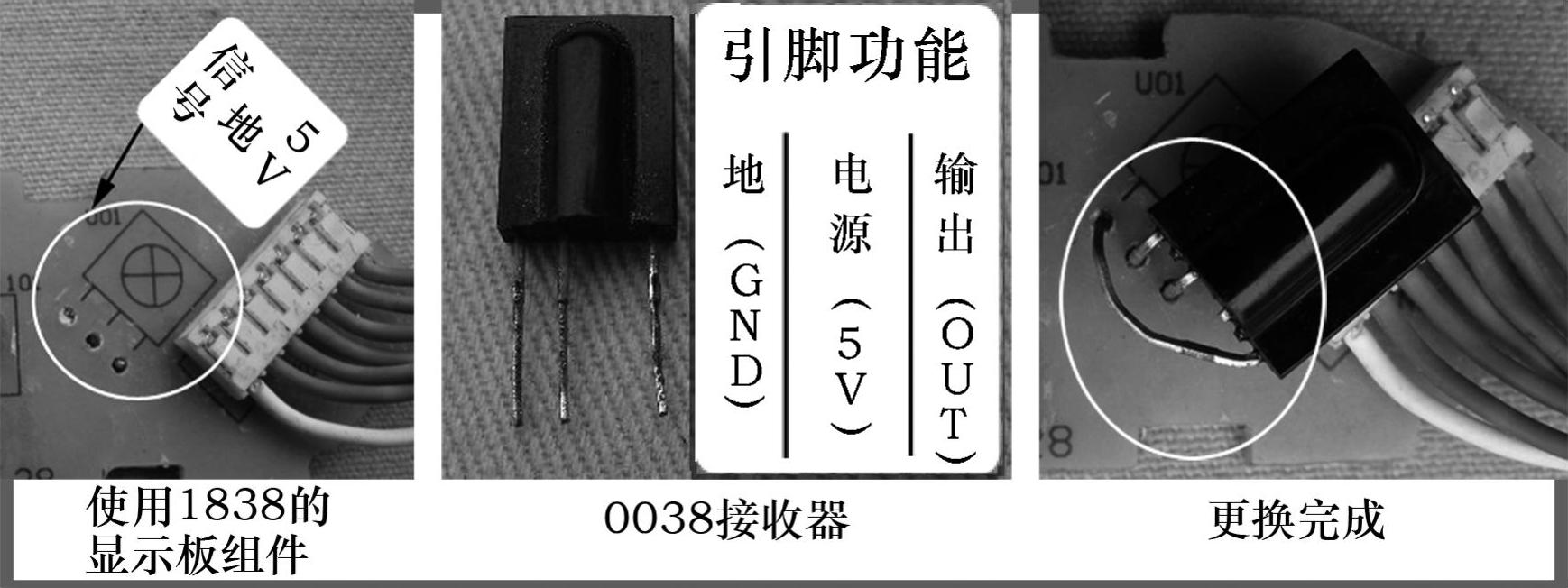

图4-16为使用0038接收器的显示板组件用1838代换:将引脚掰弯,按功能焊入显示板组件。

图4-16 使用0038接收器的显示板组件用1838代换

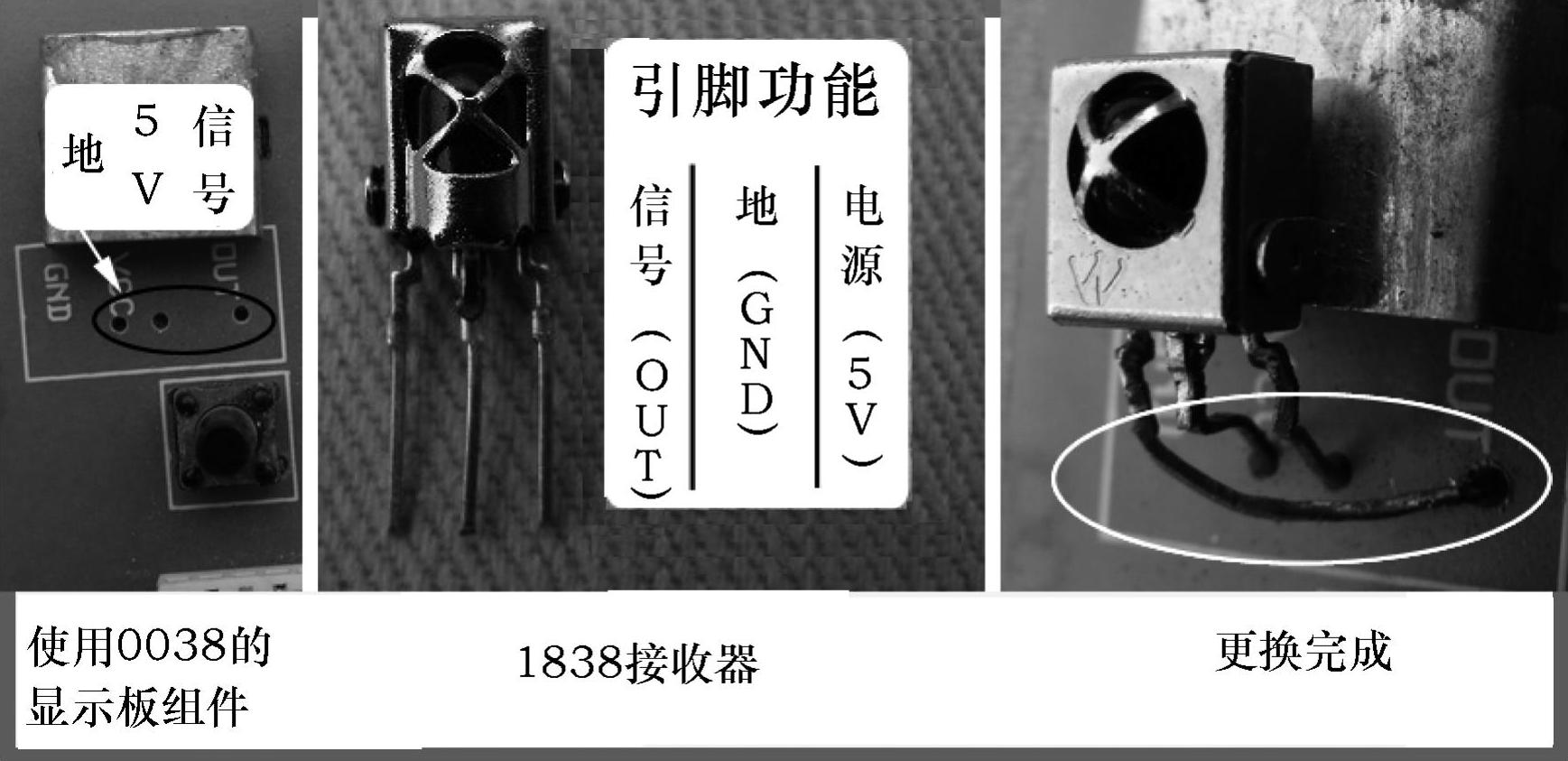

图4-17为使用1838接收器的显示板组件用0038代换:将引脚掰弯,按功能焊入显示板组件。

图4-17 使用1838接收器的显示板组件用0038代换
