1.主板交流220V供电和压缩机引线端子

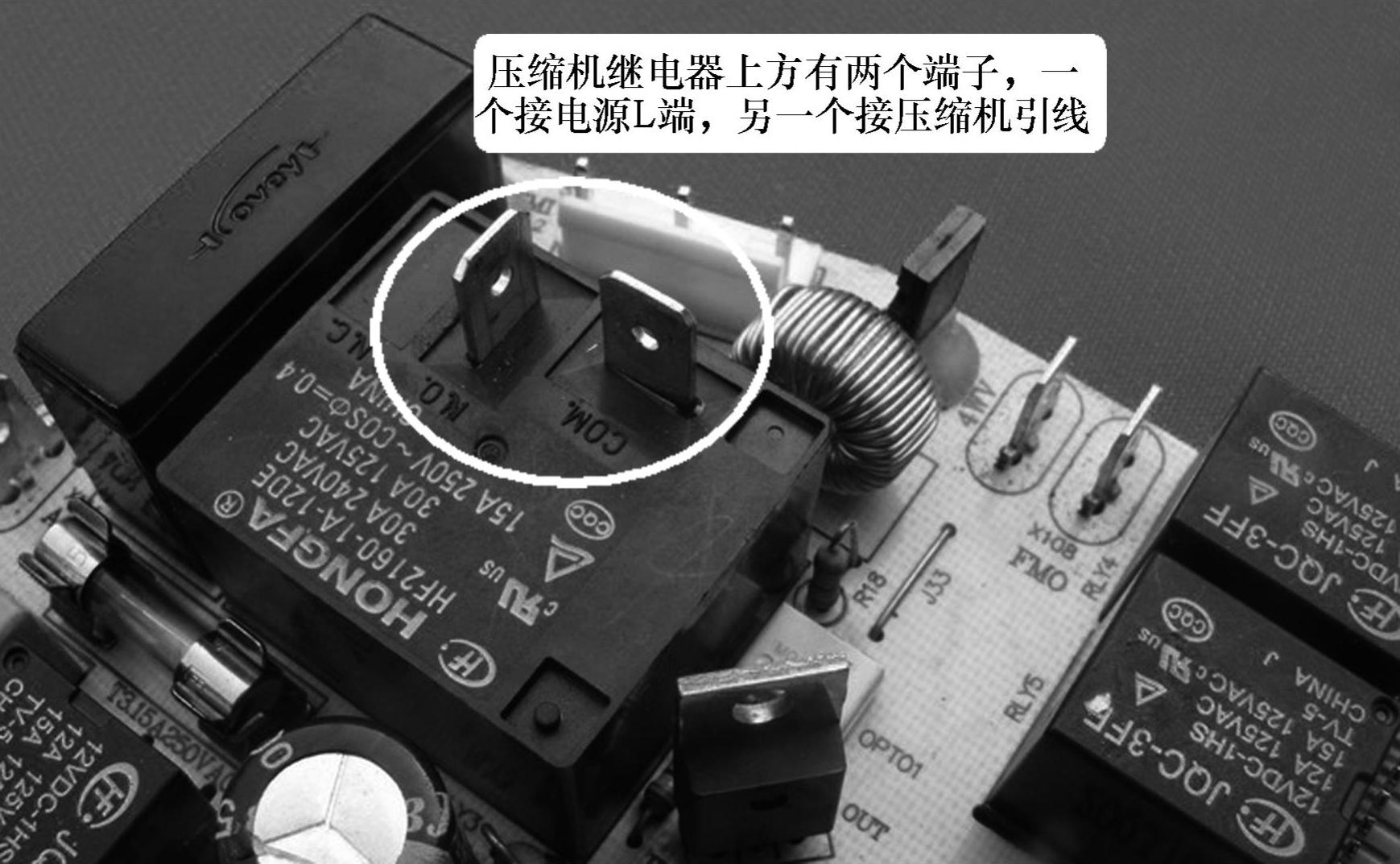

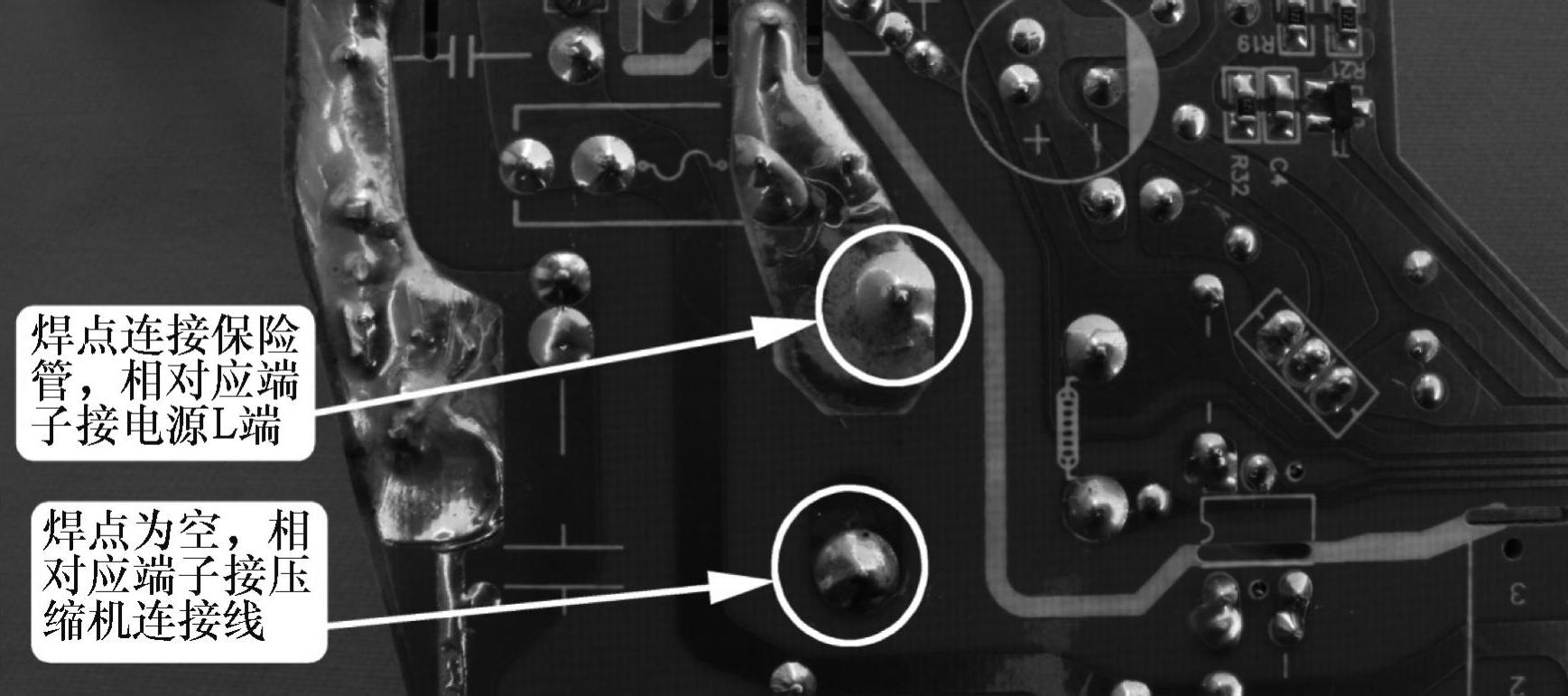

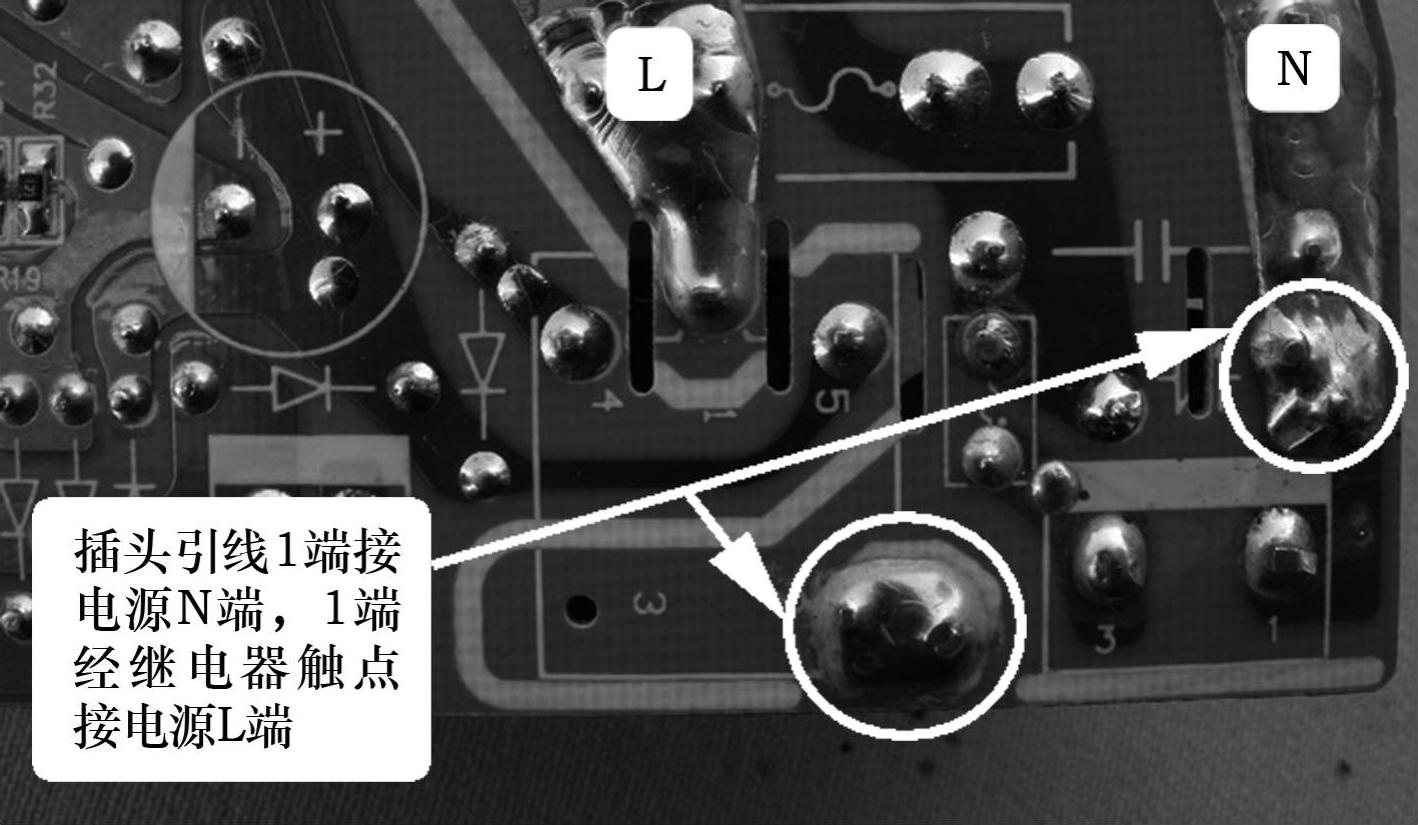

电源L端设计在压缩机继电器的端子上,端子下方焊点和保险管连接,压缩机引线端子下方焊点为空,设计特点见图3-12和图3-13。

图3-12 压缩机继电器端子正面视图

图3-13 压缩机继电器端子反面视图

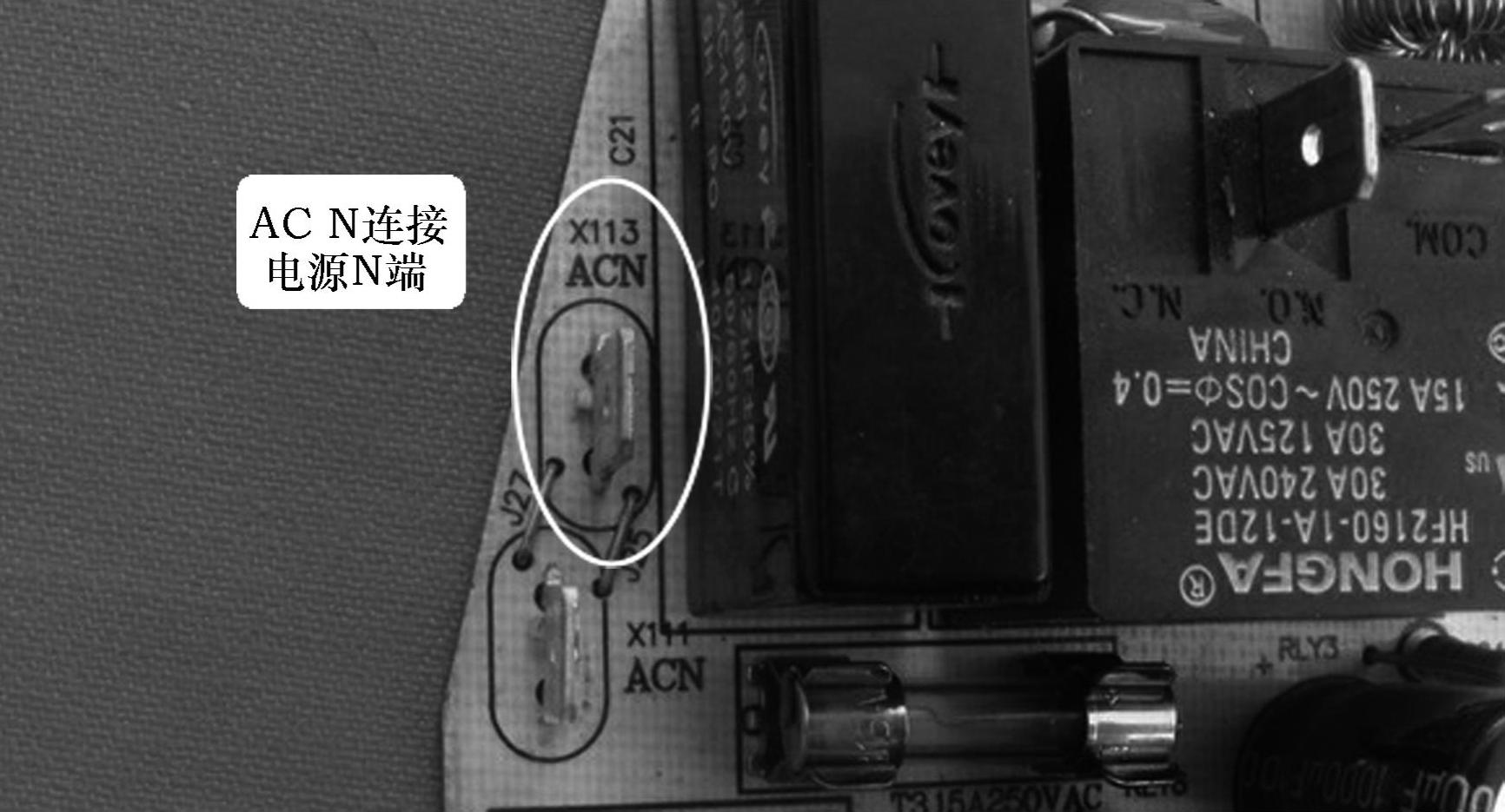

电源N端则是电源插头直接供给,主板上标有“N”标记,设计特点见图3-14。

图3-14 电源N端

2.变压器初级插座

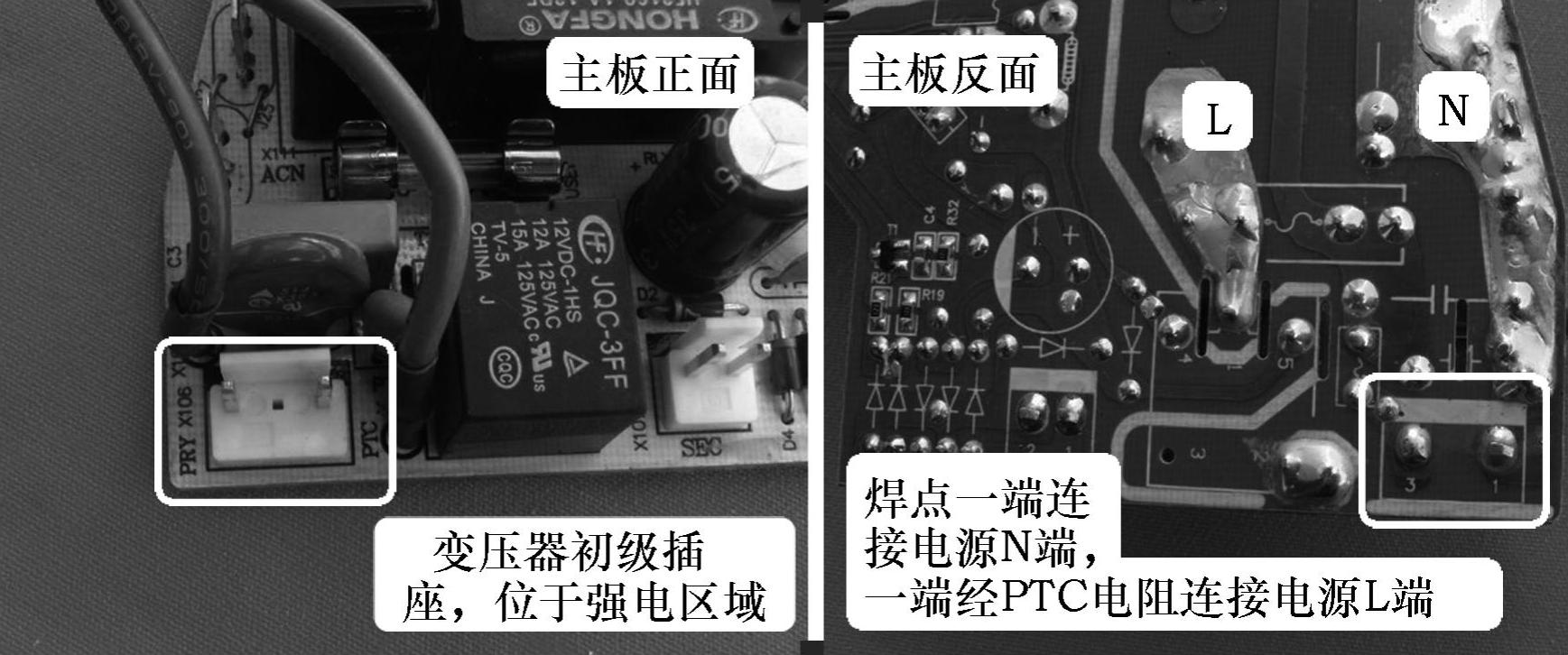

设计特点见图3-15,2针插座设计在强电区域,1针连接保险管(即电源L端),1针连接电源N端。

图3-15 变压器初级插座

3.变压器次级插座

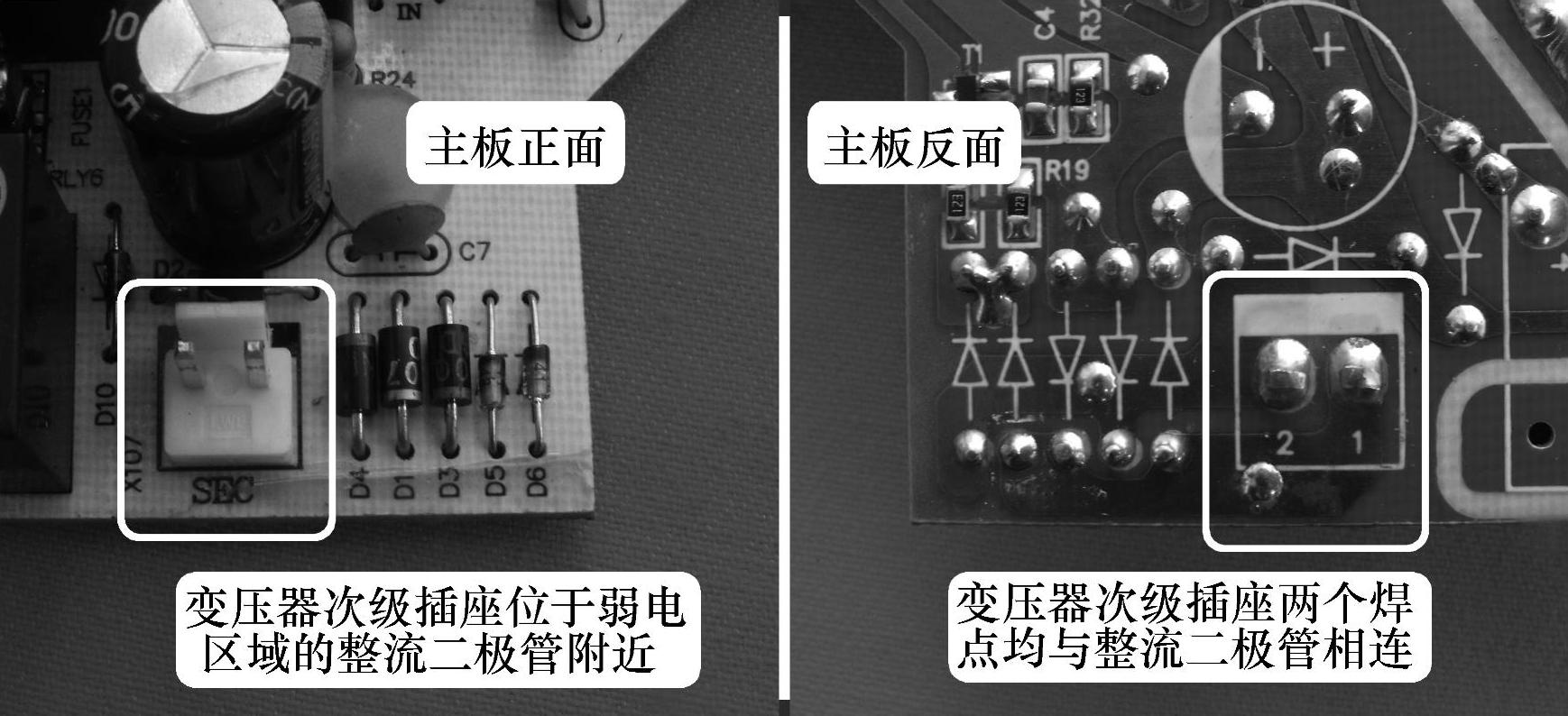

设计特点见图3-16,2针插座设计在弱电区域,也就是和4个整流二极管(或硅桥)最近的插座,2针均和整流二极管连接。

图3-16 变压器次级插座

4.传感器插座

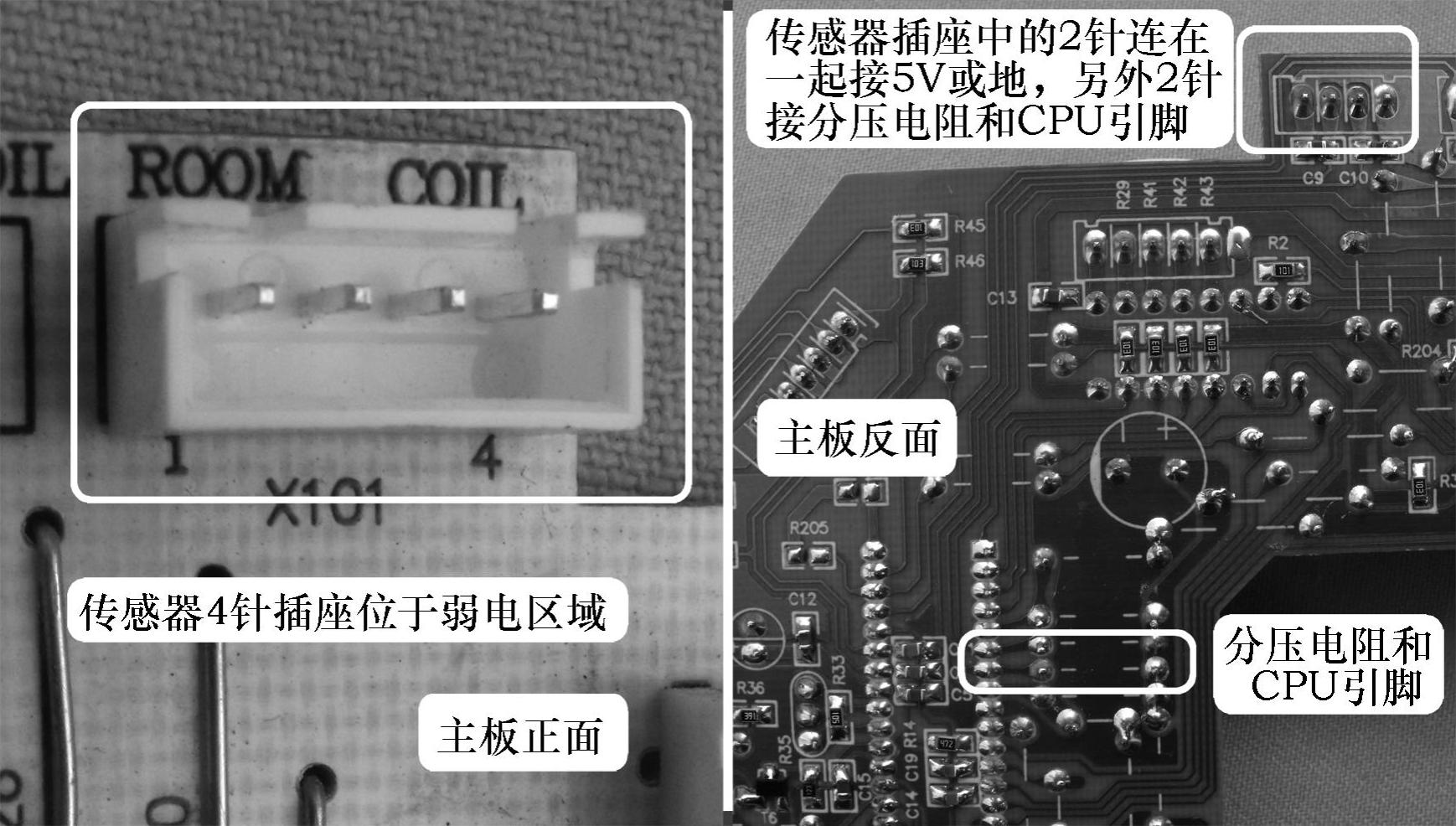

①环温和管温传感器共用一个插座:见图3-17,其中2针连在一起接5V电源(或直流电源地端),另外2针接分压电阻。

图3-17 环温和管温传感器插座(1个4针插座)

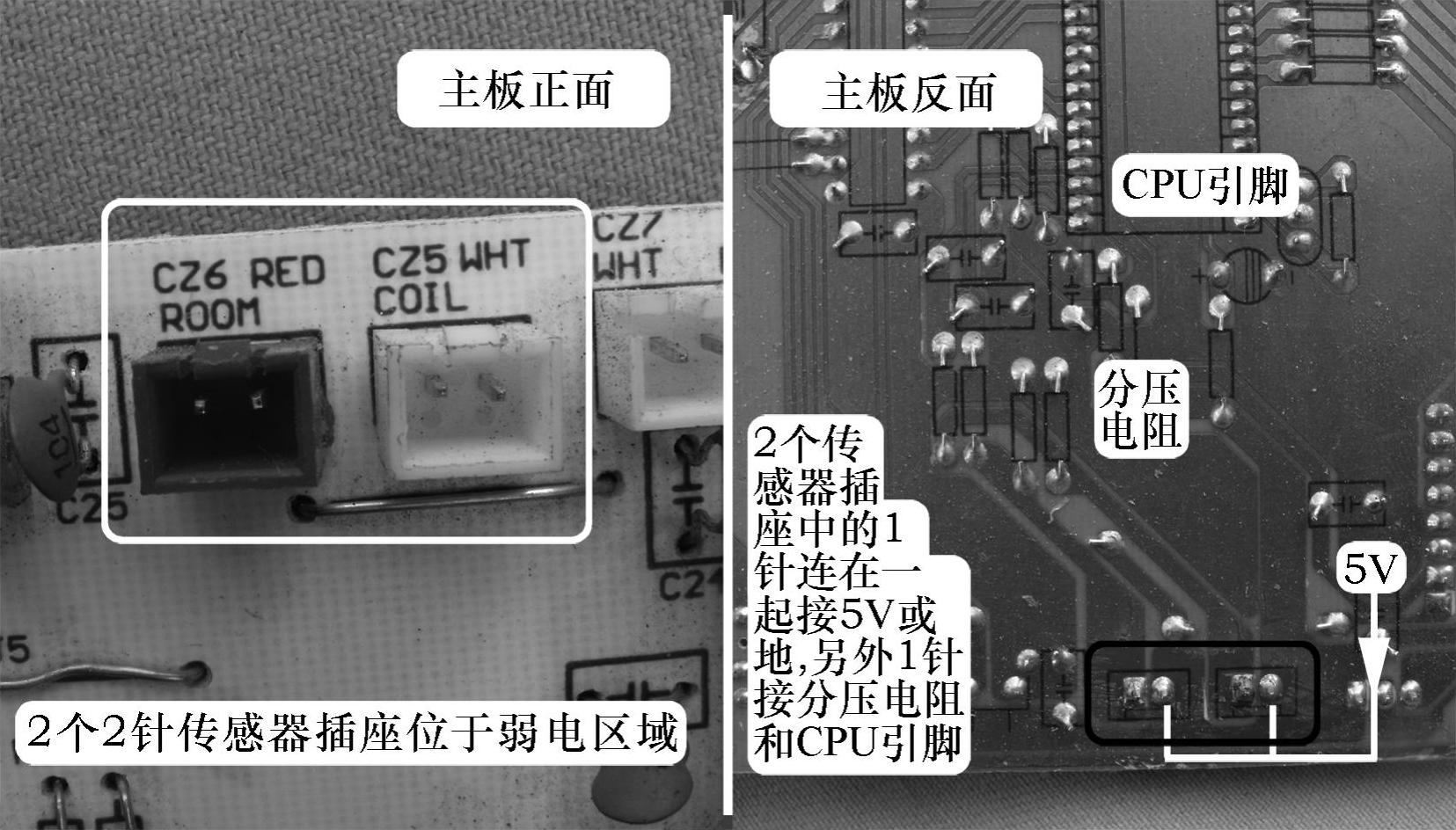

②也有一种为两个2针插座:见图3-18,环温和管温传感器两个插座均为2针,位于主板弱电区域,两个插座的其中1针连在一起接直流5V或地,而另1针接分压电阻送至CPU引脚。

图3-18 环温和管温传感器插座(2个2针传感器插座)

5.步进电机插座

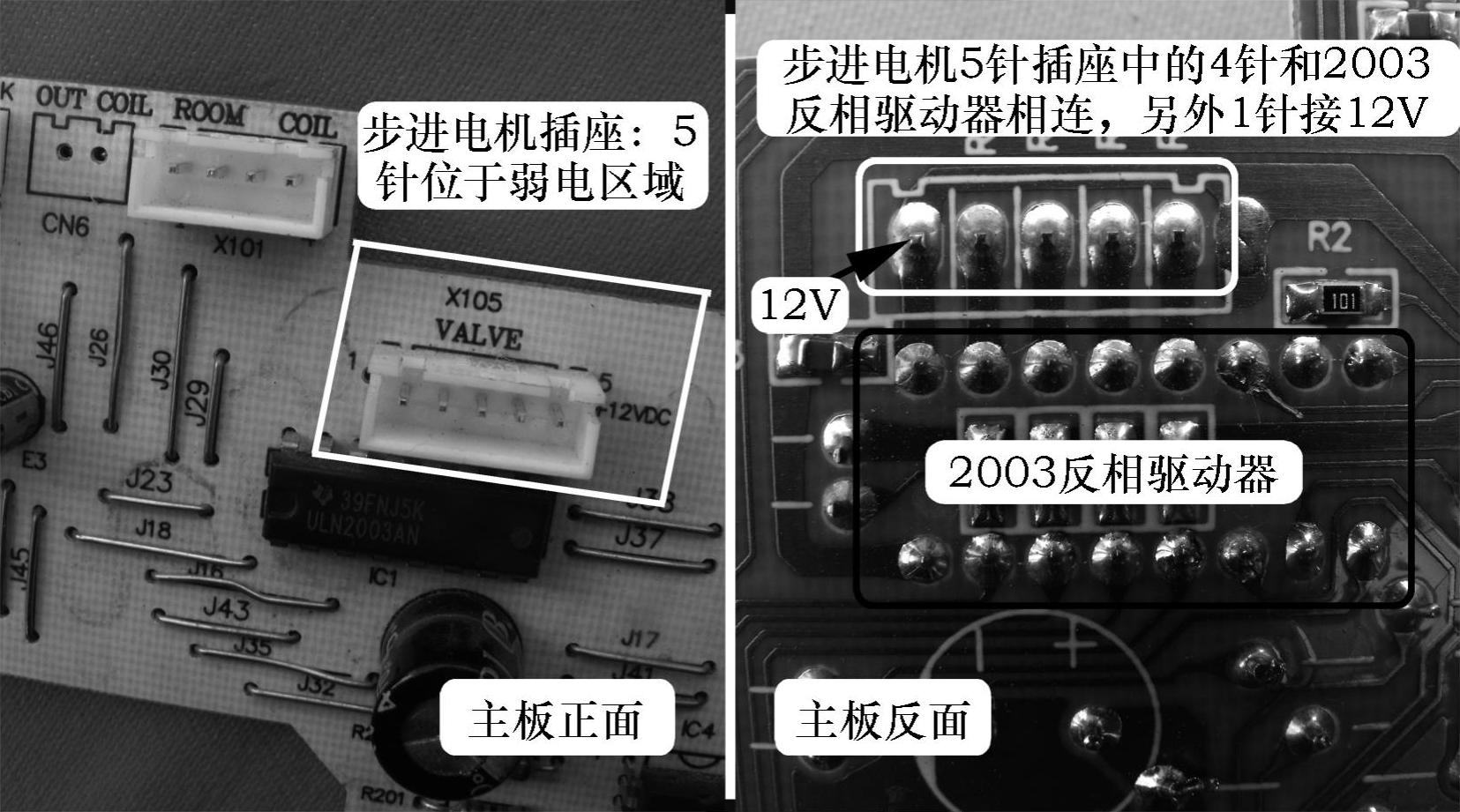

设计特点见图3-19,5针插座设计在弱电区域,其中1针接直流12V电压,另外4针接反相驱动器。

图3-19 步进电机插座(www.daowen.com)

6.显示板组件(接收器和指示灯)插座

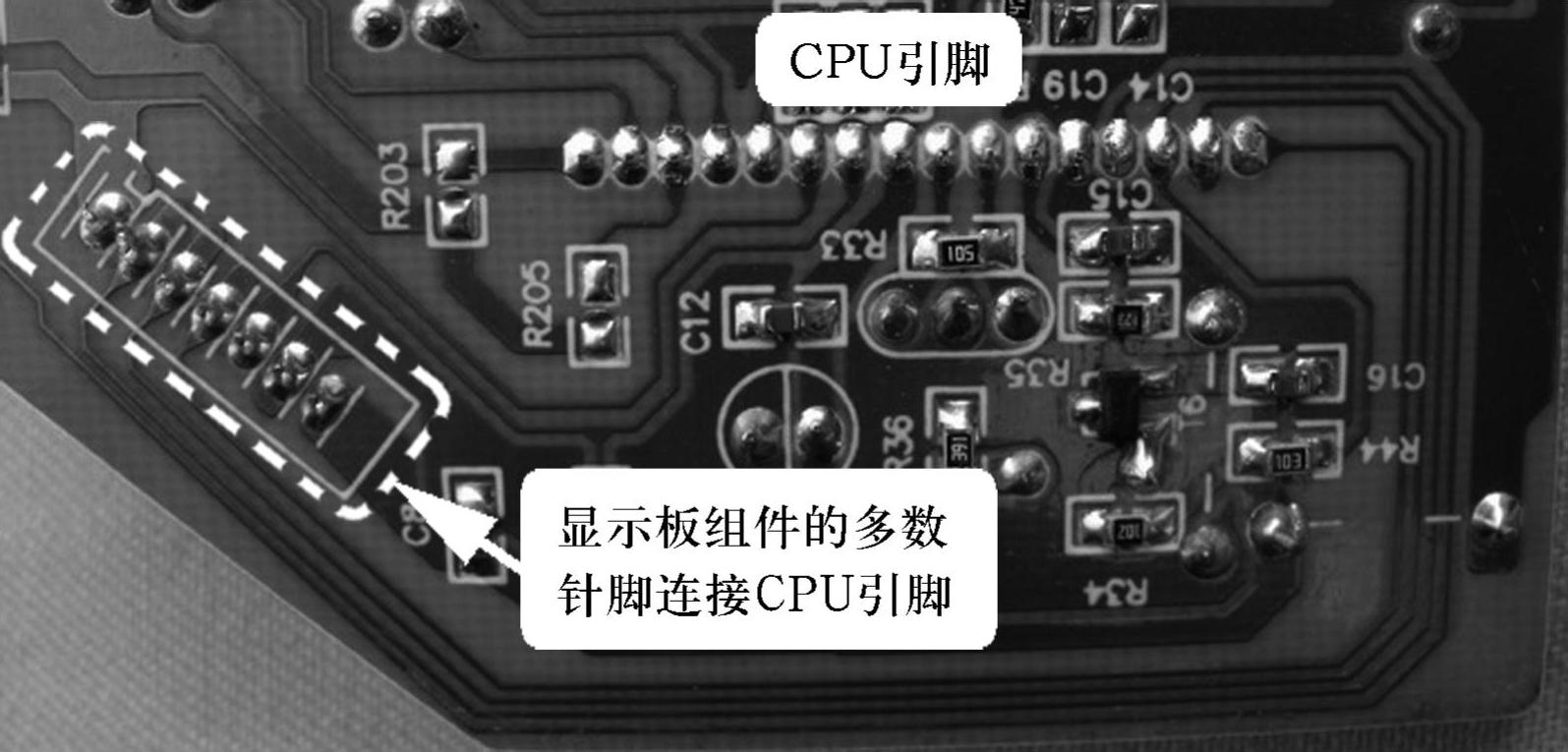

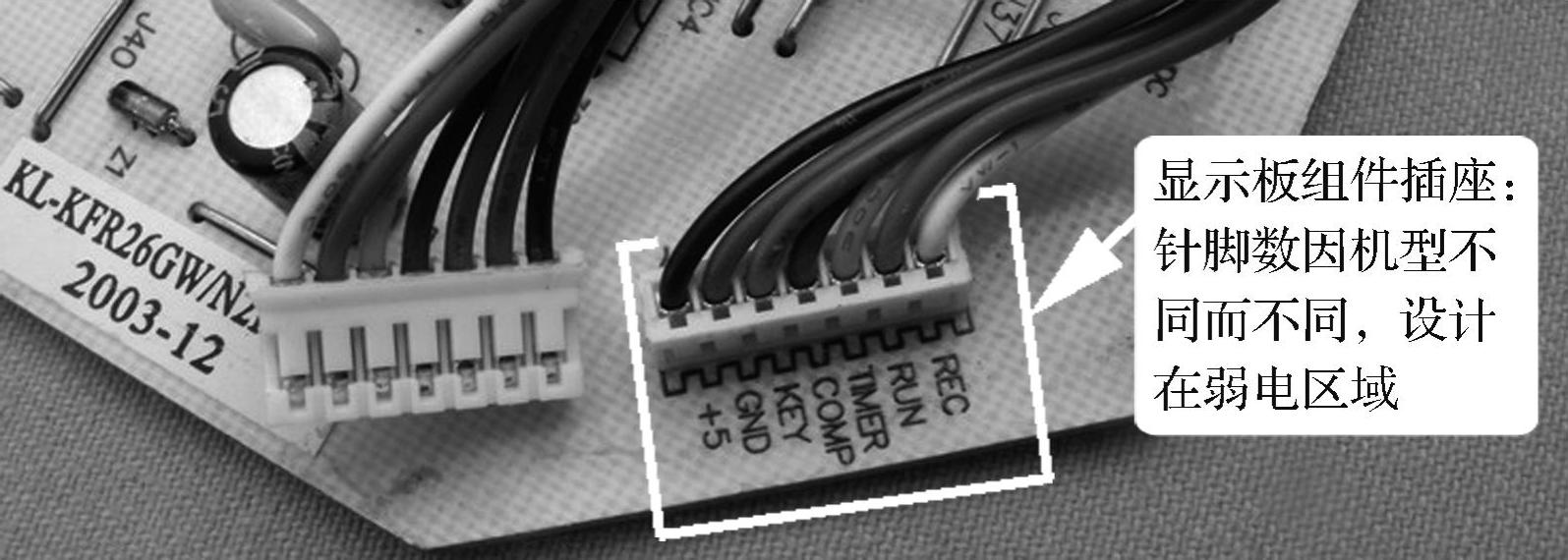

设计特点见图3-20和图3-21,针数根据指示灯数量而定,设计在弱电区域；插座设计特点是除直流电源地和5V两个引针外,其余全部与CPU相连。

图3-20 显示板组件插座正面视图

图3-21 显示板组件插座反面视图

7.霍尔反馈插座

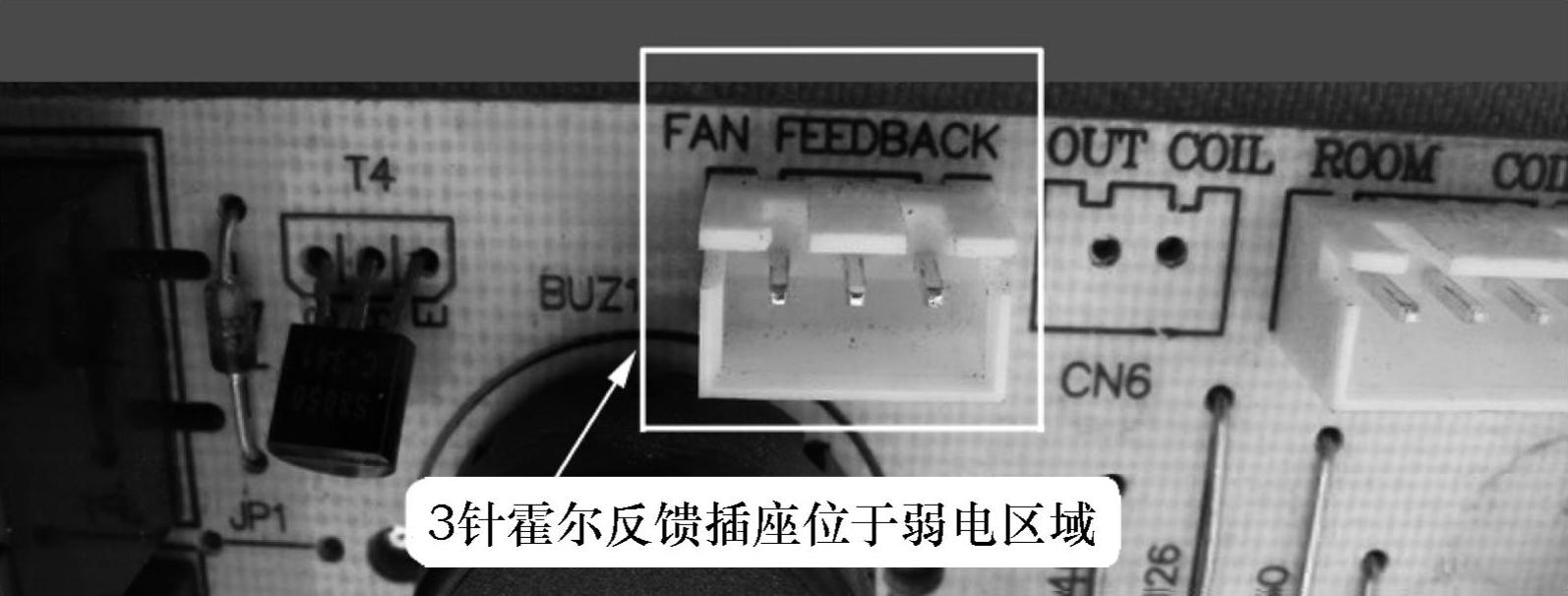

设计特点见图3-22和图3-23,3针插座设计在弱电区域,1针接5V电压,1针接地,而另1针通过电阻接CPU。

图3-22 霍尔反馈插座正面视图

图3-23 霍尔反馈插座反面视图

8.PG电机插座

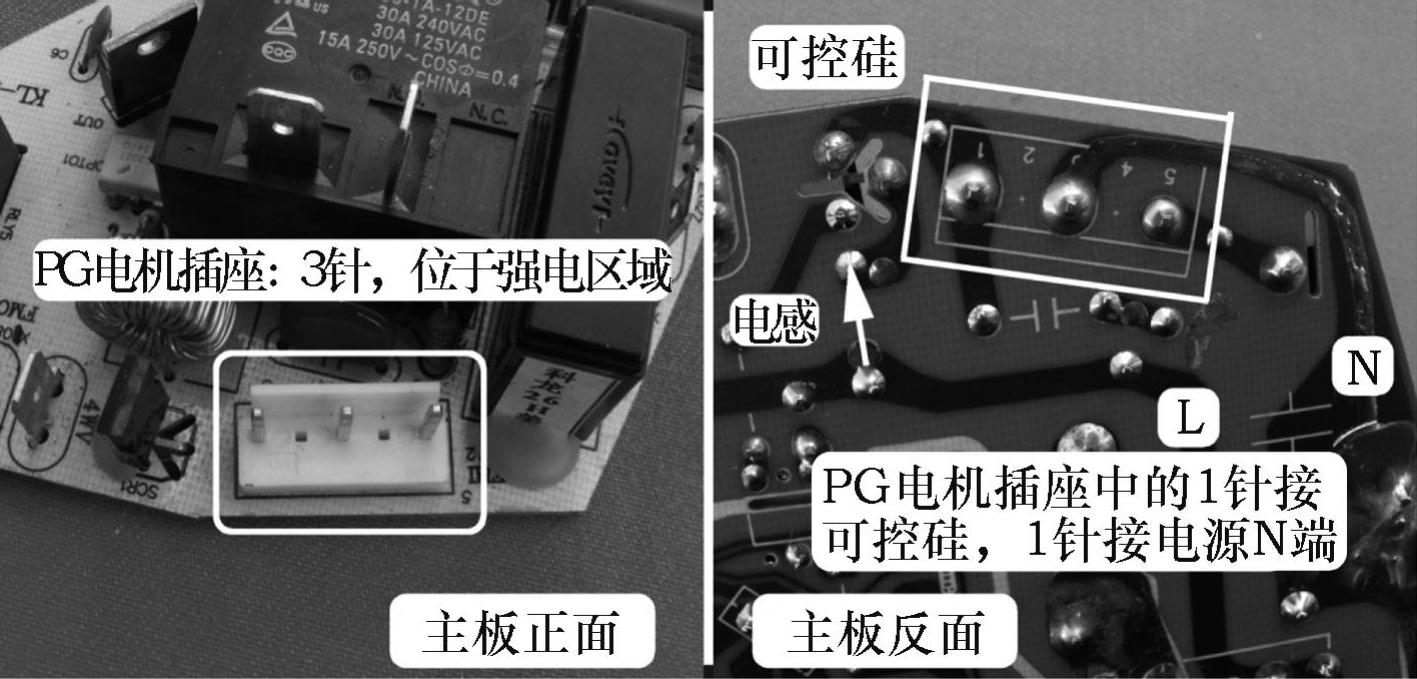

设计特点见图3-24,3针插座设计在强电区域,1针接光耦可控硅,1针接电容,另1针接电源N端。

图3-24 PG电机插座

9.室外风机和四通阀线圈输出引线

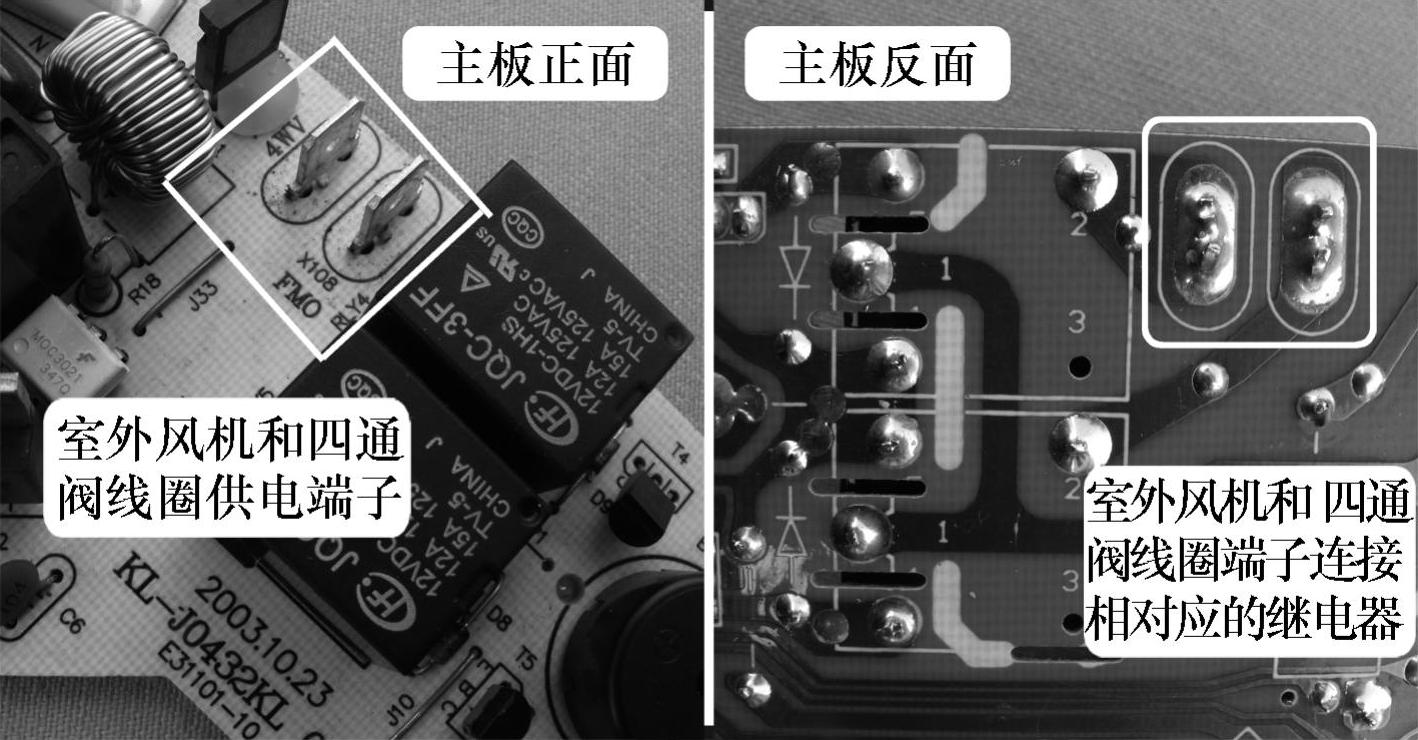

设计特点见图3-25,设计在强电区域,引线端子与继电器相连。

图3-25 室外风机和四通阀线圈供电端子

注:室外风机和四通阀线圈引线一端连接继电器(继电器型号相同),另一端接在室内机接线端子上,如果主板没有特别注明,区分比较困难,可以通过室内机外壳上电气接线图上的标识判断。

10.辅助电加热插头

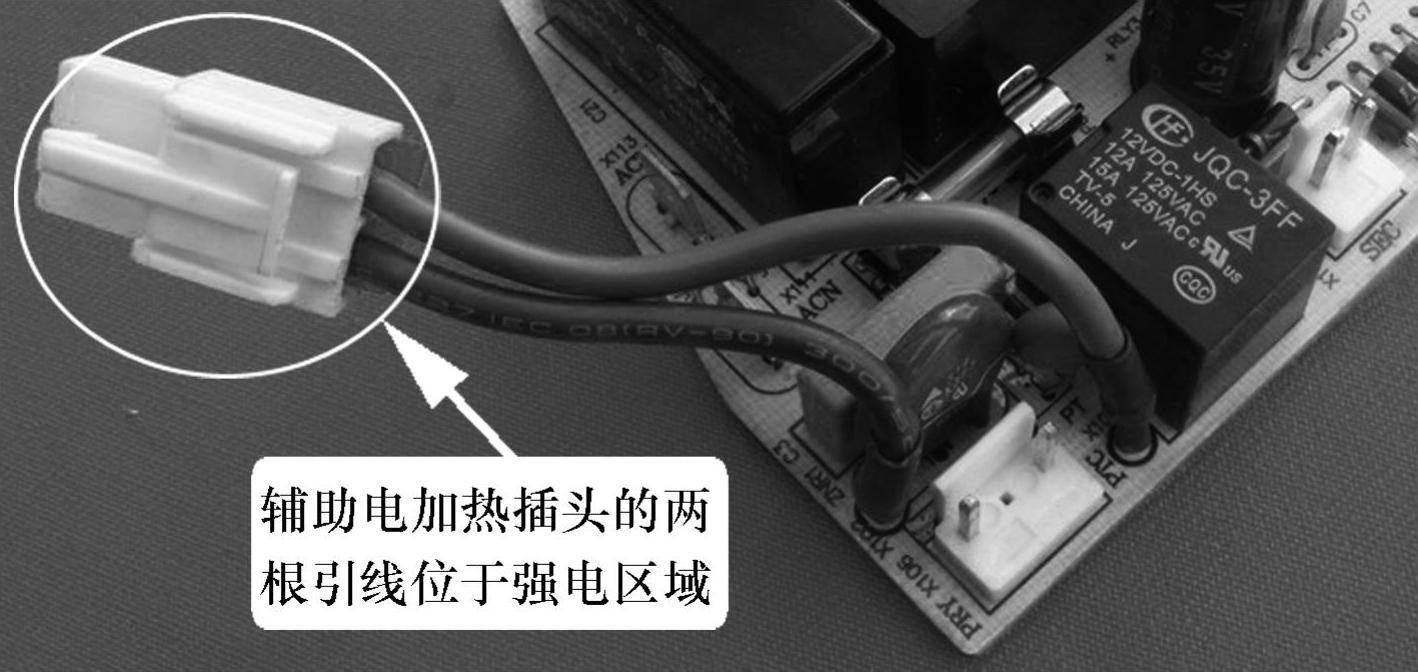

设计特点见图3-26和图3-27,2针插座设计在强电区域,1针接N端,1针接继电器(体积通常比室外风机使用的继电器大一些)。

图3-26 辅助电加热插头正面视图

图3-27 辅助电加热插头反面视图
