【摘要】:①主板根据工作电压不同,设计为两个区域:交流220V为强电区域,直流5V和12V为弱电区域。图3-10和图3-11为主板强-弱电区域分布的正面视图及反面视图。③弱电区域插座设计特点:2针插座接传感器,3针插座接风机霍尔反馈,5针插座接步进电机,多针插座接显示板组件。通常有两种设计方法:一是直接焊在主板上;二是与指示灯、接收器一起共同设计在显示板组件上。
①主板根据工作电压不同,设计为两个区域:交流220V为强电区域,直流5V和12V为弱电区域。图3-10和图3-11为主板强-弱电区域分布的正面视图及反面视图。

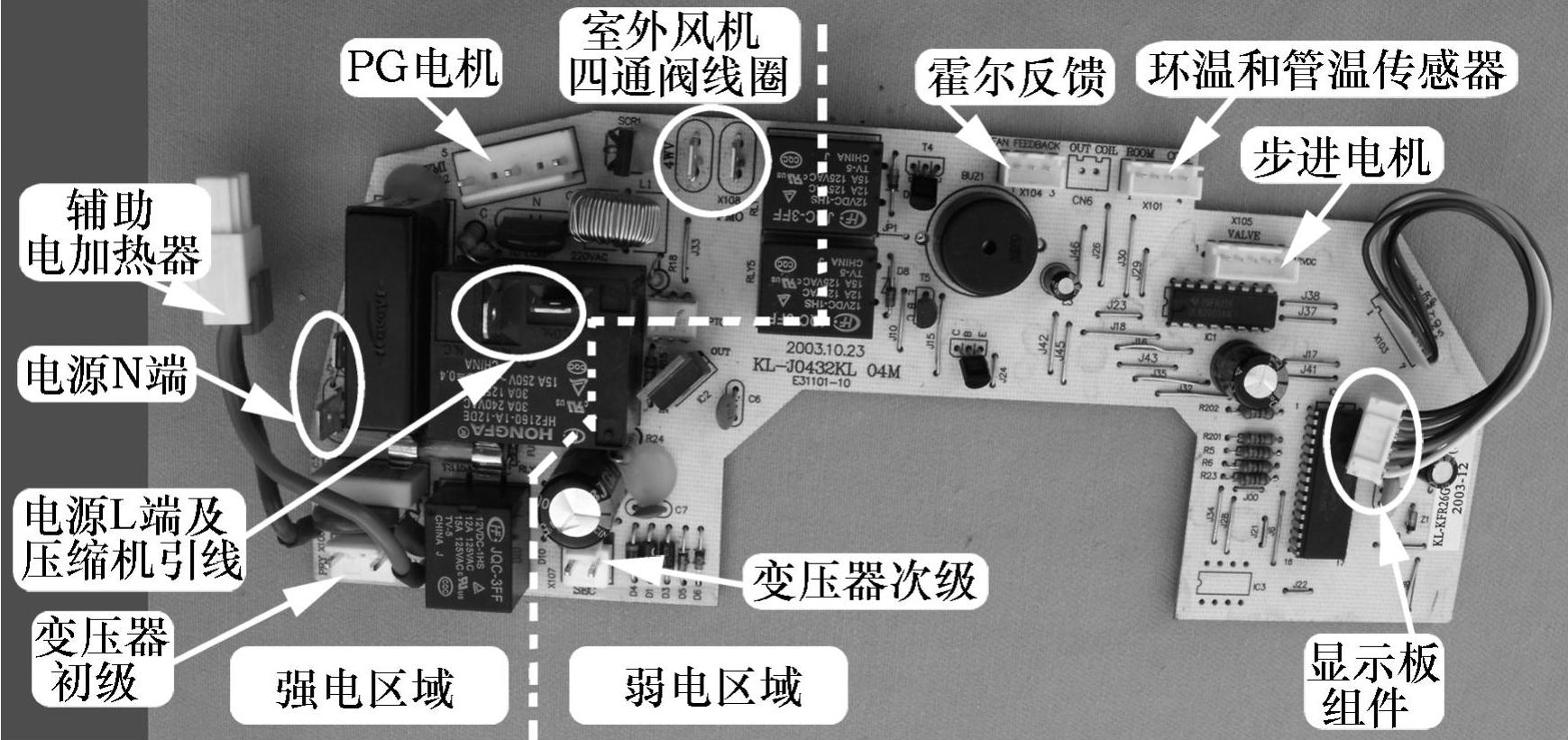

图3-10 主板强-弱电区域分布正面视图

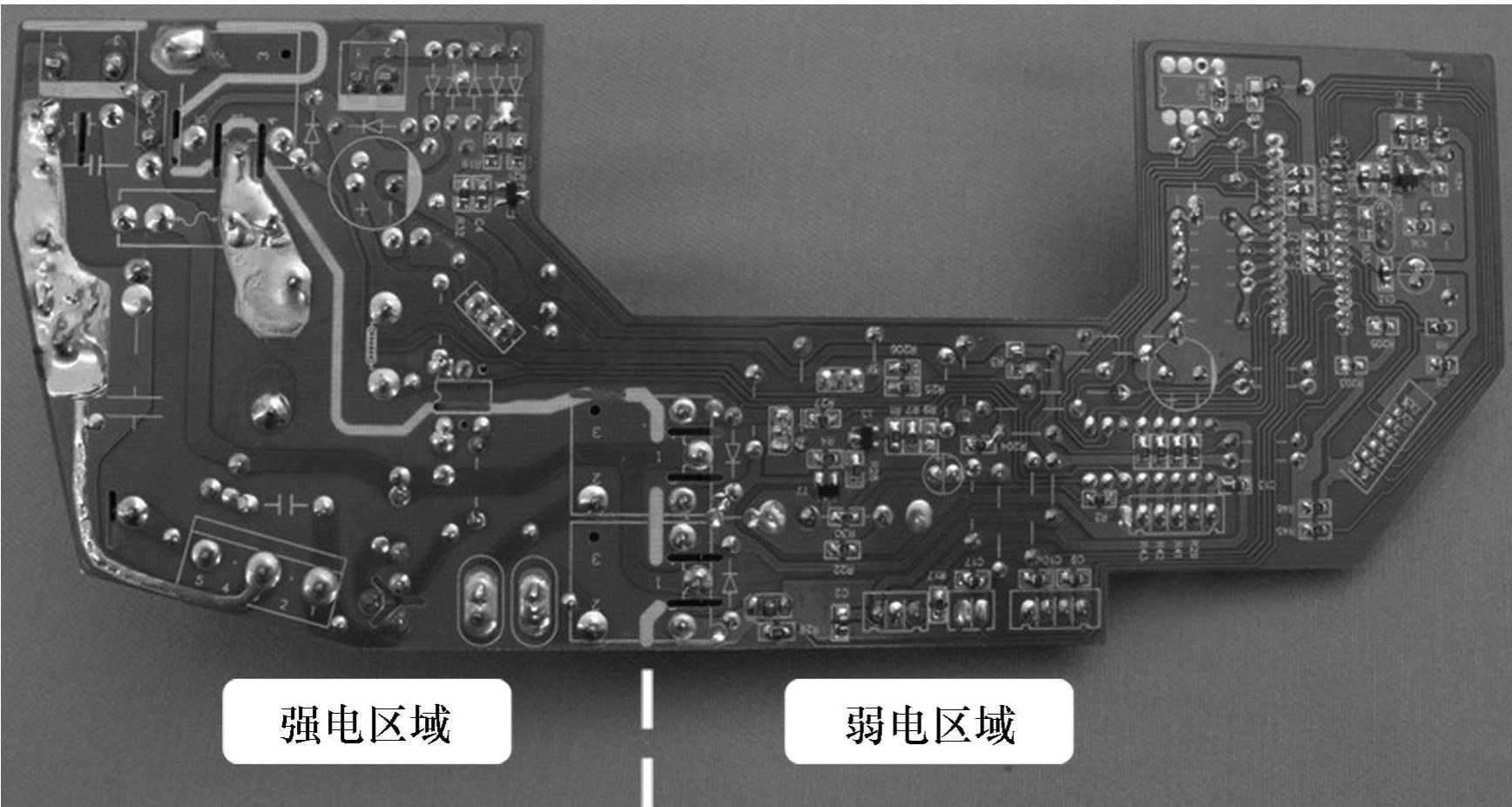

图3-11 主板强-弱电区域分布反面视图
②强电区域插座设计特点:大2针插座与压敏电阻并联的接变压器初级,小2针插座(在整流桥附近)的接变压器次级,最大的3针插座接室内风机,压缩机继电器一端(下方焊点接保险管)的接L端供电,另一端接压缩机引线,另外两个继电器的引线接室外风机和四通阀线圈引线。(www.daowen.com)
③弱电区域插座设计特点:2针插座接传感器,3针插座接风机霍尔反馈,5针插座接步进电机,多针插座接显示板组件。
④通过指示灯可以了解空调器的运行状态,通过接收器则可以改变空调器的运行状态,两者都是CPU与外界通信的窗口,因此通常将指示灯和接收器、应急开关等单独设计在一块电路板上,称为显示板组件(也可称显示电路板)。
⑤应急开关是在没有遥控器的情况下能够使用空调器。通常有两种设计方法:一是直接焊在主板上;二是与指示灯、接收器一起共同设计在显示板组件上。
⑥空调器工作电源交流220V供电L端是通过压缩机继电器上的接线端子输入,而N端则是直接输入。
⑦室外机负载(压缩机、室外风机和四通阀线圈)均为交流220V供电,三个负载共用N端,由电源插头通过室内机接线端子和室内外机连接线直接供给;每个负载的L端供电则是主板通过控制继电器触点闭合和断开完成的。
