收氟即回收制冷剂,将室内机蒸发器和连接管道的制冷剂回收至室外机冷凝器的过程,是移机或维修蒸发器、连机管道前的一个重要步骤。收氟时,必须使空调器运行在制冷模式下,且压缩机正常运行。

1.开启空调器方法

如果房间温度较高(如夏季),则可以用遥控器直接选择制冷模式,温度设定到最低16℃即可。

如果房间温度较低(如冬季),应参照图2-22,选择以下三种方法中的一种。

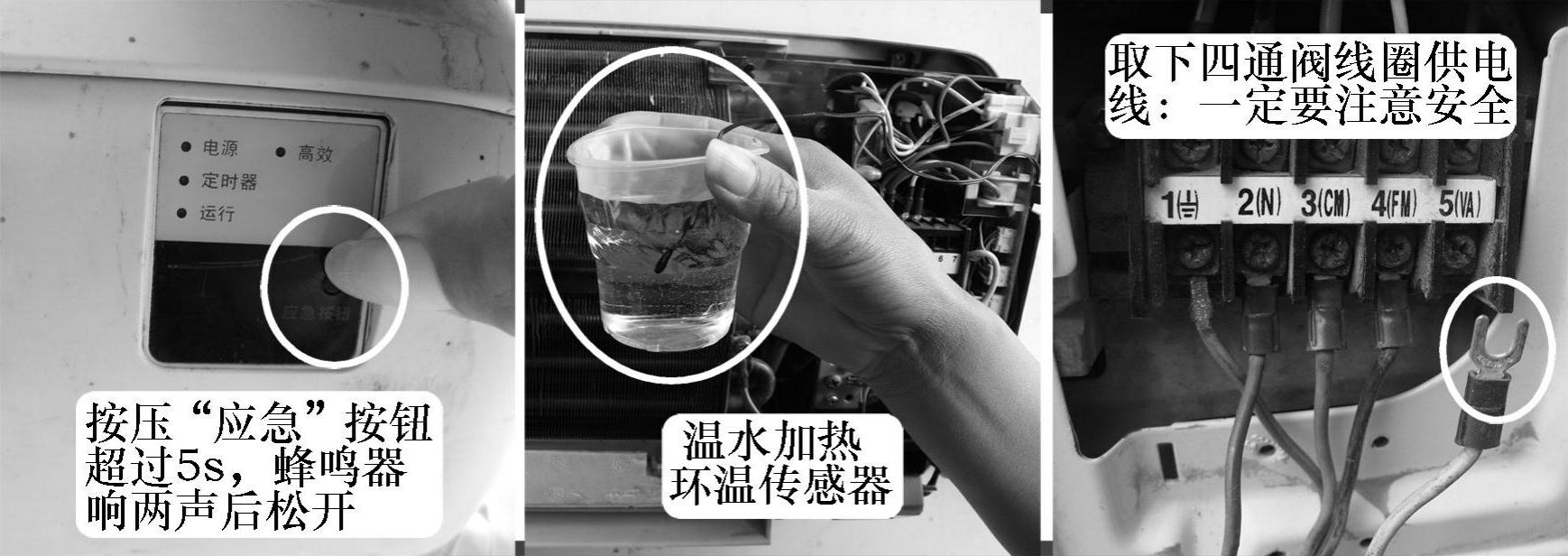

图2-22 强制制冷开机的三种方法

①按压室内机显示板组件上的“应急开关”按键超过5s,使空调器运行在应急制冷模式下(此种方法对某些空调器可能不起作用)。

②用温水加热室内环温传感器探头,使之检测温度上升,再用遥控器设定制冷模式即可开机。

③制热模式下在室外机接线端子处取下四通阀线圈引线,强制断开四通阀线圈供电,空调器即可运行在制冷模式下(使用此种方法要注意安全)。

2.操作顺序

图2-23为收氟操作流程,步骤如下。

①取下室外机二通阀和三通阀的堵帽。(www.daowen.com)

②用内六方扳手关闭二通阀阀芯,蒸发器和连机管道的制冷剂通过压缩机排气管储存在室外机的冷凝器中。

③在空调器运行约1min后(本处指1P空调器运行时间),关闭三通阀阀芯,如果对时间掌握不好,可以在三通阀检修口处接上压力表,观察压力回到负压范围内时再快速关闭三通阀阀芯。

④空调器运行符合时间要求或压力表指针回到负压范围内时,快速关闭三通阀阀芯。

⑤遥控器关机,拔下电源插头,并使用扳手取下细管螺母。

⑥取下粗管螺母。

⑦在室外机接线端子处取下连机线。

⑧在室外机接口处取下连机管道排气管(细管)和回气管(粗管),并用胶布封好接口,防止管道内进入水分或脏物。

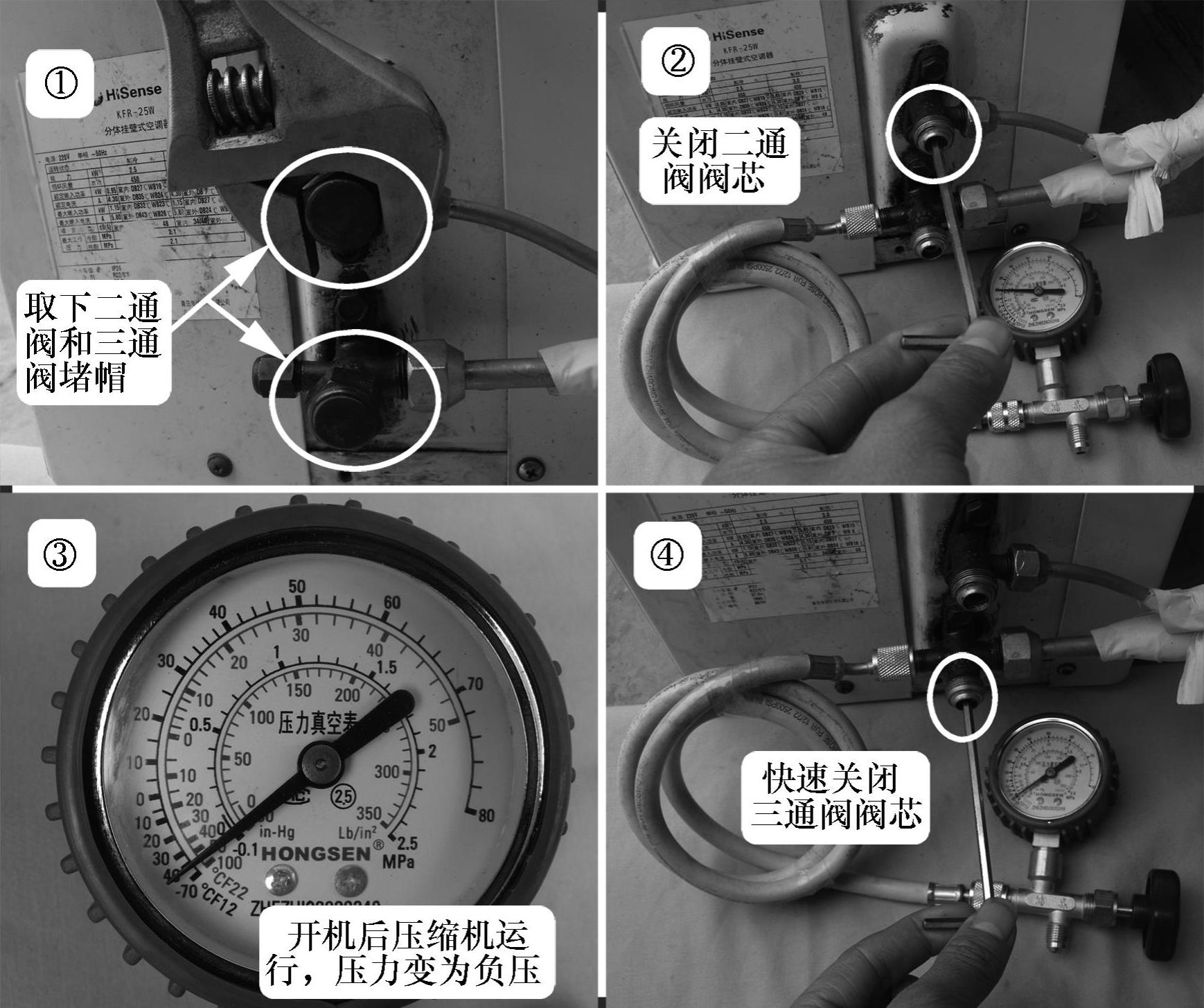

图2-23 收氟

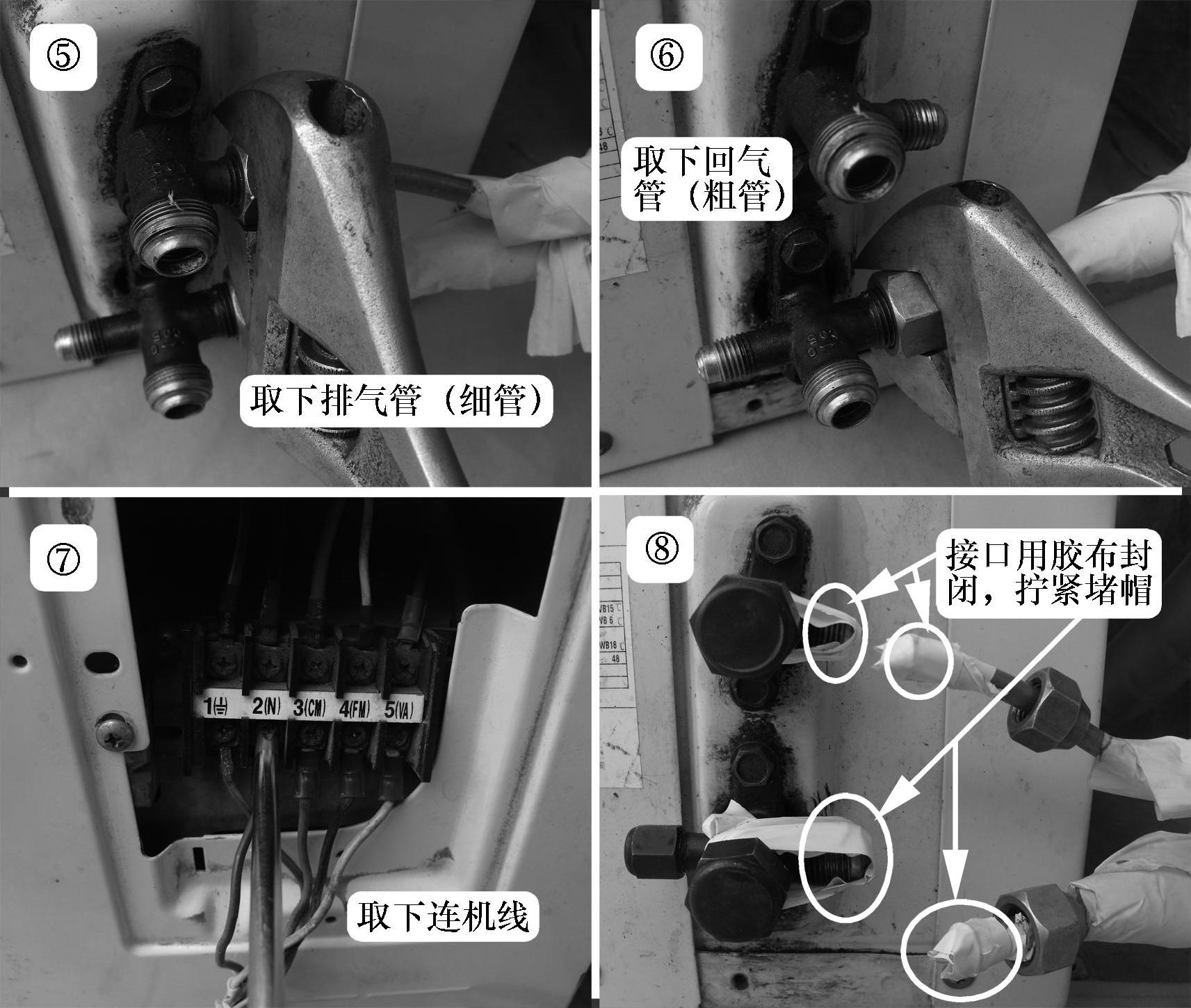

图2-23 收氟(续)
