空气为不可压缩的气体,系统中如含有空气会使高压、低压上升,增加压缩机的负荷,同时制冷效果也会变差；空气中含有的水分则会使压缩机线圈绝缘下降,缩短其使用寿命；制冷过程中水分容易在毛细管部位堵塞,形成冰堵故障。因而在更换系统部件(如压缩机、四通阀)或维修由系统铜管产生裂纹导致的无氟故障,焊接完毕后在加氟之前要将系统内的空气排除。常用方法有真空泵抽真空和用氟R22顶空等。

1.真空泵抽真空

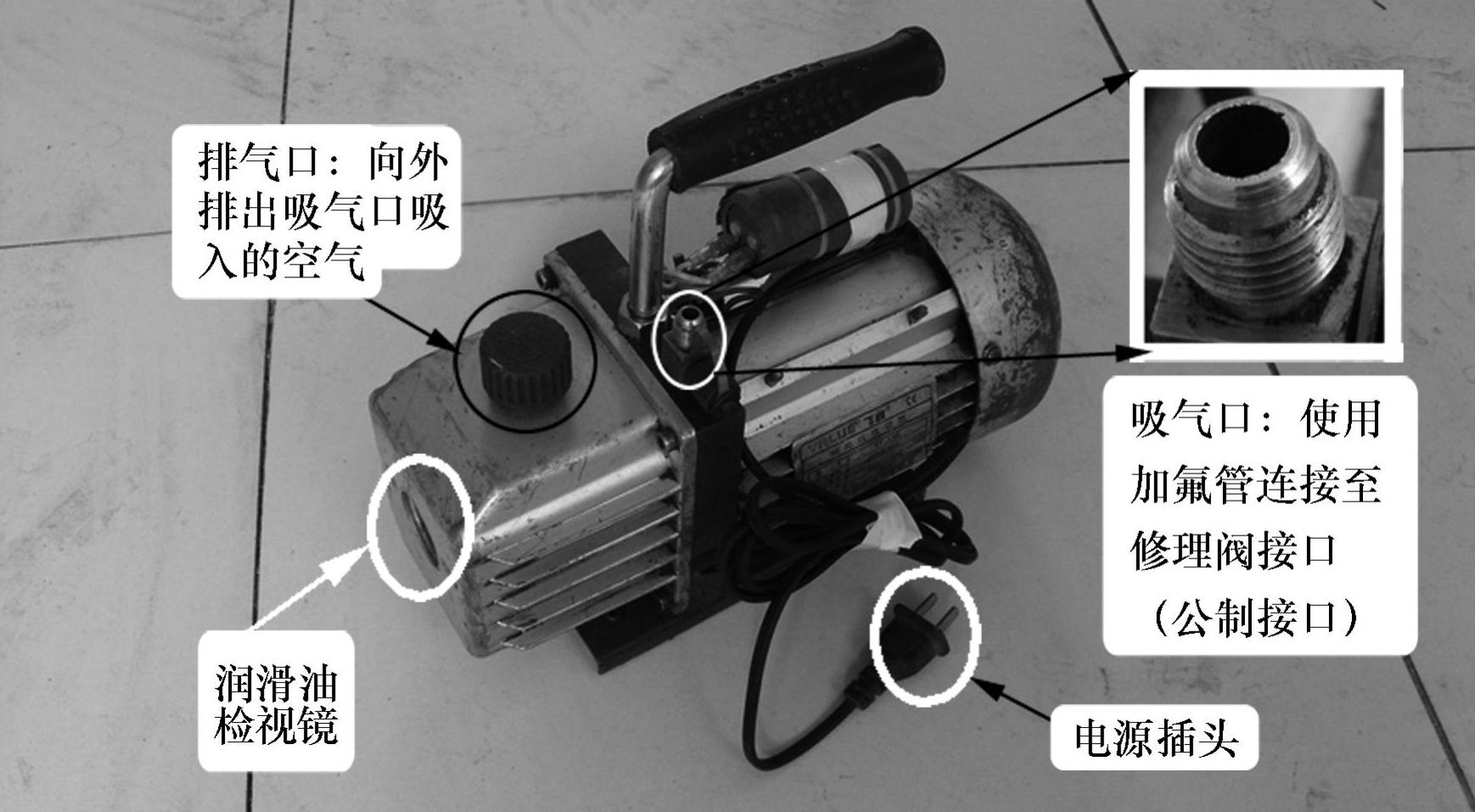

真空泵是排除系统空气的专用工具,可使系统内真空度达到-0.1MPa(即-760mmHg)。图2-11为真空泵实物外形及主要部件名称。

图2-11 真空泵

(1)操作过程

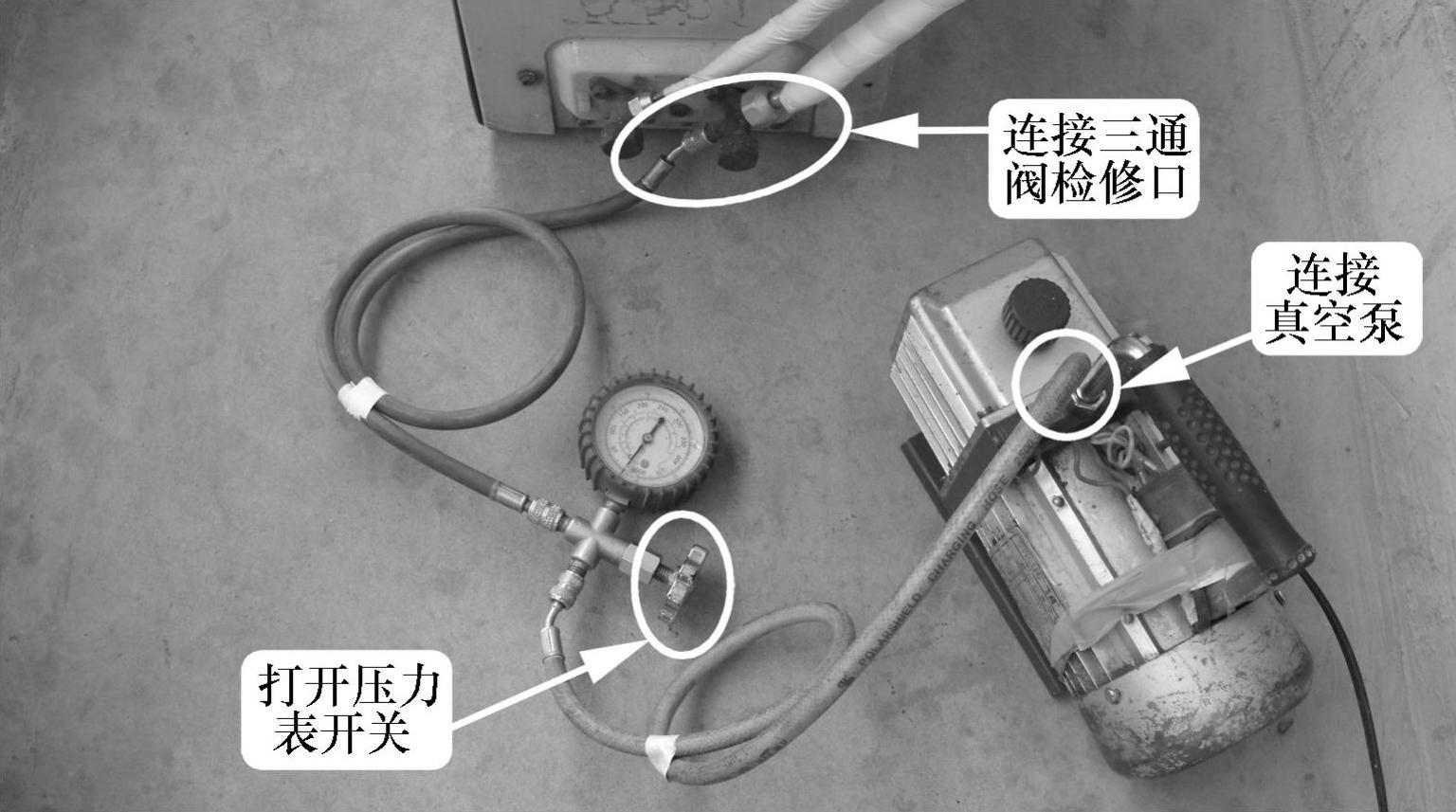

图2-12为抽真空时真空泵的连接方法。

使用加氟管将真空泵吸气口和压力表连接,压力表另一端和三通阀的检修口连接,同时使压力表处于三通状态,开启真空泵电源,系统内空气便从真空泵排气口排出,运行一段时间(一般需要20min左右)达到真空度要求后,首先关闭压力表开关,再关闭真空泵电源,将加氟管连接至氟瓶并排除加氟管中的空气后,即可为空调器加氟。

图2-12 抽真空示意图

(2)注意事项

①开启真空泵电源前,要保证制冷系统已完全封闭,二、三通阀的阀芯也已完全打开,压力表处于三通状态。

②关闭真空泵电源时,要注意操作顺序:先关闭压力表,再关闭电源。如顺序相反,则容易使系统内进入空气。

(3)使用技巧

真空泵运行10min后,室内机蒸发器和连机管道就会达到真空度要求,而室外机冷凝器中由于毛细管的阻碍作用还会有少许空气,这时可将压缩机通电3min左右,使系统循环,室外机冷凝器便能很快达到真空度要求。

2.使用氟R22顶空(www.daowen.com)

向系统中充入氟R22,同样能达到排除空气的目的。

(1)操作过程

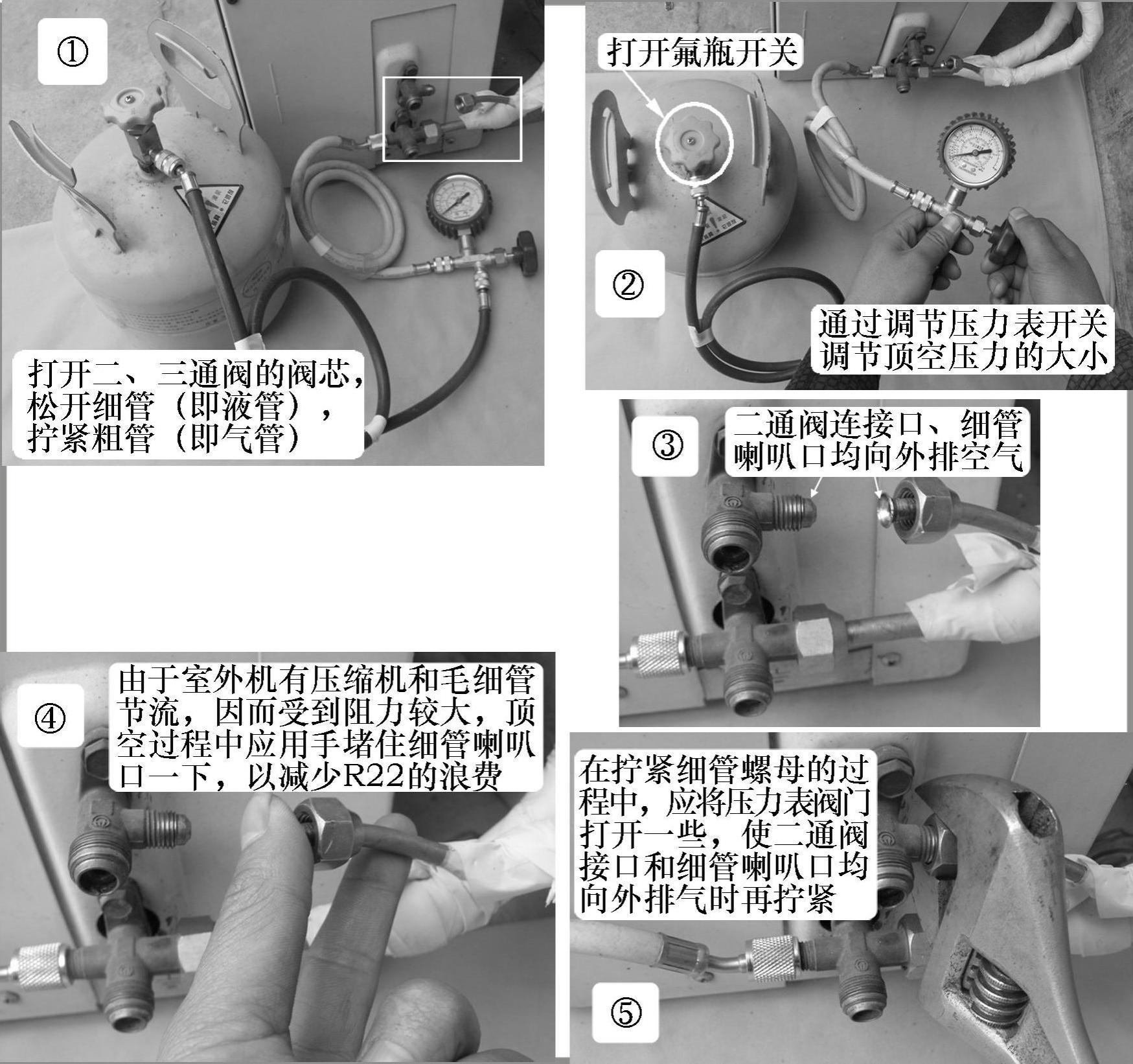

图2-13为使用氟R22顶空的操作步骤。

将二、三通阀的阀芯全部打开,拧紧三通阀处回气管(粗管)螺母,取下二通阀处排气管(细管)螺母,从三通阀检修口处充入氟R22,室外机的空气就会从二通阀处排出,室内机和连机管道部分的空气则从排气管喇叭口处排出。一段时间后,将排气管连接在二通阀并拧紧,即可为空调器加氟。

图2-13 使用氟R22顶空

(2)注意事项

①调整压力表的开启角度可以调节顶空的压力,避免顶空过程中压力过大。

②顶空过程中不能使空调器开启运行。

③顶空时间根据经验自己掌握,空调器功率较大时应适当延长时间。

④由于室外机有毛细管和压缩机的双重阻碍作用,室外机的顶空时间应长于室内机。方法是用手堵住连机管道细管的喇叭口,此时只有室外机二通阀处向外排空,这样可以减少氟R22的浪费。

⑤将细管连接到二通阀的过程中,压力表应稍微开启一点,在二通阀和细管均向外排空时拧紧螺母。

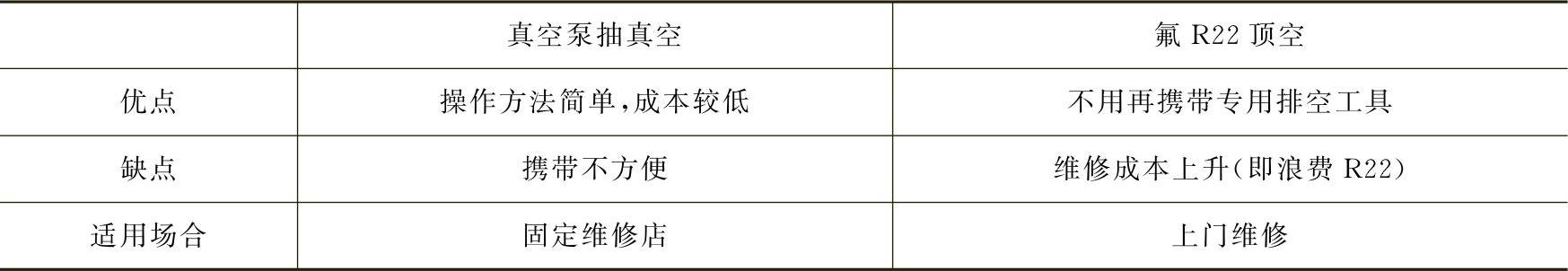

3.真空泵抽真空和氟R22顶空两种方法优缺点比较(见表2-1)

表2-1 真空泵抽真空和氟R22顶空两种方法优缺点比较
