四大部件组成的制冷系统只具有制冷功能,如果空调器需要增加制热功能,系统部分则需要在此基础上增加四通阀和辅助毛细管组件。

1.四通阀

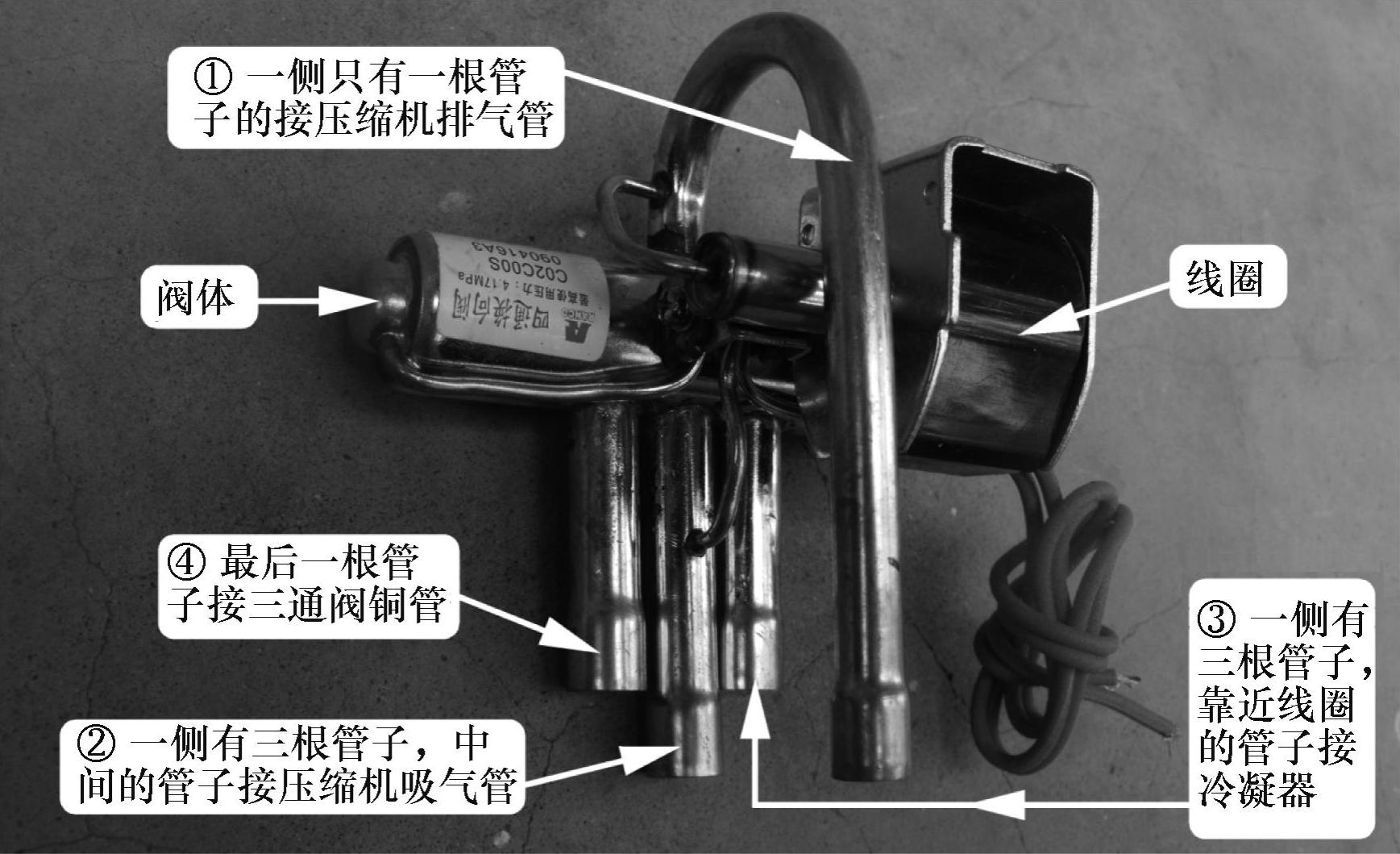

四通阀实物外形见图1-36。其作用是转换制冷剂(即冷媒R22、R410A或其他类型)在制冷系统中的流向。

1)四通阀连接管辨认方法

如图1-36所示,一侧只有一根管子,另一侧有三根管子。一侧只有一根管子接压缩机排气管,有三根管子一侧的中间管子接压缩机吸气管,靠近线圈一侧的管子接冷凝器,余下的一根管子接三通阀铜管。

图1-36 四通阀

2)制冷循环

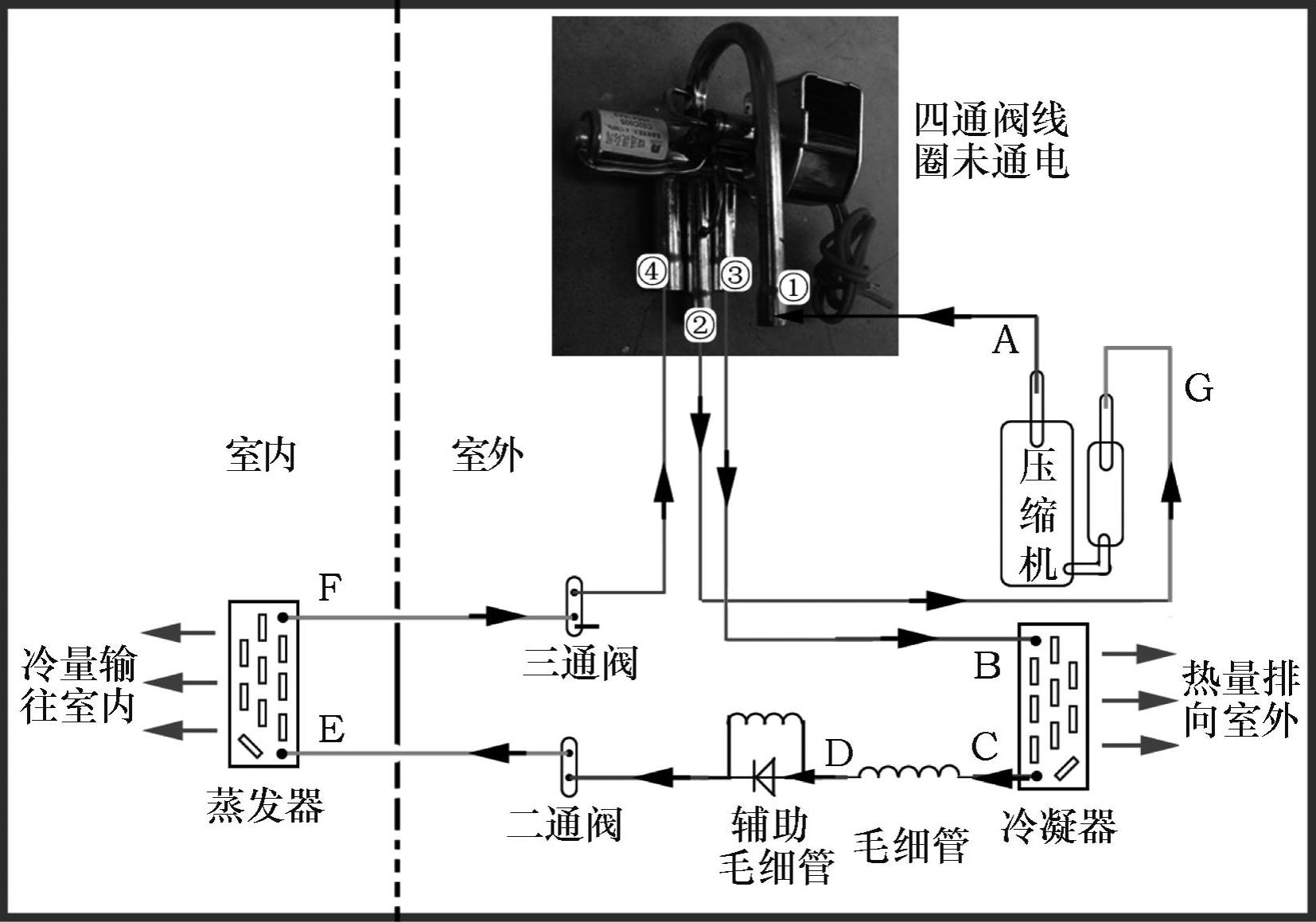

如图1-37所示,四通阀线圈在未通电时,①(接压缩机排气管)和③(接冷凝器进管)相通,②(接压缩机吸气管)和④(接三通阀铜管)相通。

制冷剂流动的方向:A→①→③→B→C→D→E→F→④→②→G→A,系统处于制冷循环运行。

3)制热循环

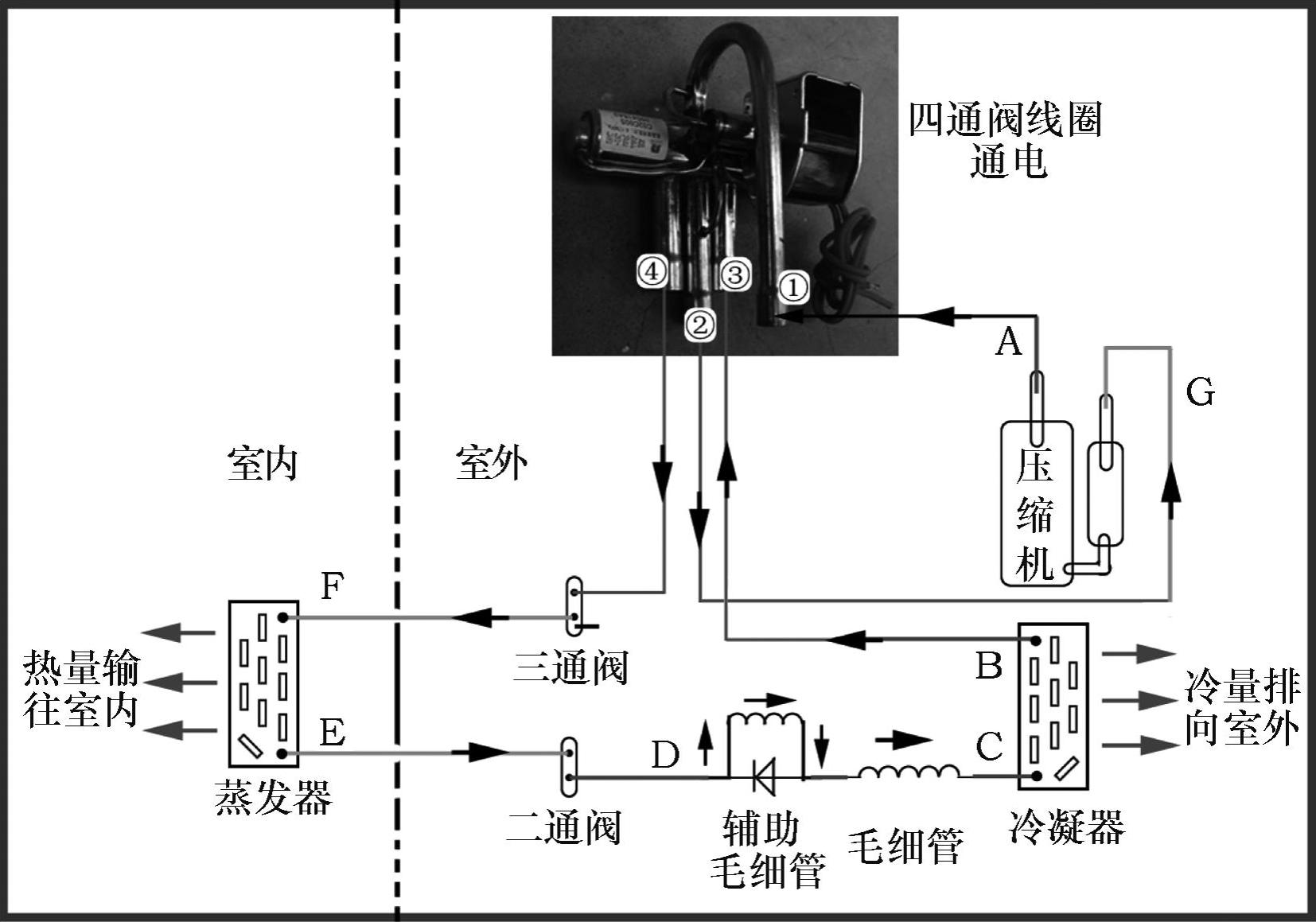

如图1-38所示,四通阀线圈通电时,①和④相通,②和③相通。

制冷剂流动的方向:A→①→④→F→E→D→C→B→③→②→G→A,系统处于制热循环运行。

(www.daowen.com)

图1-37 制冷循环

图1-38 制热循环

2.单向阀和辅助毛细管(也称为过冷管组组件)

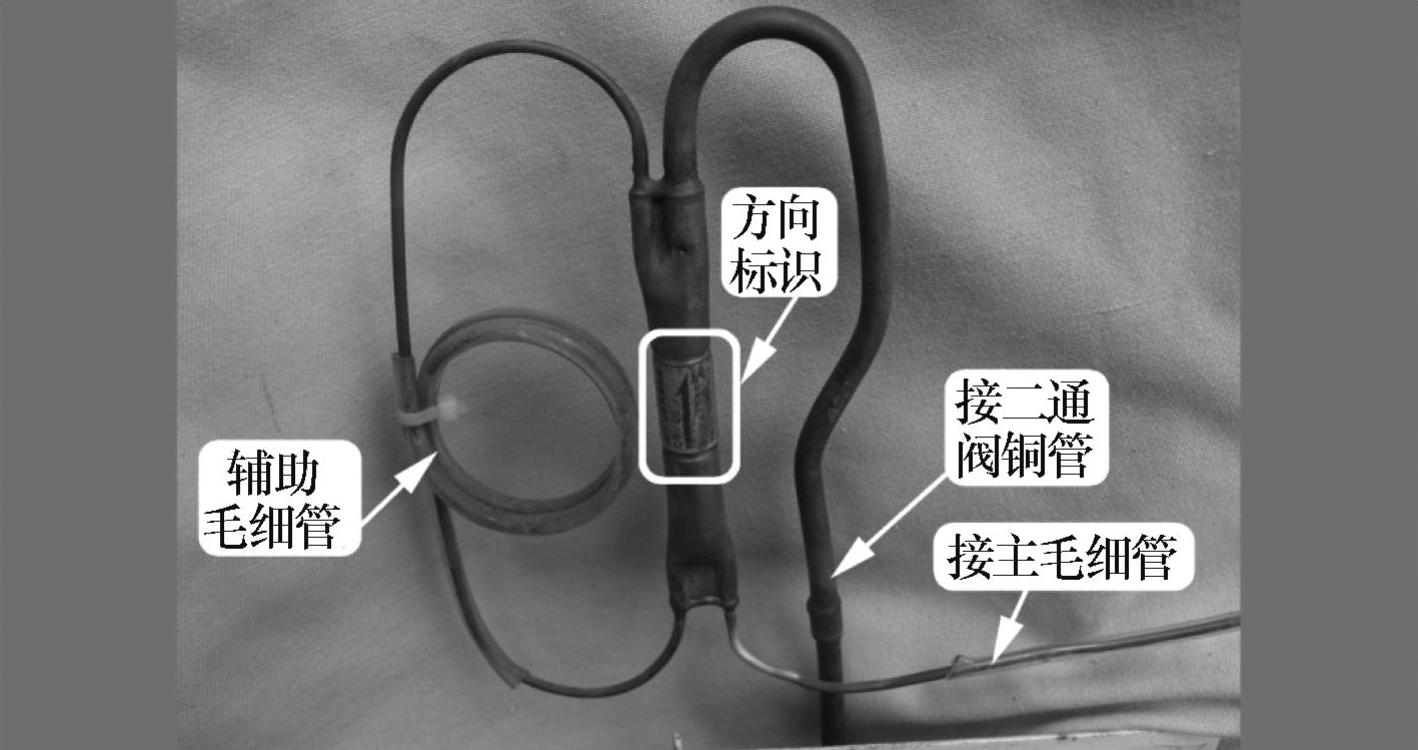

单向阀和辅助毛细管实物外形见图1-39。

1)作用

制热模式下延长毛细管的长度,降低蒸发压力,蒸发温度也相应降低,能够从室外吸收更多的热量,从而增加制热效果。

2)特性

单向阀具有单向导通特性,制冷模式下直接导通,辅助毛细管不起作用；制热模式下单向阀截止,制冷剂从辅助毛细管通过,从而提高制热效果。

3)辨认方法

单向阀和辅助毛细管并联,单向阀有方向性,带有箭头的一端接二通阀铜管。

图1-39 单向阀和辅助毛细管
