压缩机、冷凝器、毛细管和蒸发器称为制冷系统四大部件,是必不可少的组成部分,无论空调器型式如何变化,均离不开这四个部件。

1.压缩机

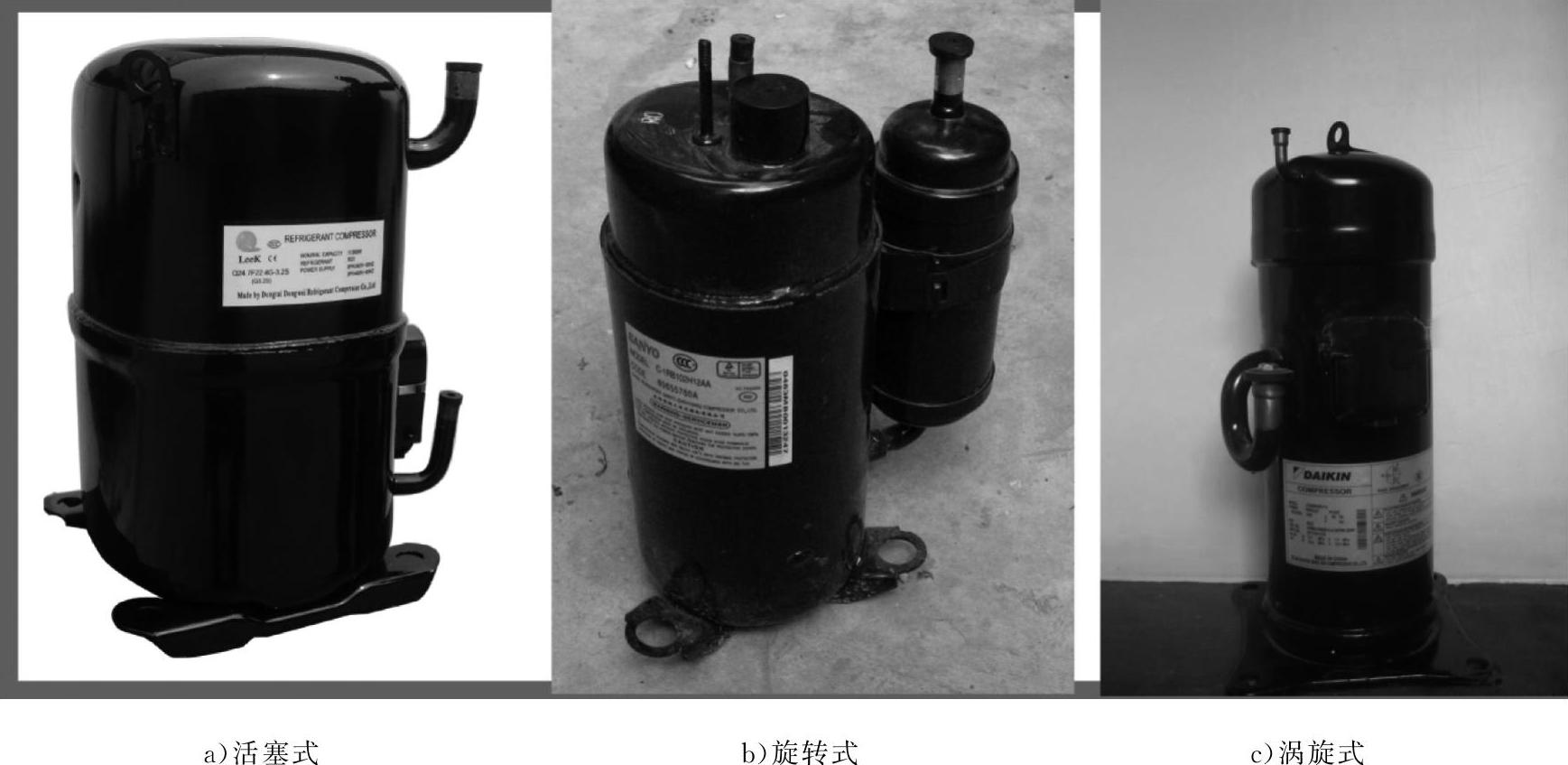

压缩机常见型式有活塞式、旋转式和涡旋式三种,实物外形见图1-33。

压缩机是制冷系统的心脏,将低温低压气体压缩成为高温高压气体。压缩机由电机部分和压缩部分组成。电机通电后运行,带动压缩部分工作,使吸气管吸入的低温低压制冷剂气体变为高温高压气体。

①活塞式压缩机:常见于老式柜式空调器中,通常为三相供电,目前已经很少使用。

②旋转式压缩机:大量使用在1～3P挂式或柜式空调器中,通常使用单相供电,是目前最常见的压缩机。

③涡旋式压缩机:通常使用在3P及以上柜式空调器中,通常使用三相供电,由于不能反向运行,因此使用此类压缩机的空调器室外机设有相序保护电路。

图1-33 压缩机

2.冷凝器

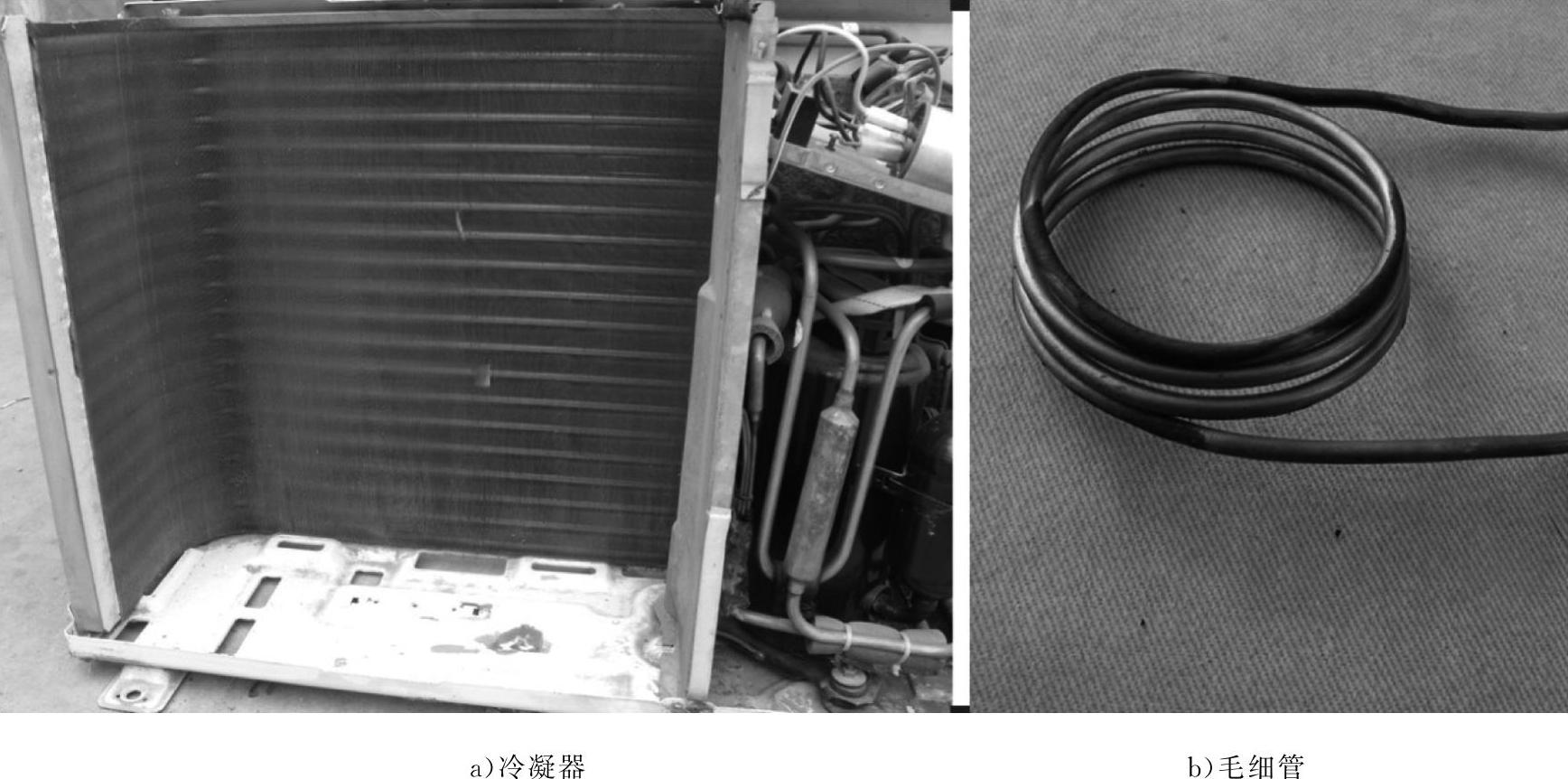

图1-34a为冷凝器实物外形。冷凝器常见外观形状有单片式、双片式或三片式。

冷凝器将压缩机排出的高温高压气体变为低温高压液体。压缩机排出高温高压气体进入冷凝器后,吸收外界的冷量,此时室外风机运行,将冷凝器表面的高温排向外界,从而将高温高压气体冷凝为低温高压液体。(www.daowen.com)

3.毛细管

图1-34b为毛细管实物外形。毛细管是目前空调器使用最多的节流元件,部分变频空调器使用电子膨胀阀作为节流元件。

毛细管将低温高压液体变为低温低压液体。从冷凝器排出的低温高压液体进入毛细管后,由于管径突然变小并且较长,因此从毛细管排出的液体压力已经很低,由于压力与温度成正比,此时制冷剂的温度也较低。

图1-34 冷凝器和毛细管

4.蒸发器

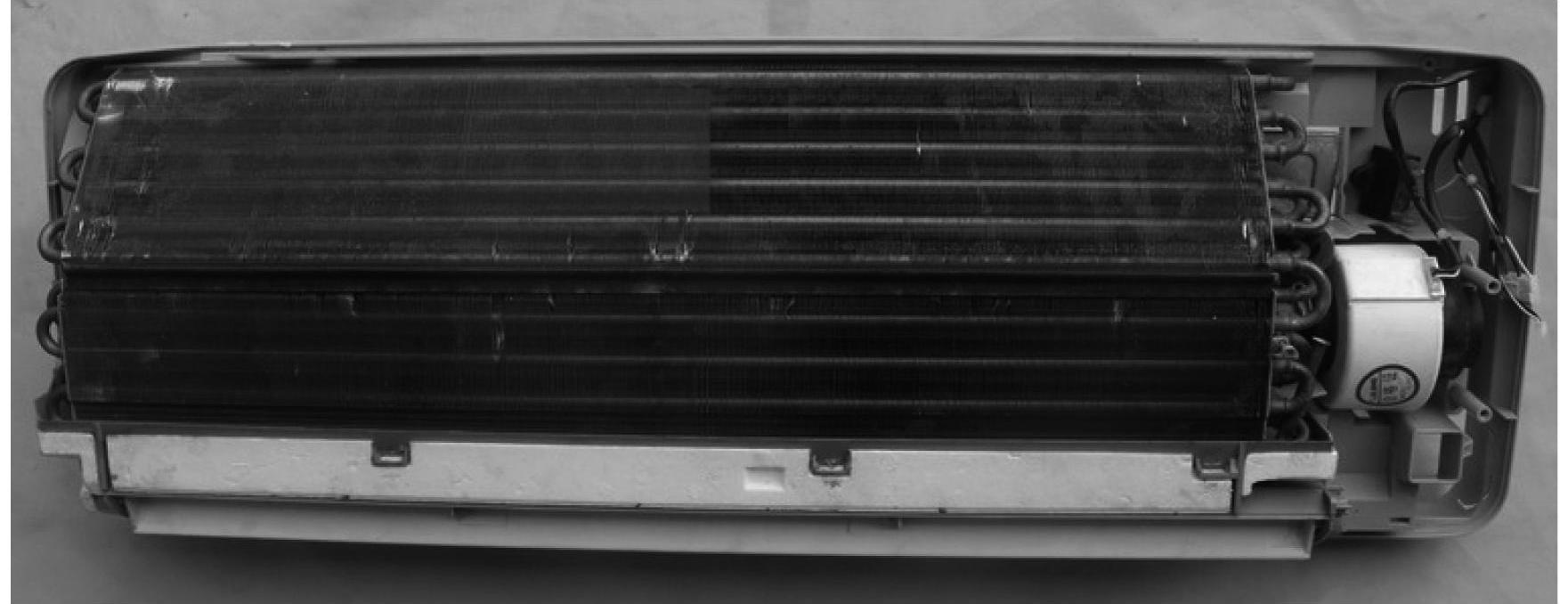

根据外观不同,蒸发器常见型式有直板式、二折式、三折式或更多折式,目前空调器已有五折式。图1-35为二折式蒸发器实物外形。

蒸发器吸收房间内的热量,降低房间温度。工作时毛细管排出的液体进入蒸发器后,低温低压液体蒸发吸热,使蒸发器表面温度很低,室内风机运行,将冷量输送至室内,降低房间温度。

图1-35 二折式蒸发器
